一、事变道理

　　为发射电路。电路回收分立器件组成，VT1和VT2以及R1~ R4、C1、C2组成自激多谐振荡器，超声发射器件B被联接在VT1和VT2的集电极回路中，以推挽情势事变，回路时刻常由R1、C1和R4、C2确定。超声发射器件B的共振频率使多谐振荡电路触发。因此，本电路可事变在最佳频率上。

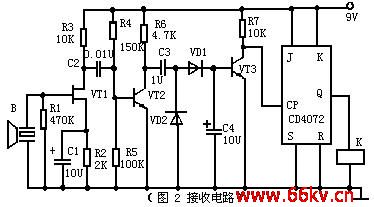

(图2)为吸取电路，结型场效应VT1组成高输入阻抗放大器，可以或许很好地与超声吸取器件B相匹配，可得到较高吸取迅速度及选频特征。VT1回收自给偏压方法，改变R3即可改变VT1的亮相事变点，超声吸取器件B将吸取到的超声波转换为响应的电信号，经VT1和VT2南北极放大后，再经VD1和VD2举办半波整流变为直流信号，由C3积分后浸染于VT3和基极，使VT3由截至变为导通，其集电极输出负脉冲，触发器JK触发D，使其翻转。JK触发器Q端的电平直接驱动继电器K，使K吸合或开释。由继电器K的触点节制电路的开关。

　　二、元件选用

　　发射电路中，VT1和VT2用CS9013或CS9014等小功率晶体管，≥100。超声发射器件用SE05—40T，电源GB回收一块9V叠层电池,以减小发射器体积和重量。

　　吸取电路中，VT1和3DJ6或是3DJ7等小功率结型场效应晶体管。VT2~ VT3用CS9013，≥100。VD1和VD2用IN4148。JK触发器263B。超声吸取器件用SE05—40R，与SE05—40T配对行使。继电器K用HG4310型。
