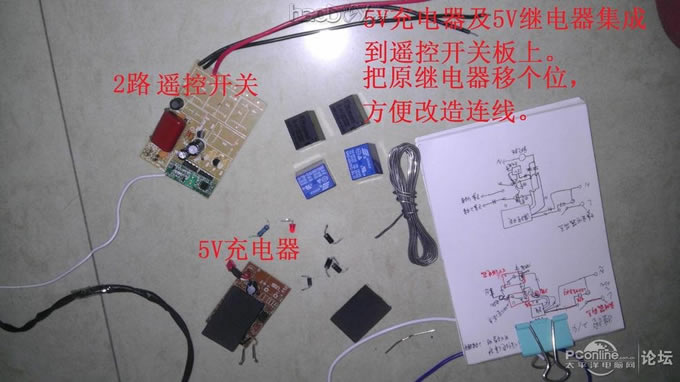

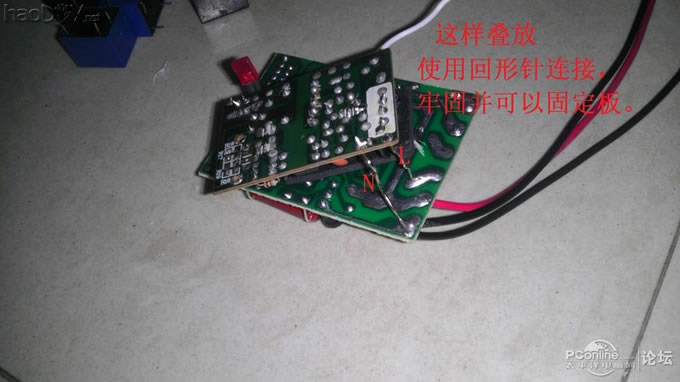

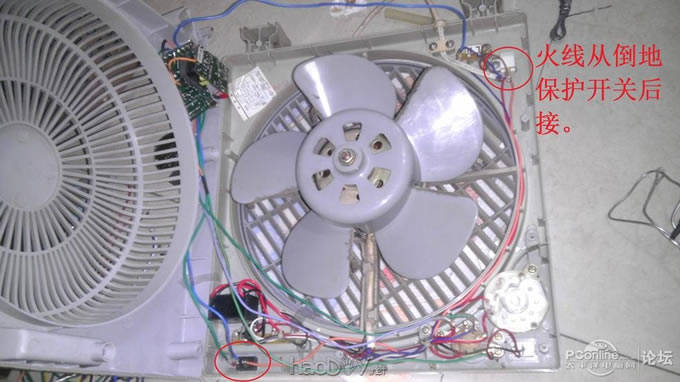

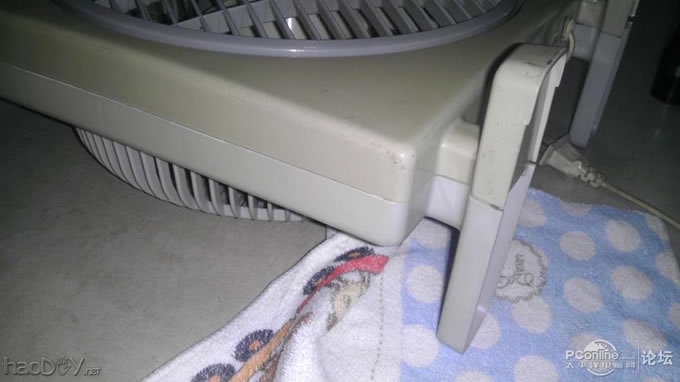

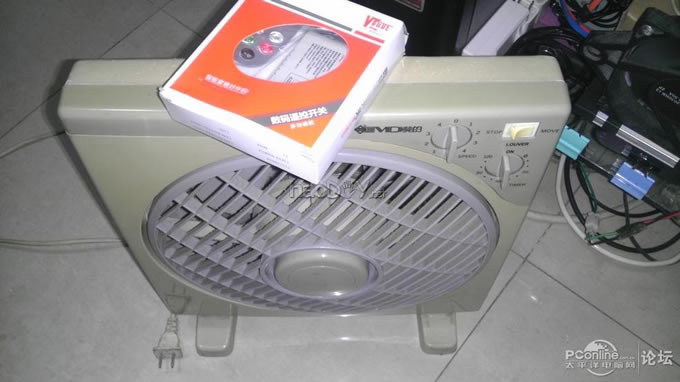

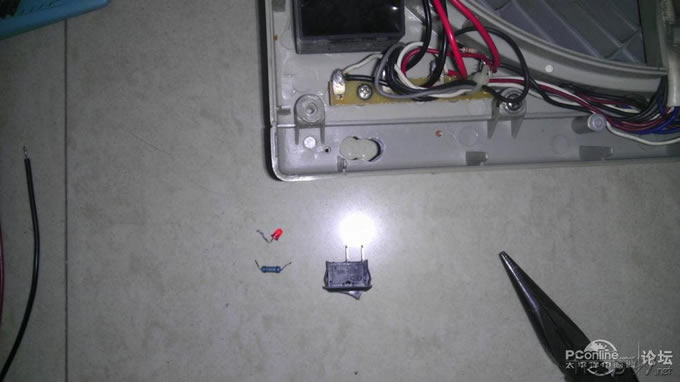

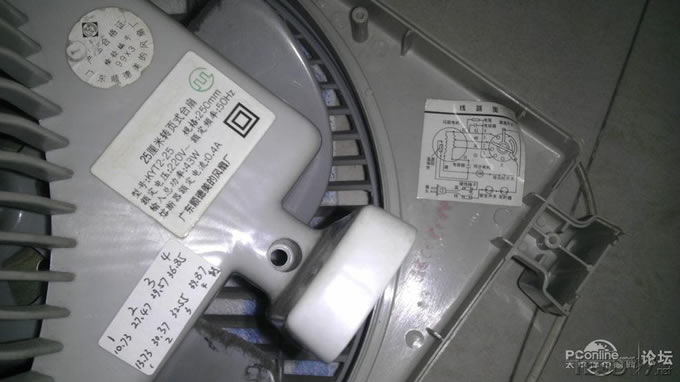

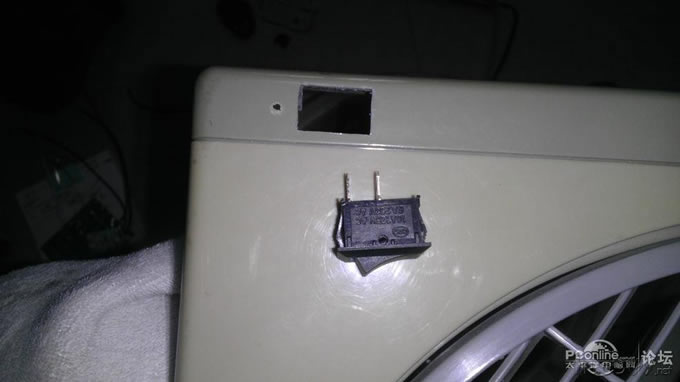

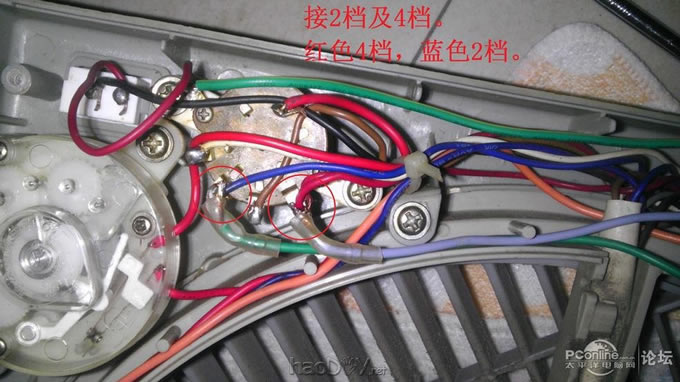

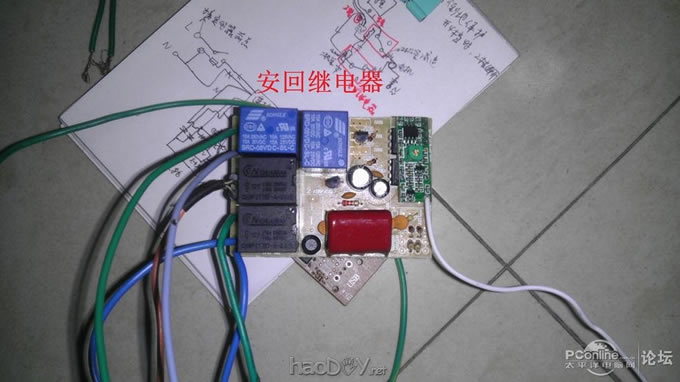

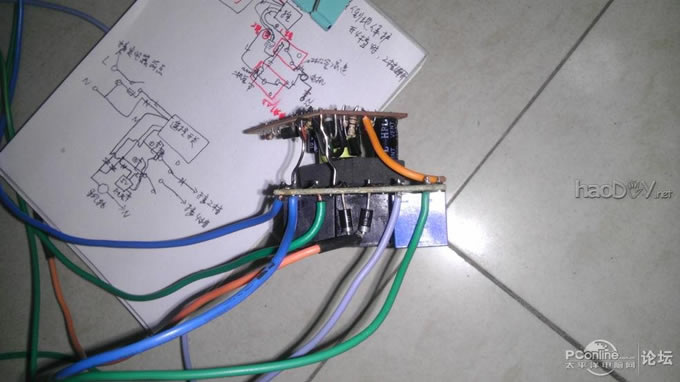

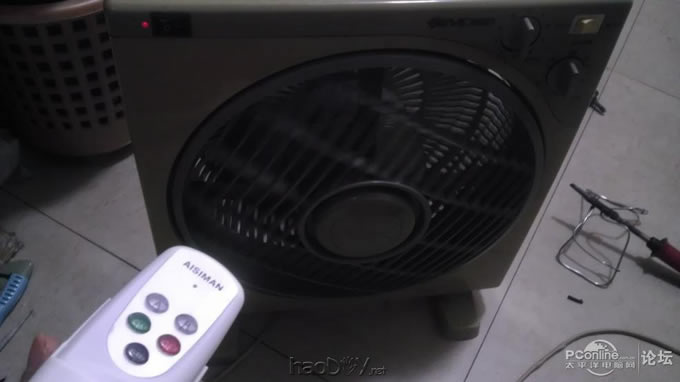

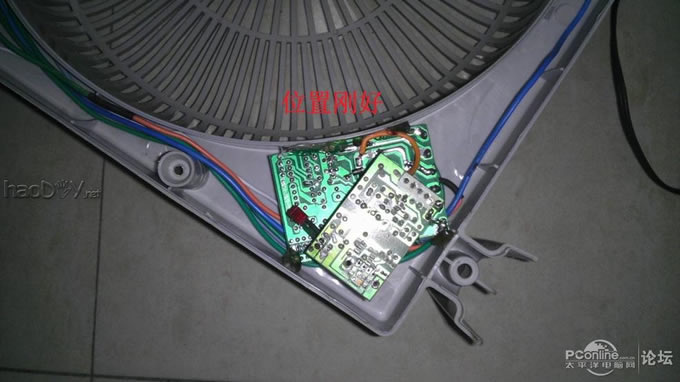

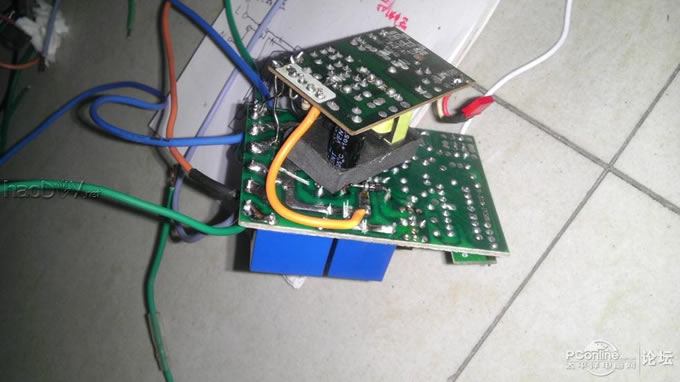

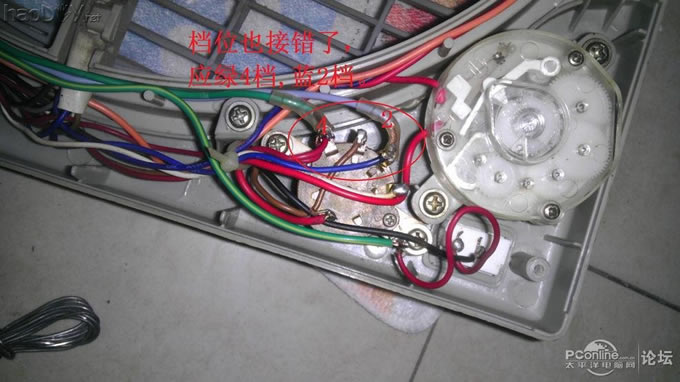

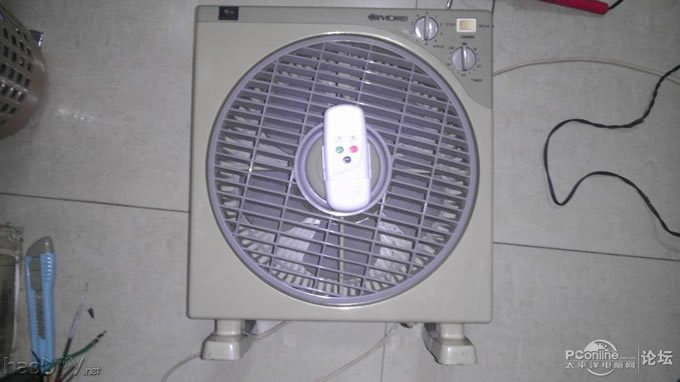

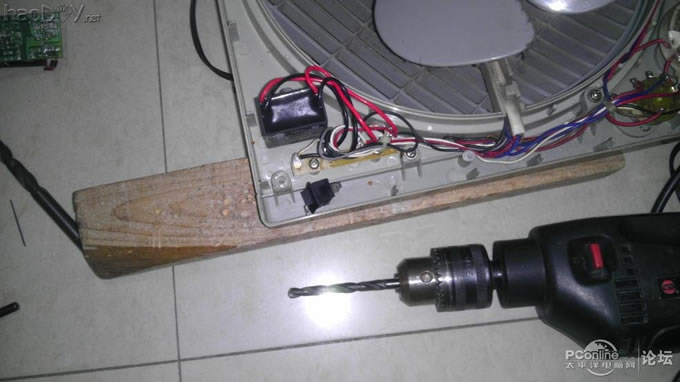

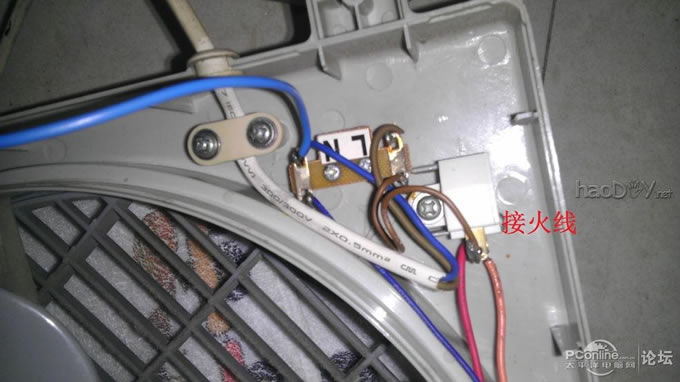

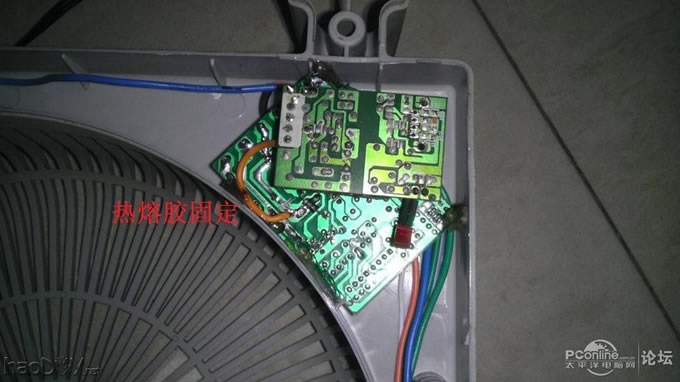

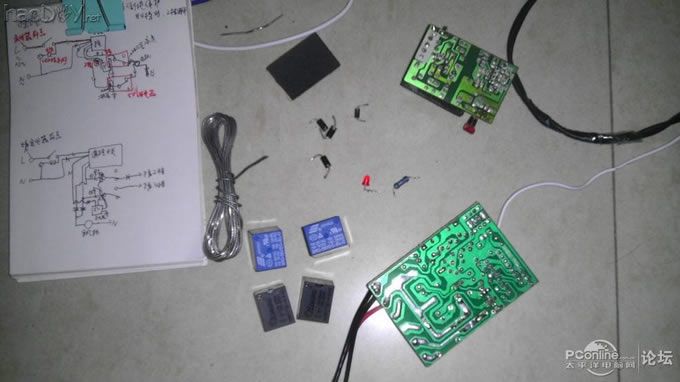

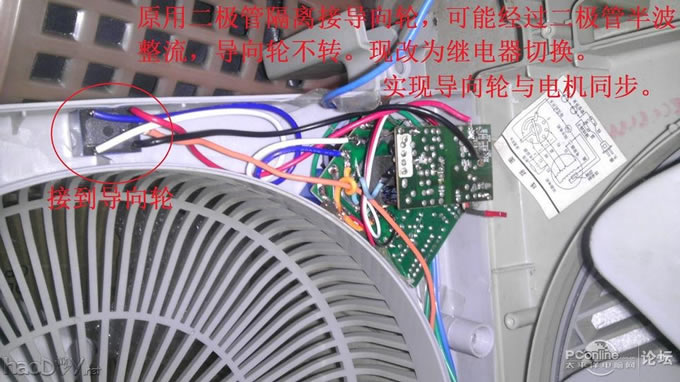

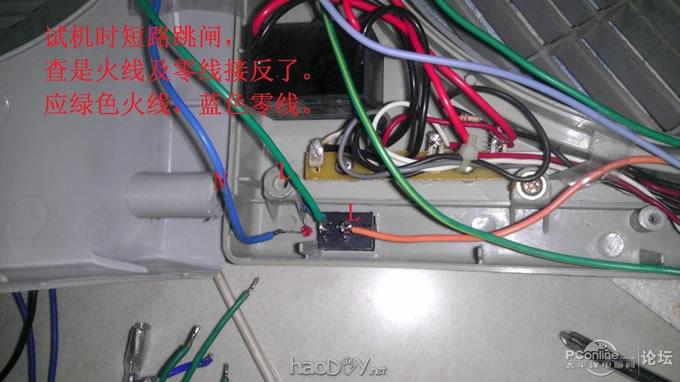

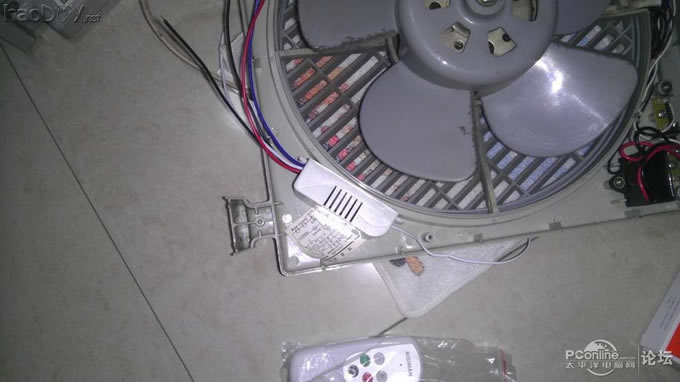

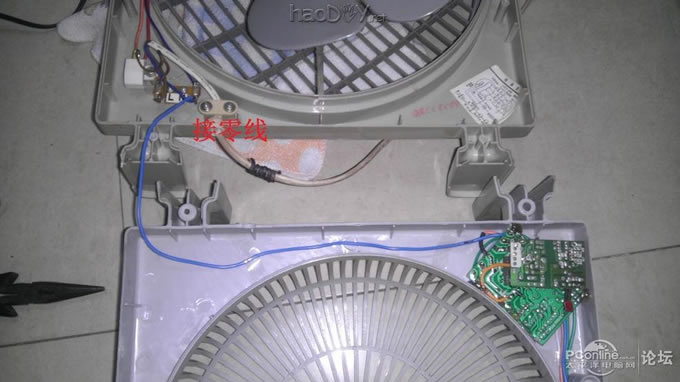

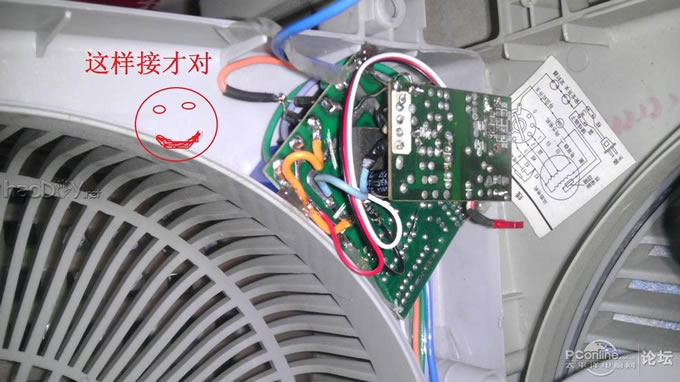

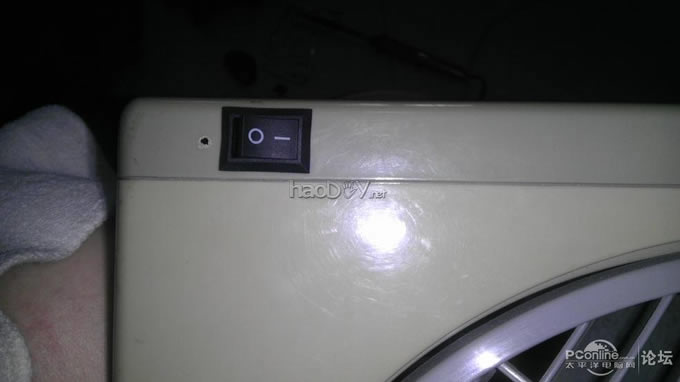

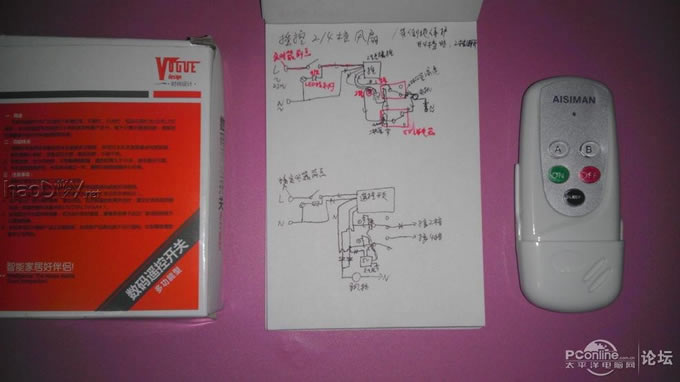

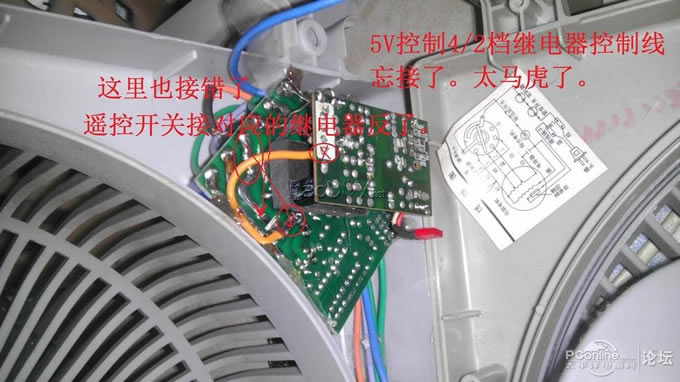

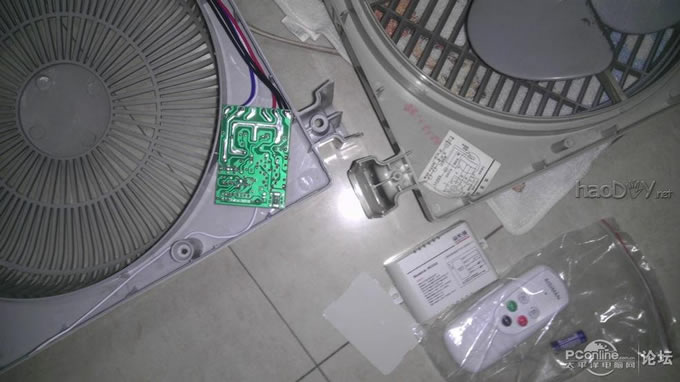

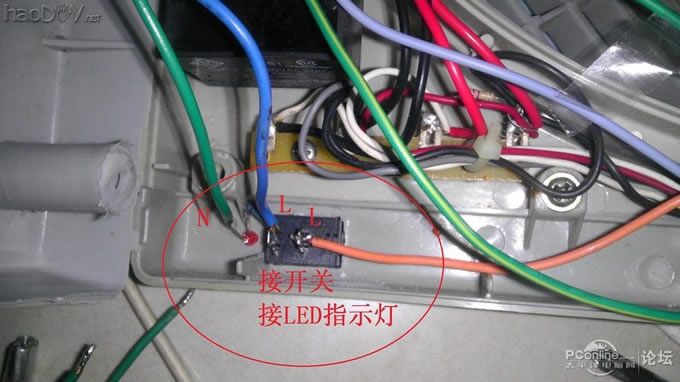

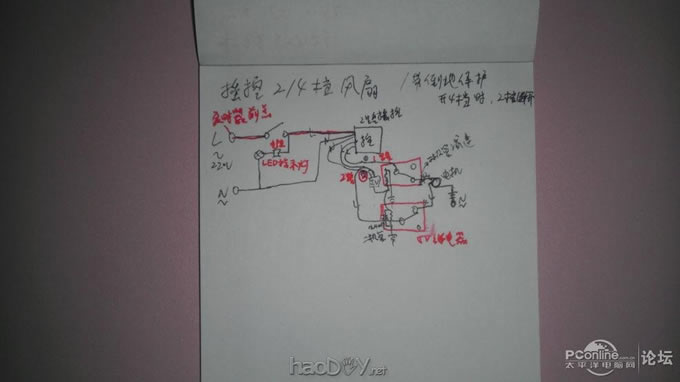

冬天刚过，还没到开空调的时候，先改台风扇来爽下先。 改造2档位遥控风扇，懒人自己的福利。  配料表：2路遥控开关（闲置）、风扇（在用）、5V充电器（闲置）、5V继电器（3个）、220V电源指示灯组合（自制）、电线若干。 工具：电烙铁、电钻、介纸刀、十字螺丝刀、长风胶、红花油（腰痛时使用）。 成本：遥控开关（20）、风扇（在用，未知）、5V充电器（5块）、5V继电器（共2块）。 精华帖推介链接: 电源需按多次才可以起动，天气冷更难起动，要等上好几分钟才可起动。好吧，修你一下。 当遥控开关遇到电风扇时，改造2档位遥控风扇，懒人自己的福利。 同电脑一起关闭的电源排插，自制同步插座 主控 被控 受控排插。 五羊本田摩托车的防盗器太坑爹，动手教你自制转接线，直接安装普通防盗器，带电启动哆 平台要升级，八宝粥也要升级。改大罐装八宝粥 遥控式 mp3收音机 鼠标换白色微动，简单就好，不要太长的标题 继续拆电源，5v手机充电器居然是半波整流，动手把它改为全波整流的了 看下5v充电器的潜力，终极测试，把充电器的能力完全压榨出来 手痒做个牙膏盒收音机消遣一下，12v的，5v充电器带也不成问题 夏日炎炎为主机加风扇降温，绝尘侠x3机箱顶部开孔装散热风扇…… gp超霸充电宝单边不充电指示灯不亮，还是品牌货这就挂了，我要修好你 遥控车充电过后，打开开关出现间断性断电，难道电池挂了？原来是充电插座惹得祸。 lz发财了，钞票难验真假，翻出验钞灯居然没电的，把它改为用充电器供电，哈哈…… 鼠标按键不时连发双击，可能是接触不好，拆开清理一下。木有技术含量，水贴。。。 现在的书好看不耐用，多翻几次就把封面搞掉了，重抄针线，包书拉线，内有打洞图哦 无聊时练练手，用一堆没用的废物做条转接线，但是败笔了，再做条usb延长线 非常漂亮"红罐蓝罐"茶叶罐小音箱，功能：带遥控mp3+sd读卡+读u盘+收音机，准备增加音频输入，已焊好插座 9.9的桌面音响改造，值了。一个变两。 AV-126 单车蓝牙音响漏电故障修复，其实是因为设计很坑爹。后面有亮点，你能发现吗？ 220伏遥控灯改造，用普通摩托车防盗器遥控 LED T8灯管开关。 先上成品  两档位遥控风扇， 左边开关打开遥控电路，通电后有红色LED指示灯亮起； 右边为正常使用的风扇操控面板。 遥控与正常操控互不干扰。均可以独立操作。 当然，在正常操作时，遥控电路应为关闭状态。 在遥控操作时，正常操作面板的档位应在0档上。  请忽视或无视右下角的铁丝焊台。 ==============分割线=========== 拿出风扇及2路遥控开关准备开拆， 遥控开关是改造灯时用剩的。  看到了风扇的电路图  这样放，高了， 平放也放不下。  拆开，只放主板试下。可以了  合盖测试下，咦，刚好  据风扇电路图， 手工画张初步设想改造图纸，草图。  再验证下图纸，还是草图  打洞装遥控开关的主电源开关。  钻孔  扩孔  强力推入  集成所有供电及继电器。 为了方便走线及连线需把原继电器移位。   组合5V充电器板。     这时我们需要长风胶来帮忙固定板子。   ==========下面进入总装连线 先看连接后总图，后面再分步。      +++++++===================== 分割线 ==================== 上面基本完成组装， 先上两个螺钉试机， 刚插上插头，跳闸了。 估计是短路。 心情一下凉了半截。  ======================= 设计没问题， 应该是接错线了。 果然，拆开发现火线和零线接反了。  试机， 还是有问题，2档不动。 再拆。 DIY精神，屡败屡战。   再试，问题依旧。 再拆   以上调整后， 2档和4档可以正常控制了。 但导风轮不转， 于是改为用继电器隔离控制。
