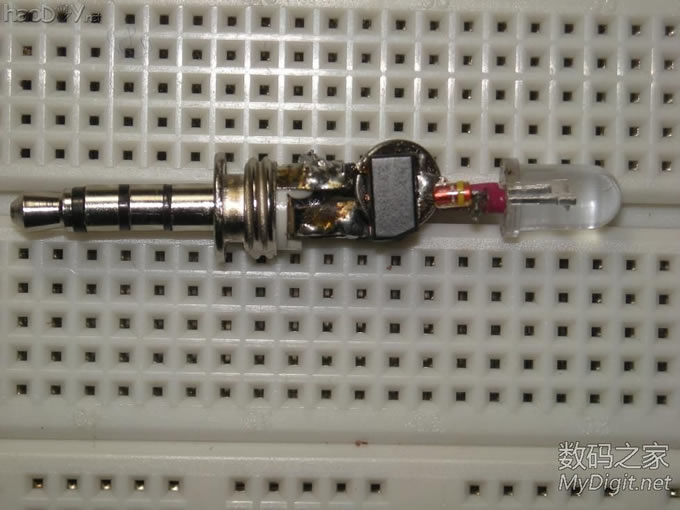

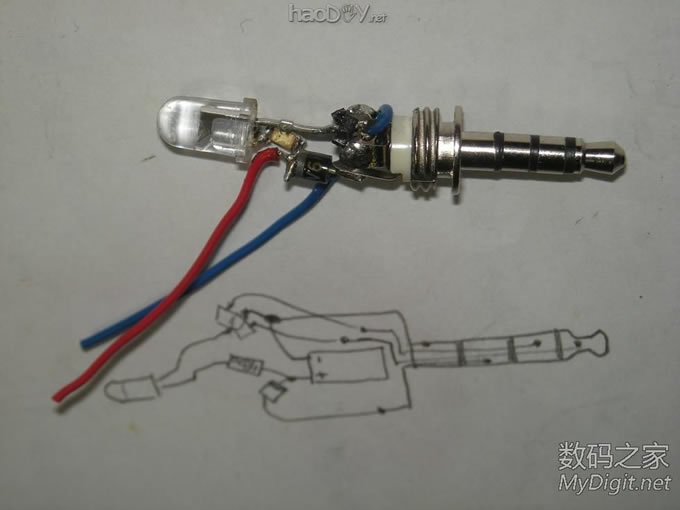

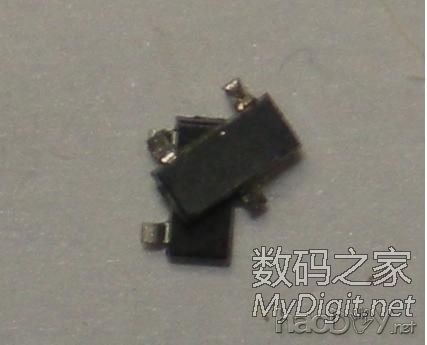

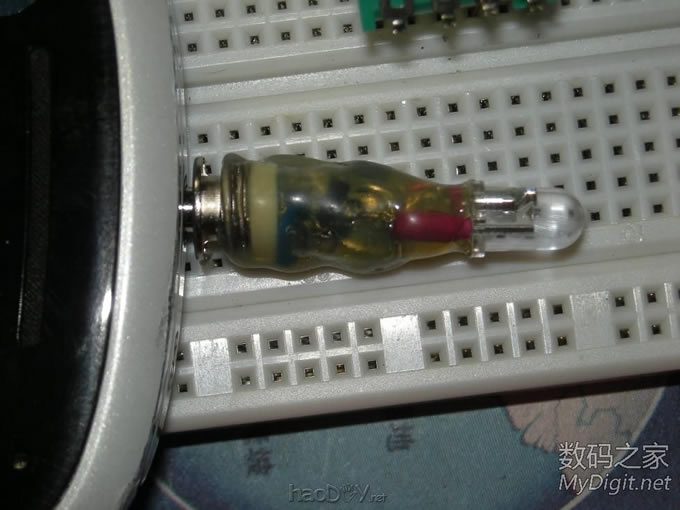

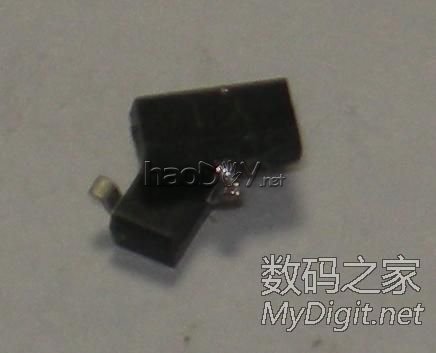

在论坛里看到很多坛友都做了手机红外发射头，觉得很简单也学着做了起来，先做了一个直接双发的红外头，由于手机音频输出功率小，没成功；后来又看到有坛友用变压器升压的方法，个人觉得有点悬，没敢试；干脆做一个可充电带放大器的吧！ 考虑到发射头应尽量小巧点，故没有用401020 20x10x4 80mAh3.7V锂电，选用了DMS3R3224 0.22F的超级电容，主要优点是：体积小、充电快、内阻小、放电电流大、使用寿命长。充电器用USB电源，由稳压模块AMS1117-3.3输出3.3V，稳压模块输出端加一只二极管，避免超级电容对稳压模块放电，以延长发射器畜电时间，二极管尽量选用正向压降小的（0.5V左右），电容实际充电只能达到2.8V左右，这样限流电阻R1可以省去。 话不多说，上图先！

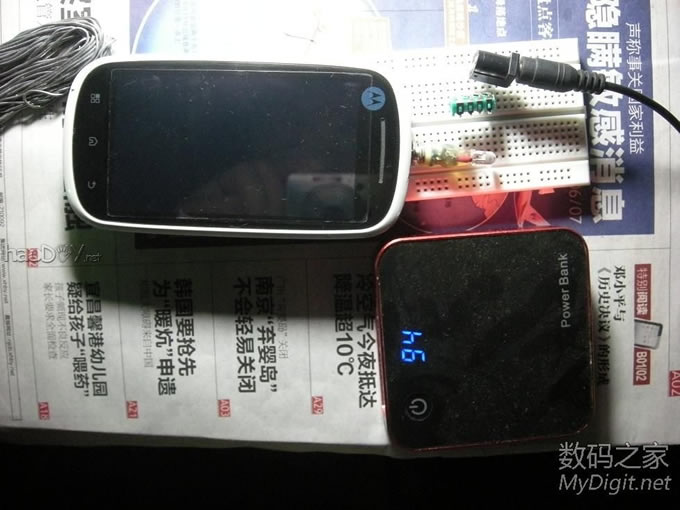

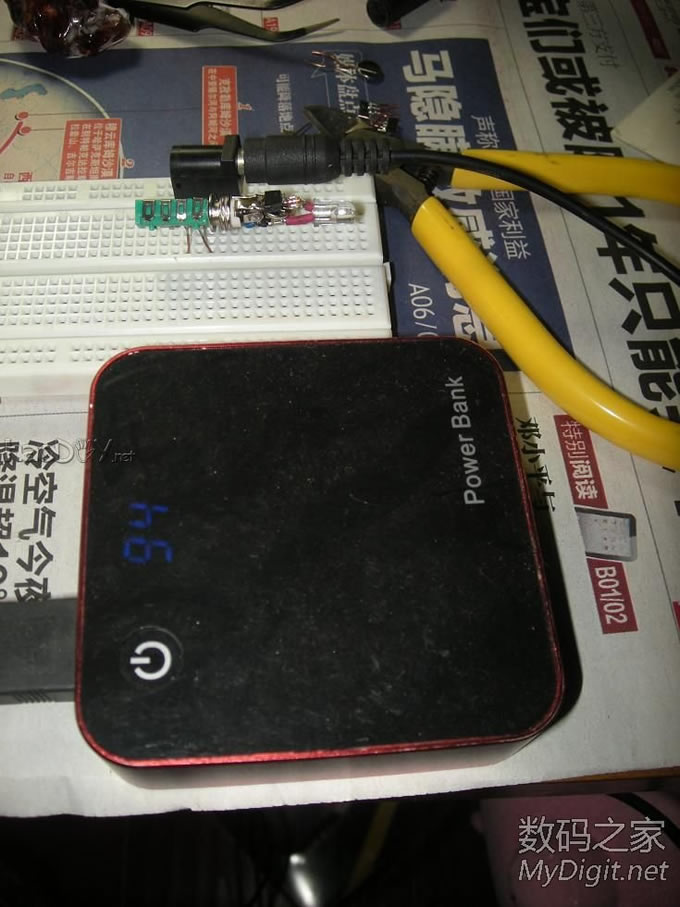

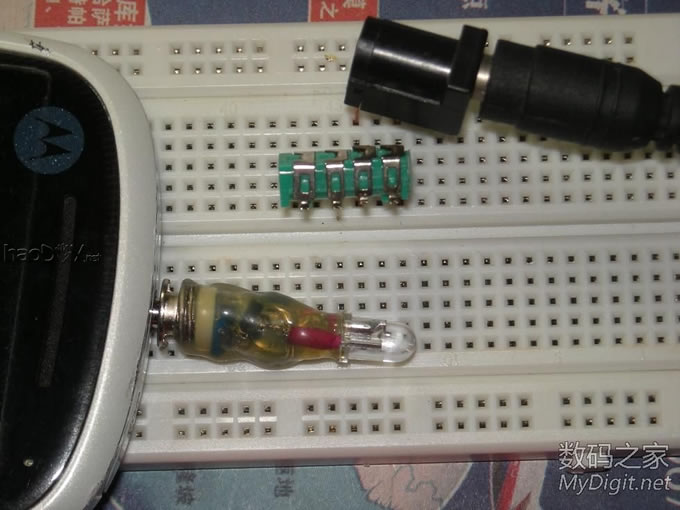

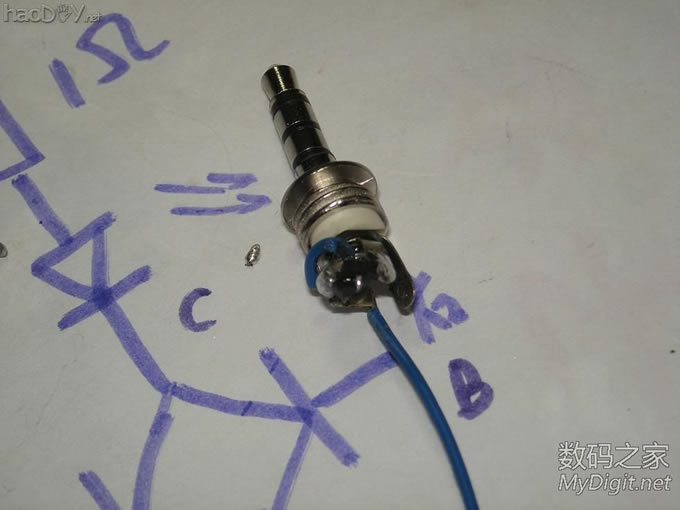

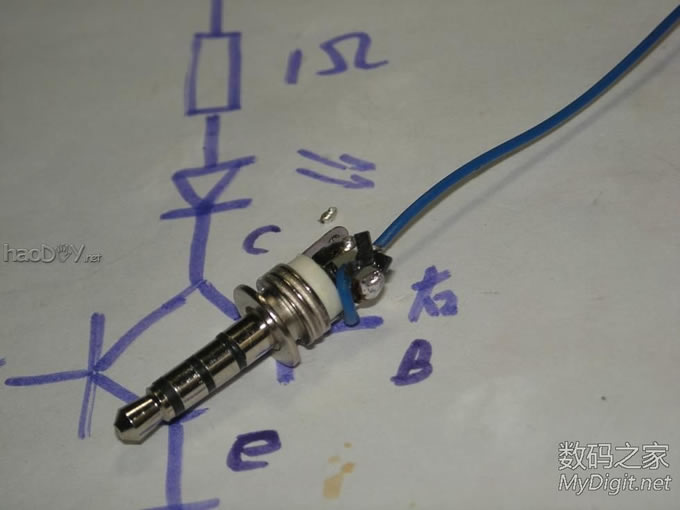

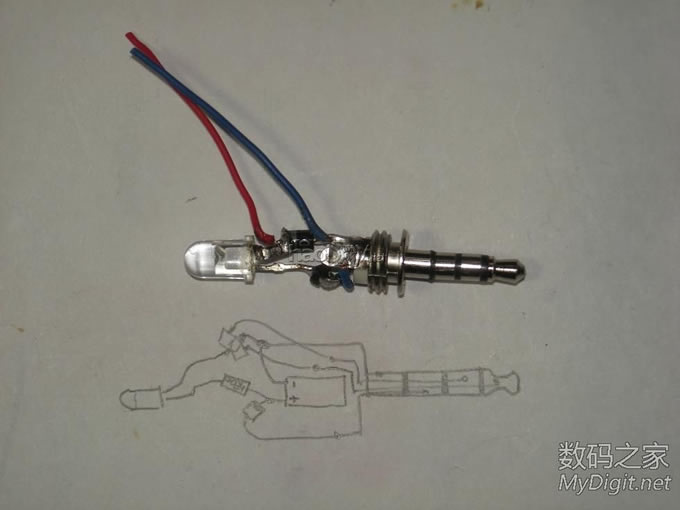

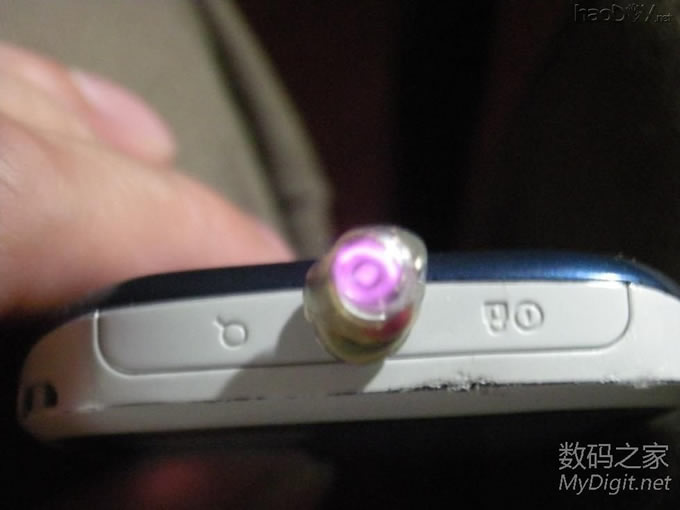

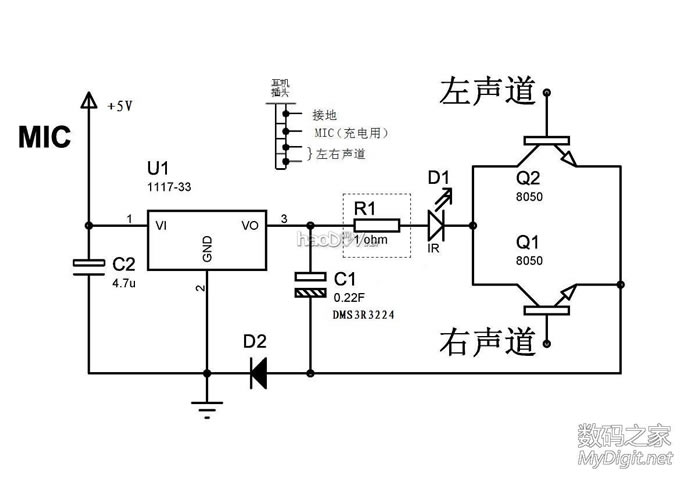

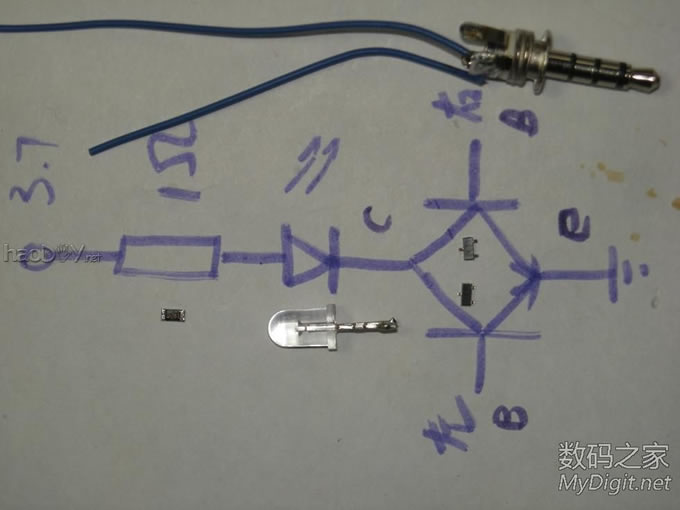

电路图附后
