本例先容的红外遥控开关，能行使电视机或影碟机、录像机上的遥控器来节制其输出电源的开与关。该遥控开关可用于比较明灯、换气扇、加湿器、氛围清爽机等电器的节制。

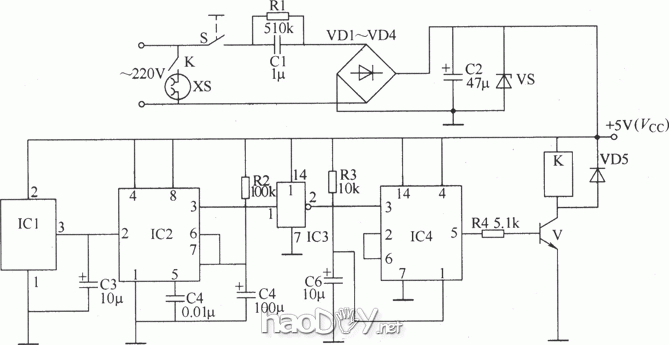

    该红外遥控开关电路由电源电路、红外遥控吸取器、单稳态触发器、反相器、双稳态触发器和节制执行电路构成，如图所示。

元器件选择
    R1选用1／2W金属膜电阻器；R2，1:14选用1／4W或1／8W碳膜电阻器。
    C1选用耐压值为450V的CBB电容器或涤纶电容器；、C2、C3、C5和C6均选用耐压值为16V的铝电解电容器；C4选用涤纶电容器或独石电容器。
    VD1～VD5均选用1N4007型硅整流二极管。
    VS选用1W、5V的硅稳压二极管。
    V选用C8050或S8050型硅NPN晶体管。
    IC1选用电视机用一体化红外线吸取头；IC2选用NE555型时基集成电路；IC3选用74LS04或CD4069型非门集成电路；IC4选用74LS74D型双D触发器集成电路。
    K选用JQX-14FF型5V直流继电器。
    S选用单极电源开关。
