前两天手痒，鼓捣个NMOS白光控制板：http://bbs.mydigit.cn/read.php?tid=1979886 今天和女儿玩半天，趁她不缠着我，看到那板子主意来了， 正好热风枪不带焊台，何不将这玩意儿装进那风枪里，弄个一体的。。。 那就开始拆~ 正面。。。
背面
这是这家伙又来了，没办法，让她拆两下玩。。。
开了，这可不是她拆的哈哈  ，她已被我哄走啦
前控制板
面板开孔。。。 白光电位器孔和指示灯孔
控制板和共阴极红绿LED
热溶胶固定指示灯，安装电位器
电源指示绿色串个电阻接线。。。
绝缘做一下
找出那电源。。。
开壳
本来想强迫症一把，不说白光必须24V么？呵呵 可还得换这货，算了，20V平时用绰绰有余了
接上线备着。。。
最主要是那航空插端子，木那么大钻头。。。
打算装在侧面，正面再装有点挤了。。。
找到个这个，10MM的，扩孔。。。
再稍加打磨正好能塞进去了。。。
焊台拆下的

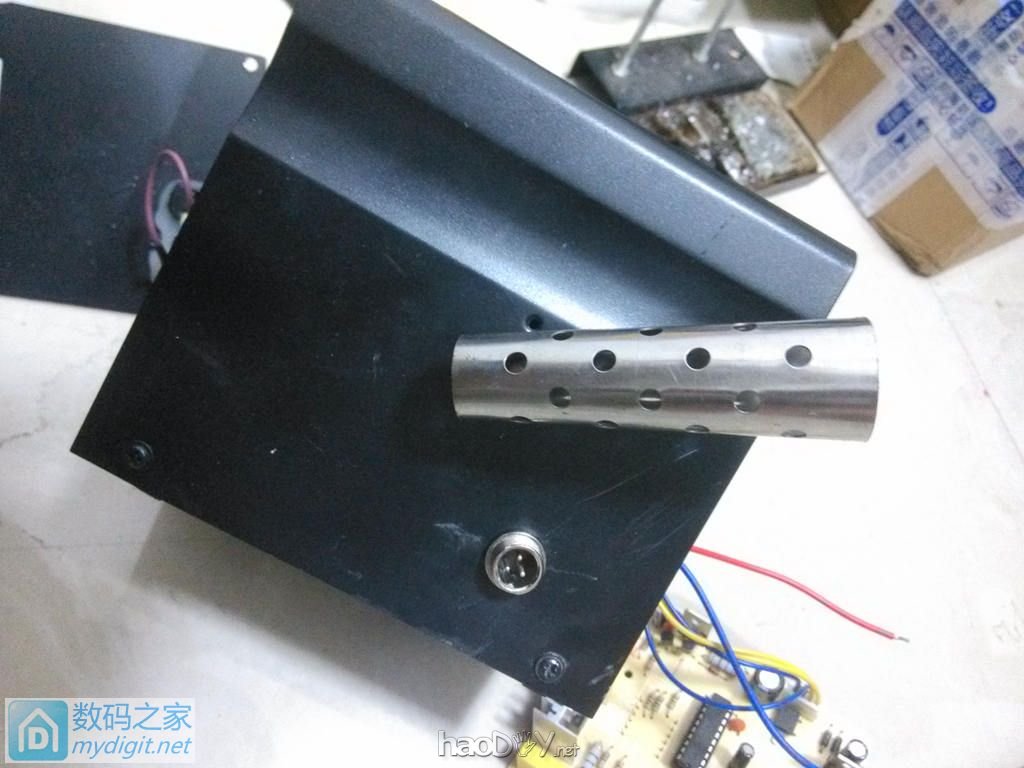

装上去。。。

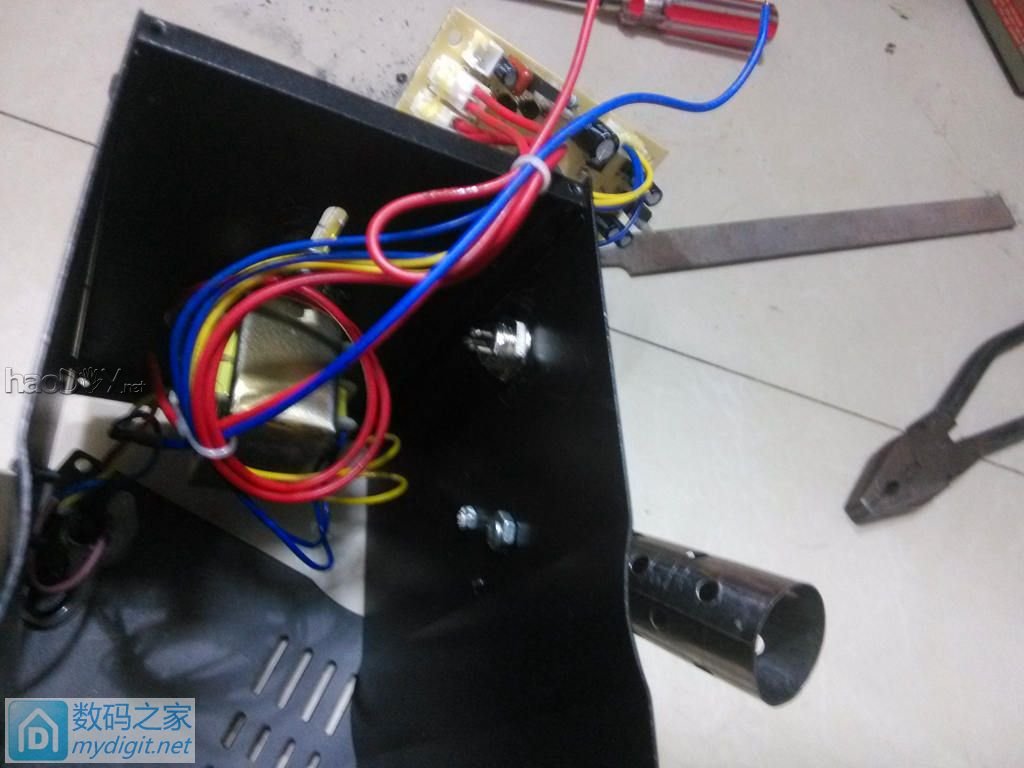

安装

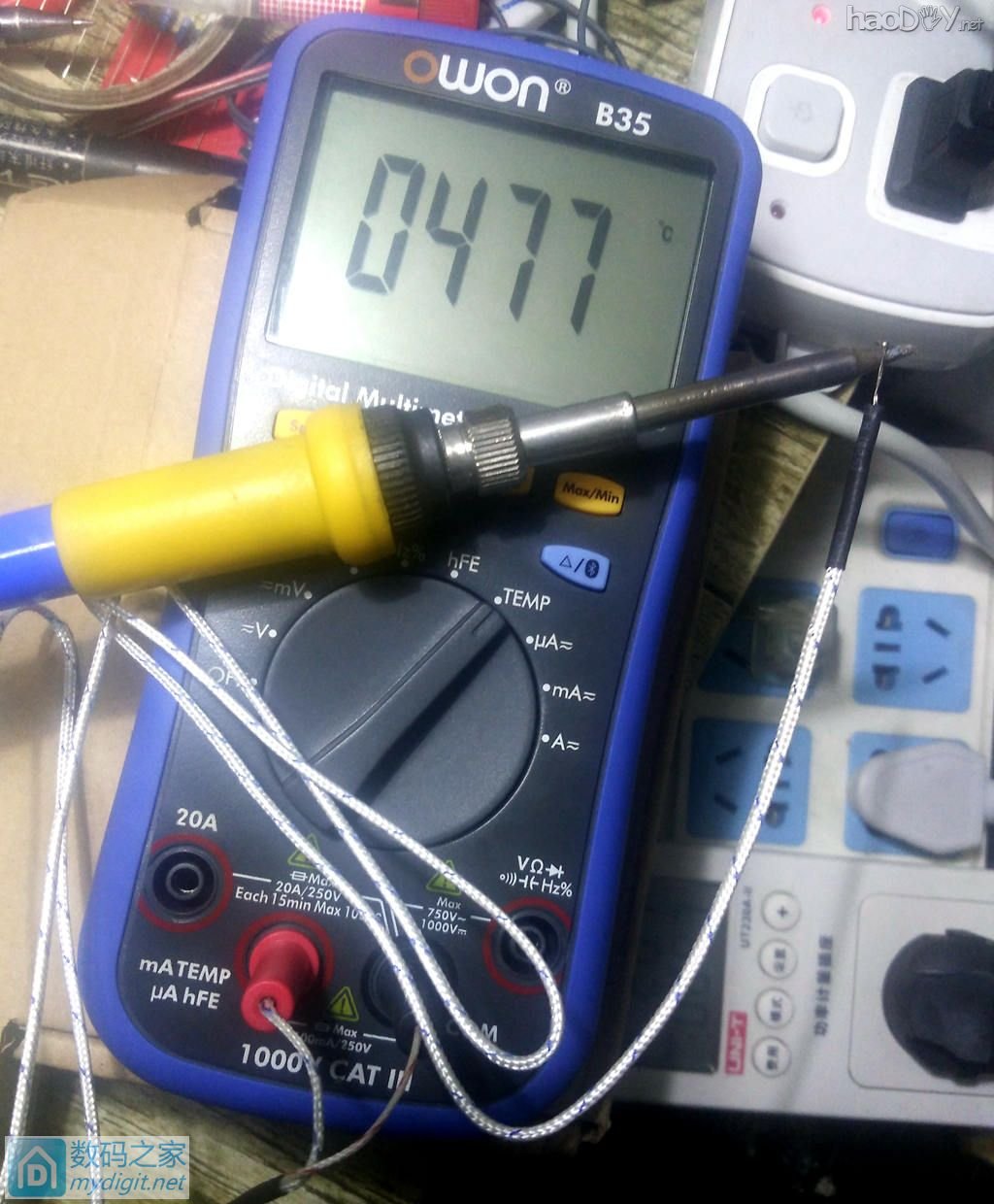

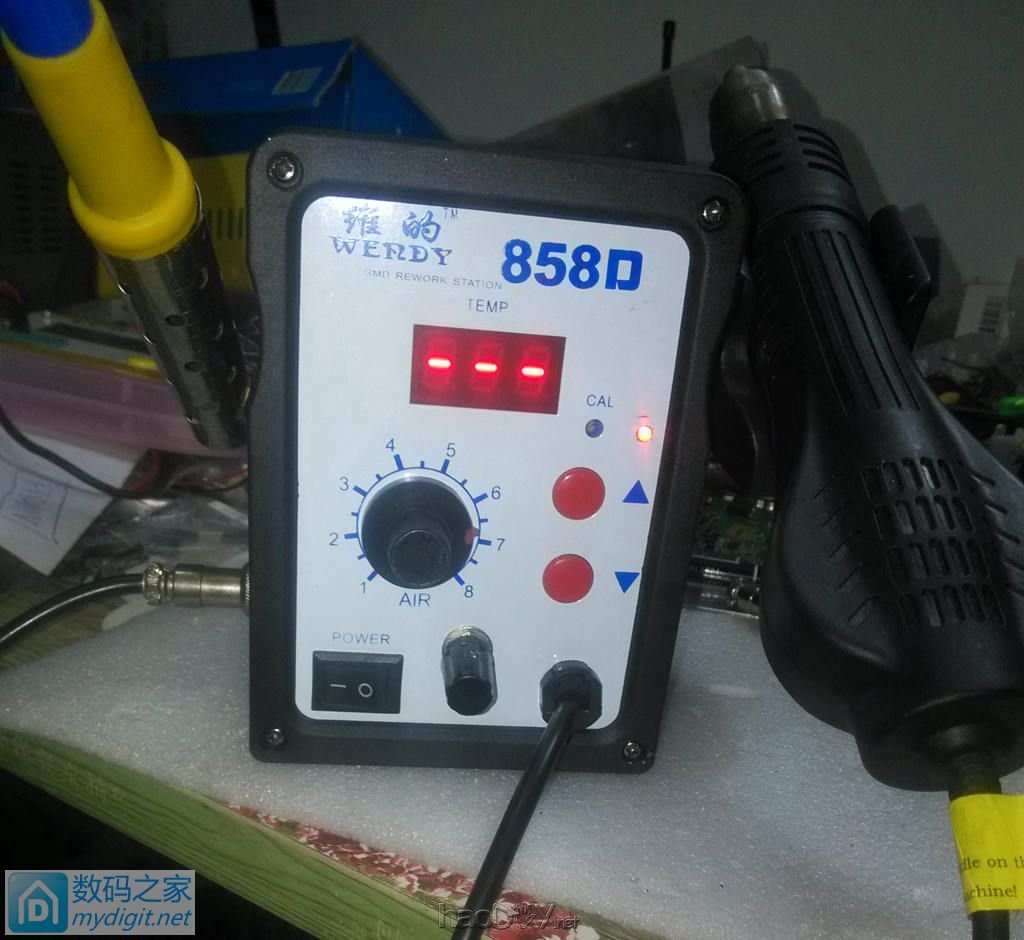

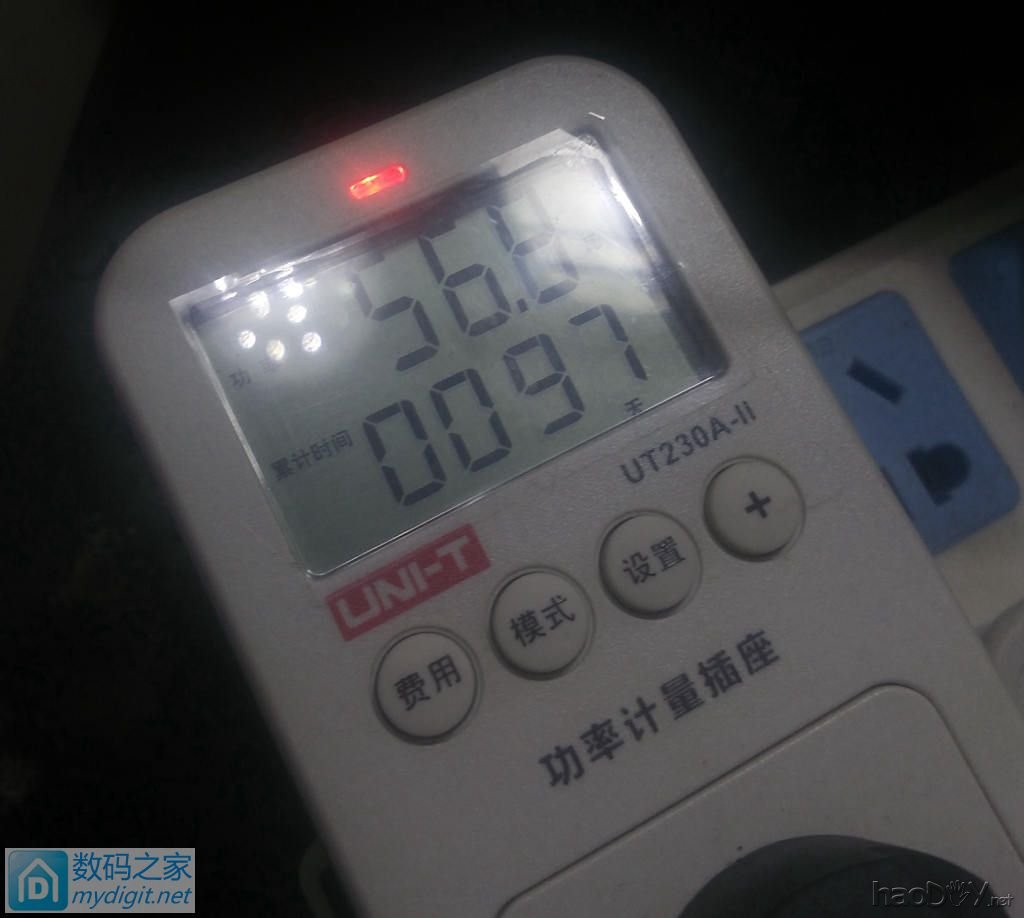

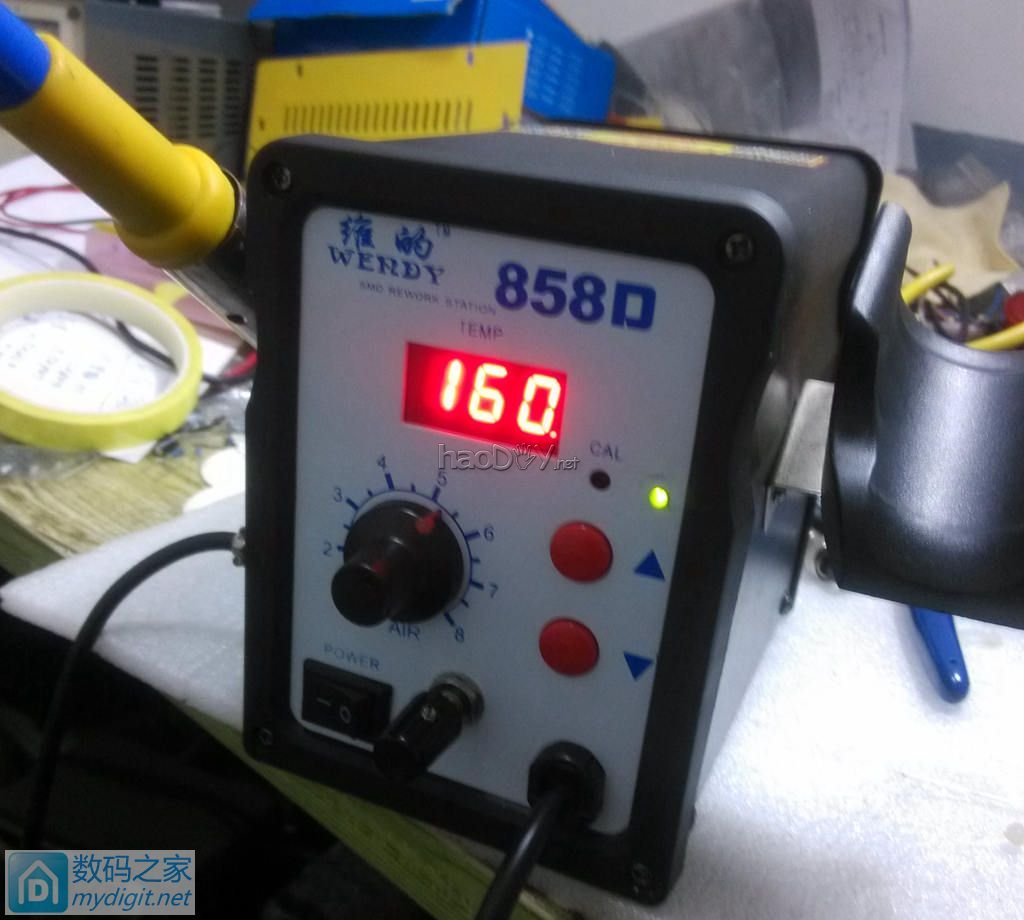

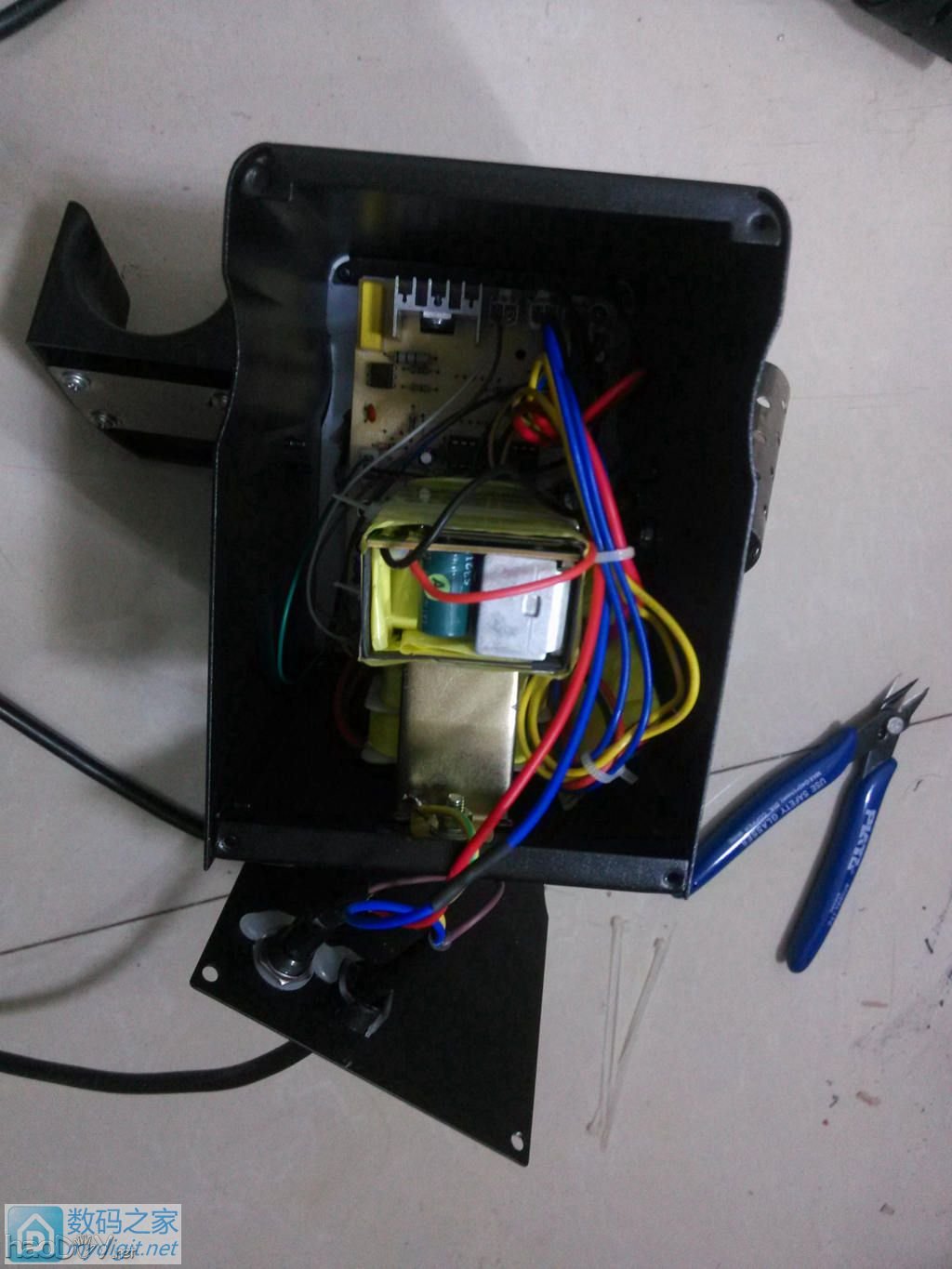

(责任编辑：admin)  准备接线  接线完毕， 20V笔记本电源用捆扎带固定在风枪的控制板变压器上面， 挺合适的。。。  为了少开孔，风枪和白菜共用电源开关 下面为加热中。。。  T12烙铁最大功率，实际风枪待机也有4W功耗 56.8-4=52.8W，很够平时用了  一左一右，互不影响，满意。。。  实测最高温度如下  |
