30年前DIY的速热电烙铁

时间:2013-08-20 10:45来源:www.crystalradio.cn 作者:wsh2981 点击:
我从事的职业与业余爱好不相干,想动手做点什么,也缺少一些便利条件。因此,制做工艺也不能讲究美观了,比较马虎和随便,这个烙铁就是在当年简陋的条件下做成的,请大家看了以后最好宽容对待;随便看看,勾起一点对往日的回忆。 图1 手枪式烙铁整体外观。木
我从事的职业与业余爱好不相干,想动手做点什么,也缺少一些便利条件。因此,制做工艺也不能讲究美观了,比较马虎和随便,这个烙铁就是在当年简陋的条件下做成的,请大家看了以后最好宽容对待;随便看看,勾起一点对往日的回忆。

30年前DIY的速热电烙铁
图1

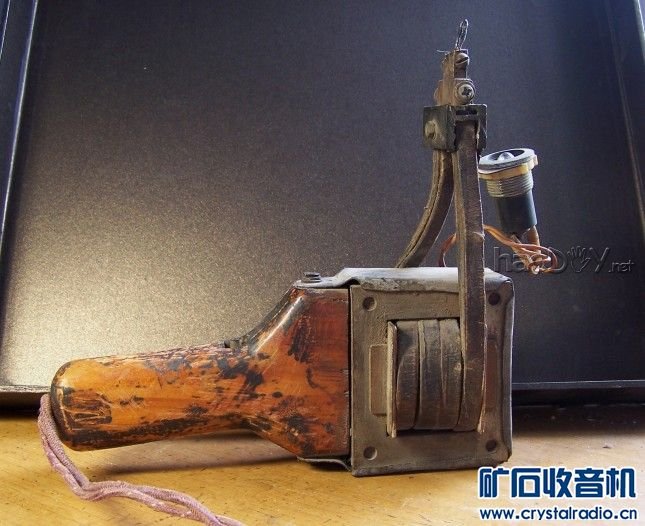

    手枪式烙铁整体外观。木柄是手工刻成的,当时也没怎么打磨,倒是刷了两遍清漆,由于长时间的手握使用,也磨的有些光泽,上面的黑斑是因为沾上了松香水,吸附灰尘后就不好弄掉了。这类烙铁虽说用起来沉重了些,但优点是加热迅速(只需两秒)、又省电。这么多年来我一般都是用它。当时做的时候也没想到能使用到现在。

30年前DIY的速热电烙铁
图2

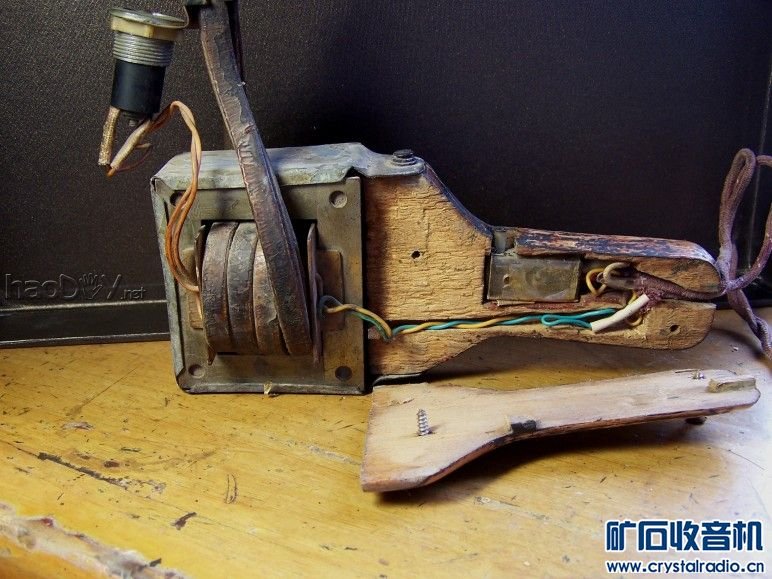

     卸开固定手柄盖板的两颗木螺丝,里面还是很粗糙的吧,那个微动开关也是DIY的。

30年前DIY的速热电烙铁
图3

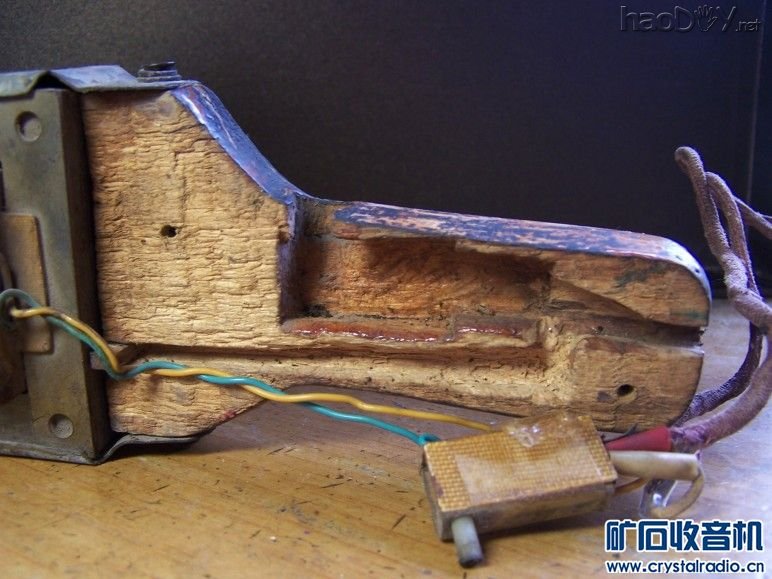

     放置导线和微动开关的槽,是用锯条磨成的小刀剜出来的,采用的是边设计、边施工、边修改方案,所以显得比较乱。

30年前DIY的速热电烙铁
图4

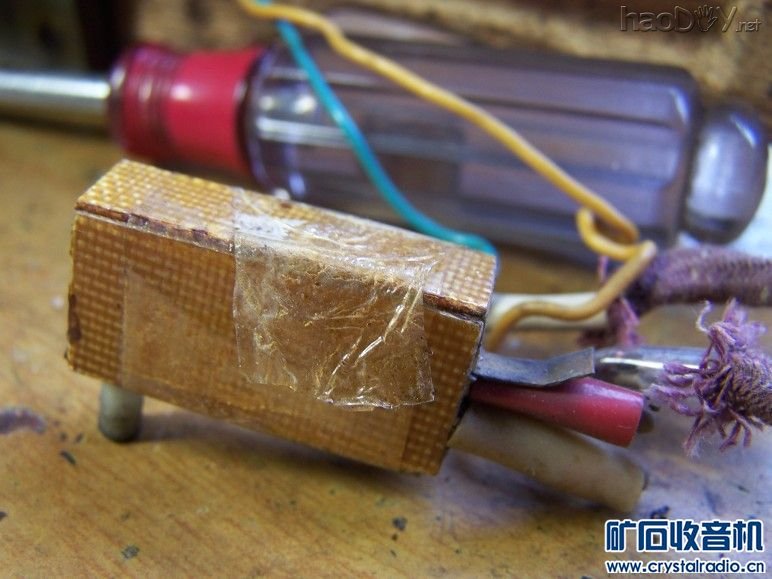

     微动开关壳体的两个面是用层压板封起来的。

30年前DIY的速热电烙铁
图5

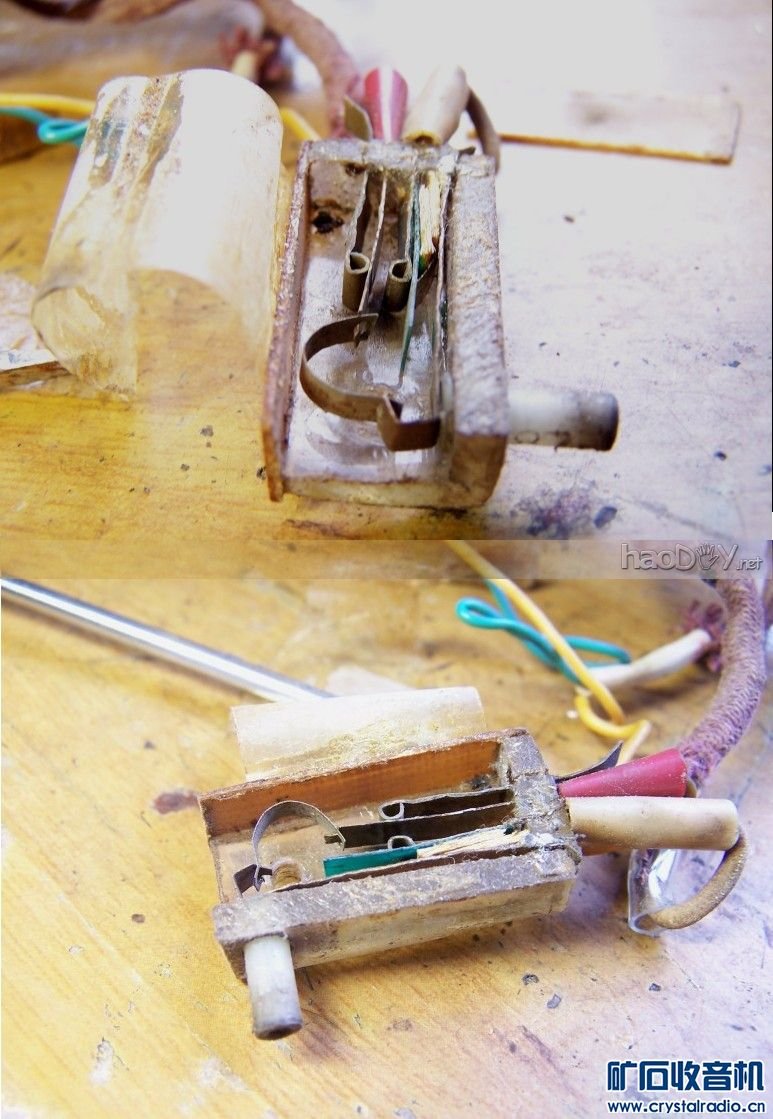

     3根电极是用黄铜片剪成的,分别卷了个半圆作为两个静止触头,半圆型弹簧片是用一段钢皮卷尺做的,按钮是一段圆珠笔芯,按钮复位簧片也是用黄铜皮做的。绿色的塑料片是密纹唱片,用来绝缘。
