30年前DIY的速热电烙铁

时间:2013-08-20 10:45来源:www.crystalradio.cn 作者:wsh2981 点击:
即使较长时间的频繁连续使用,铜排的温度也只是微温
我从事的职业与业余爱好不相干,想动手做点什么,也缺少一些便利条件。因此,制做工艺也不能讲究美观了,比较马虎和随便,这个烙铁就是在当年简陋的条件下做成的,请大家看了以后最好宽容对待;随便看看,勾起一点对往日的回忆。

图1
图1
    手枪式烙铁整体外观。木柄是手工刻成的,当时也没怎么打磨,倒是刷了两遍清漆,由于长时间的手握使用,也磨的有些光泽,上面的黑斑是因为沾上了松香水,吸附灰尘后就不好弄掉了。这类烙铁虽说用起来沉重了些,但优点是加热迅速(只需两秒)、又省电。这么多年来我一般都是用它。当时做的时候也没想到能使用到现在。

图2
图2
     卸开固定手柄盖板的两颗木螺丝,里面还是很粗糙的吧,那个微动开关也是DIY的。

图3
图3
     放置导线和微动开关的槽,是用锯条磨成的小刀剜出来的,采用的是边设计、边施工、边修改方案,所以显得比较乱。

图4
图4
     微动开关壳体的两个面是用层压板封起来的。

图5
图5
     3根电极是用黄铜片剪成的,分别卷了个半圆作为两个静止触头,半圆型弹簧片是用一段钢皮卷尺做的,按钮是一段圆珠笔芯,按钮复位簧片也是用黄铜皮做的。绿色的塑料片是密纹唱片,用来绝缘。
#p#分页标题#e#    这个微动开关别看其貌不扬,30年来不知动作了多少万次,可从来没出过任何毛病,连我自己都觉得惊奇。图中可以看出微动开关的壳体只是3个面是有机玻璃材质。

图6
图6

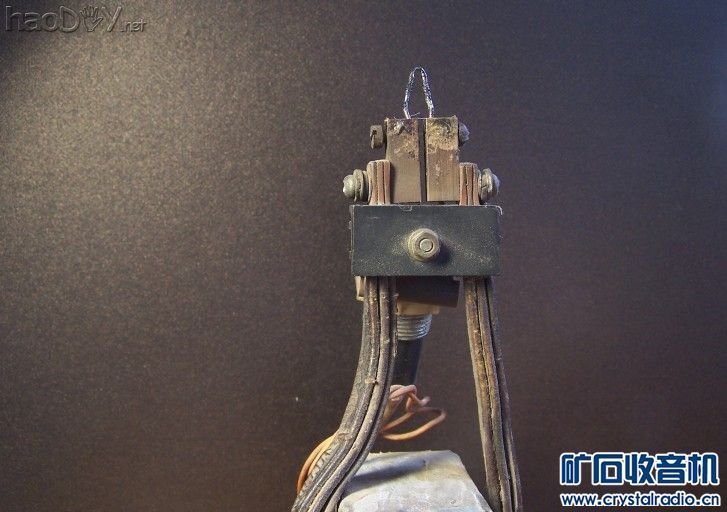

     低压绕组是由3组线圈并联起来使用的,铜排上的螺丝孔是用钉子钉出来的,配合板挫和小圆挫加工出来的孔,固定烙铁头的装置是接线端子里的黄铜芯,更换烙铁头还是很方便快捷的,只需松开两个螺丝。

图7
图7
     工作指示灯兼有局部照明作用,可调整方向使其对准烙铁头部。指示灯绕组是交流供电,绕了14匝,电压约2伏,灯泡是2.2伏的聚光灯跑,也是30年前原装的,至今也没更换过。也许是欠压使用的缘故,也可能是过去生产的灯泡质量就是好。
图8
图8
     灯座是采用信号灯的座去掉面罩,这是点亮后的效果。

图9

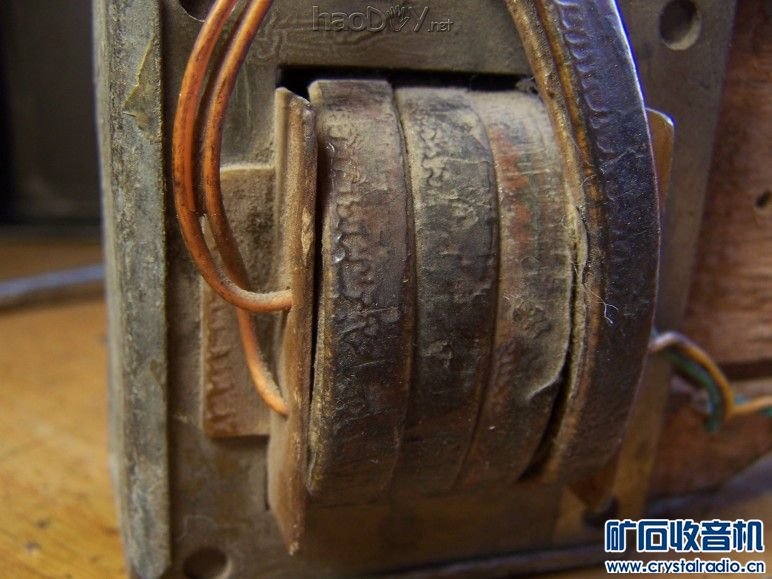

个低压绕组,每个绕组绕3.5匝,正好占一层。
图9

    由于铜排很粗很硬,要求线包骨架要有很高的机械强度。用玻璃纤维层压板加工,然后拼装起来,为了便于拼装要求有较高的尺寸加工精度,失败了好多次才做成。紧固硅钢片的骑马夹是用镀锌铁皮剪出来的,由于钢片插得较紧,使用中几乎听不到电磁振动噪声。灯架用一颗螺丝固定,方便扭动调整光点位置。
图10
图10

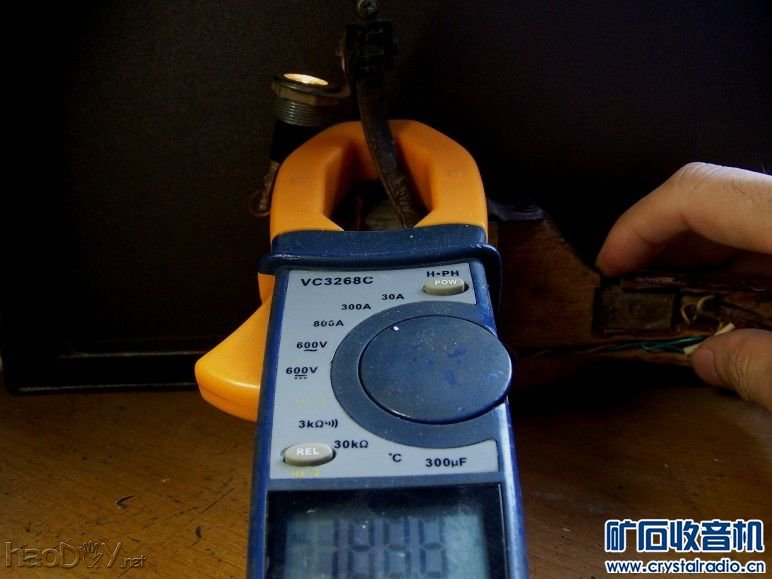

      烙铁工作时低压绕组的电流值。电压约0.5伏,图片中显示的电流值是不正确的,实际应该是140安左右。这是因为还没等电流表的显示值稳定下来,我就按下快门了。#p#分页标题#e#
    即使较长时间的频繁连续使用,铜排的温度也只是微温
