微波炉变压器diy制作小电焊机成功了，好开心_haoDIY

淘了一对微波炉变压器,想做小电焊机，次级的铜铲了，一个一斤铜共买了50元


网上买了18米的2*4扁平线，100元


出去线切割，把两个变压器切开了，刀口宽0.18MM ，其时只要切割0.5MM，就可打开了，变压器焊得很薄的，我切得深了点


做了个大一点的木芯，绕线，按计算能绕6*6=36圈。我拍放不下按6*5绕了30圈

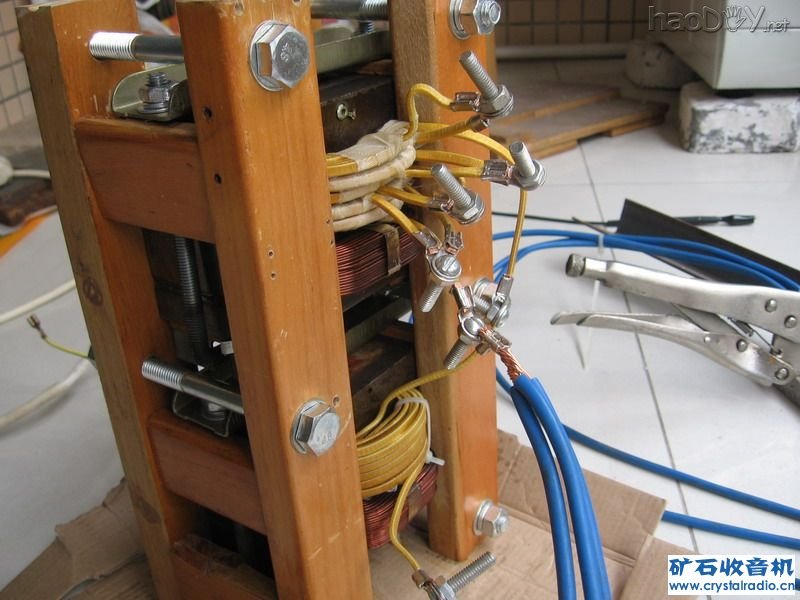

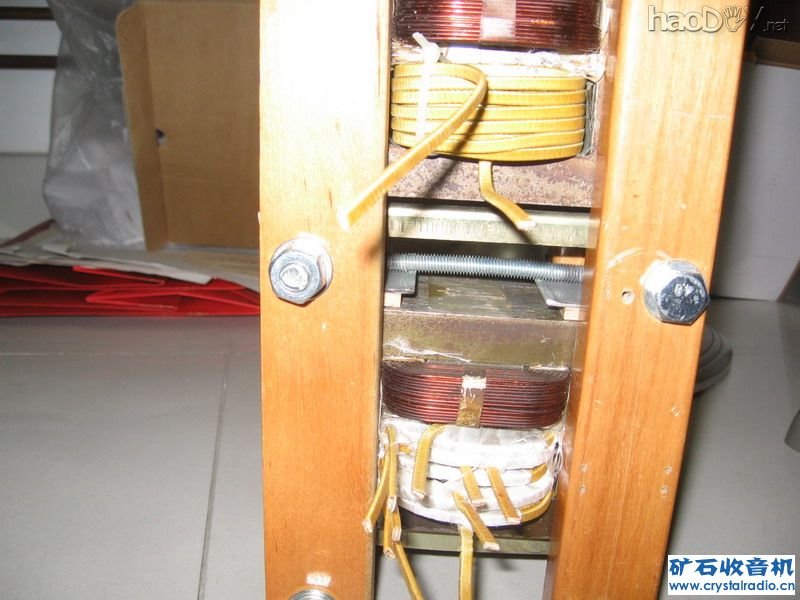

变压器终于绕好了，一个是30圈，一个5圈一个绕组5个共25圈，今天进行总装试一试

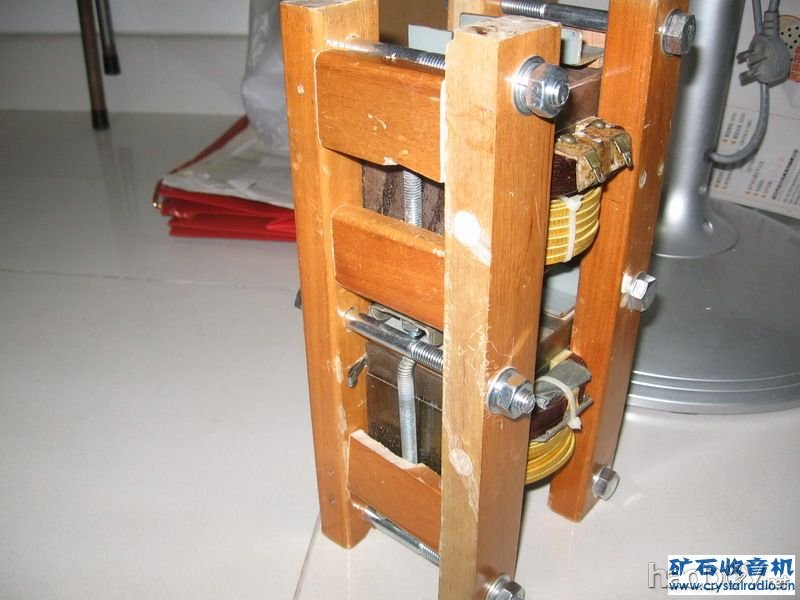

终于装安了，用铁噪声很大，改用木头，木头还是很有用的。现在我才知道市场买的焊机为何用木来夹紧的


IMG_0082.jpg #p#分页标题#e#(64.22 KB, 下载次数: 14)

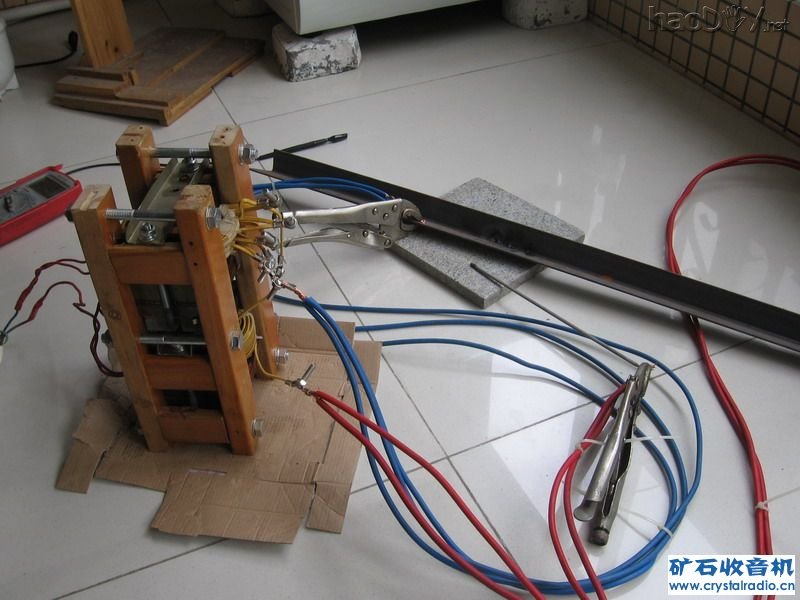

接好线准备测试了


空载电压是52.2伏，在计算之内

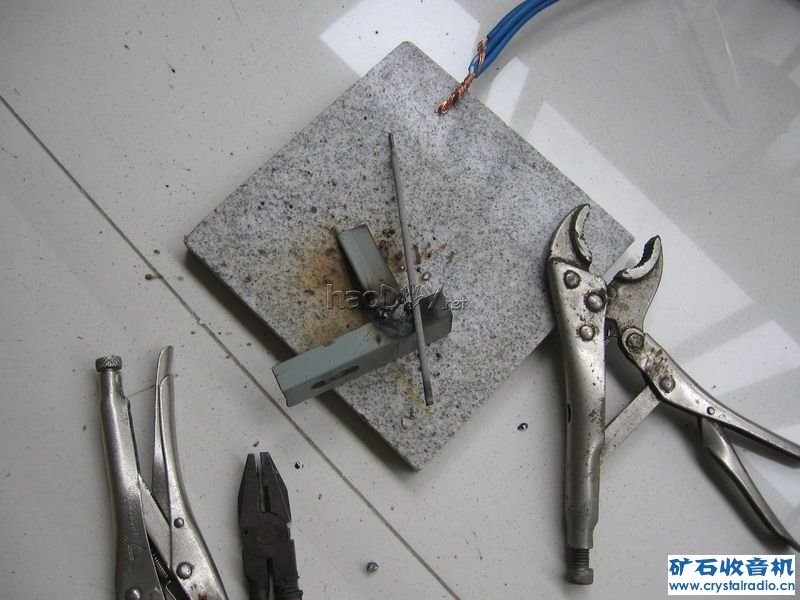

焊接测试。

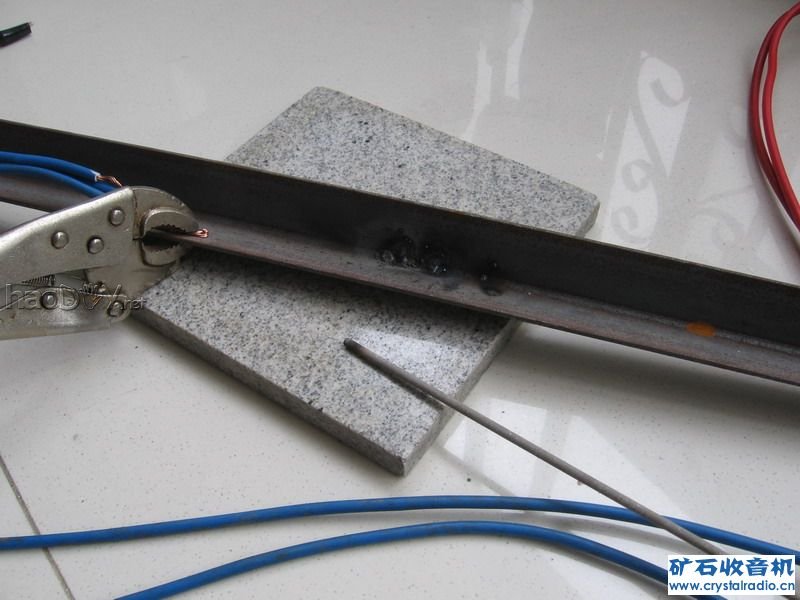

继续测试.电流很强劲,和之前用的焊机没有什么两样,焊条是2.5的,用了半条,线圈温热



三角铁给烧了个洞，地砖上面没放大的纸皮，地砖给烧坏了，很多麻点点了
