DIY的电动吸锡器枪泵烙铁

时间:2013-02-28 11:10来源:www.ndiy.cn 作者:8835 点击:
实在受不了手动吸锡器了!!!一个焊点至少按一下,有时候还忘了按,搞得很影响心情。于是想搞一个电动吸锡烙铁,淘宝上看了一下,国产电动吸锡器接近400元不说,而且做工和结构确实看不上,日本白光全新的那是天价,二手的也是杀猪价,算了,哥自己DIY一个算了。

首先淘宝上买材料

1、二手美国哈格里夫斯12V直流双头隔膜泵,55元,最大负压-65cmHg 6.5L/min(串联)-55cmHg 13L/min(并联)

2、日本产二手工业用可编程负压开关 dpx-200 60元,这个是个好东西~12-24v供电,OC开路输出,实际上内部还有气压传感器输出,只不过没有接线而已。

3、单路电磁阀,20元

4、黄花30W手动吸锡烙铁 25元(带两个头子)

5、气管和各种接头 30元(多买了些备用)

6、家乐福买铝合金550ml水壶一个,12元

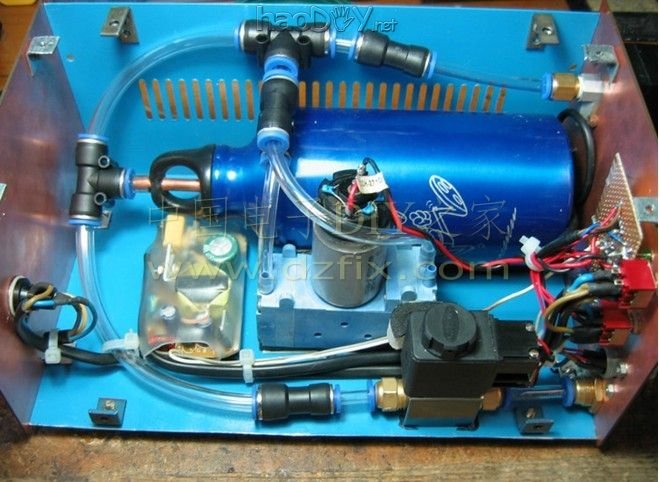

我的设计理念是负压罐存储负压,电磁阀控制吸锡,负压开关进行控制泵的启停,这样泵工作时间比较短,而且相对安静。

把罐子改成了负压罐,负压罐选材方面比正压容器麻烦,正压容器用可乐瓶就可以搞定了,但是负压不行,当时我用乐扣杯子做负压罐直接被这个泵抽爆掉,吓死我了。铝合金的就没问题了。

电源用的12V 2A的电源,作为电磁阀和泵的供电,足够了,这个是以前买的拆机电源,好像5元一个。

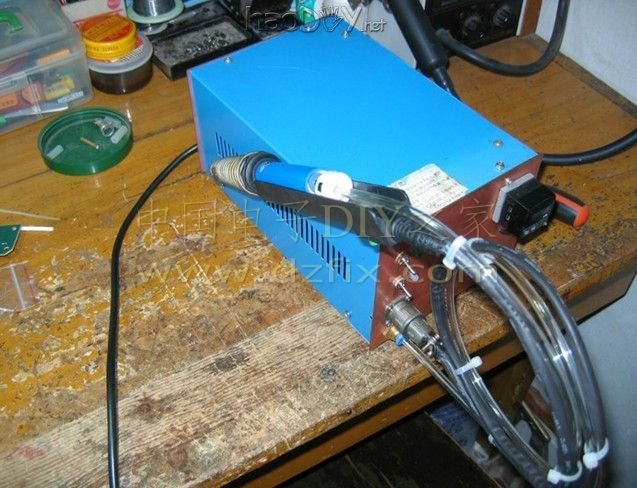

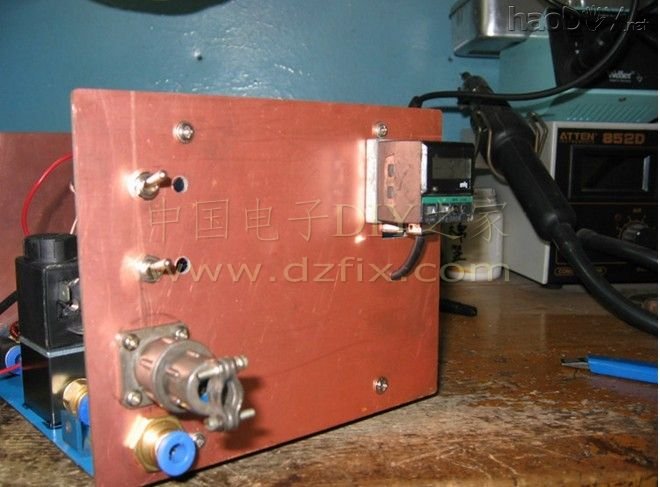

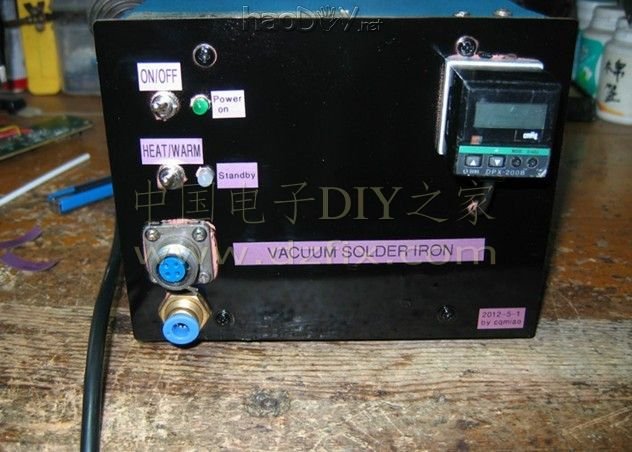

机壳是我以前雕刻机电控箱的盖子,比较大,直接切成两半变成了机壳的主体。机壳的前后面板是用的双面覆铜板,ARTCAM设计后用雕刻机CNC的,比手工的精度好多了,而且又省力。

2012-5-2 10:16 上传
下载附件 (80.8 KB)

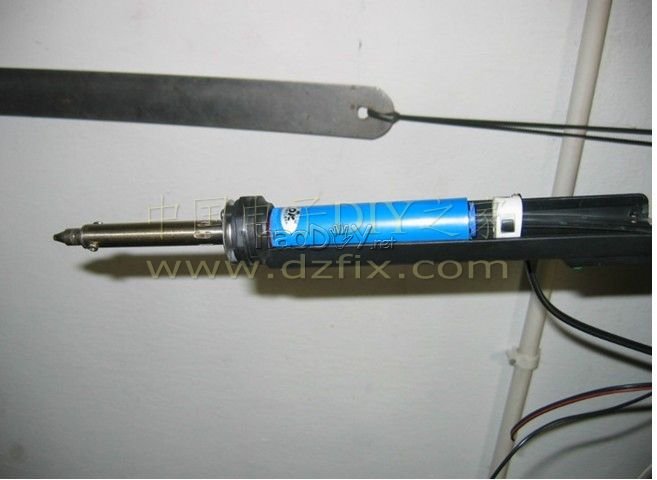

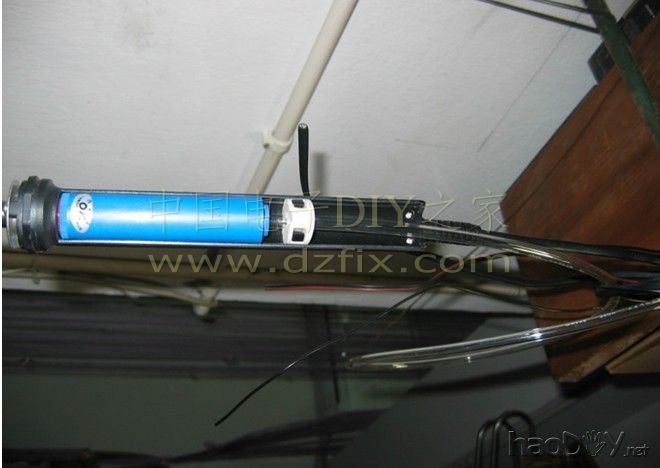

这是改造后的烙铁,把原来的手动吸锡活塞去掉,利用原有的筒体作为存储焊锡渣滓的容器,内部用两层过滤,第一层,可以随时替换的钢丝球进行堆积,第二层是那种专用气动设备上的过滤器后面加装一个快装口以便方便拆卸气管。并且在烙铁上部加装了一个轻触开关作为吸锡控制开关。

控制板原本用单片机进行控制,后来一想,完全没必要简单复杂化,于是用洞洞板搭了一个控制板,用了一个MOS管作为气泵控制,一个中功率三极管作为电磁阀控制,还有几个电阻和二极管发光二极管,两个双刀双掷开关就完成了整个吸锡烙铁的逻辑控制。

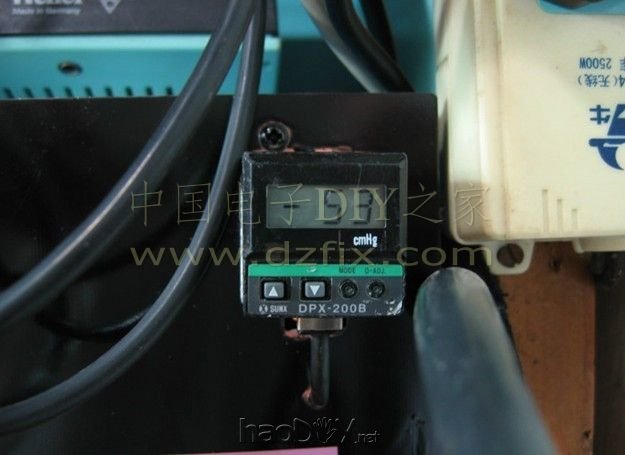

负压开关,我设定的是-53cmHg停机,-20cmHg开机

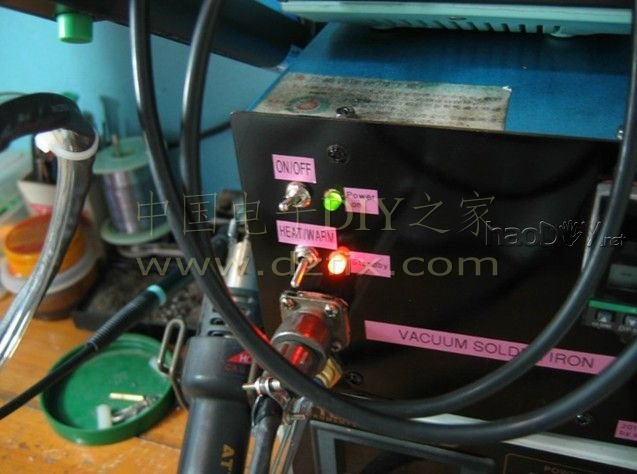

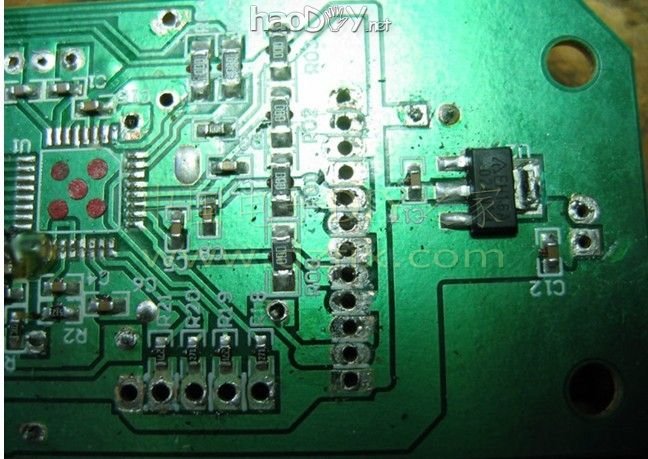

吸锡达到预期效果
