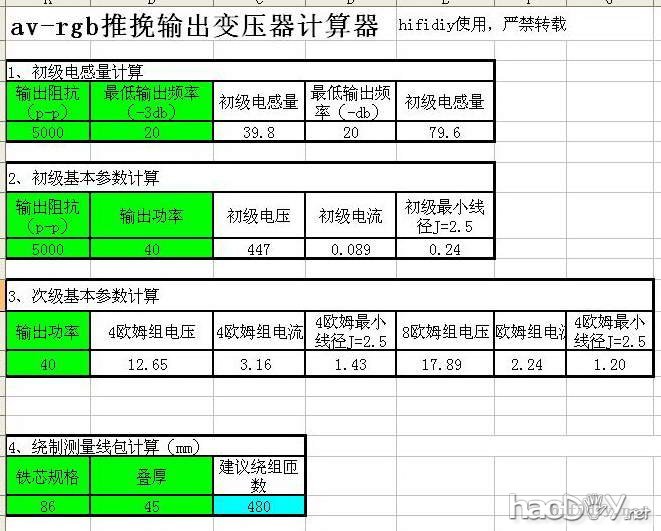

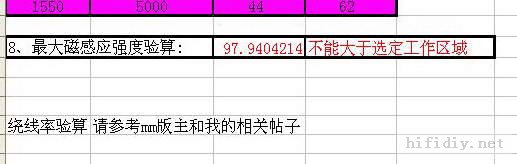

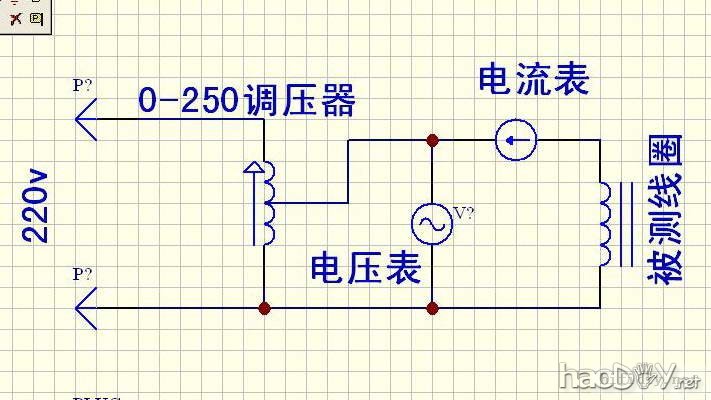

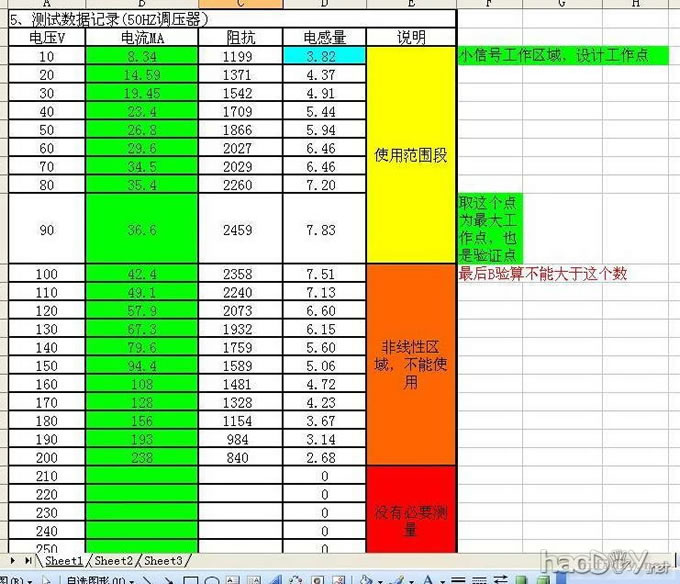

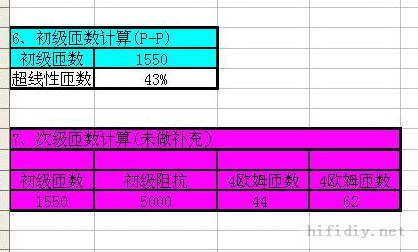

自己绕牛离不开设计，输出牛设计可以说方法比较多，至少我看见过3种以上，但面对不同硅钢片和不同阻抗要求怎么确定比较头疼，与其临渊沐浴比如退而结网，我想出来的笨法子：先测量硅钢片再设计，因为时间原因，未加直流偏磁，只适合推挽牛，过几天再研究单端。工程未免有理论错误，请指正。 原理： 测量铁芯的线性工作范围------------以10v电压电感系数求出满足电感要求匝数（实际这个电压越小越好，但初级10v10k负载大概100mw功率）------------以最大工作电压验证铁芯是否超出线性工作范围 1、下载后先看这个：不多说，公式全在里边了，绿色必须手工输入，硅钢片的规格计算我贴了不少，mm的那个也很好。  其中第4项要求用硅钢片（片厚必须0.35以下的）做一个测量线包，要求不高，没有必要平绕，线径尽量粗，但要绕开，占半个线包左右就行，推挽输出牛对插硅钢片，单端顺插，有条件的保留气隙后加偏直流。 2、要求用这个做测量电路，没有调压器就算了，已经把cos表舍去了。  3、因为温度影响测量精度（昨天发现的，还比较大），一定在室温下测量，而且电压必须从低到高，当测量到感觉牛有温升的时候下面的数据全作废，因为硅钢片已经进入非线性区。将数据填入表格，电感量都出来了，取最大电感量以下范围为工作区域。  4、把青色的数据出来了，再下一步紫色的次级数据出来了，（后面的写错了，是未做补尝）  5、线包占空率计算请参考MM的帖子和我的相关帖子，最大磁感应强度验算见图要求。
|
