阻尼因数DF (Damping Fctor )是评价功放性能其中一个非常重要的指标,其大小决定着功放对喇叭的控制能力,很多技术书籍和网络上对阻尼有详细的论述和介绍。但相信真正重视的烧友并不多,而实际去测量一下自己的功放阻尼因数是多大的估计就更少了。 其实,要测量阻尼的大小并非如想象中困难,而且也并不需要非常昂贵和复杂的仪器设备(需要十分精确的测量另当别论),但作为diy,并不需要十分精确的去测量,有个相对准确的数据就已经很足够。 今天,我向大家介绍一个简单但精度还不错的测量阻尼大小的方法,所需仪器和工具仅是: 1,一个交流毫伏表或者数字万用表 2,一台带有声卡的电脑(配上音频信号发生器软件当做信号发生器),如果有硬件音频信号发生器,就不需要用PC模拟了。 3,两只8欧姆或4欧姆/50W(25W)的大功率电阻(两只电阻的阻值要配对,阻值越相近测量越准确,反之误差就越大) 4,测试软件:PC音频信号发生器 测量和计算用辅助工具软件 ![]() ![]()

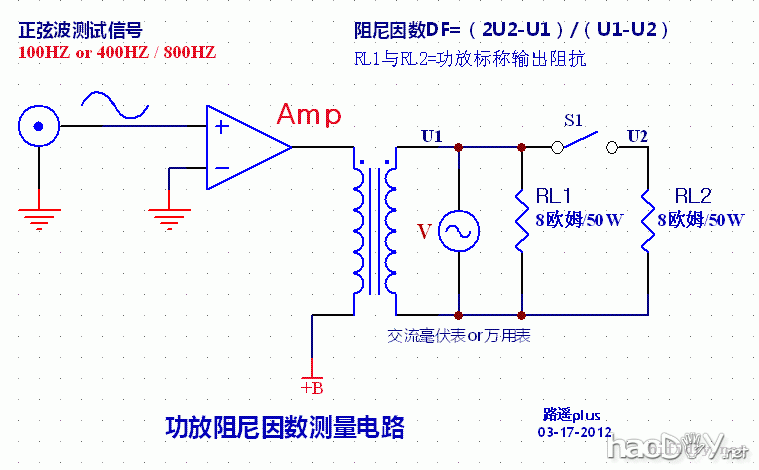

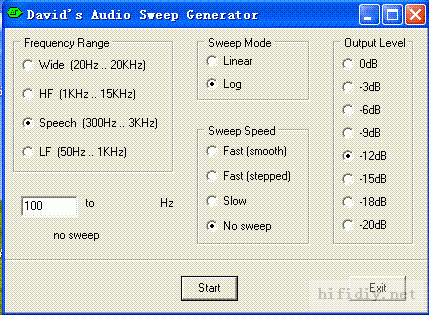

测量方法: 按上图把测量电路连接后,第一个假负载RL1必须要保证连接可靠,不能有开路隐患,因为胆功放的负载不允许开路,同时把电脑的声卡输出连接到功放的输入口。把上面的《音频信号发生器》以及《功放阻尼系数测量换算表》下载下来解开后,直接点击绿色的“音频信号发生器”图标就可以使用,其界面如下图 ![]() 不需要安装。这个软件有很多功能,我们不需要用扫频信号,选择No sweep(非扫频)即是固定频率信号模式就可以。测试信号的可以用100HZ,也可以用400HZ或800HZ,使用万用表做为交流电压表的,建议用100HZ,因为考虑到其频率范围,用较低测量频率其电压读数比较准确。 开始测量: 确认电路连接无误后,RL2假负载的开关S1要先关闭。然后把功放音量电位器先调到最小,接着打开电源,点击音频信号发生器的Start(开始)按钮,把电脑音量控制先调到大约一半的位置,然后把功放的音量控制慢慢加大,同时看着输出电压的变化。按平常的印象,把音量电位器调到大约一半音量的位置不再动。看电压值稳定后记录下来(这是U1)然后把RL2假负载的开关合上,即是把另一只电阻并联上去,等输出电压稳定后也记录下来(这是U2),OK,测试完成!如果你还想测量功放在不同音量的情况下的阻尼,如上法炮制就可以。 为保证换算精度,U1,U2的读数最少要取到小数2位,最好是3位。 测量出U1,U2后,打开下载下来的我用Excel编制的自动换算表,把U1,U2分别敲进相应栏目里,马上就可以自动算出阻尼因数DF的大小。 通过这个测量,也可以让你有机会认识环路负反馈对功放阻尼的巨大影响!通断或者改变环路负反馈,你就会从阻尼测量数值中看到其巨大的变化 |
