色环电阻速读器图纸

软件类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:0.33 MB 文件类型:.exe 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2012-09-07 官方网址:http:// 演示网址:http:// 下载次数:
软件介绍



对于玩电子的来说,色环电阻的读数也算是个不大不小的问题了,即使我这种老鸟有时候也会突然脑袋短路。

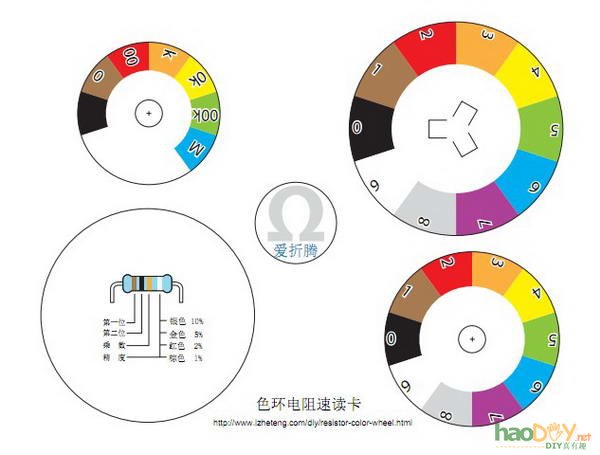

今天看到个小工具,忍不住分享给大家。这里是PDF格式的图纸(resistor-cn.pdf),小小的做了下汉化


制作方法很简单:

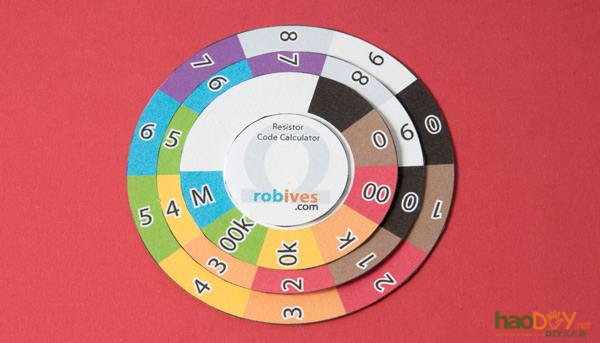

将图纸打印出来,然后剪出几个色轮,按照下图的做法,将它们叠罗汉。

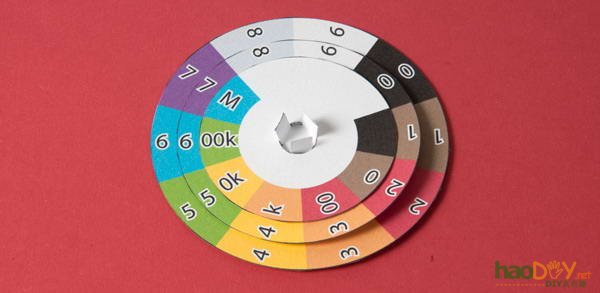

记得将最大的色轮中心三个小片剪出来,并且折起来,这三个小折片就是整个组合轮盘的中轴啦。


将欧姆符号的小圆片粘贴在中轴的三个小圆片上。

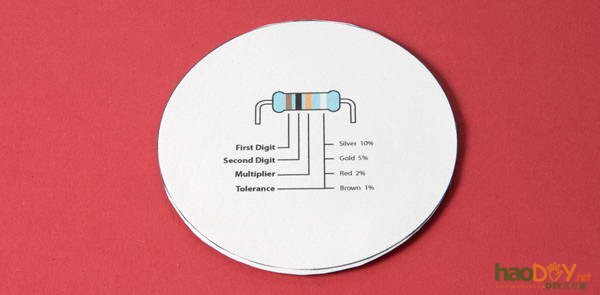

最后在大色轮的背后贴上色环电阻的识别规则,整个速读器就做好了。


由外向里三圈色环分别对应电阻从左到右的三个读数环。

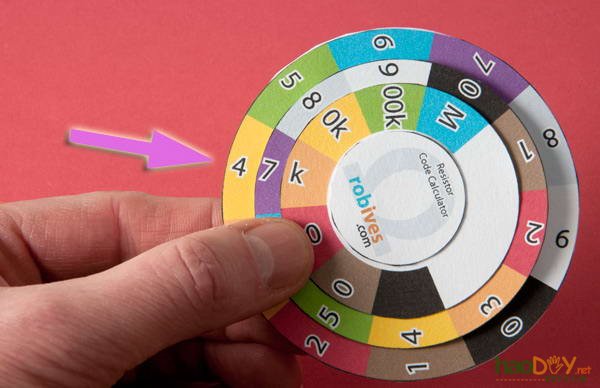

如下图,拨动色轮,将颜色与电阻上的色环一一对应上,你看到的读数就是电阻的欧姆值了。
