软件介绍

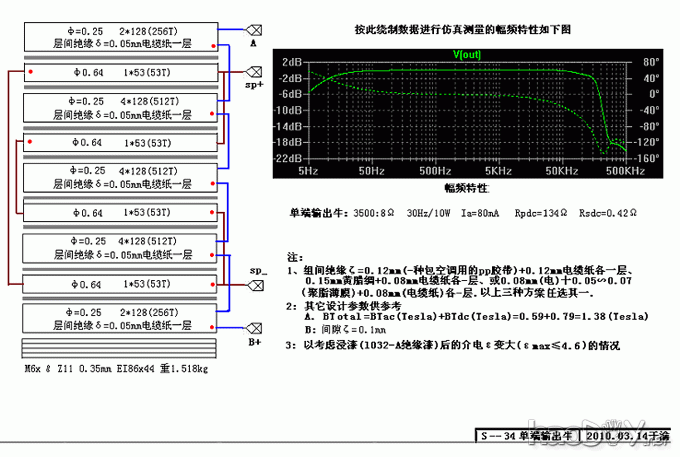

送大家一单端牛的详细制作资料,可用于论坛纯二等电路,铁芯使用EI86X44
其它参数如L、Ls、Cap…等测试计算方法论坛已有,自已搜索一下,这里就不详谈了.同时希望有仿制的朋友严格按照组结构及绝缘要求制作,欢迎各位在本贴反馈实测结果.好帮助大家做好牛哦,这只我的一点小要求?对了我不是牛商哦!牛商是不会发这么详细资料的哈!爱好而以.谢谢!
其它见15#和26#

用于6v6单端胆机:
铁芯EI76x40 6000Ω:8Ω 8W/30Hz Ia=50mA 铁芯重1.21kg
初级0.2、次级0.57 间隙0.12mm Rpdc=271Ω Rsdc=0.6Ω BTotal=0.65+0.52=1.17(Tesle)
2*134T--49T---5*134T--49T--6*134T--49T--5*134T--49T--2*134T
层间绝缘0.05mm、组间绝缘0.25mm(参考前贴组合) 结构与线圈接法与前相同
|
