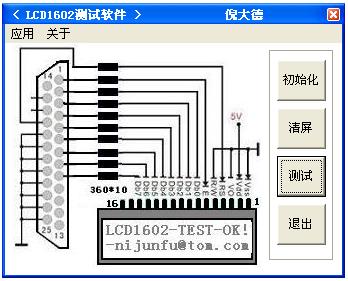

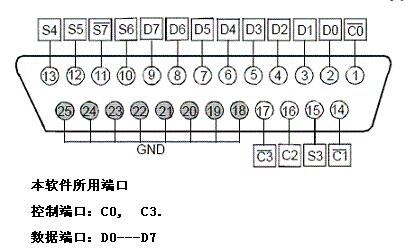

本人写了个并口测试小软件，无需单片机编程。外部电路仅为一只DB25(公头) 和10只360欧姆的电阻就能测试1602，特此介绍供您参考！ 电路图在软件界面上   制作说明： 1.考虑到个别LCD引脚不同，必须搞清引脚，对号接入，LCD和PC共需 连接10个口，其中用8个数据总线DB0-DB7,1个选择寄存器RS,和1个 LCD使能E。为简化电路RW直接接地（写状态）。 2.10只电阻起限流并隔离。阻值360欧姆. 3.加一5V电源单独供电，并将地和并口18-25脚相接，本制作没考虑并口借电 原因是：一旦测试的是损坏了的1602，防大电流损坏并口。 4.测试时，打开软件界面，LCD上电后，和单片机编程一样，先对LCD1602初始化， 按《初始化》键，然后按《测试》键。屏幕上正常显示 “LCD1602-SEST-OK！” 5.如要重复测试时：按《清屏》键清除屏幕，然后再按《测试》键。 6.换屏测试时，一定先要初始化，方法按4.5步骤。 最后，要指出的是：制作完后，请在检查一下接口，是否正确，有无短路， 以防损坏并口。 |
