百分百成功 纯手工制作8*16点阵屏 左移屏效果

时间:2020-03-23 23:03来源:未知 作者:admin 点击:
系统介绍 :8*16点阵屏可以显示相应的图像、数字、字母、文字,配合程序还可制作出动画,更多用途是播放广告,在室外醒目,易见,效果不错。 预览图: 元件清单 : 51单片机最小系统 X1 USB X1 开关 X1 8PIN排线 X1 8PIN插座 X2 三极管8550 X8 电阻1k X8 贴

系统介绍 :8*16点阵屏可以显示相应的图像、数字、字母、文字,配合程序还可制作出动画,更多用途是播放广告,在室外醒目,易见,效果不错。



预览图:

百分百成功 纯手工制作8*16点阵屏 左移屏效果

                                                元件清单:

 51单片机最小系统                   X1

USB                                         X1

开关                                         X1

8PIN排线                                 X1

8PIN插座                                 X2

三极管8550                             X8

电阻1k                                     X8

贴片电阻0805(100R)             X16

排针90度                                 X16

高亮红LED                                            X128




电路部分:



百分百成功 纯手工制作8*16点阵屏 左移屏效果

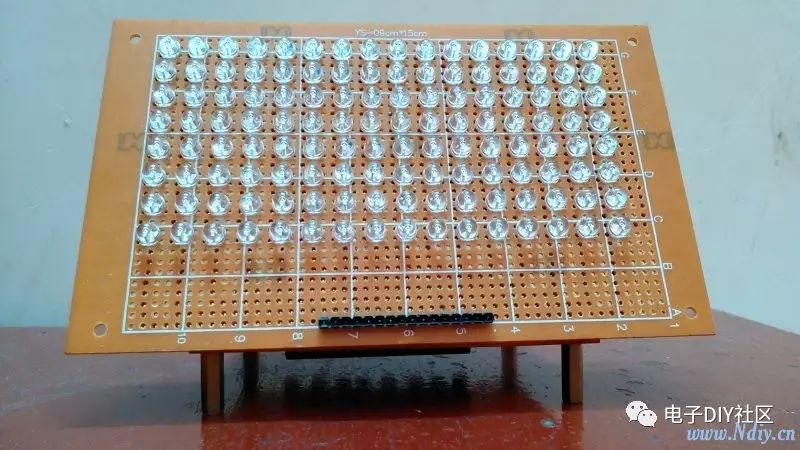

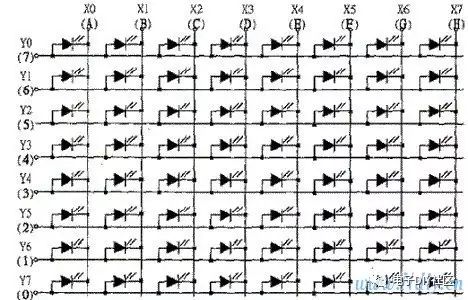

这是点阵屏原理图,按照这样接好后8*16点阵屏的实物图,如下图

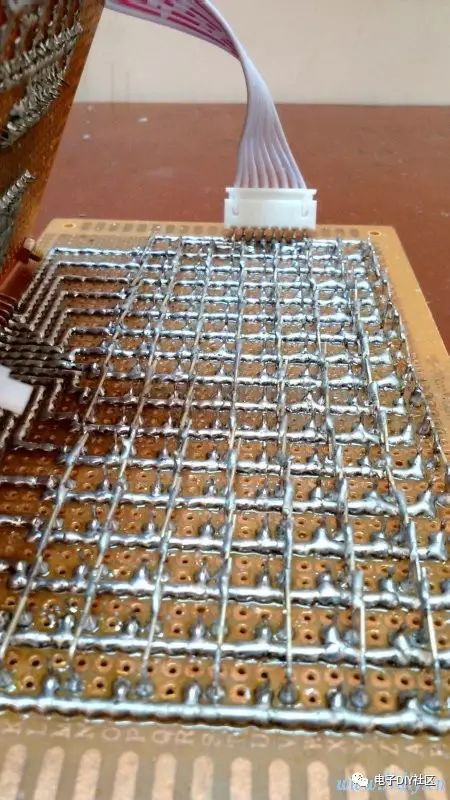

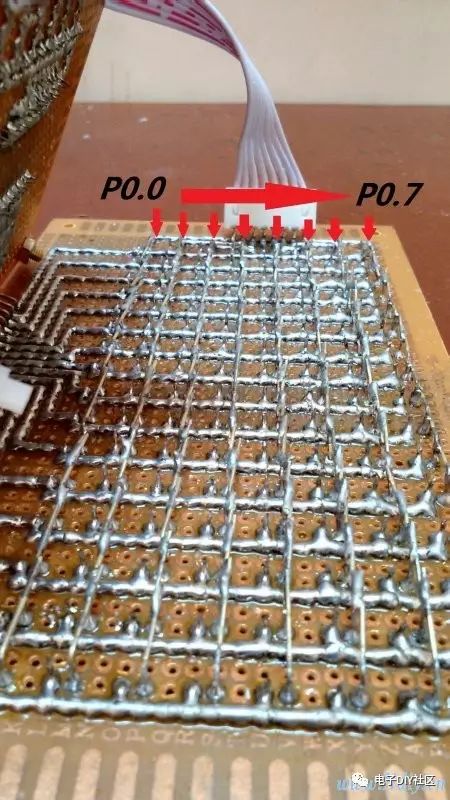

百分百成功 纯手工制作8*16点阵屏 左移屏效果   百分百成功 纯手工制作8*16点阵屏 左移屏效果 说明:LED正极接排线如图



百分百成功 纯手工制作8*16点阵屏 左移屏效果

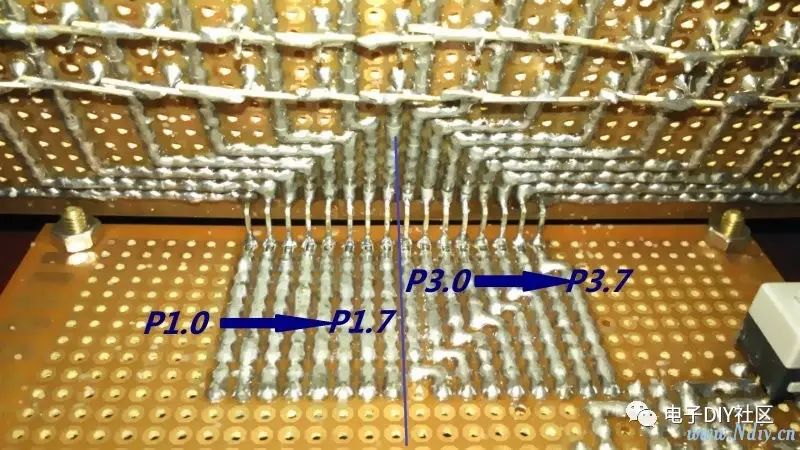

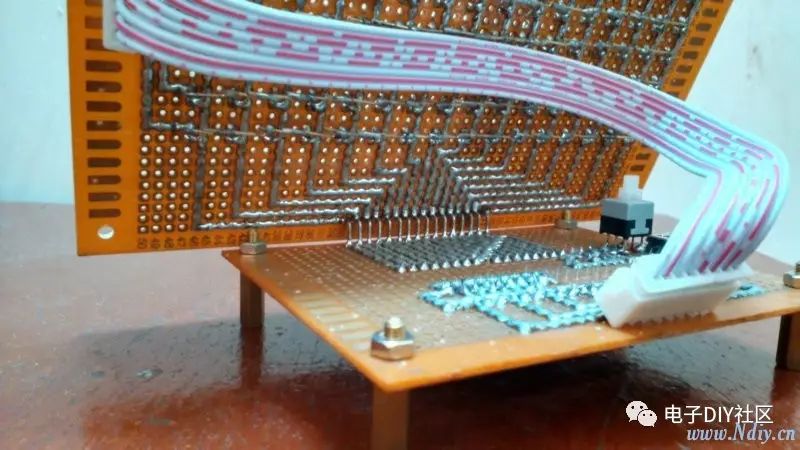

LED负极接p1和p3如图   两块万用板是通过16根排针连接的,仔细看中间还有贴片电阻哦

百分百成功 纯手工制作8*16点阵屏 左移屏效果

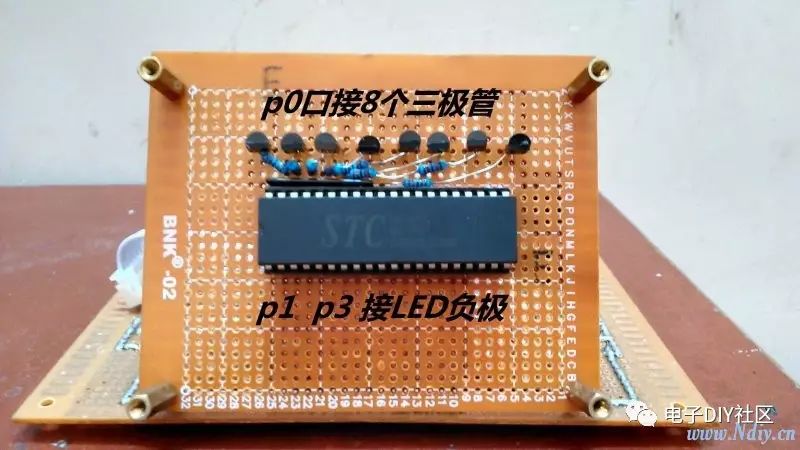

单片机连接

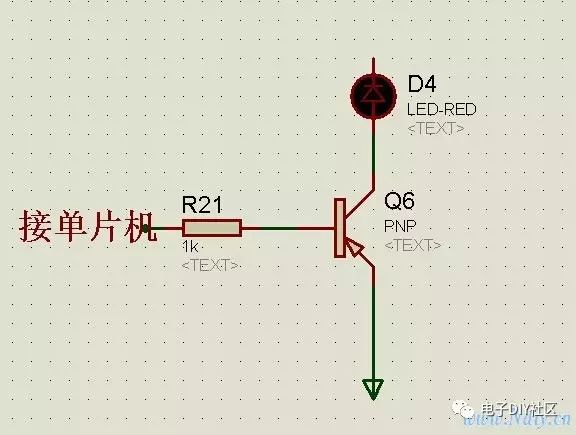

p0口接三极管

百分百成功 纯手工制作8*16点阵屏 左移屏效果

百分百成功 纯手工制作8*16点阵屏 左移屏效果
