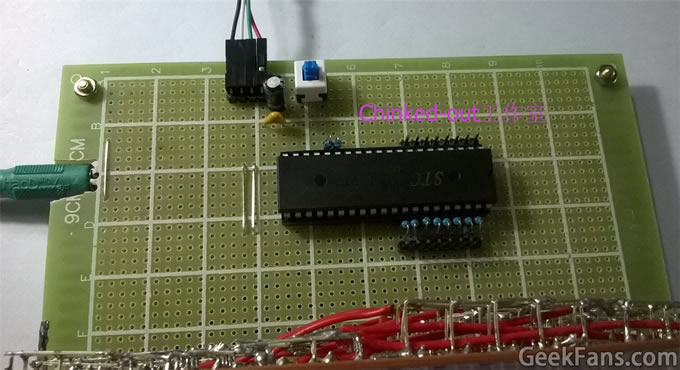

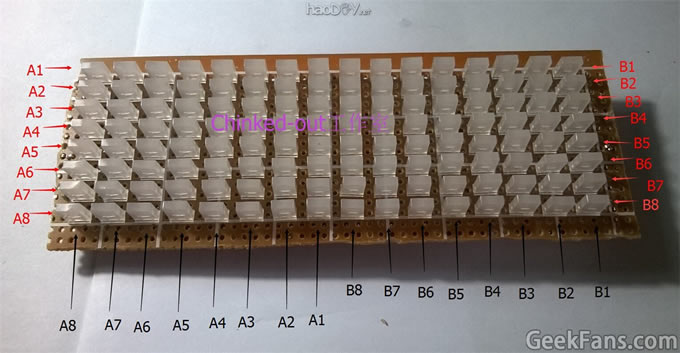

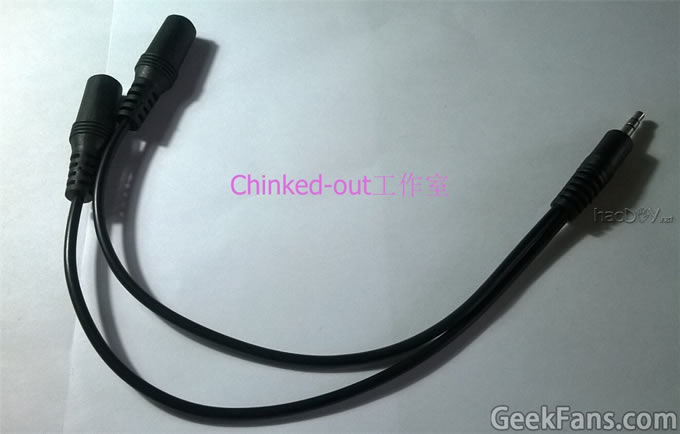

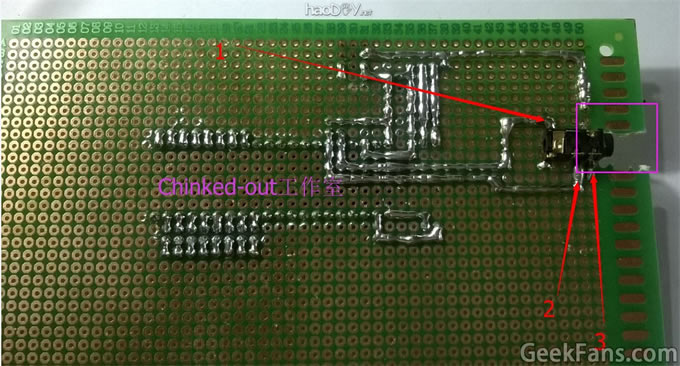

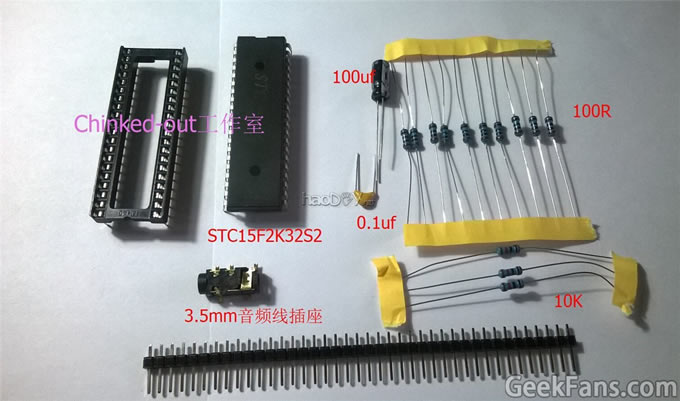

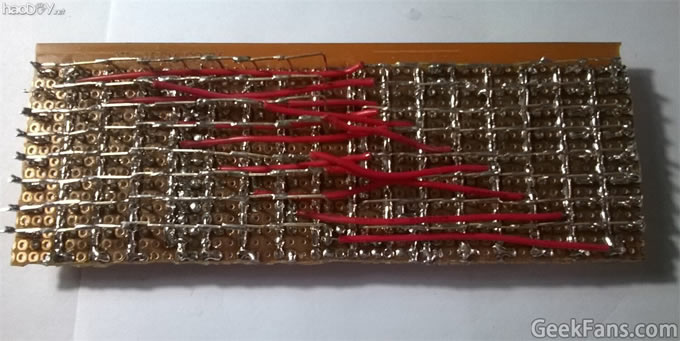

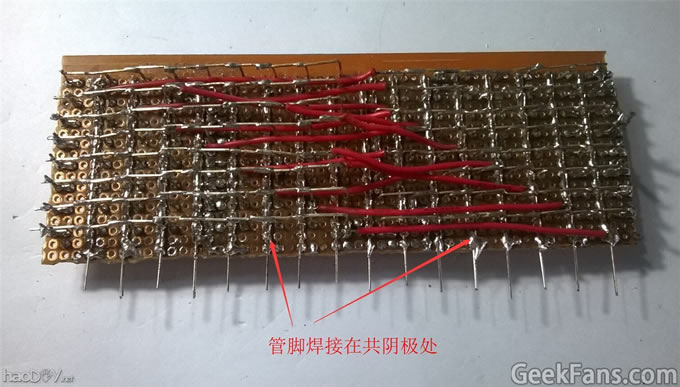

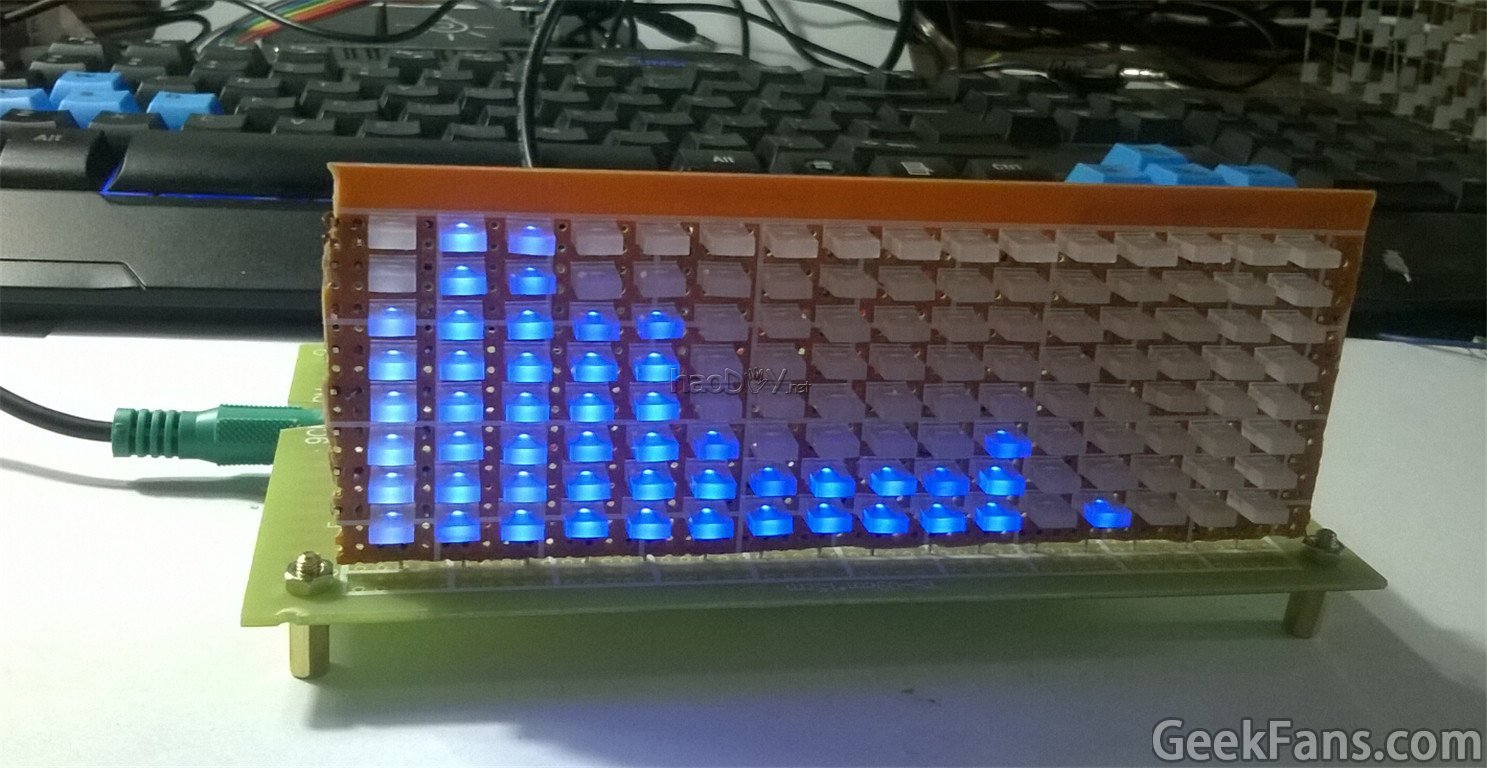

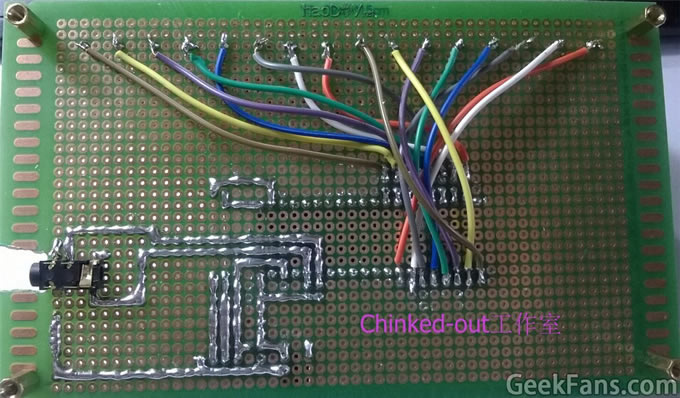

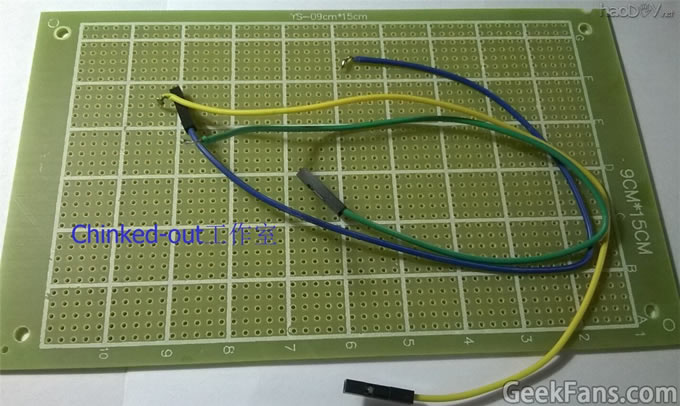

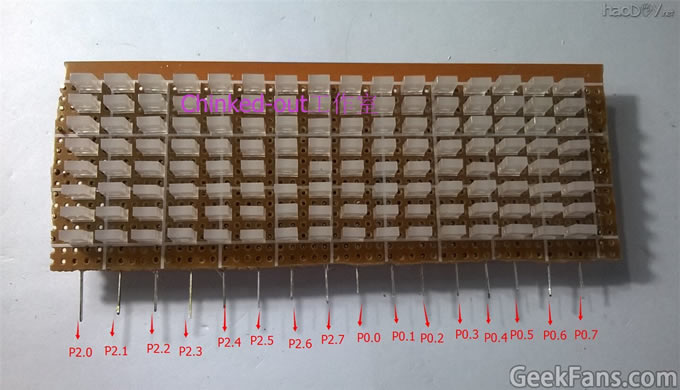

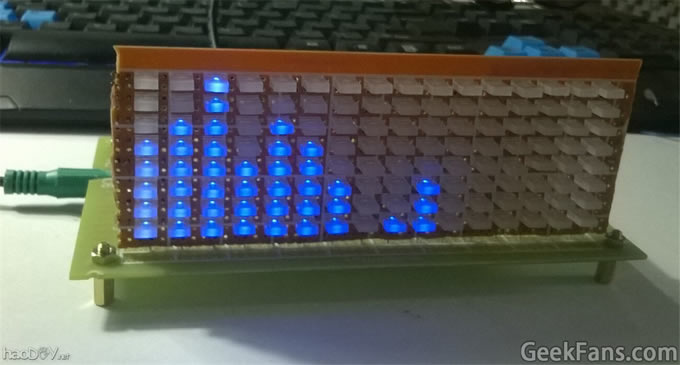

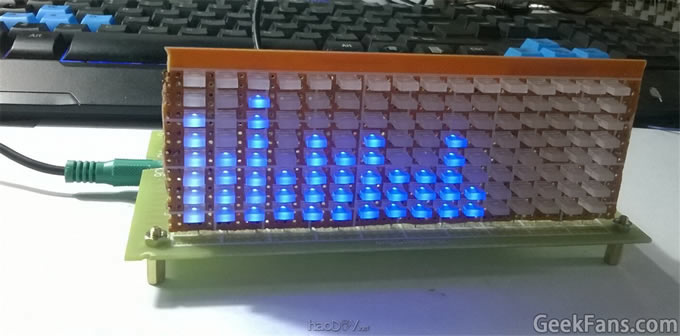

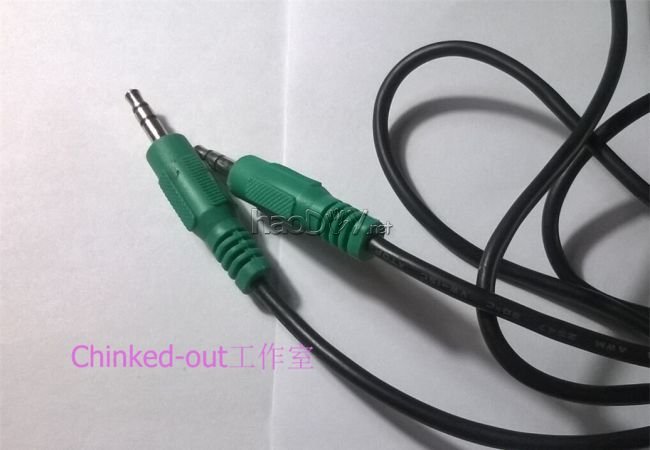

视频里的是工作室新新推出的8*16频谱套件，当然，本着开源的原则，以下是洞洞板的制作教程。 原理图和源代码： 公开的源代码只有频谱显示部分，视频演示里有稳定显示，购买套件才有这部分代码。 一、元件和材料准备 图1  STC15系列是不需要外置晶振和复位电路的，所以元件只需要这么多。唯一要说明的就是3.5mm耳机插座，这个不同规格的插座两个声道焊点肯定不一样，工作室使用的是PJ-327A型，以此为例9*15cm的洞洞板2张，废弃杜邦线（可用其他导线代替）若干图2 图3  3.5mm音频线 图4  最后就是128颗灯珠了，这个肯定要多准备些，有损坏是很正常的。至于形状、规格就不做出说明了，看个人喜好。工作室使用的是2*5*7mm方形雾状蓝色灯珠。 二、制作过程 1、 LED8*8点阵的焊接 不是8*16吗？怎么会是8*8点阵？是的，就是8*8点阵，根据原理图，我们要制作的是两个8*8点阵，而不是全并联的8*16点阵，切记！！！如下图： 图5  焊接完点阵，就是点阵的连接。每个8*8点阵都有8个共阳极和8个共阴极，左边的一组阳极和阴极我分别记为红色的A1——A8和黑色的A1——A8，右边的点阵我标记为红色的B1——B8和黑色的B1——B8。根据原理图，将红色的A1——A8分别和黑色的B1——B8连接；将红色的红色的B1——B8分别和黑色的A1——A8 。如下图： 图6  这样两个点阵就并联在一起了，由于是负极和正极并联，得以在程序上分别控制。此处没有什么好的方法，只能是跳线，我跳线比较凌乱，大家可以根据自己的想法跳线，只要符合前文叙述的规律就可以了。背面跳线如图7：  2、 控制电路的焊接 由于STC15系列不需要外部晶振、复位电路，所以焊接好后的电路非常简单，在实际的焊接中，我把8只100欧的电阻焊接到了P2端口，原理图上是在P0，这个是无所谓的，因为这电阻只是一个限流作用，所以焊接在P2或是P0都可以。四个排针分别是VCC、RXD、TXD、GND，既可以供电，也可以下载程序。如图8：  图9是背面，其中1和2是声道输出，连接P1.6和P1.7就可以了，不要纠结具体是左声道还是右声道，只要两个声道连接到单片机就可以了。3是接地端，必须接地，很重要，否则会有干扰。紫色框线部分是挖掉的，否则没法插入3.5mm音频线。如下图： 图9  关于芯片型号，我实际用的是STC15F2K32S2，其实只要是STC15F2K系列就可以，不要在乎具体型号。至于能不能用STC12C5A系列替换，答案是肯定可以的，但必须要你自己会修改代码，STC12C5A和STC15F2K系列的区别在于定时器上，也就是说，涉及到定时器的程序是不能兼容的，需要根据官方手册修改，如果没修改代码的能力，不建议替换芯片。 3、 灯珠和控制电路的组装 首先把灯珠板的背面焊接好固定用的管脚（元件废弃管脚），供16根，既可以用来控制点阵，也可以用来固定。延长管脚焊接的是所有点阵的共阴极。如图10  然后翻过来，就是标号了，这里标好了连接到单片机管脚的顺序，如图11： 图11  先把灯珠板焊接到控制板上，如图12  焊接好后，就是连线了，根据图11的标号，依次跳线到单片机I/O输出，供16根线，用焊锡拖焊会美观些，跳线会很快捷。下图是跳线的连接方式： 图13  最后连接好音频线和供电线，下载好程序，如图14：  下面是频谱的工作截图，由于我手残把板子剪坏了，所以不美观，但就频谱效果而言，和成品套件里是完全一样的！    |
