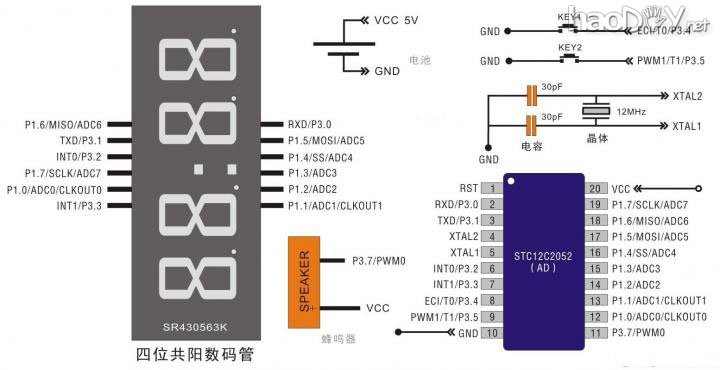

第1步电路图和材料准备电路图见图1。

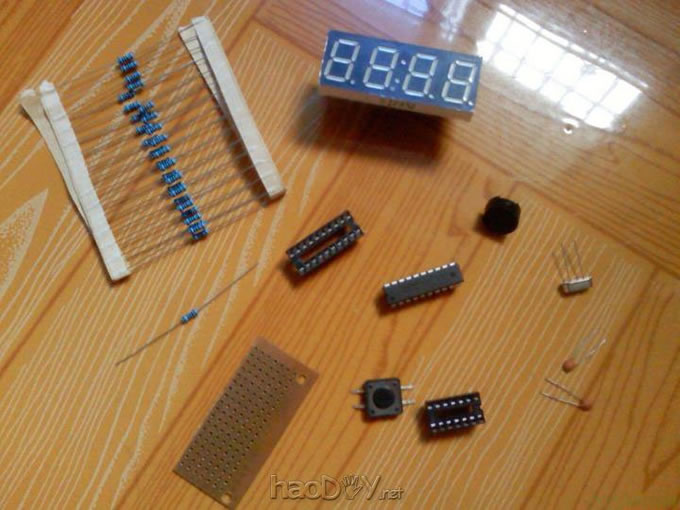

材料有以下这些:

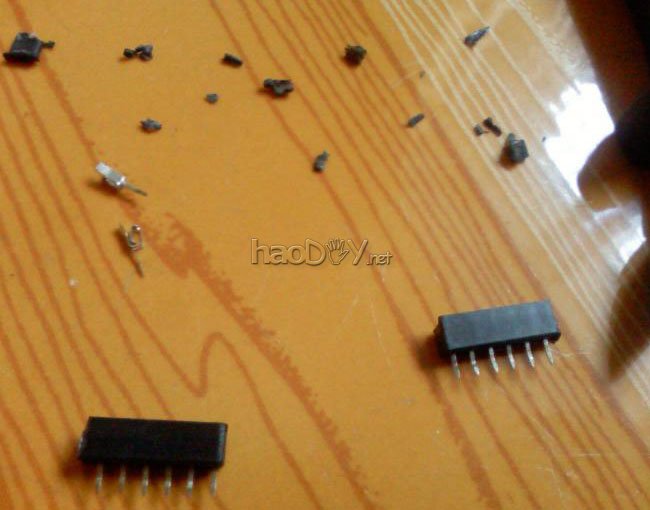

用数码管显示,单片机控制,两个按键调时,蜂鸣器整点报时。 第2步芯片处理14脚的芯片座用刀切成两半,再去掉旁边的一个脚,剩下两个6脚的插针,用来插数码管。

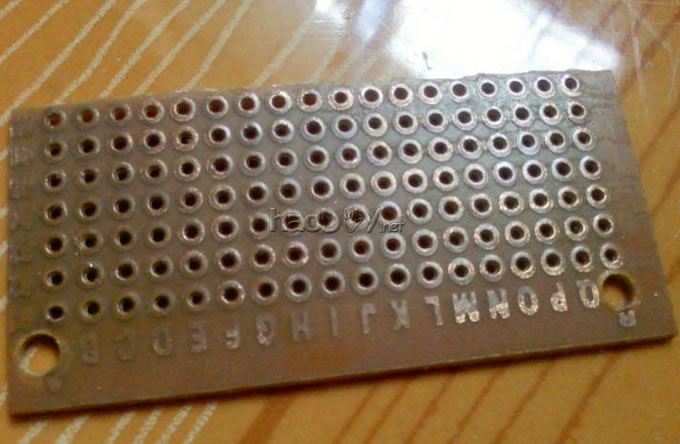

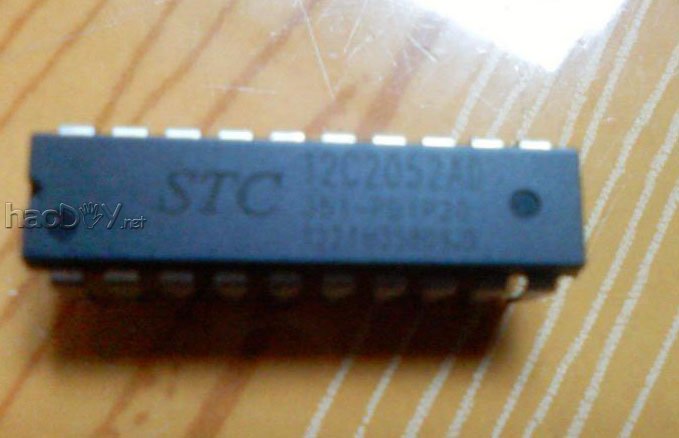

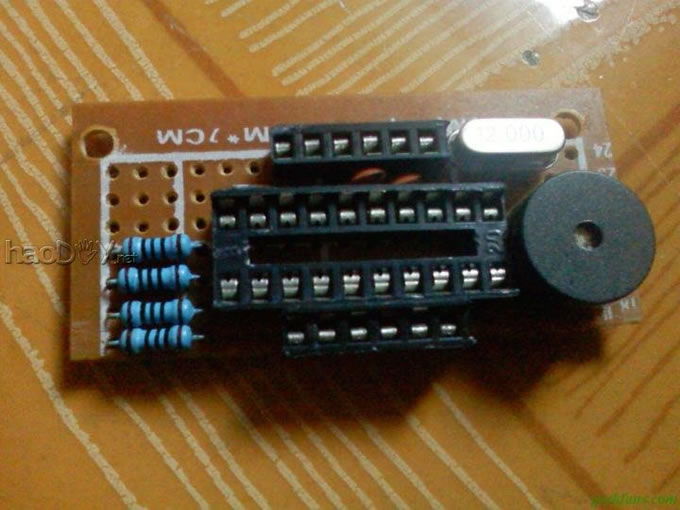

单片机+洞洞板特写如图。 第3步开始焊接开始在洞洞板上焊接,首先是最小系统。

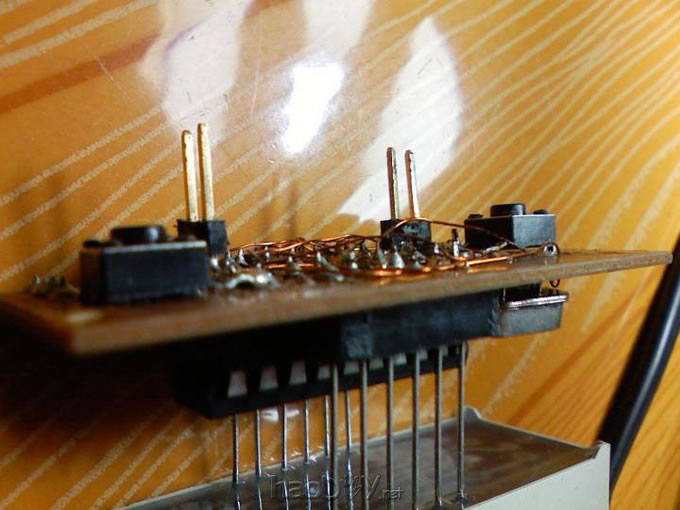

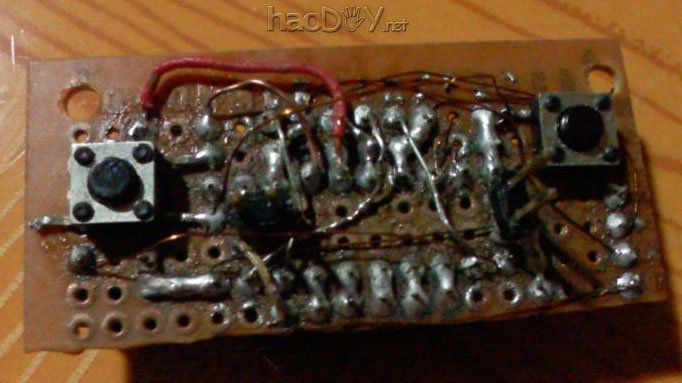

焊上4个100欧的上拉电阻和蜂鸣器 第4步背面焊接背面焊上按键和杜邦线插针。

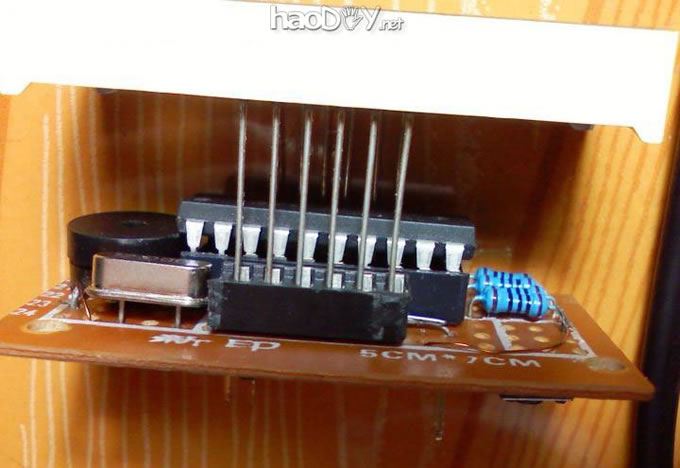

焊接完成如图2。 第5步测试

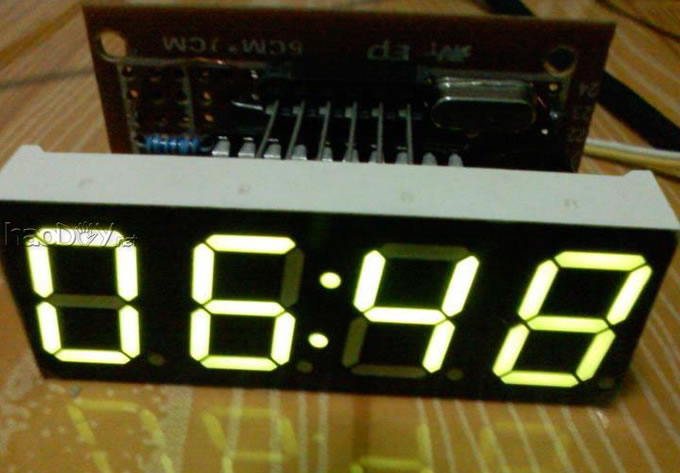

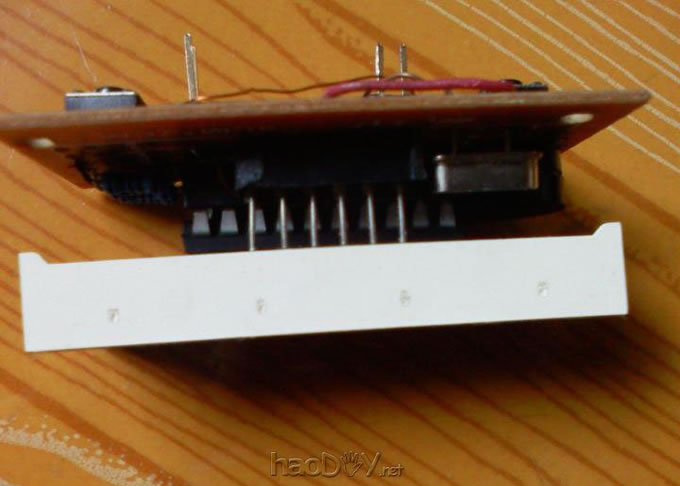

插上数码管测试。 第6步最后处理完成后把数码管的引脚剪短。

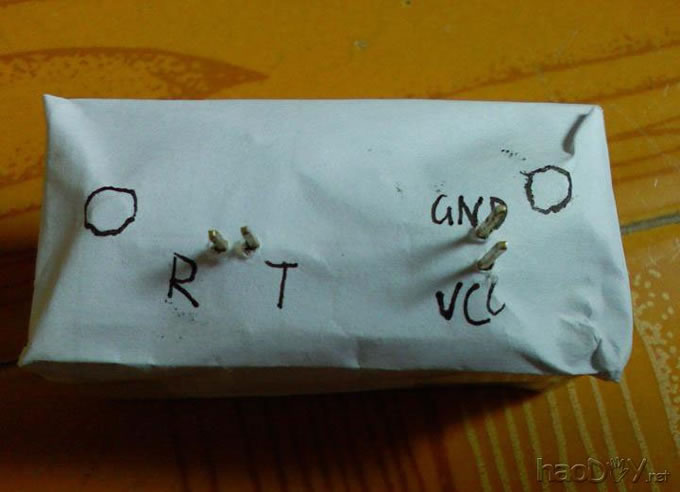

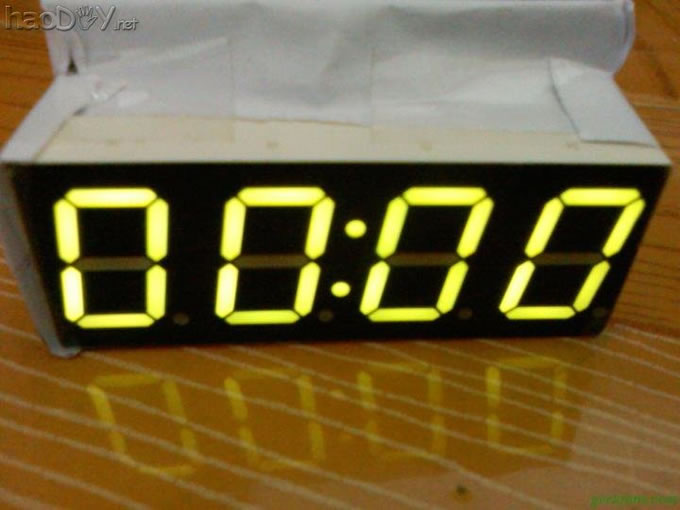

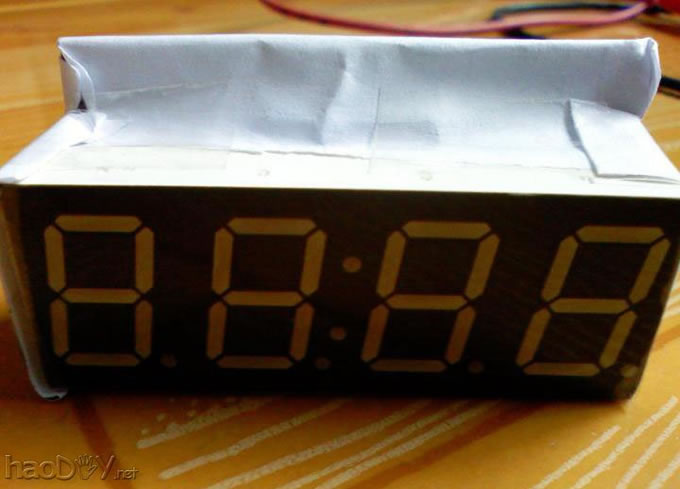

最后用一张白纸美化一下。
源程序清查看压缩文档。
