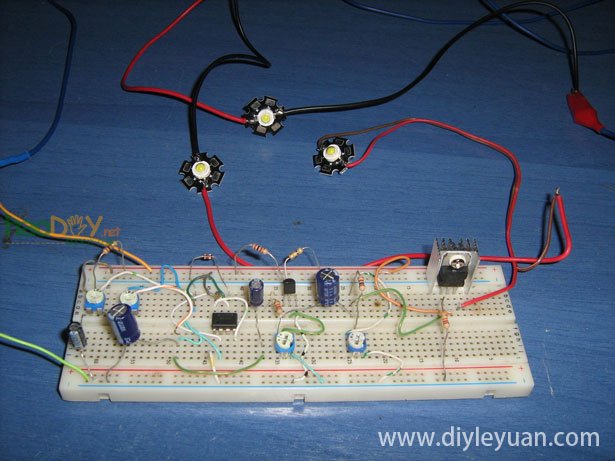

这是一个用NE555制作的呼吸/脉冲LED灯电路。这种LED呼吸灯变得非常的流行。这个电路工作在12V的电路中。我们的电脑上的电源为5V，通过普通的升压电路将5V升压到12V也可以让电路工作。 该制作有可以通过电位器设置淡入和淡出的持续时间。可以设置输出电压幅值。  用面包板搭建的电路

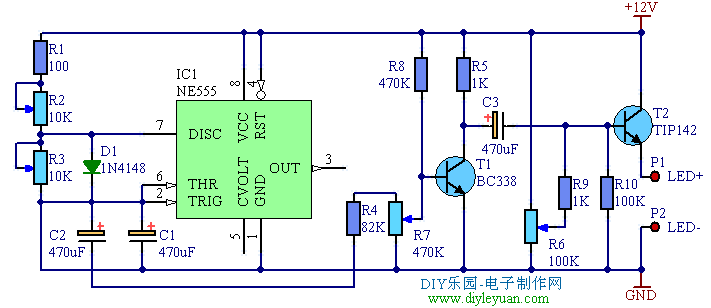

该电路左边部分为NE555组成的多谐振荡器电路，通过NE555的2-6脚输出锯齿波，见波形图。通过调节R2和R3的阻值来改变淡入和淡出的时间。2-6脚的信号通过电容C2和R4\R7输入到三极管T1进行放大，然后通过C3输入到T2的基极通过T2驱动LED。

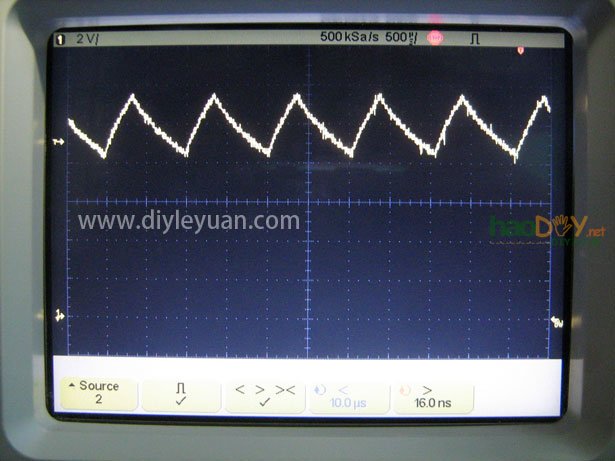

呼吸灯NE555的2-6脚的波形图
DIY乐园电子制作网整理
第一放大器（ T1 ）是一种常见的发射极与固定偏置。 R 8是基极电阻，设置操作点，和R 5是设定放大增益的集电极电阻。放大器的输出被再次耦合，但一个大的电解电容（C3） 。在该耦合电容的输出中，我们有GND周围振荡的交流信号，第二放大器的基础上，将被送入与最终幅度。由于LED的工作电压0V以上，我们需要，这种振荡转移到适当的位置。
举例来说，假如我们想要一个LED电源，从2.4到3.8伏工作。这意味着，输出振荡的幅度应为1.4伏（ ,3.3-2 .4 ） 。在C3的输出中，我们将有从-0.7到0.7伏的振荡。因此，我们需要，这种振荡转移3.1伏。这是通过加入一个直流偏置。电位器R6正是这样做的。它是连接一个分压器，并提供从0到12伏的直流电压。然后这个电压的交流电压注入。其结果是所需的振荡。
最后，该信号被送入一个射极跟随放大器（ T2 ） ，以提高电流。我选择了此阶段的达林顿对晶体管的功率，以便它能够为发光二极管提供足够的电流，也能消散足够的功率。
也有一些是你应该注意：一个发射极跟随器放大器可提供最大电流，但最大电压会低于电源电压约0.7伏。这句话的意思是，如果你打算控制一个12V的LED灯条（这是大多数人对我说，要使用） ，你将需要至少12.7伏，供应有充分的亮度。
最后一件事！要小心！正如你所看到的，我没有限流电阻的LED 。如果需要的话，否则机器人发光二极管和晶体管可能会被损坏，你需要添加一个限流电阻。我选择不加入一个电阻，因为电路可以提供准确的LED所需的电压。如果你正确地设置电路，那么你并不需要添加任何电阻。如果您打算使用高功率LED，由于高功率LED将需要高功率电阻，这是一个很好的优势。但要确保你已经正确设置电路连接之前，您昂贵的LED ！
