DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频

时间:2013-02-22 22:18来源:www.ndiy.cn 作者:pjn_1905 点击:
我的十字旋转屏其实在昨天已经发布在其他版块了而且由于以前一直也比较忙,没注意到论坛搞DIY比赛,所以等我看到时时间已经过了 先再看总体介绍图 但是,我这个DIY作品为了能跟大家分享,让更多的爱好者看到,我还是决定要发到这个版块来哈 当然,十字旋转屏

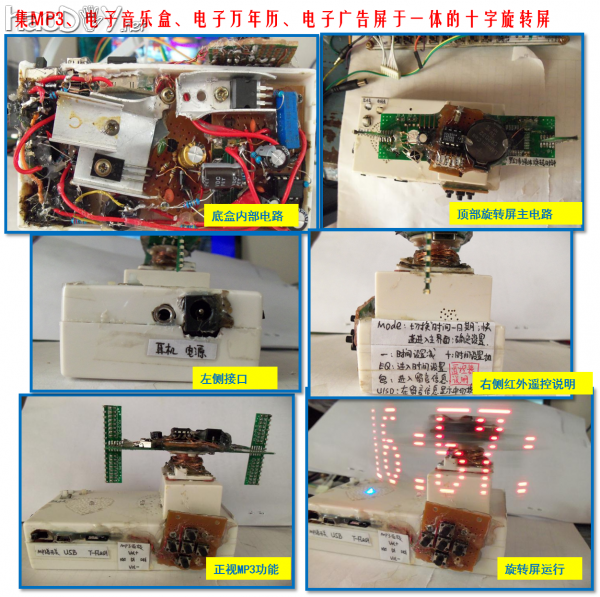

我的十字旋转屏其实在昨天已经发布在其他版块了……而且由于以前一直也比较忙,没注意到论坛搞DIY比赛,所以等我看到时时间已经过了DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频 先再看总体介绍图

DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频

但是,我这个DIY作品为了能跟大家分享,让更多的爱好者看到,我还是决定要发到这个版块来哈DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频
当然,十字旋转屏不是我原创的了,这个东西很早以前就有了,但是本着弘扬DIY精神的态度,
我可不局限于只是让旋转屏滚动显示文字就罢了……所以全新的DIY开始了……
由于这个东西是今年4月份左右弄的,弄好后送给MM了,现在也拿不回来了哈~~
所以下面介绍的图片是以前留下的,所以要详细说制作过程比较难了…
刚传了视频,也先让大家看看以下留下的视频效果……看完视频后我再用保留下来的图片和原理图、程序等尽可能的向大家
介绍以前的制作过程!
其实,我最想向大家分享的是这个显示屏的程序,我写这个程序的时候,由于网上资料不全,我自己弄了几天才终于搞垫了哈
DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频



看完视频,我将开始介绍DIY过程……
1、主旋转屏底盒及电路等
我也去网上看过不少DIY高手用身边的材料做的旋转屏(有十字立体的,也有平面的),我也很是佩服。但是看来看去,他们说的材料我都不太有,而且我这个东西做出来后需要有一定的耐用性和美观性(因为要送MM嘛),所以最后主旋转屏是买了网上的套件来焊接组装。

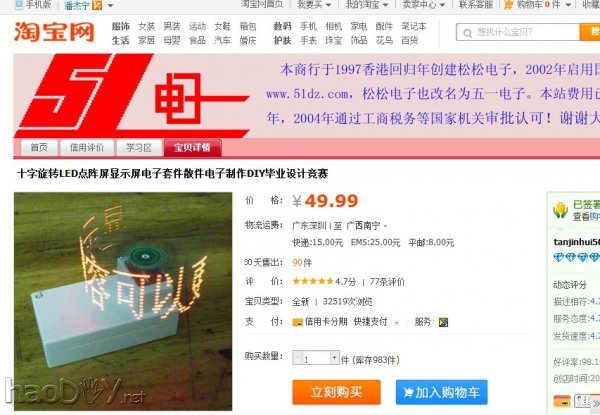

当时是在淘宝51电子买的,以下是该淘宝套件的截图
DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频

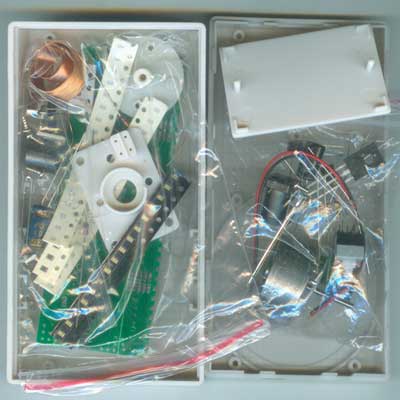

买回到的套件是这样子的

DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频

DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频

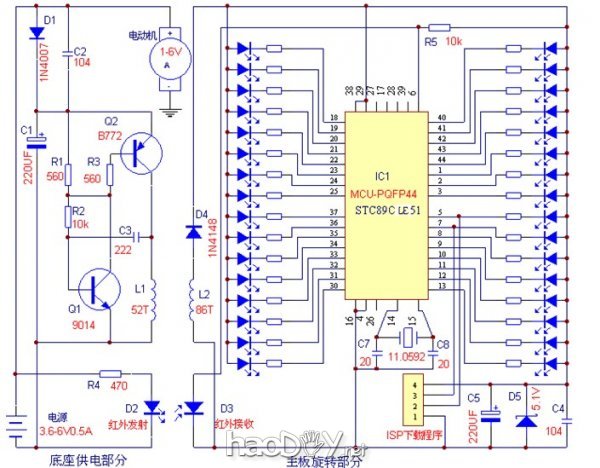

这是原理图。
具体的安装方法等等我就不多做介绍了,因为那是别人的东西了,我再说出来,只能说我剽窃别人的,具体参考这卖套件的这个链接吧,他们上面有说明http://item.taobao.com/item.htm?spm=0.0.0.33.yS9Nym&id=12577599101
而我下面主要说我对这个套件进行改装DIY的部分:
2、电源
电源我原来是用5V手机直充供电的,但由于是无线供电,最后到达顶部旋转屏的电压供不上(其实主要不是电压供不到,而是旋转屏点亮后,整体功率增强,就会导致输出的有效电压迅速下降,从而低于单片机的正常工作电压),导致单片机无法正常工作,所以为了提高输出功率,只能提高电压。我试过用9V的开关电源,可以正常工作,但电压太高就会导致互初正反馈振荡电路(在底盒内部)的三极管温度很高,所以最终我去二手市场花了4块钱买了一个诺基亚的直充,上面标称是输出5.7V,我用万用表量过,也差不多,刚好合适哈,我再在次级线圈上多绕了几圈,次级感应出来的电压就更大,更合适了。
3、顶部旋转屏DIY

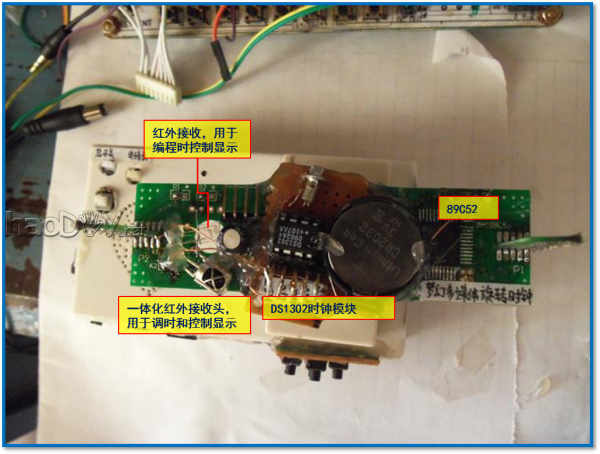

原来的套件使用的是STC89C51RC的单片机,我为了能多写点程序和添加功能,我换成了52的单片机
DIY集MP3、电子时钟、电子音乐于一体的梦幻十字led旋转屏附视频
