摘要
之前在网上看了一些光立方的演示视频，被它那些立体感吸引了。想到自己学单片机也这么久了，于是乎就想做一个玩玩，同时可以复习一学期以来自己的编程能力和动手的能力，一举两得是一件很不错的事情。向朋友要了一些资料，就开工了。 关键字：光立方 74HC573 STC12C5A60S2 ULN2803 电路原理图：

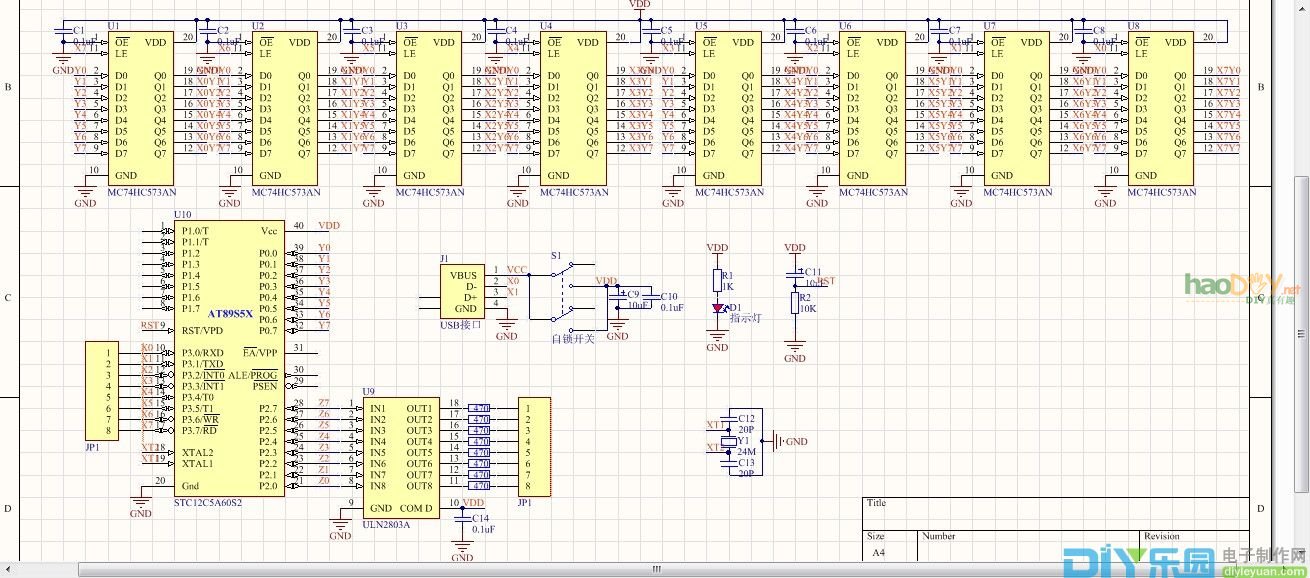

图1.电路原理图
元件的选择：
（1）由于光立方的程序量比较大，而且要求相对比较高，因此经过考虑之后我们决定用51系列的增强型芯片STC12C5A60S2，选择的理由： 1.无法解密，采用第六代加密技术； 2.超强抗干扰； 3.内部集成高可靠复位电路，外部复位可用可不用； 4.速度快，比8051快8-12倍； （2）由于灯的个数比较多，因此所需要的电流相对也比较大，所以选择ULN2803，ULN2803是八重达林顿，1 至 8脚为8路输入，18 到 11脚为8路输出。驱动能力 500MA \50V。应用时9脚接地，要是驱动感性负载，10脚接负载电源V+。输入的电平信号为0，或5V。输入0是，输出达林顿管截止。输入为5V电平时，输出达林顿饱和。输出负载加在电源V+和输出口上，当输入为高电平时，输出负载工作； （3）由于在刚刚接触锁存器的时候，就接触了74HC573，对它的使用也比较成熟，因此在驱动部分使用了熟悉的74HC573，其优点有： 1.高阻态;就是输出既不是高电平,也不是低电平,而是高阻抗的状态;在这种状态下,可以多个芯片并联输出； 2.数据锁存;当输入的数据消失时,在芯片的输出端,数据仍然保持； 3.数据缓冲; 加强驱动能力； (4)LED灯的选择，出于外观和整体的形状美观，个人推荐雾面蓝光方型LED。但是由于当时去电子市场没有找到，最后用了雾面蓝光草帽型的LED灯（结果问题也是出了一大堆）。 电路的组装与焊接：

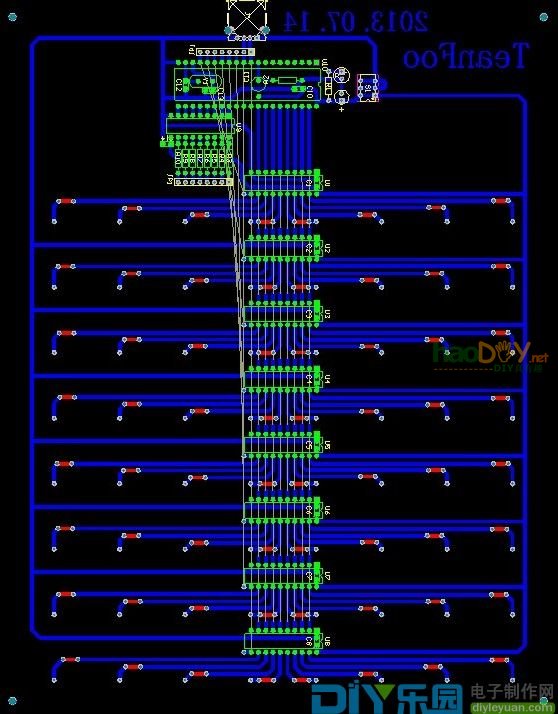

图2.电路PCB图
这是布线完成的PCB板子，由于之前选错灯的原因，我后面又在每个573的输出口加了1N4148二极管。原因是因为这种小灯的反向漏电流比较大，导致整个立方在不接负极的时候也会发光。加二极管之后，它们每个角输出就都互不影响了。同时，每片573的数据口是分别并联到P1口的，板子上没有布线，在这里我是用单股导线一条一条连上去的。
下面是板子的制作过程：
