大家都能diy制作的led数码钟

时间:2013-03-22 17:34来源:www.crystalradio.cn 作者:jdlu 点击:
我今年九月份开始学习单片机,主要是为年底退休后有点事好做做,大概所有学单片机的朋友都要做一次数字钟一样,我当然也不例外。在买来的开发板上做只完成了程序部分,学单片机必须自己动手做一做。开发板上的数码管太小了。我决定用一种比较大的来做。应该

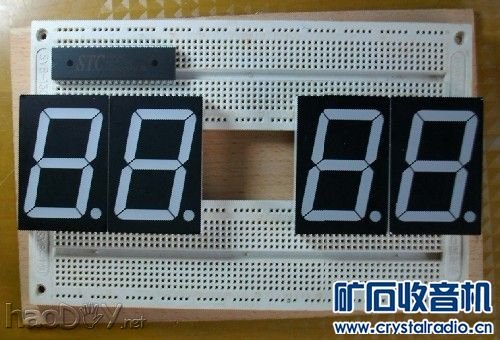

我今年九月份开始学习单片机,主要是为年底退休后有点事好做做,大概所有学单片机的朋友都要做一次数字钟一样,我当然也不例外。在买来的开发板上做只完成了程序部分,学单片机必须自己动手做一做。开发板上的数码管太小了。我决定用一种比较大的来做。应该是1.8英寸的吧。看照片一:
大家都能diy制作的led数码钟

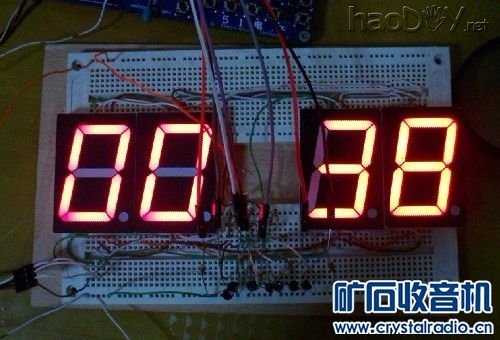

先用面包板搭个线路试试,成功了再动手做不迟。照片二
大家都能diy制作的led数码钟

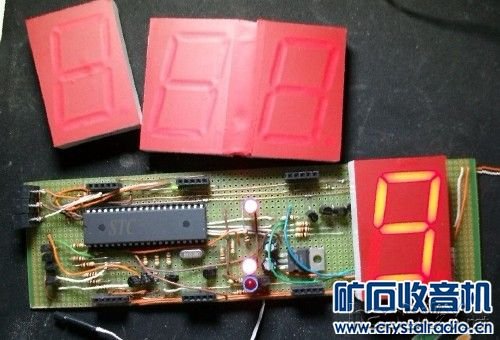

我自己第一次动手,还是用洞洞板来做,要学做印刷板(现在都叫PCB了)还需要一段时间的学习,我等不及了。洞洞板高度和数码管一样高。数码管使用插座,这样单片机和其它元件都可以放在数码下面了。照片三
大家都能diy制作的led数码钟

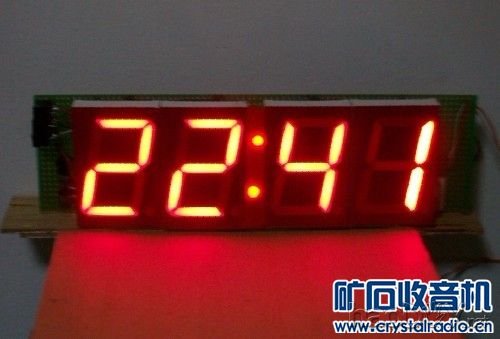

数码管不亮时是黑底白字,我用红色的自粘纸贴在上面,这样白的黑的都看不见了,好象好看点。照片四
大家都能diy制作的led数码钟

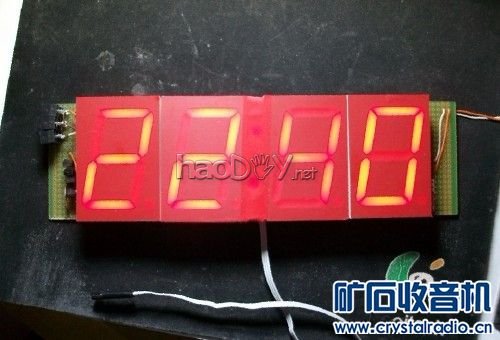

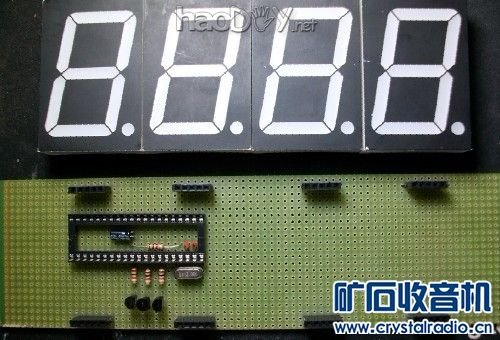

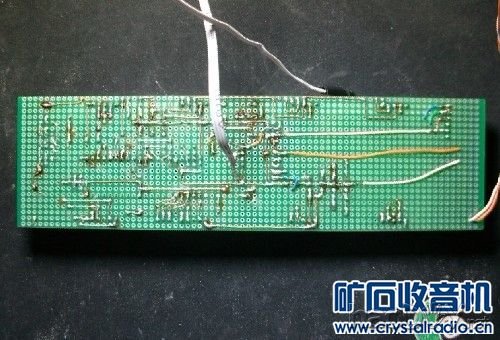

这次没有用1302时钟芯片,是用单片机的计时器做,我感觉用1302和用计时器差不多,都不大准,可能是晶振问题,一元钱都不到的晶振也不能指望它有都准。加了温度显示。经实验测温管不能放在数码管下面或单片机边上,要连线拖出来尽量远离发热元件,我开始放在里面温比放在外面差4到5度。用洞洞板做就是越做越乱,最后完成就一塌糊涂了。有先见之明,把数码管续个放上就眼不见为净了。照片五六
大家都能diy制作的led数码钟
大家都能diy制作的led数码钟
大家都能diy制作的led数码钟

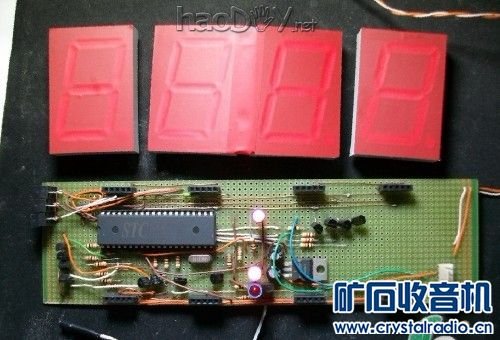

看来只要自己动手,做做也不难,我能做你也一定能。照片七
大家都能diy制作的led数码钟
附线路图: (责任编辑:admin)
