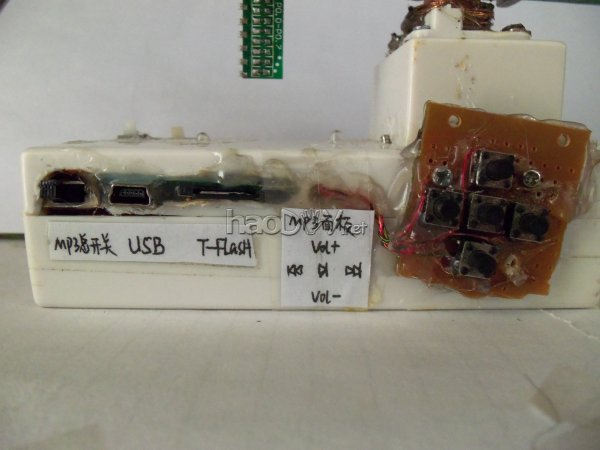

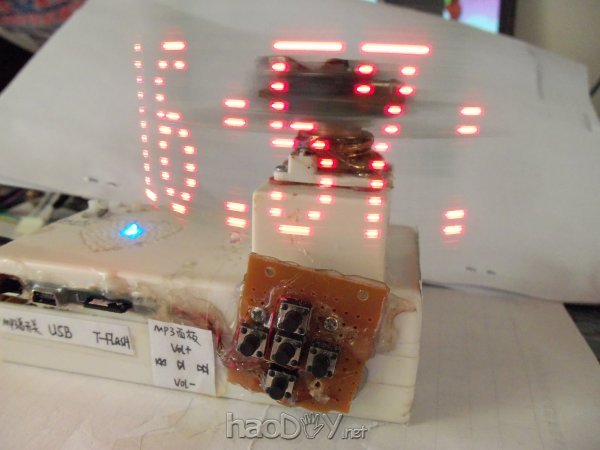

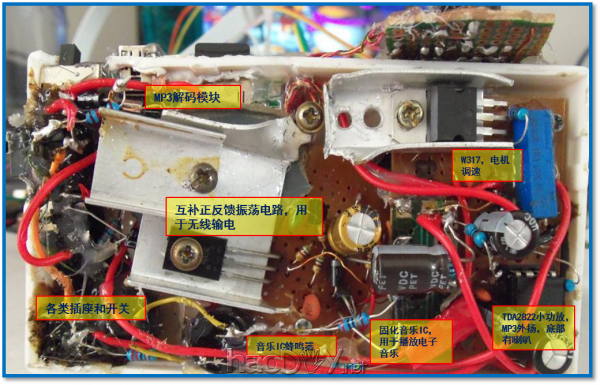

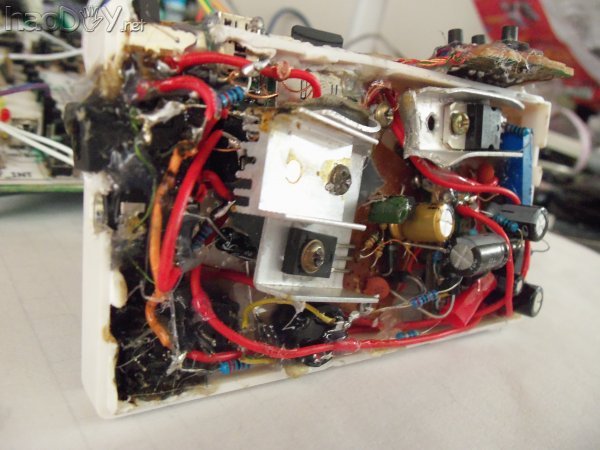

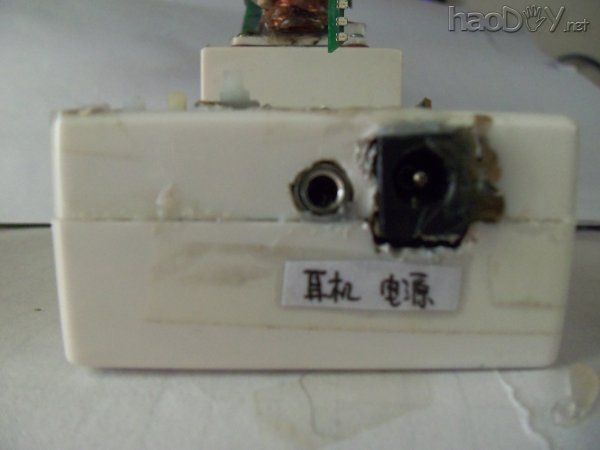

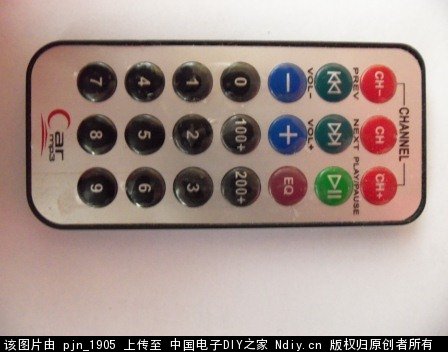

看上面的图片，大家会发现，我自己用洞洞板加了一个DS1302的时钟模块进去，同时还添加了一体化红外接收头用于调时间和控制显示。特别说明一下，一般51单片机有4个IO口，而这个旋转屏套件是两个（红色和绿色）16路流水灯直接加限流电阻后连到单片机的32个IO口，所以按理来说单片机的IO口已全部占用。但是这个单片机不是一般的51单片机，它还有4个P4的IO口。这多出来的4个IO口，一个我用于普通红外接收（用于编程时控制显示的），一个用于一体化红外接收头，另外两个用于接DS1302，但DS1302一共要接三根线，另外一个IO口哪里来呢？实际上另一根线我接到了其中一个绿色LED上，所以，时间的显示只能显示红色，而且看视频你会发现显示时间时上面有一绿色的灯环在亮，这是DS1302控制线控制绿色LED发出来的。具体的，各位高手看我程序就懂了。对于P4口的定义等等，可以参考我的C程序哈~~  还有，我用到的遥控器是这种常用车载MP3的遥控器，估计现在很多开发板也是附带这种红外遥控器，可以对时间和显示进行控制。  4、底盒内部电路介绍 底部的DIY才是我自己的核心哈。   下面从左到右给大家介绍一下： （1）最左边是一些开关和接口，主要有MP3耳机接口、电源输入接口，开关主要有MP3独立总开关、旋转屏总开关、电机开关、电子音乐开关。 （2）MP3模块 MP3模块是买网上的夹子MP3  就是这种，大概10块钱左右。里面主要就是一个MP3解码芯片，把外壳去掉，在底盒合适位置凿个洞就装上去了哈，MP3模块的供电也是直接接电源接口（5.7v）。因为电源是接到MP3模块的USB接口上，本应5V供电，现在电压过高了，因此为了保险起见，串联了一个1N4007二极管才按到MP3模块的USB接口的，这样1N4007降了0.6-0.7V左右，MP3模块就可以工作了。但是实际却发现，有时给MP3供电却没反应，后面想到，平时MP3模块不工作时，两条电源线呈高阻状态，而1N4007要导通工作时，两端要有0.2V左右的压降，因此，在1N4007输出端我加了一个20K的下拉电阻哈，电路就像下面这样子  ，这样就保证每次都可以上电启动MP3了。 还有耳机的接口啊什么的，在底盒左侧我都重新单独弄出来，接法就不说了，大家都懂的。 MP3我弄有单独的总开关，在左上角位置，同时MP3的五个按键我也全部引出来了，那几个按键大家参考一下插卡MP3的原理图就会发现，那是模拟按键，而不是数字按键。因此，好像五个按键我一共引出了八条线出来，有三条是公共的，还是五条是分别控制五个按键。而且节省体积，我引出的引线是用烂耳机里面的漆包线作为导线的，同时上面连DS1302模块也是用那种线。下面是最终安装好的MP3效果图   （3）无线供电模块 (责任编辑：admin) |
