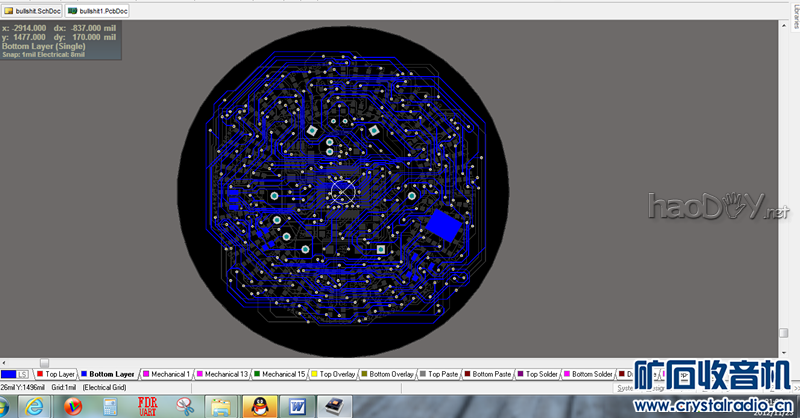

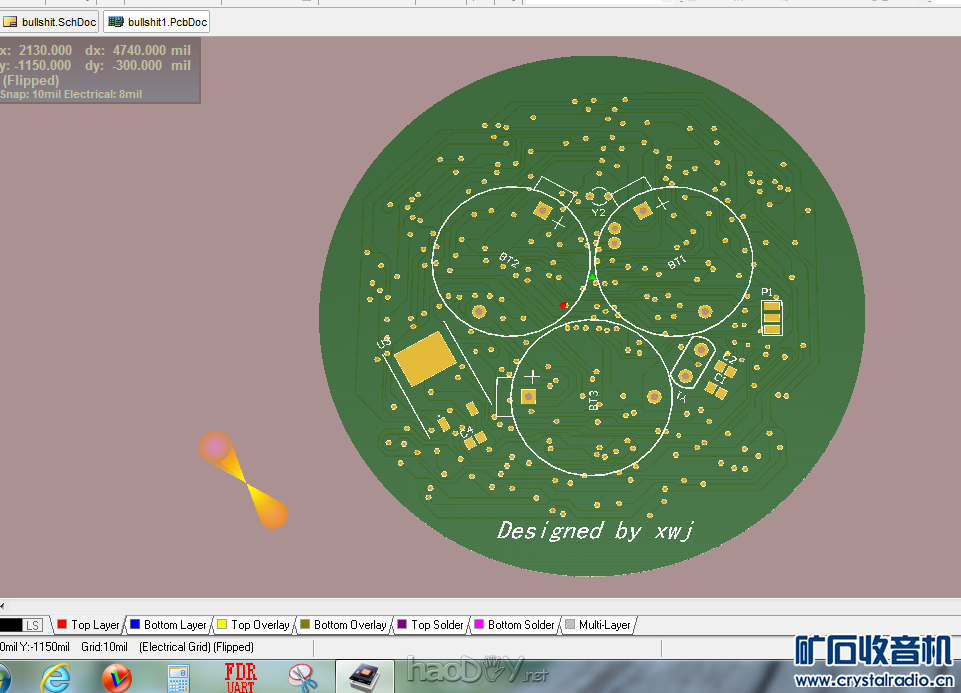

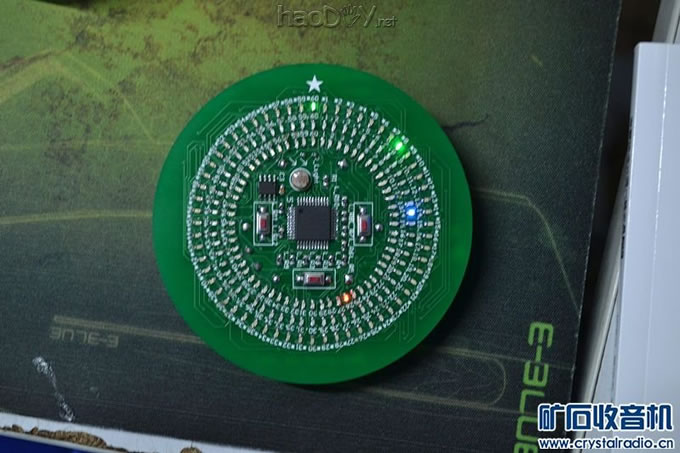

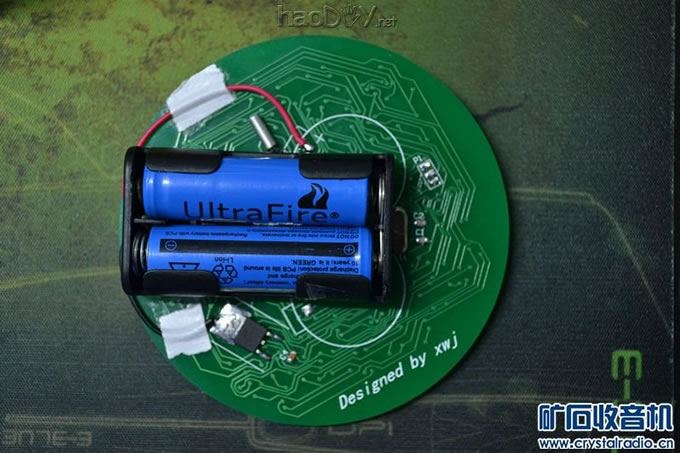

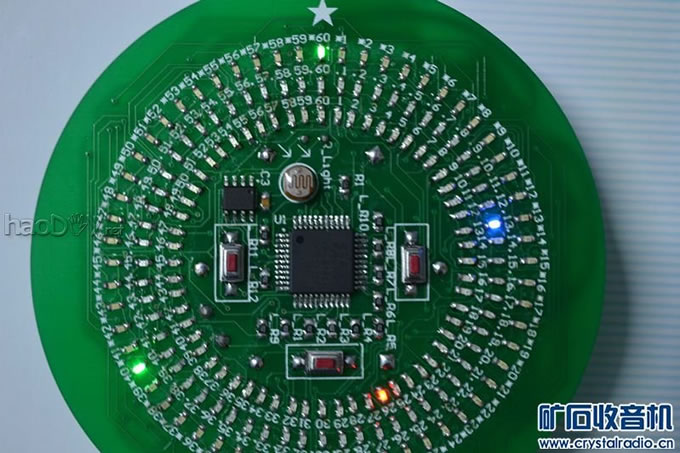

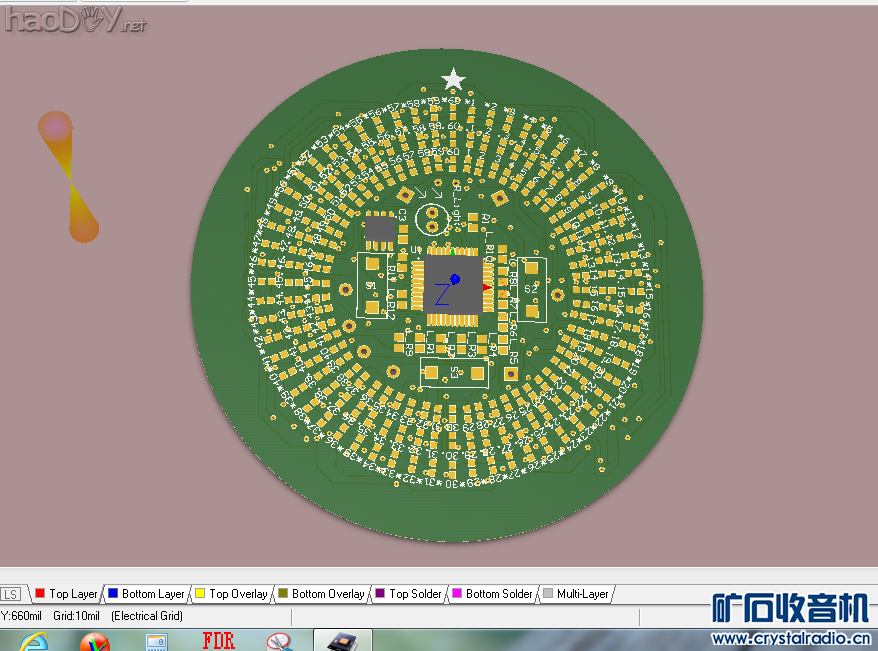

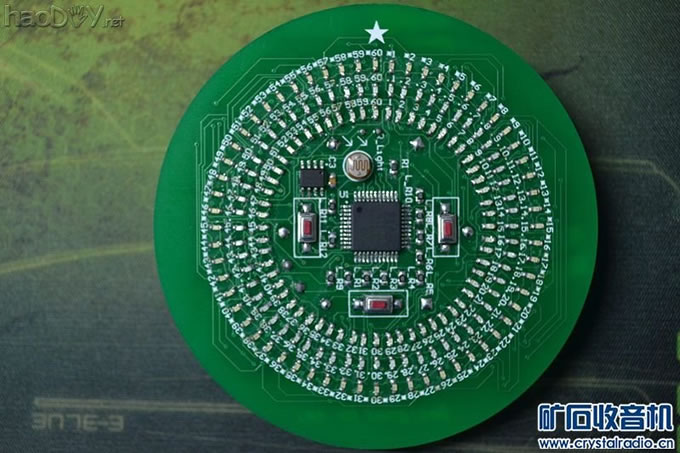

很久以前在一个论坛（后来知道是阿莫论坛）看到有人做过led怀表，觉得很炫，但是当时没有什么基础，就瞅瞅新鲜罢了。最近心血来潮，又一次搜索led怀表，参考了别人的创意，做了一个独一无二的ledwatch。但是有句话我必须说清楚，我只是参考了别人的创意（仅仅是一张成品图罢了，我会上传），电路原理以及源程序绝对出自本人原创。以下是这个被我称为“高富帅才能用得起的手表”的一些诞生历程。为啥说只有高富帅才能用得起？发完图我再解释  参考大神的成品图（单片机430，led数目132，他这个网上有视频）  刚开始确定led的位置的方法  基本完成led的布局（其实这是最初的，由于其他元件布不开，我改过两三次）  布线  布线  基本完成布线（正面） #p#分页标题#e#  基本完成布线（反面）  3d示意图（正面）  3d示意图（反面）  实物（正面）  实物（背面）  正常工作中  来个特写，五点多钟了呵呵，12点位置有个参考led，便于晚上看时间 细心的朋友可能发现了，我没有用最初的三个纽扣电池。为什么呢？因为，纽扣电池的放电电流是0.4mA，而我的板子待机电流（由电源芯片引起）就是4mA，所以三颗崭新的纽扣电池用不一会就挂了。。。这是设计时远远没有考虑到的。后来换成了锂电池14500（单节3.7v），然后修改了几个程序的bug，然后基本就完成了，到现在为止运行了两天多了。我来解释为什么只有高富帅才能用这个手表：一是灯太多了，一个一毛，180个就是18啊。二是板子厂家做的，成本上去了。三是电池就得20，而且据我这两天的测量，保守估计每天大概消耗0.1v左右的电压。最可恨的就是这最后一个原因，因为板子正常情况下是低功耗模式的，这消耗的0.1v几乎完全是电源芯片78m05的4mA静态电流造成的，我那个郁闷啊。设计时也远没有考虑到。不过可以考虑把78m05换成开关电源芯片LM2596，但是成本，以及板子已经成型，还是暂且算了吧。#p#分页标题#e# PS：原理图和pcb太大（用altium designer 09画的），发不了，有感兴趣的给我发邮件索要（1032755103@qq.com）。文件名为“真心不完美（留校察看）”的为最终程序，其他是调试过程中备份的程序，如果有人调试ad或者串口或者时钟芯片，可能用得上。本人学生一枚，所以可能不常在线，希望大家谅解。有问题我一定尽量回复 (责任编辑：admin) |
