电子镇流器改LED驱动的尝试

时间:2017-07-24 13:35来源:数码之家 作者:dywuhl 点击:
我相信在我们玩电子的爱好者手中多多少少都有几个淘汰下来的电子镇流器吧?这不我也有几个鸡肋,再加上有个闲置的24wLED灯板就有了这个尝试3个电子镇流器分别是7w22w55w脱光光看看感觉一般吧祭出咱们6.5包邮100只的FR107这个和正品1N4007比较,貌似体质要弱许
我相信在我们玩电子的爱好者手中多多少少都有几个淘汰下来的电子镇流器吧?这不我也有几个鸡肋,再加上有个闲置的24wLED灯板就有了这个尝试
电子镇流器改LED驱动的尝试

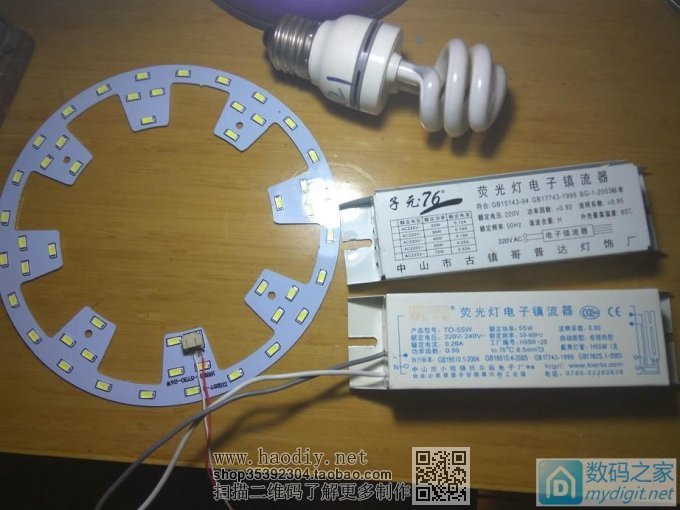

3个电子镇流器分别是7w22w55w
电子镇流器改LED驱动的尝试

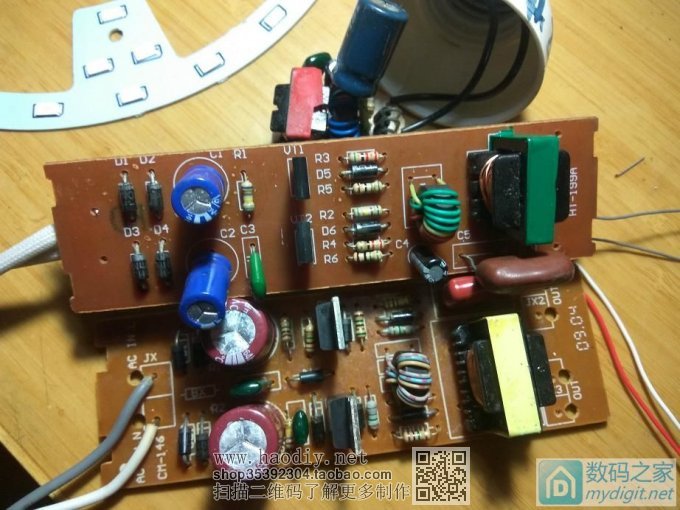

脱光光看看感觉一般吧
电子镇流器改LED驱动的尝试

电子镇流器改LED驱动的尝试

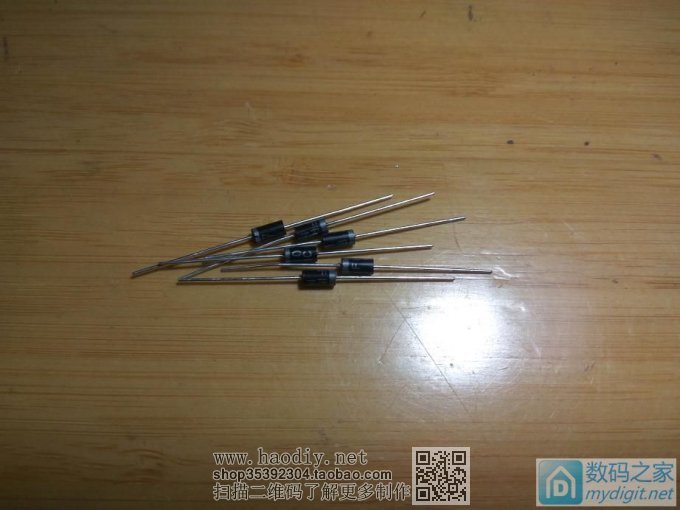

祭出咱们6.5包邮100只的FR107
电子镇流器改LED驱动的尝试

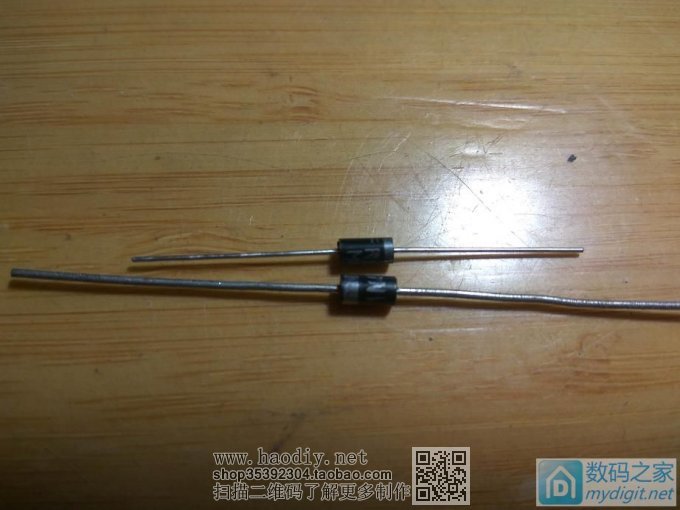

这个和正品1N4007比较,貌似体质要弱许多(下边的是1N4007)
咱们不管他,反正多得是,坏了就换
电子镇流器改LED驱动的尝试

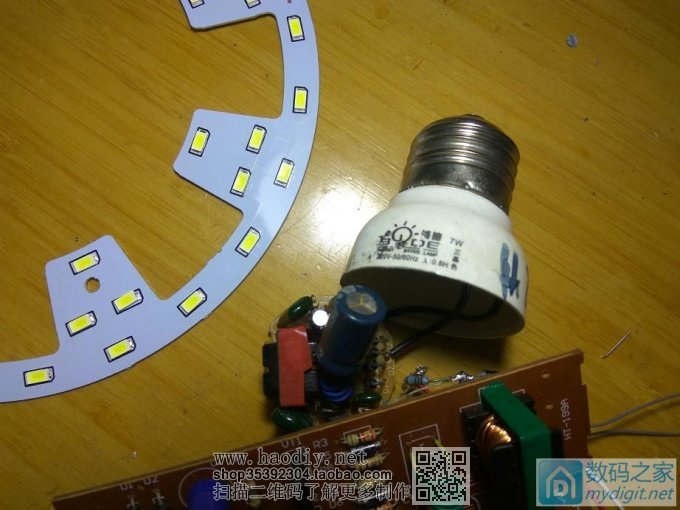

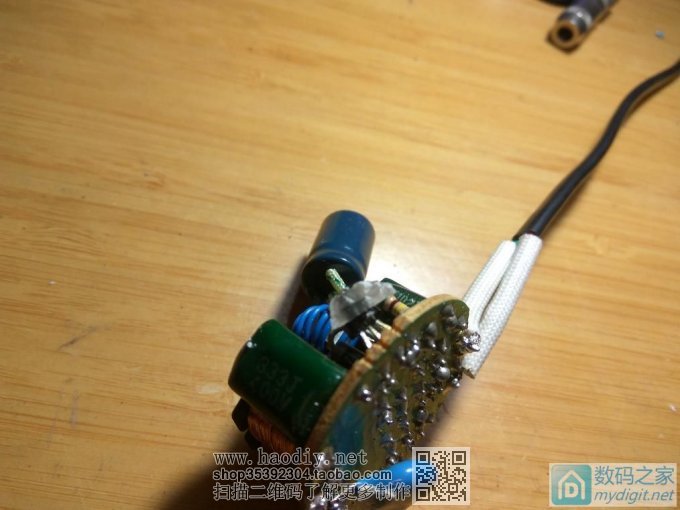

先拿那个最小的开始,结果接上没有反应,没有输出,寻思那里出问题了?估计是环路反馈过小,就在FR107 整流桥前面并联个2.2nf电容,灯亮了。电子镇流器改LED驱动的尝试

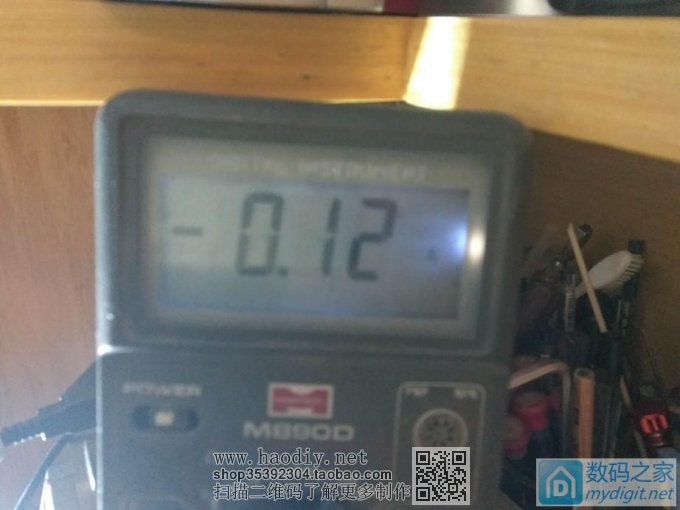

赶紧测电流,120ma,等了一分钟,关电,摸了摸功率管,微温,桥堆也是微温,可以长期工作
电子镇流器改LED驱动的尝试

换上22W的试试,230ma,也是微温,最后上55W的,400ma+,赶紧关电
电子镇流器改LED驱动的尝试

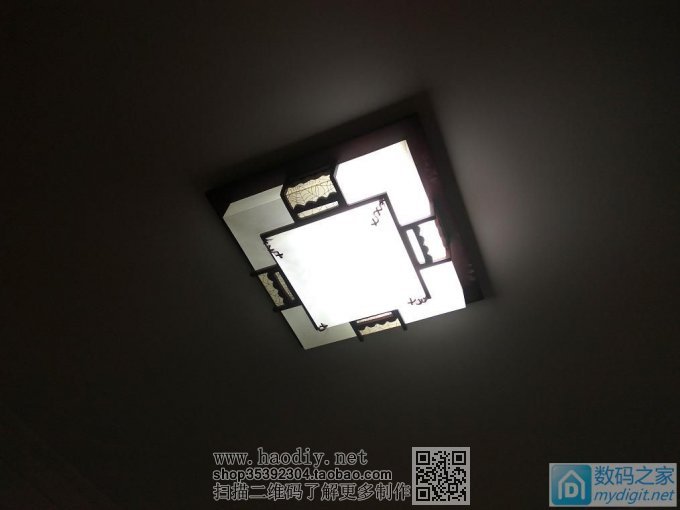

这个是22W镇流器驱动24wLED,效果不错
电子镇流器改LED驱动的尝试

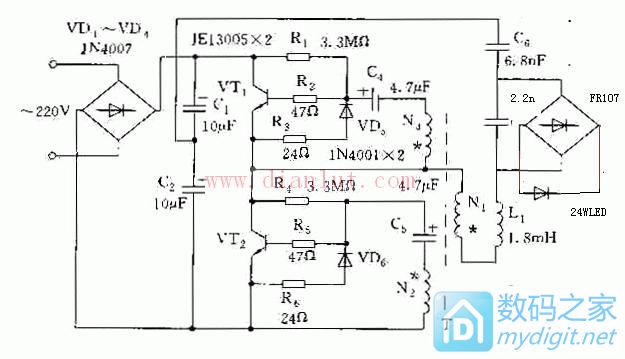

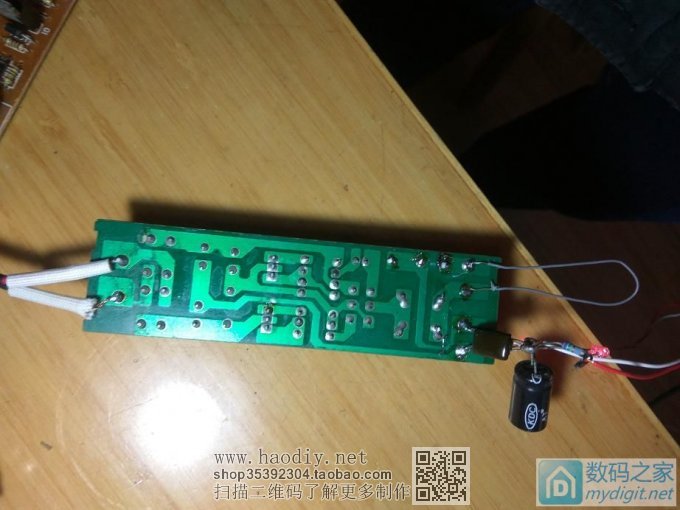

这个是更改后的电路图,没有加那个47uf电容,可以不要,
加大那个6.8nf谐振电容,可以降低LED电流哦,还有什么新玩法,欢迎大家探讨


电子镇流器改LED驱动的尝试

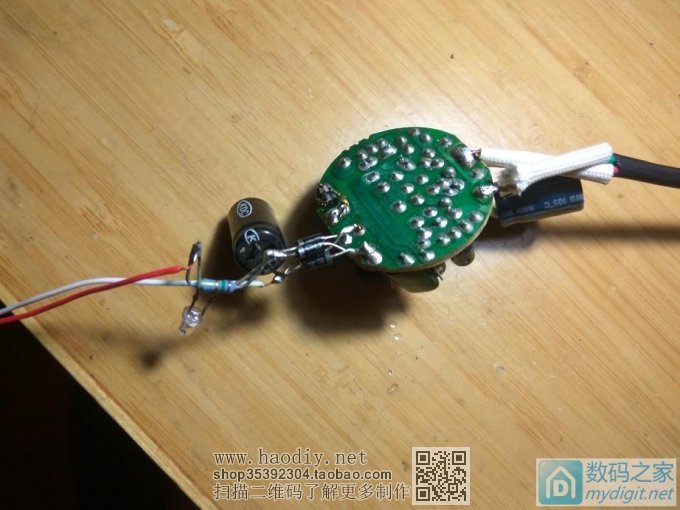

由于那个22W镇流器和LED已经安装到这个灯里面了就用那个7W的做下面的实验了
电子镇流器改LED驱动的尝试

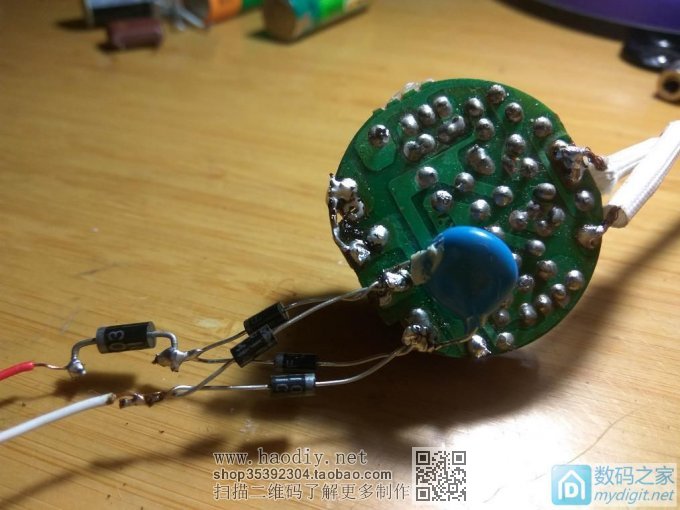

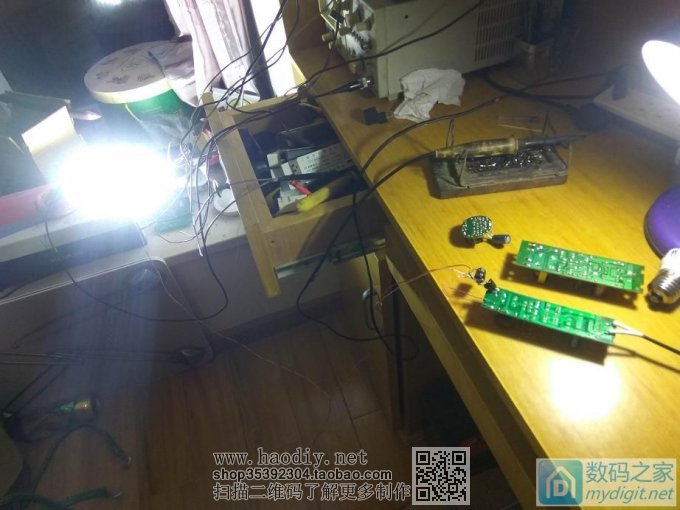

这个是搭建的测试平台4个fr107整流,再串个管子用于跨接万用表测电流,不至于烧坏LED
电子镇流器改LED驱动的尝试

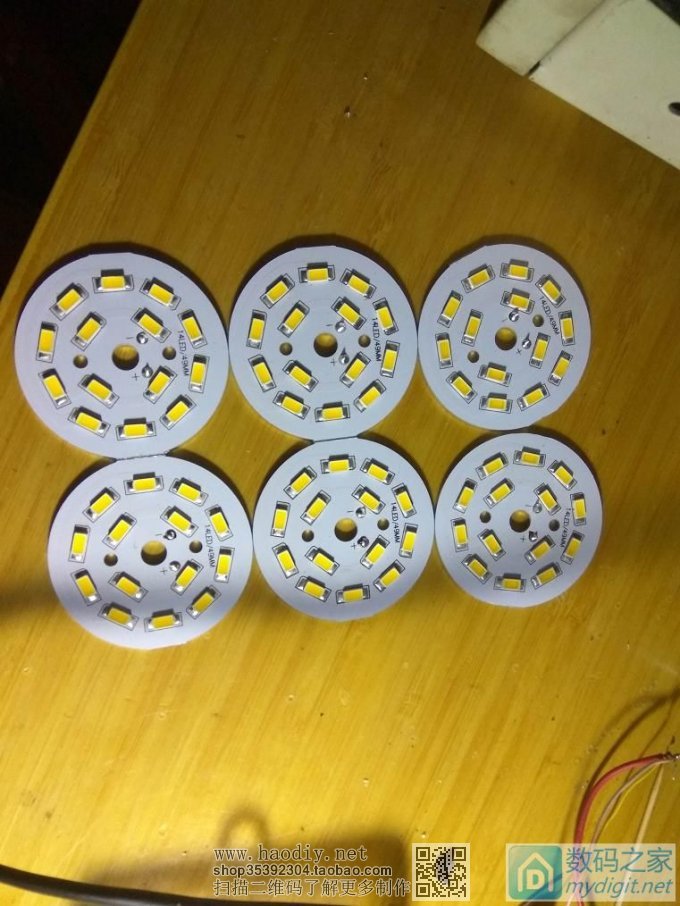

6个7W灯板每个2并7串
电子镇流器改LED驱动的尝试

13001上面粘了颗蜡烛,看到蜡烛融化了就该关电源了
结果如下:
6个灯板时 电流95ma、104v
5个灯板时 电流104ma、88v
4个灯板时 电流120ma、72v
3个灯板时 电流145ma、54v
2个灯板时 电流171ma、36v
1个灯板时 电流195ma、18.4v
可见恒流效果确实不好,并且电流随着时间有飘移,电压越低越严重
