第1步材料准备

带基座的555定时器IC

33k电阻.

8个100欧电阻

10uf到100uf电容

12颗白色LED

12颗蓝色LED

8*8硬板

开关按钮

细导线(我的是从硬盘上剥下来的导线)

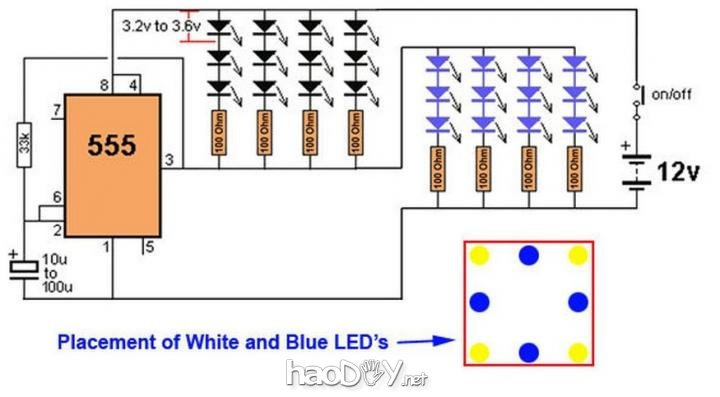

第2步电路图

上图表示的是一个555定时器可以带动的最大LED数。

白色或蓝色LED的压降是3.2到3.6V，所以只能有3颗LED串联在一起。

10u到100u的电容用于控制脉冲的速度。

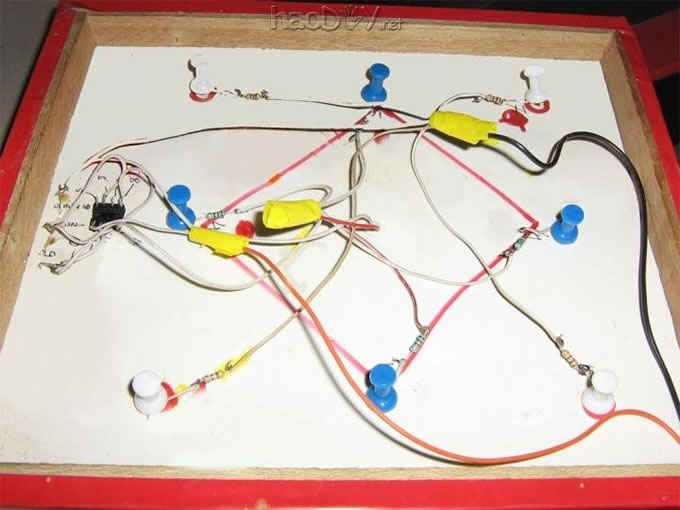

灯座用8*8的硬板制作，四边钉上钉子。把IC的底座固定在板上。

根据电路图焊接IC座的引脚导线。

把每3个LED串联起来，要注意极性

第3步制作电路

电源电压是12V DC。9V的电池也可以，但是LED灯的亮度会比较暗。

你也可以用12V DC变压器。

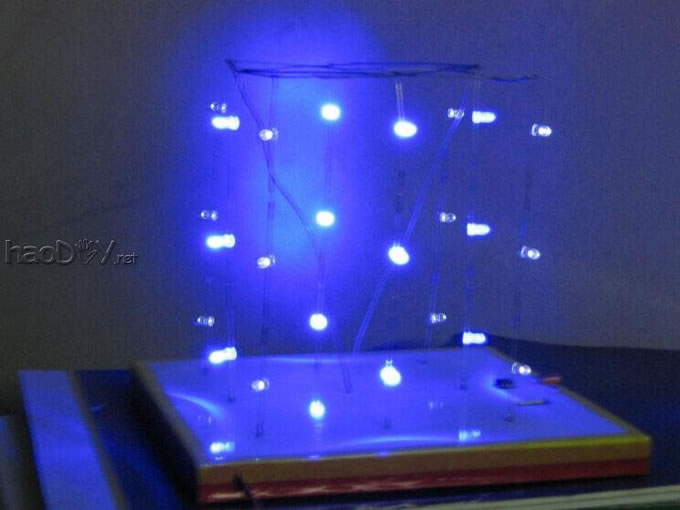

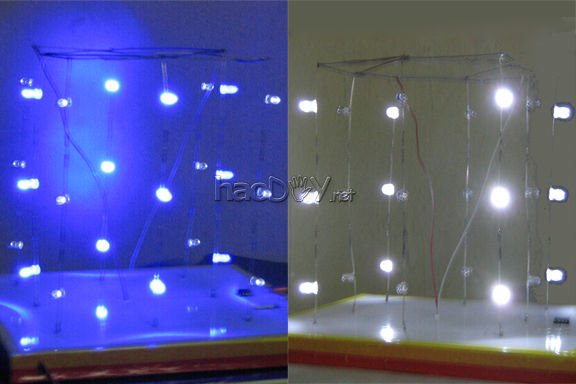

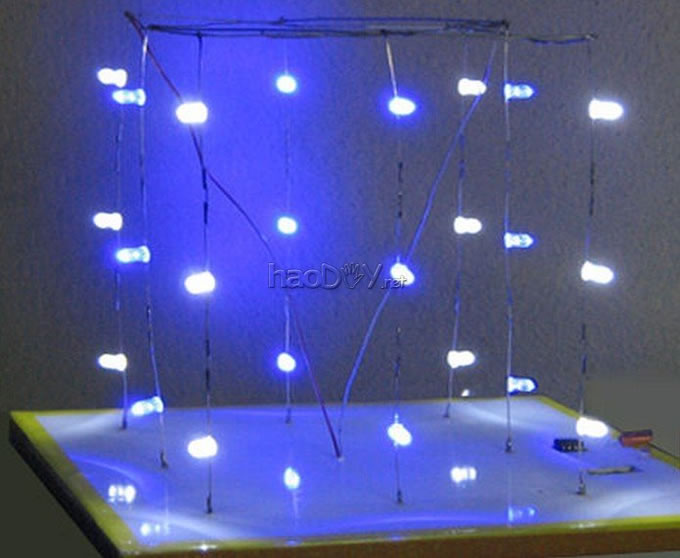

第4步完工

焊接完所有电路后，把IC 555插到座子上。

连接电源，打开开关，尽情享受这个有趣的小制作吧！
