1 设计思路

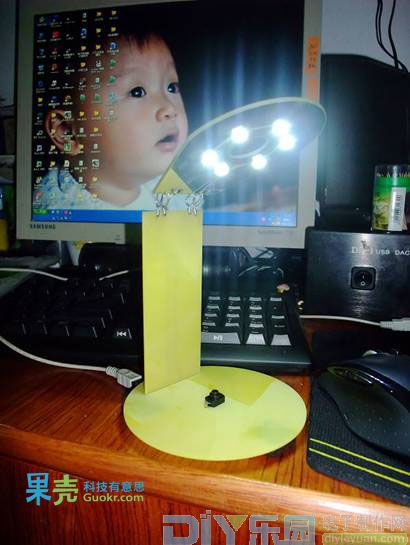

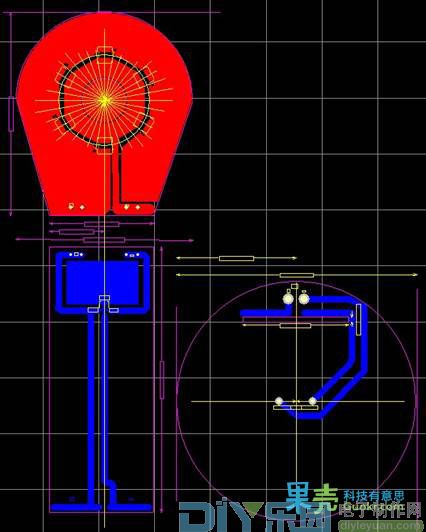

这次的构思是用PCB板做骨架和外罩形体，可以很方便的加工，而且足够坚固。下面这张是示意图。

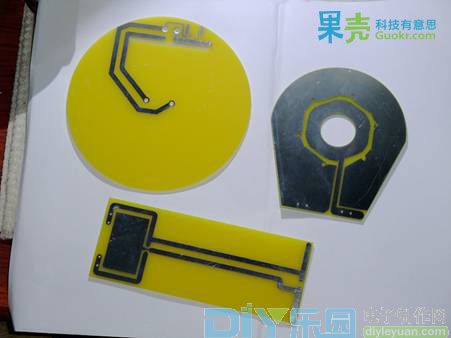

整个台灯由3个板块组成，左上方是一个灯泡状的PCB板灯头，中间开孔，6只5050白光高亮贴片LED沿圆周均匀分布，同时焊点部分外延铺铜铺满整个正面，好处有以下几点：1，散热，可以把5050LED的热量迅速导出，防止热量过高损坏LED；2，铜箔面全部镀锡，正好是一个比较不错的镜面，可以反射一些杂散光往下，降低亮度的损耗。因为5050LED的发光角度本身就是120的散射，正好可以直接用来做台灯，不用另外的聚光手段来调整光线了。实际使用起来感觉很舒服。
左下方是连接杆，中间是一颗AMC7135横流LED驱动IC，SOT89贴片封装，体积很小，输出电流可以到350MA，一般用来直接驱动单颗1W大功率LED。同样做了铺铜作为散热的手段。

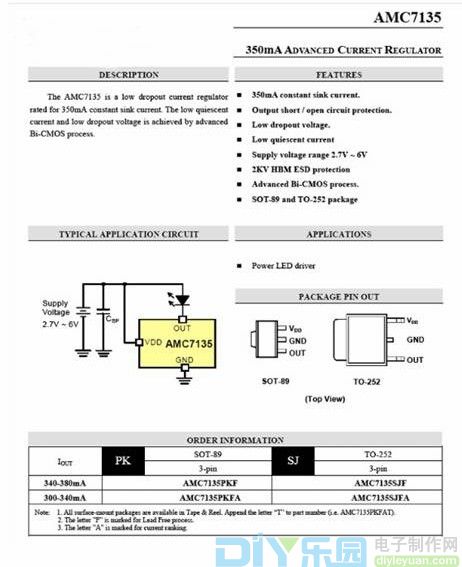

AMC7135的规格说明书

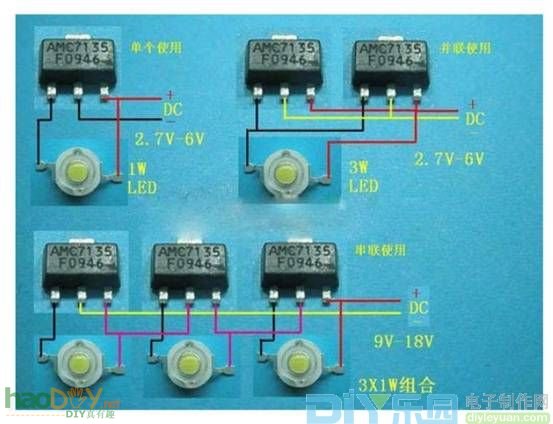

一些典型的应用电路，更多资料可以去谷歌或者百度找
右边是一个圆形的底座，靠后的部分安装了一个插座用于取电，靠前一点开了一条槽，正好可以让连接杆插进去，这样可以直接用焊锡来连接两片PCB，加固连接，而且可以导电上去。中心位置直接使用了一个手电筒用的自锁开关，用起来很方便的说。

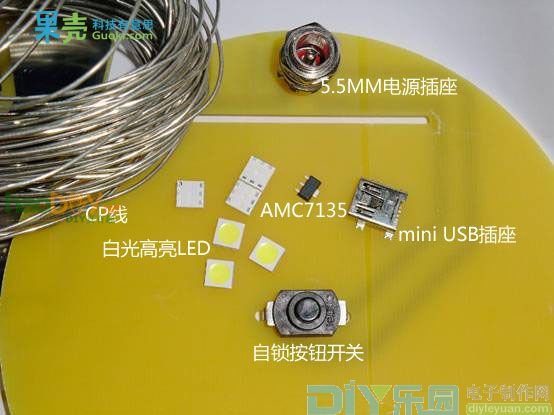

2 工具和材料
○ PCB板（淘宝上定做的，单面板外加镀锡）
○ 6只5050白光高亮贴片LED
○ CP线
