自制微距摄影照明用灯(2)

时间:2014-09-22 10:13来源:itbbs.pconline.com.cn 作者:redhill 点击: 次
微距摄影照明灯的内外部结构： 使用的发光二极管 自然光之下观看此管，是绿色；加电之后，发黄光。 45倍显微摄影： 三视图（左边是弧形，正极；右边是直线，负极）： 使用心得 1.上面所用的发光二极管，太小了，非

自制微距摄影照明用灯



自制微距摄影照明用灯


自制微距摄影照明用灯

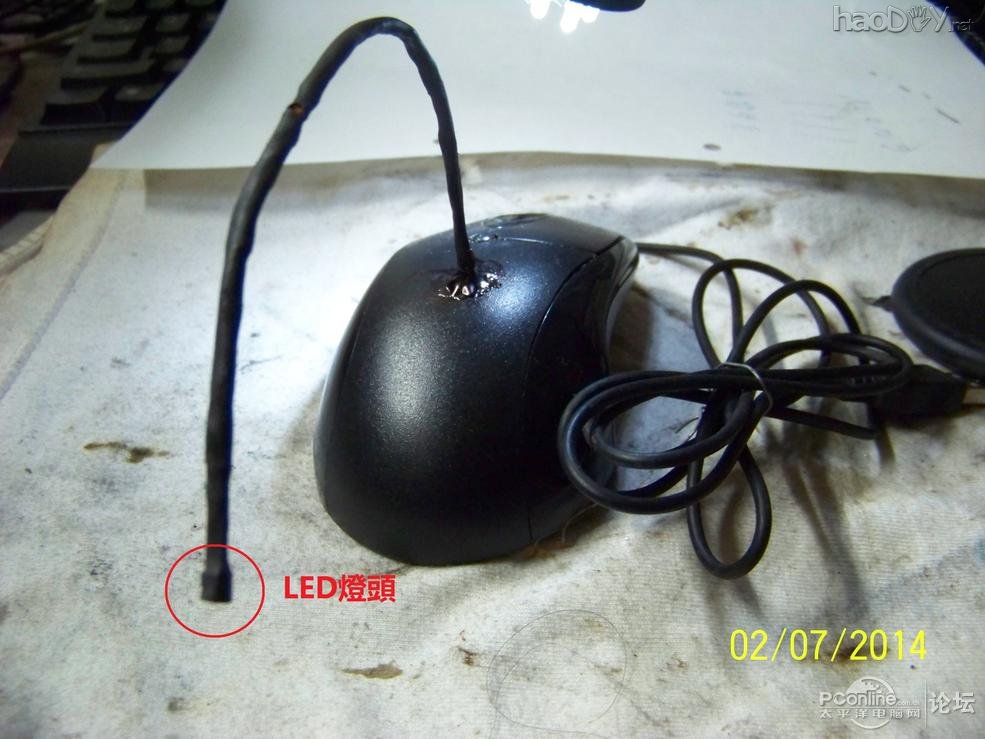

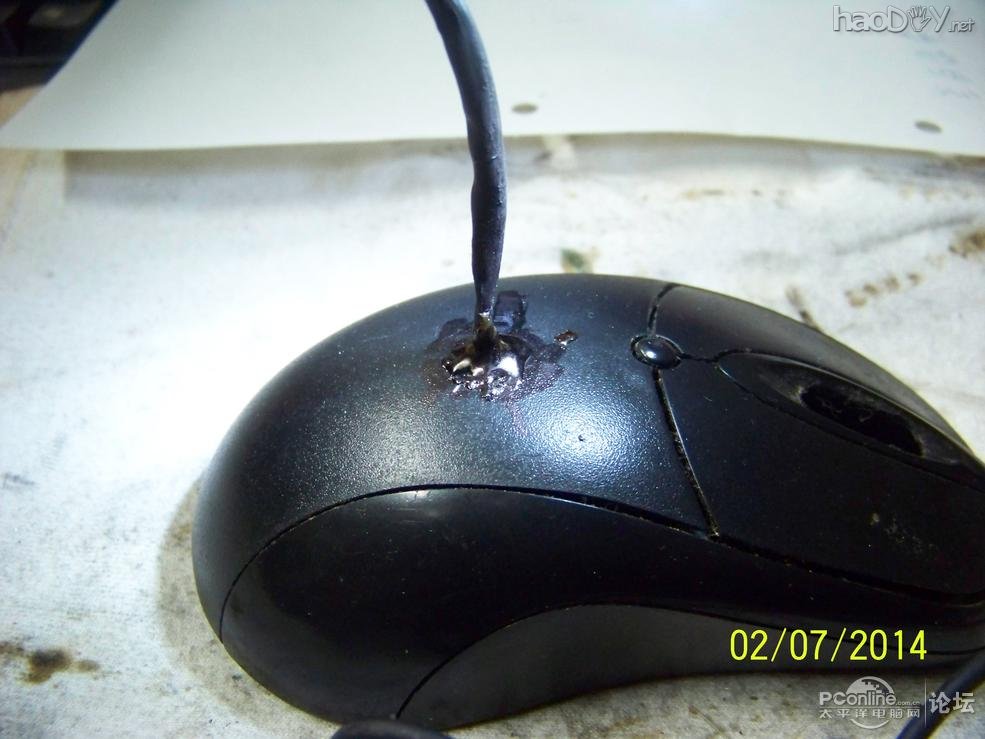

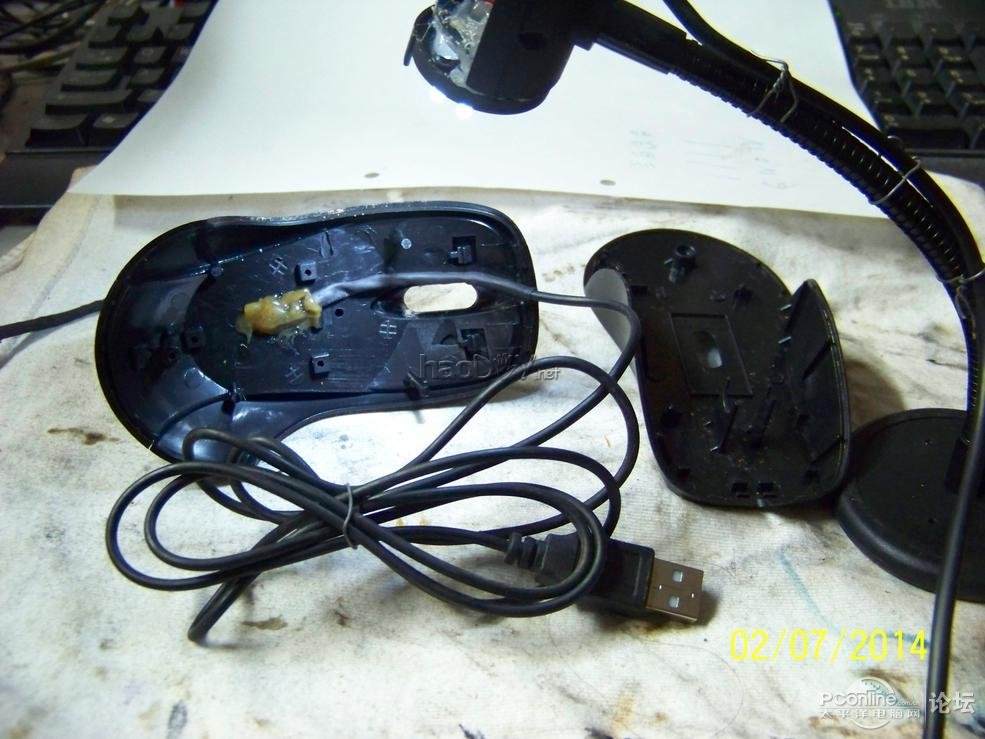

微距摄影照明灯的内外部结构：
自制微距摄影照明用灯



自制微距摄影照明用灯


自制微距摄影照明用灯

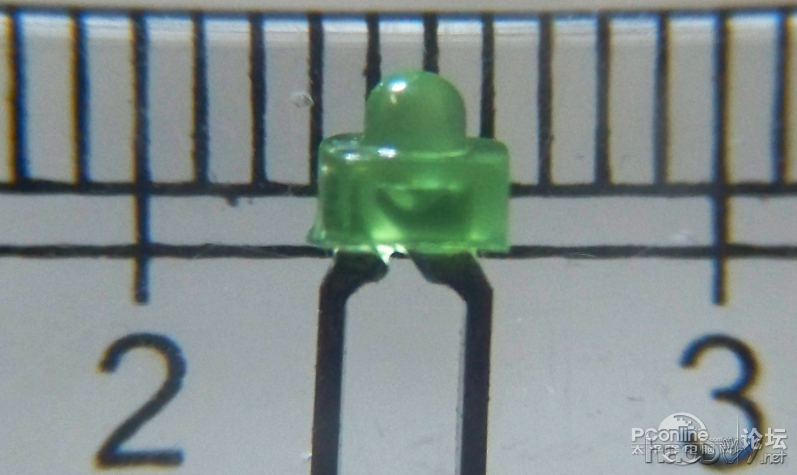

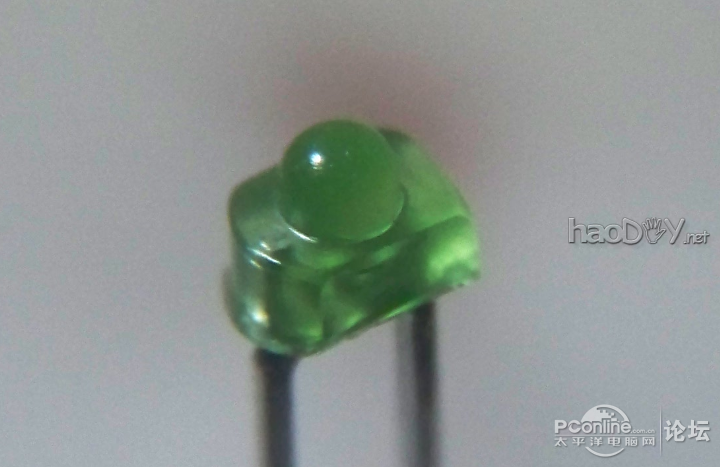

使用的发光二极管
自然光之下观看此管，是绿色；加电之后，发黄光。
自制微距摄影照明用灯

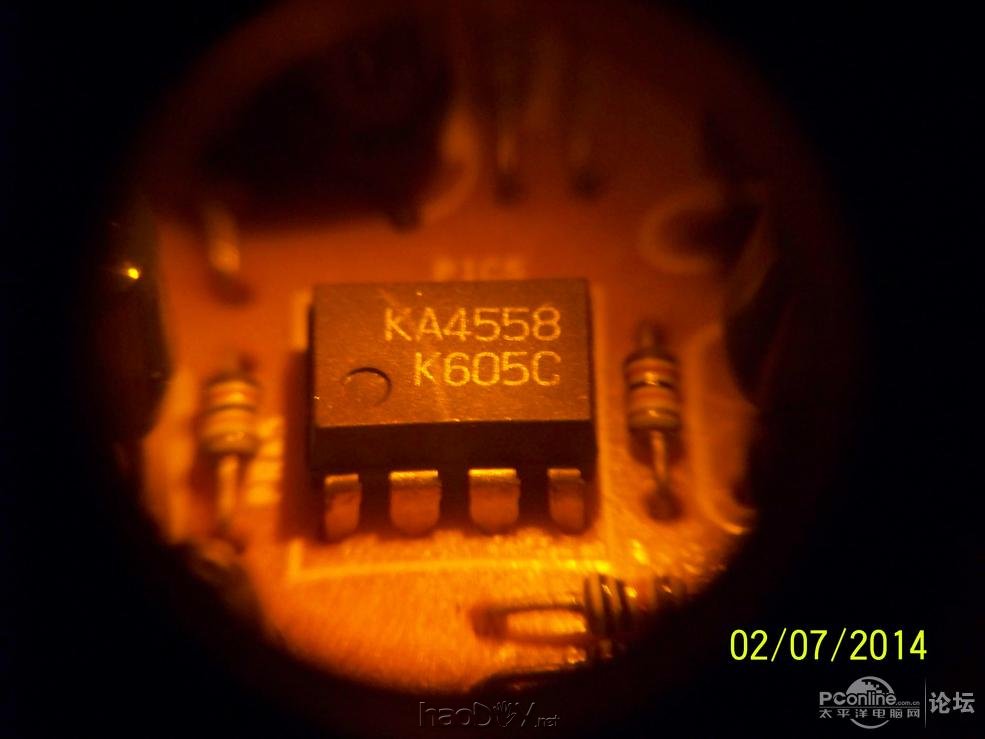

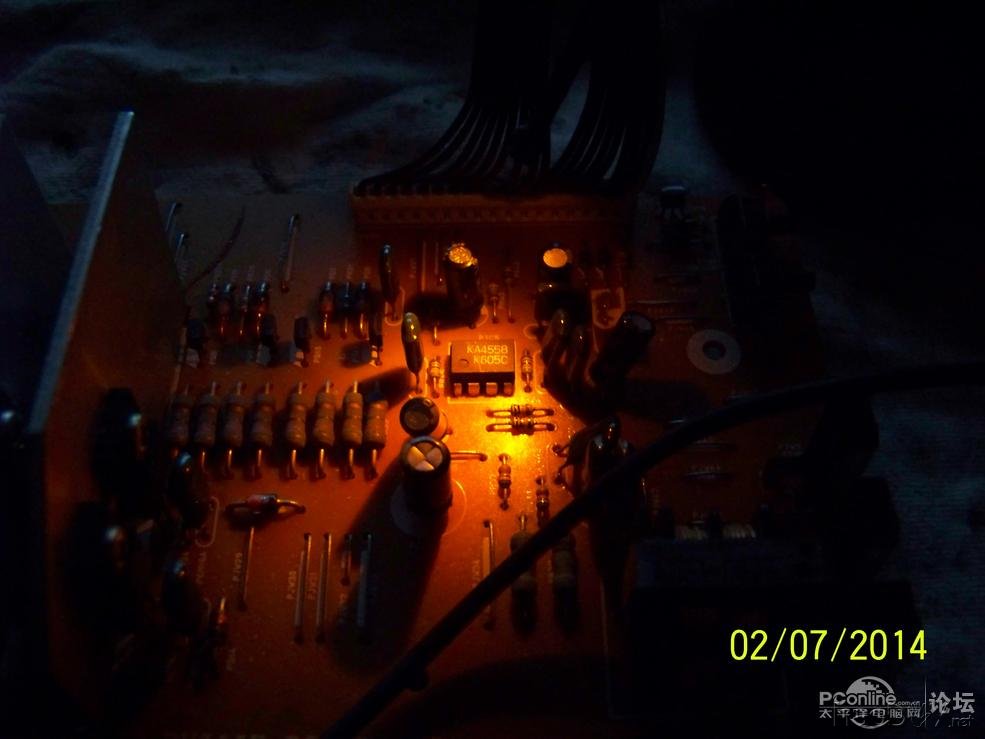

45倍显微摄影：
自制微距摄影照明用灯

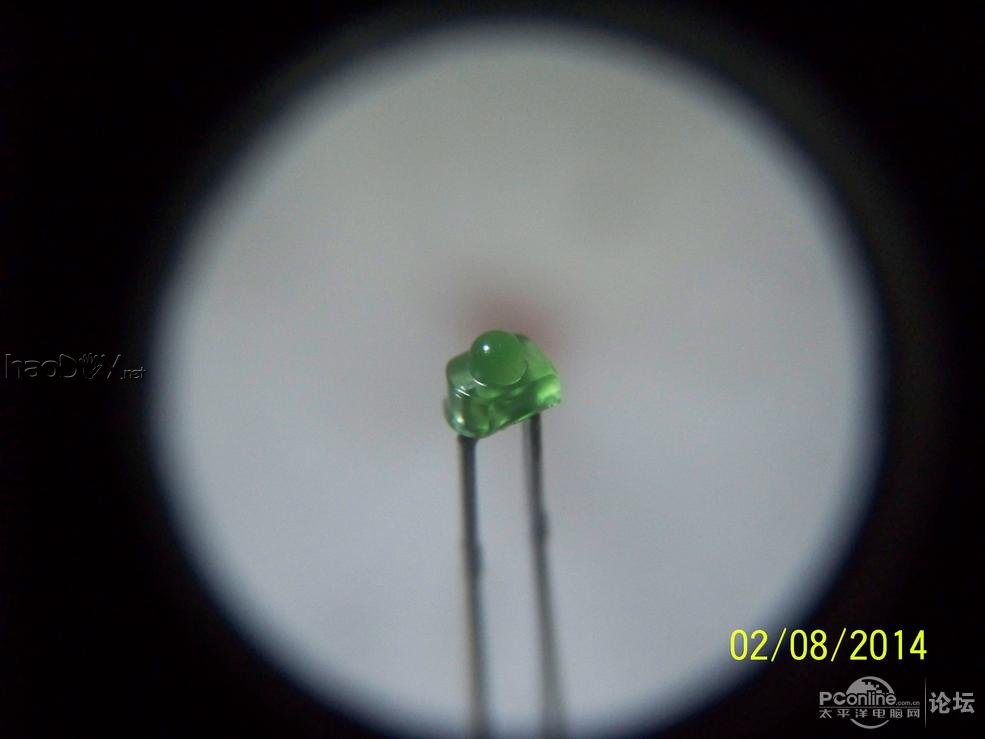

三视图（左边是弧形，正极；右边是直线，负极）：
自制微距摄影照明用灯



使用心得

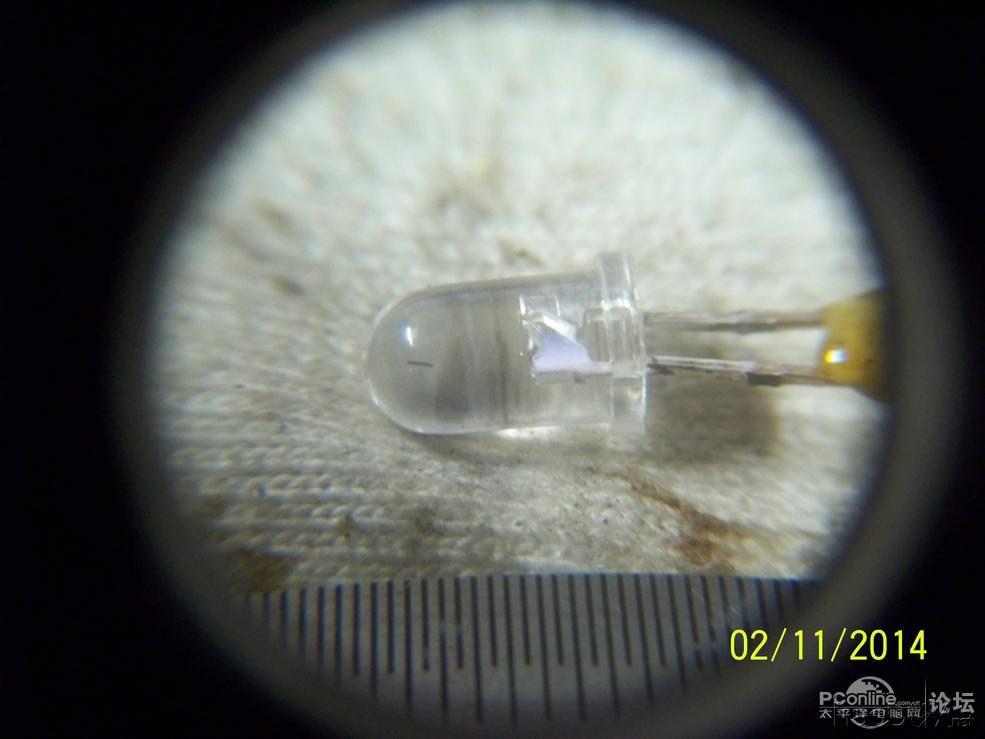

1.上面所用的发光二极管，太小了，非常容易烧坏。所以又换了一个大一些的LED，这次可以坚持较长时间了。
2.试图将电脑USB处的5V电压 - 通过分压电阻 - 降至3V，失败了。最后才弄明白，这处的电压，不可能降至3V！因为这里是稳压5V！至此，也算弄明白了“直流”和“稳压直流”的区别！

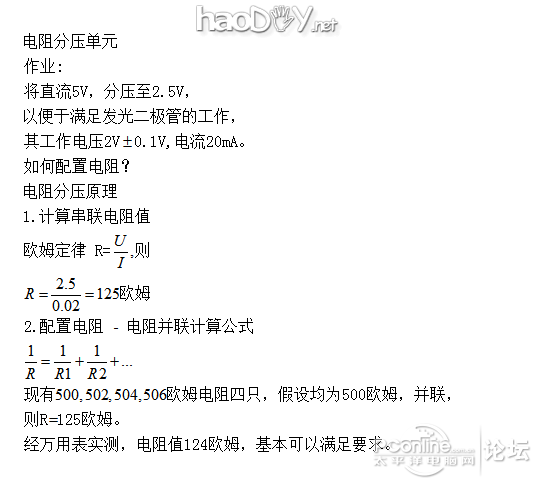

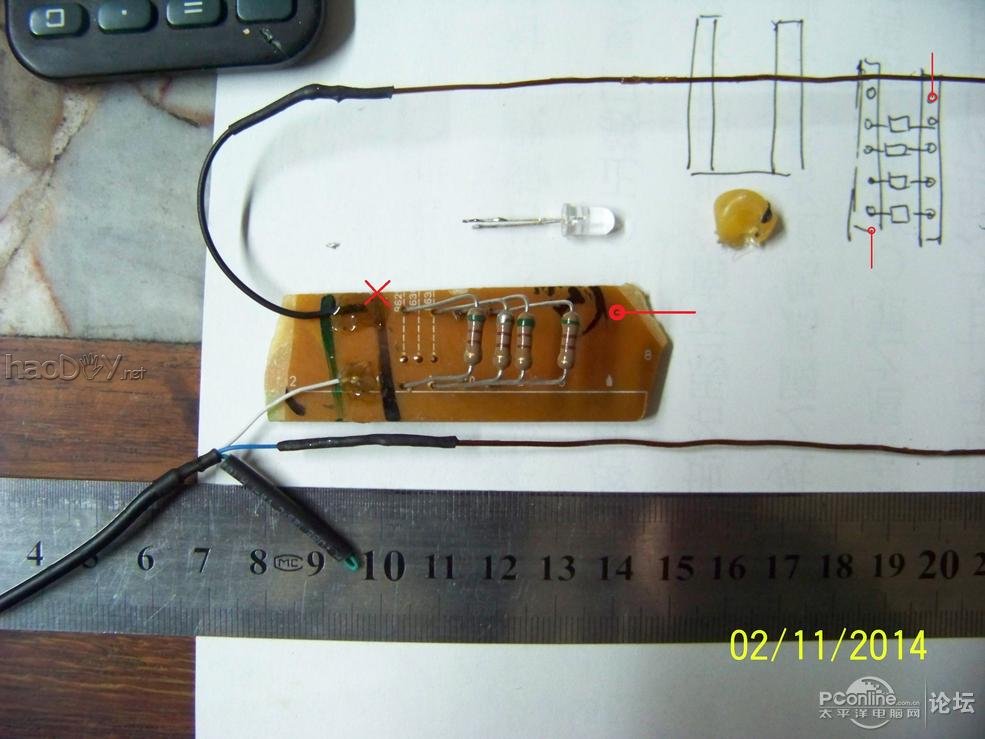

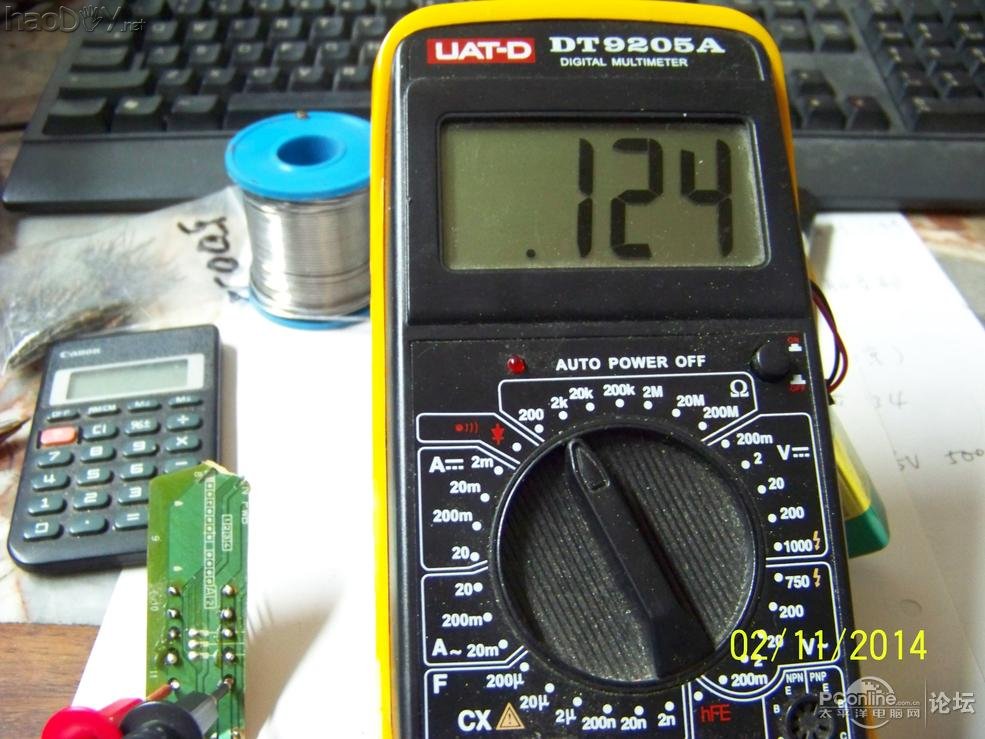

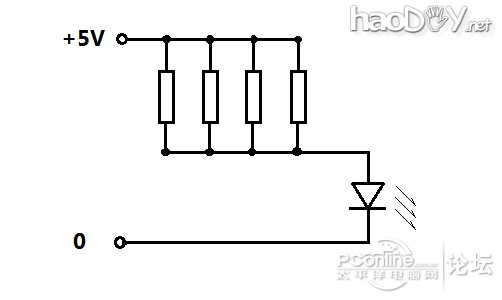

3.学习了电阻分压原理，并制作了电阻分压单元，尽管最后没有用上，参见下图：
自制微距摄影照明用灯


自制微距摄影照明用灯


自制微距摄影照明用灯


自制微距摄影照明用灯



自制微距摄影照明用灯 - 定型成品
目前，使用稳定，效果很好！
自制微距摄影照明用灯


自制微距摄影照明用灯
