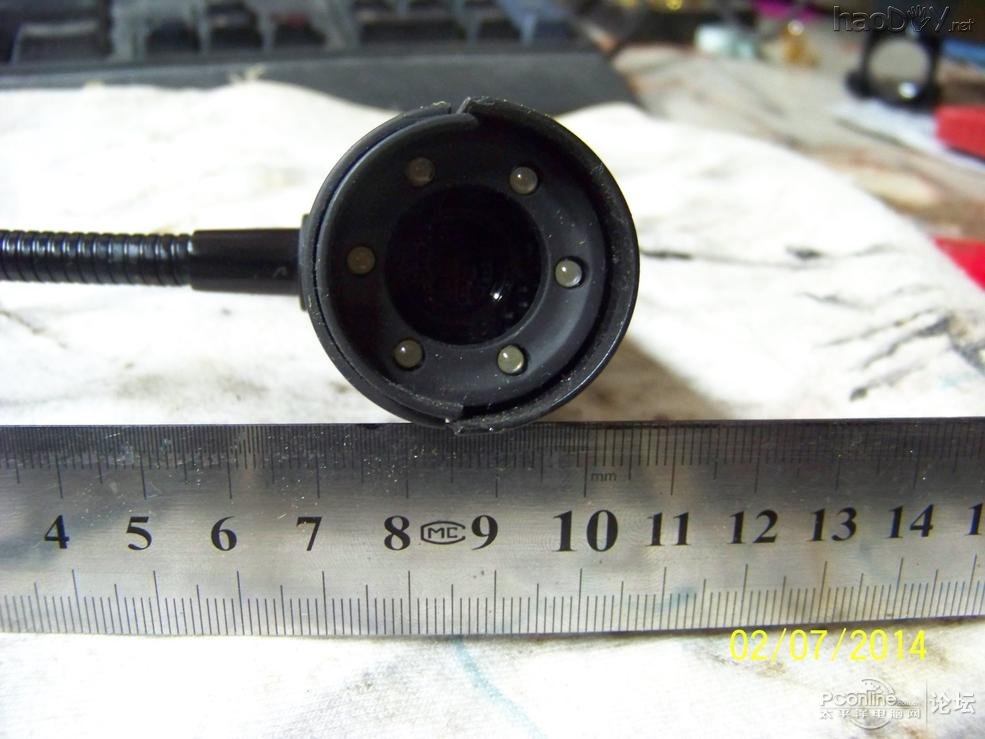

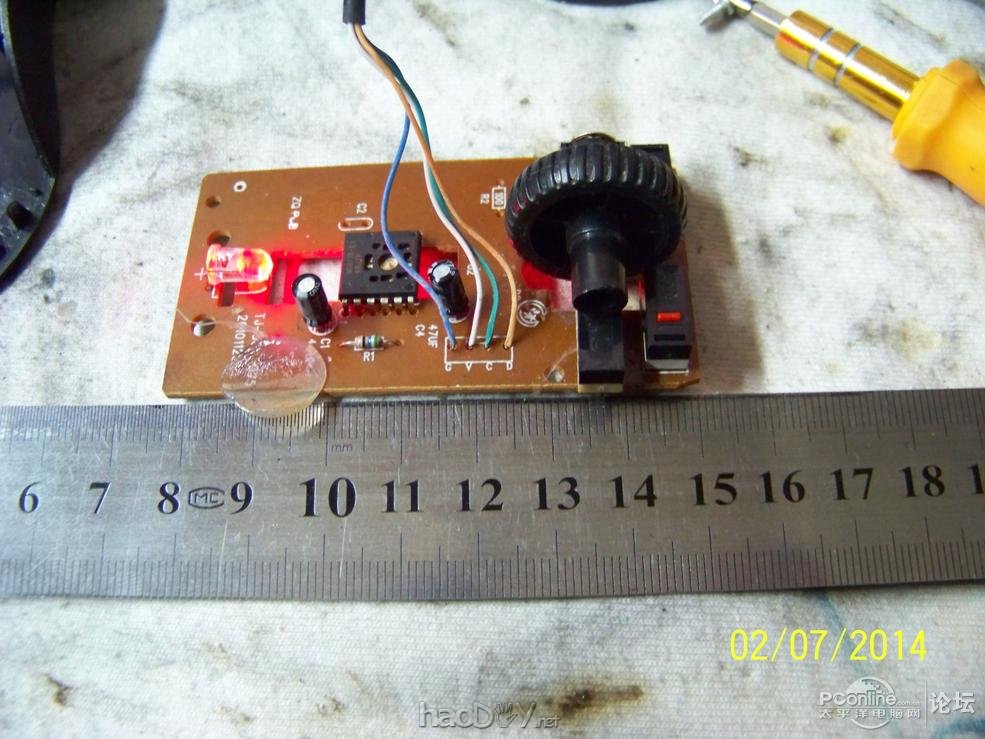

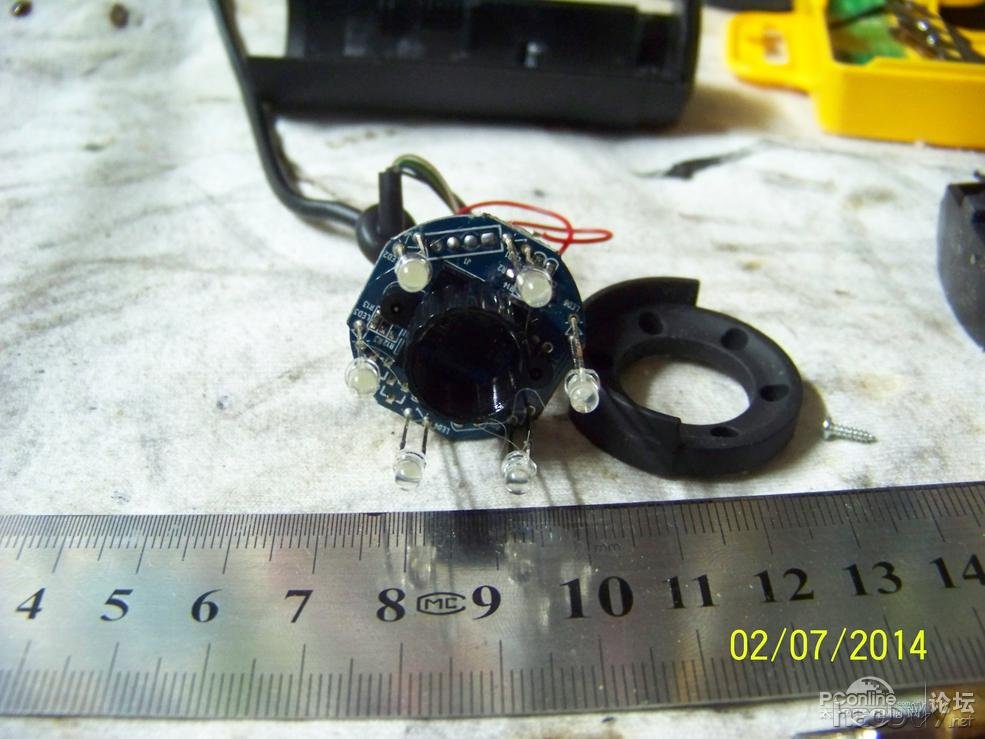

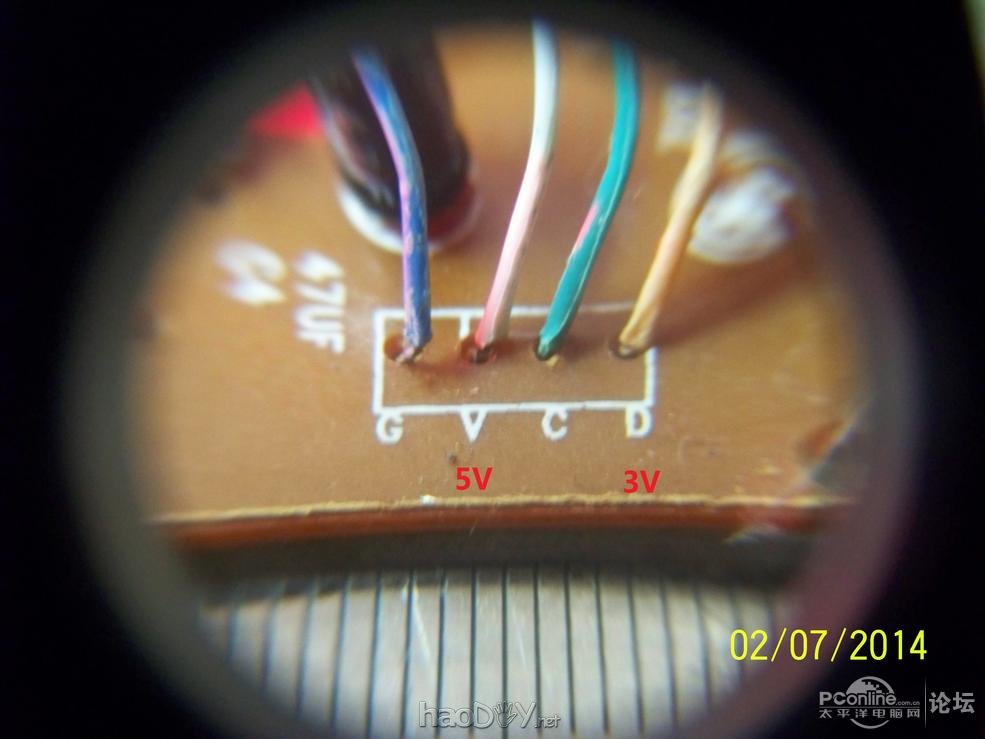

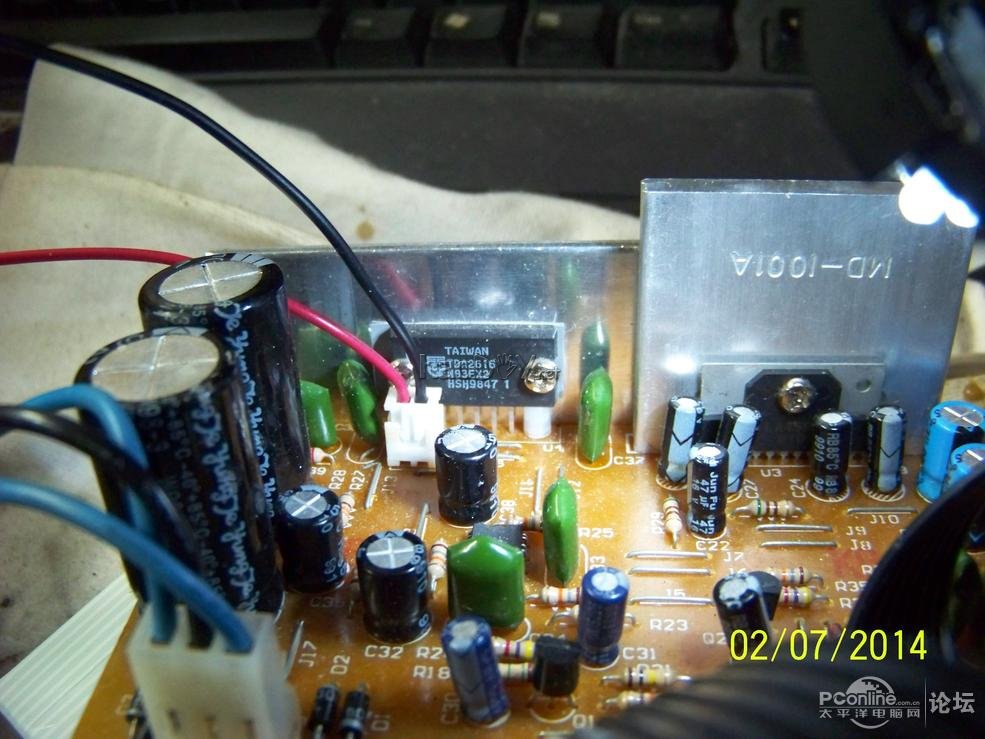

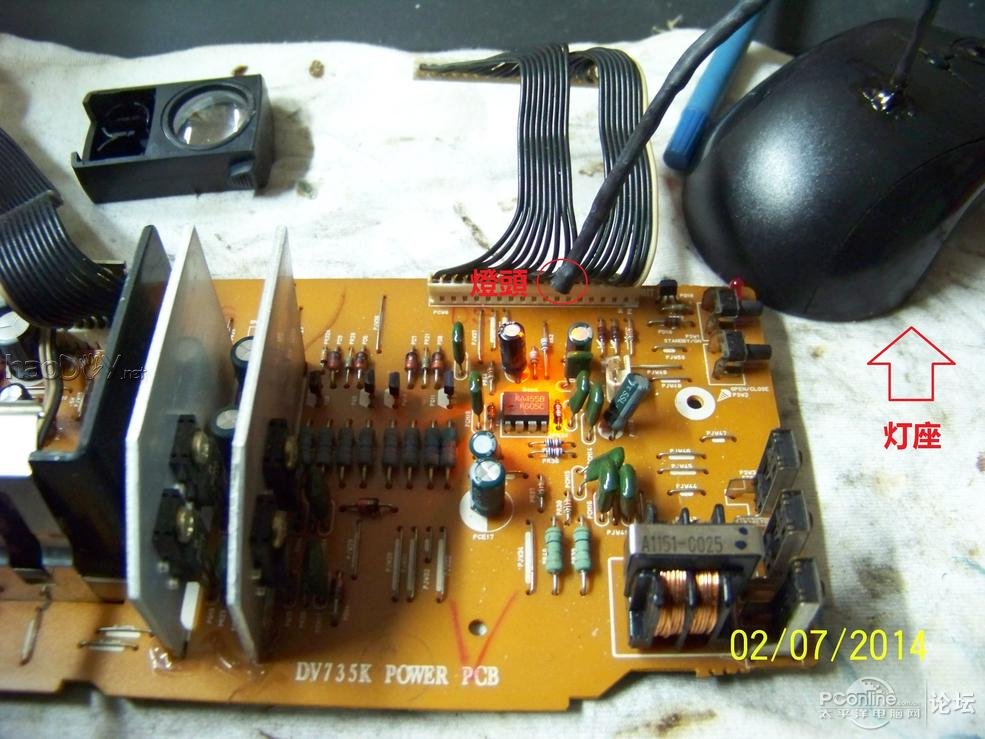

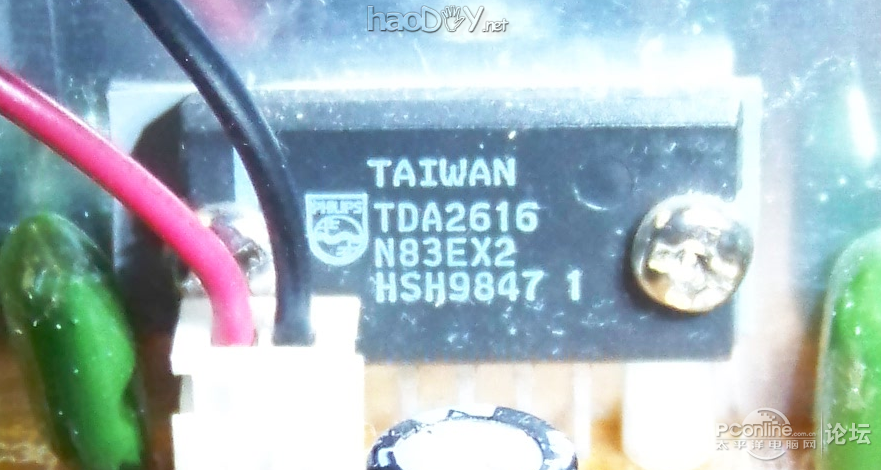

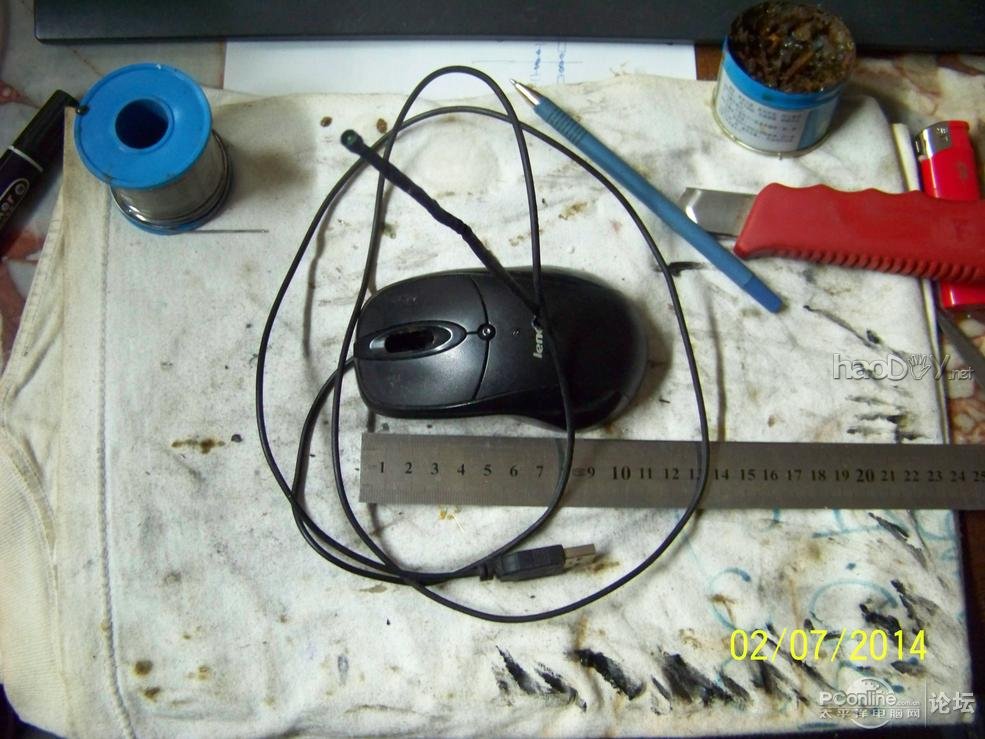

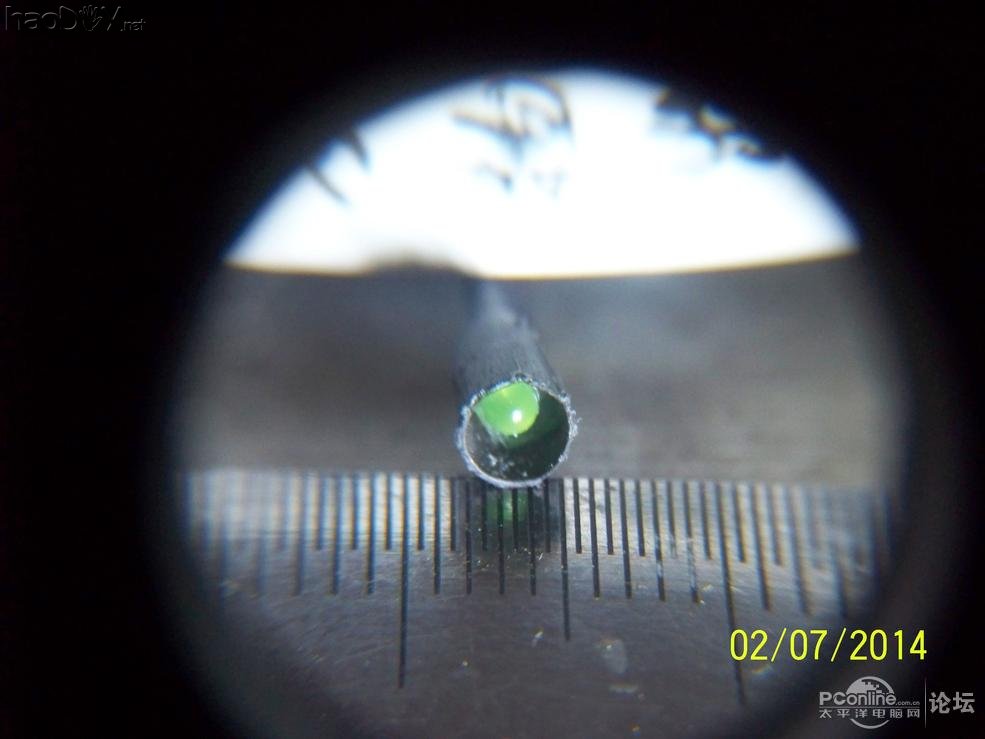

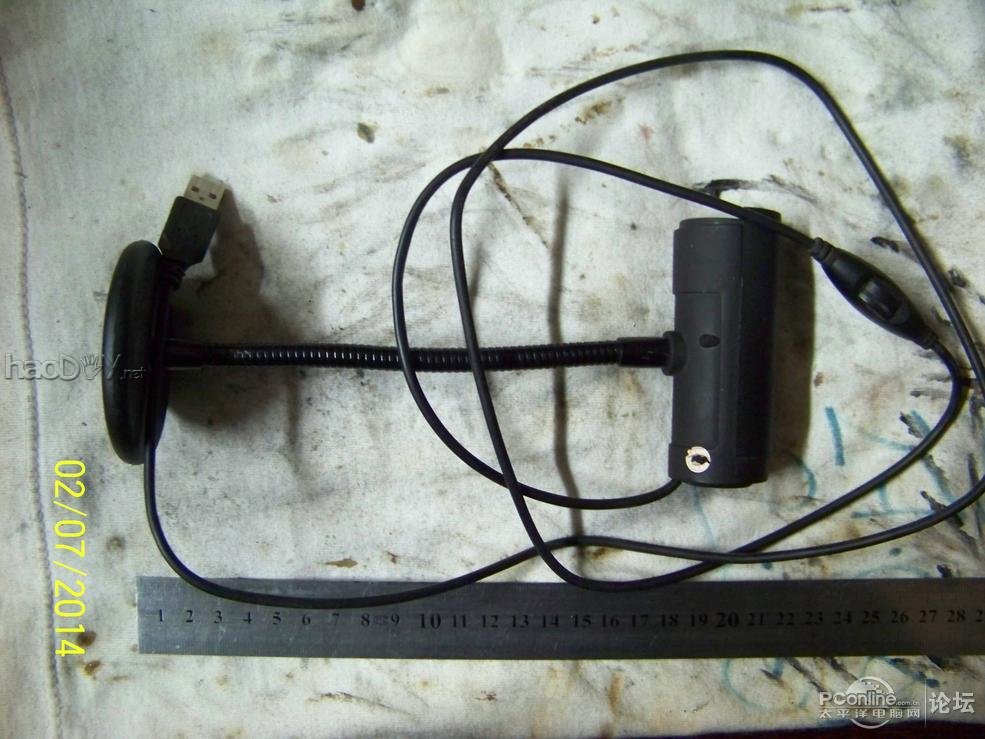

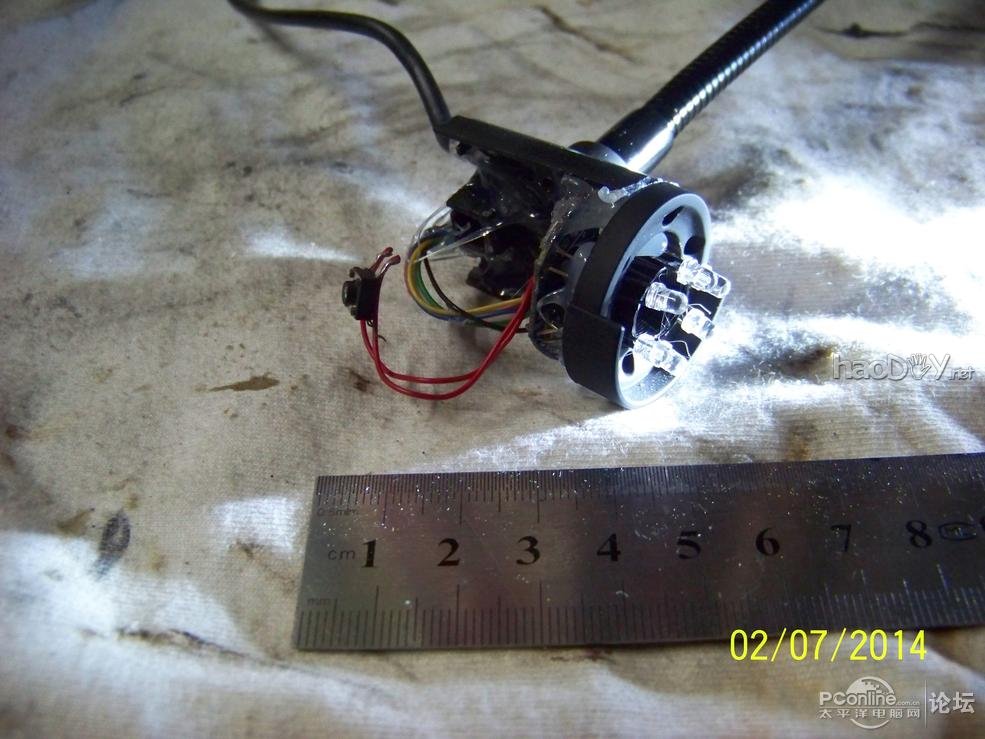

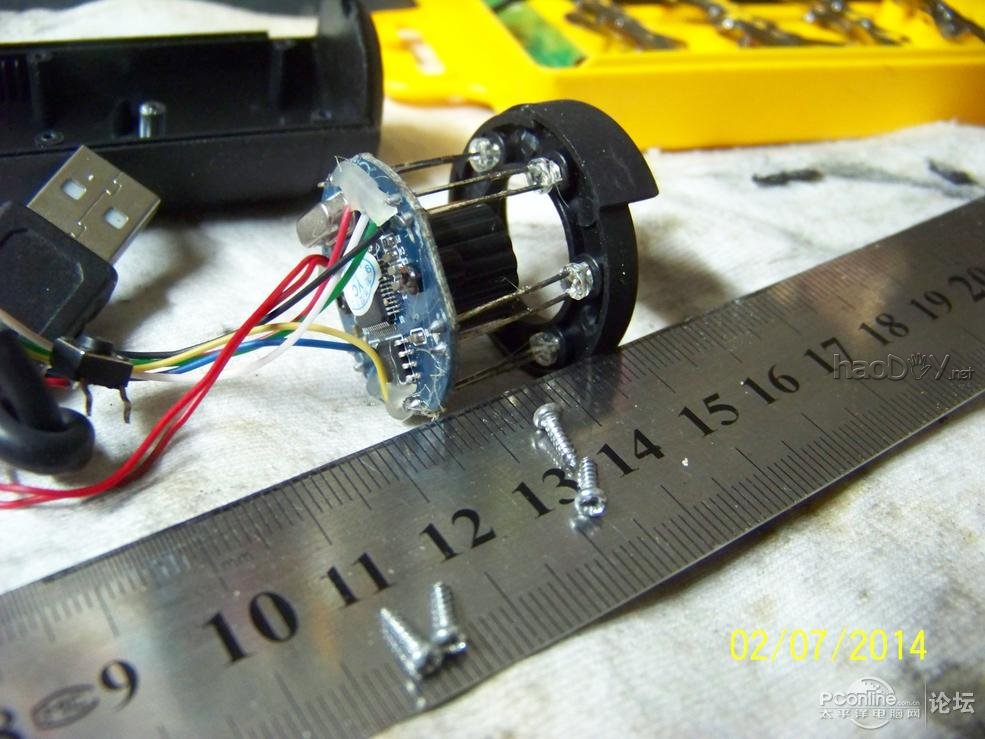

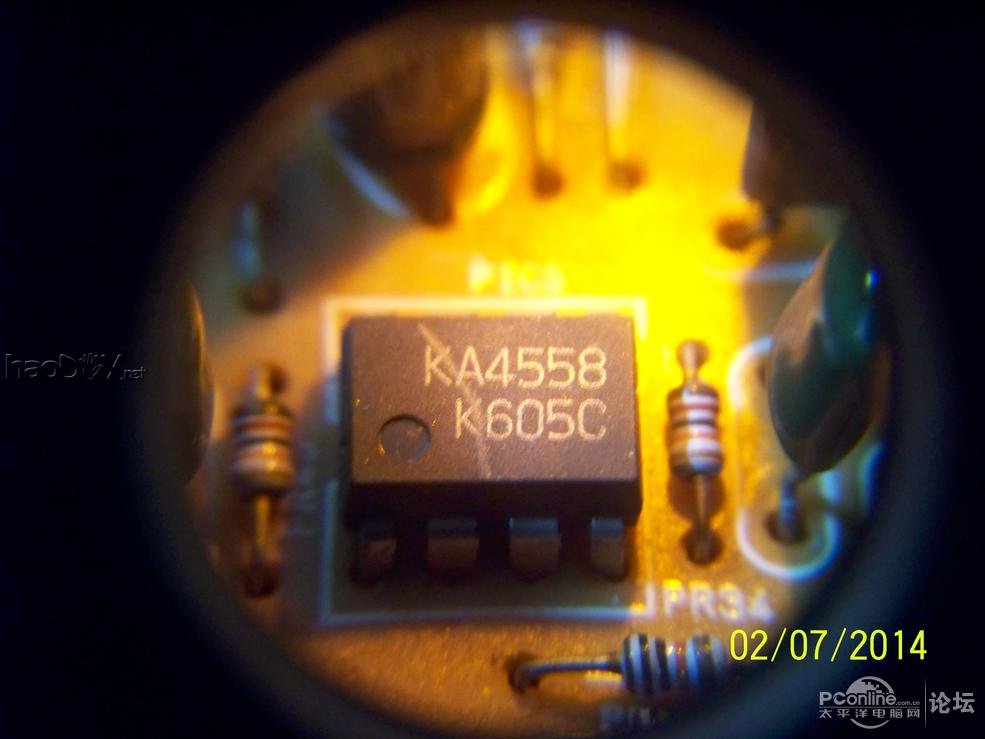

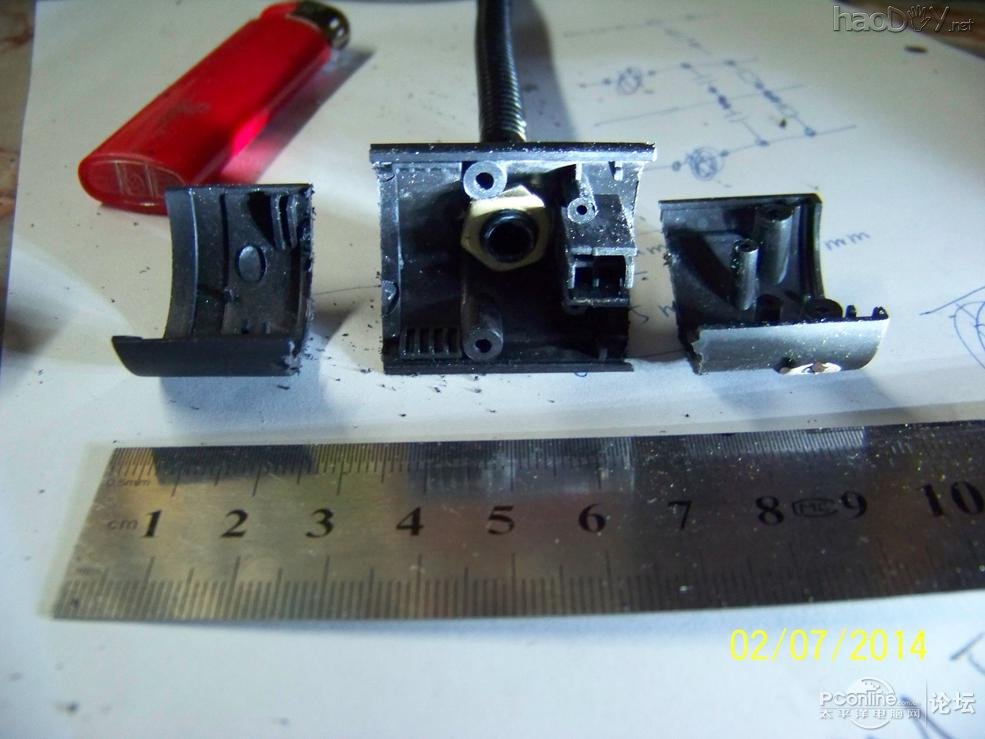

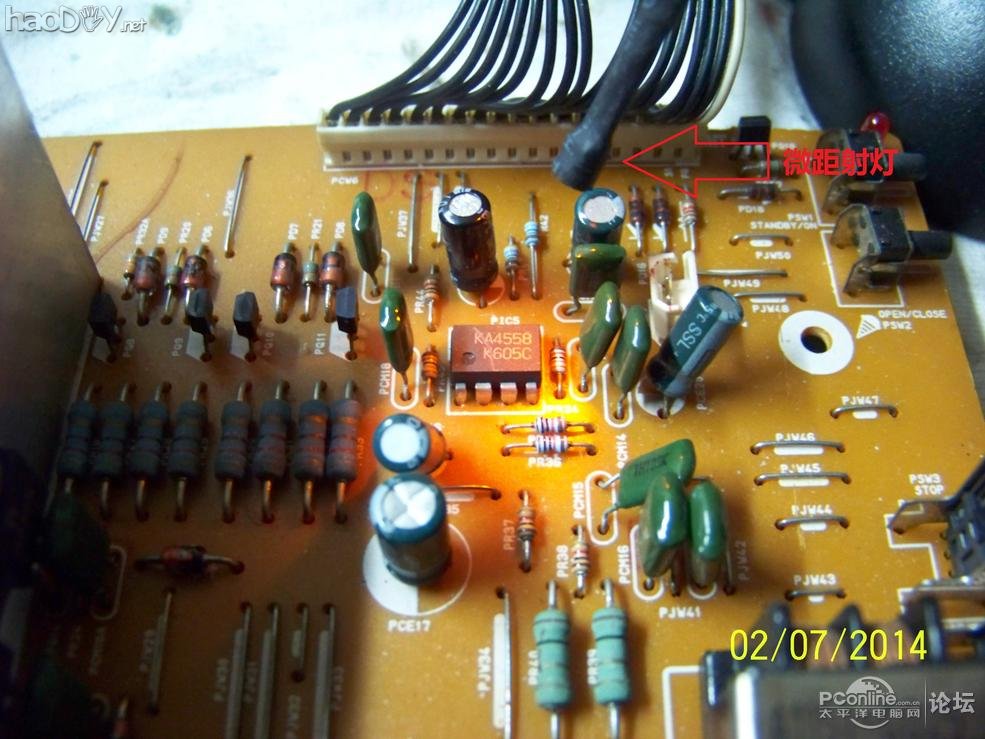

用微距拍摄电子元件的时候,由于电路板上元件众多,会遮挡住必要的光线,从而影响拍摄效果。这时,微距摄影照明专用灯的使用,就非常有必要了!现在,用摄像头改成一个专门用于微距摄影的照明灯: 1. 摄像头 - 这个被拆了的摄像头,要比我现在用的那个高级,但却被拆了,就是由于去年年初,换了win7之后,这个摄像头居然不被win7认,换上另外一个低档的头,win7却认!这也太奇怪了。所以,只能拆这个高级的了: ![]() 2.摄像头上的照明灯: ![]() 3. 拆开之后的摄像头: ![]() ![]() 4. 多余的部分,会遮挡和妨碍相机的镜头,故而将其锯掉: ![]() 5. 将六只LED灯适当聚拢: ![]() 6. 使用照明灯之后的微距拍摄效果: ![]() ![]() 微距摄影照明灯的改进 上面那些图片中的照明灯,还是非常巨大和笨重,下午继续改进,仅用了一只LED,用漆包线连接,借用了一个鼠标的底座和其UBS导线。 【用料】 1.联想鼠标/1个 2.鼠标UBS导线/1根 3.LED/1只 4.漆包线Φ0.8mmx160mm/2根 5.热缩管Φ2mmx30mm/4根 6.热缩管Φ3mmx170mm/1根 下面各图片,是制作过程和实际使用效果: 鼠标的电路板,仅使用蓝线和白线: ![]() 用万用表测出四个位置的电压。如果接3V,LED亮度不够,因此接在了5V上(G, V)。鼠标的电路板,弃之不用: ![]() ![]() ![]() ![]() ![]() 灯头细节: ![]() 关闭室内照明之后的使用效果: (责任编辑:admin) |
