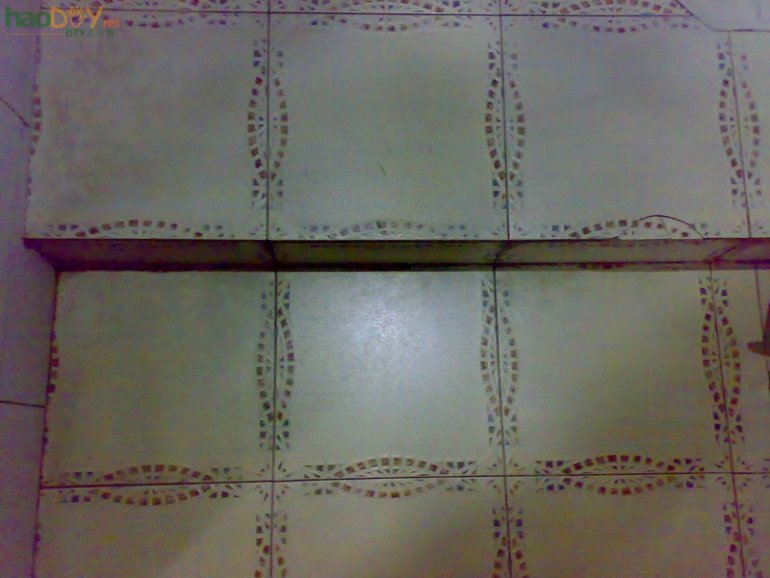

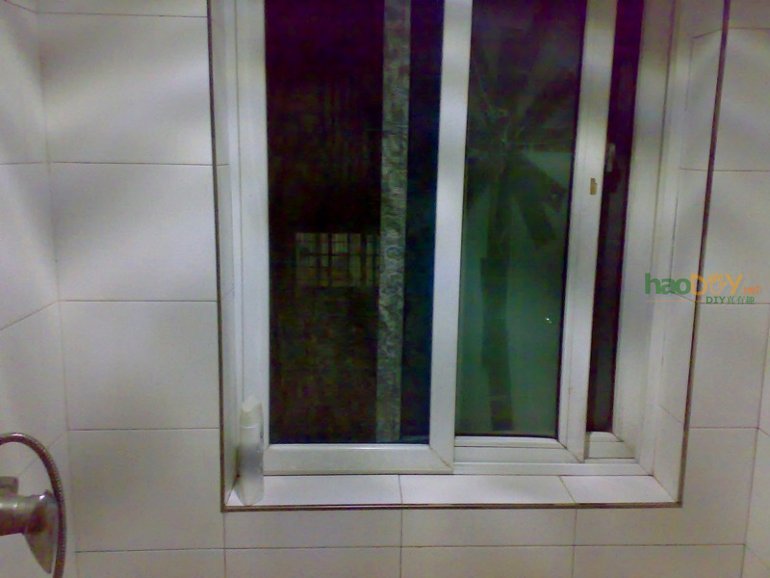

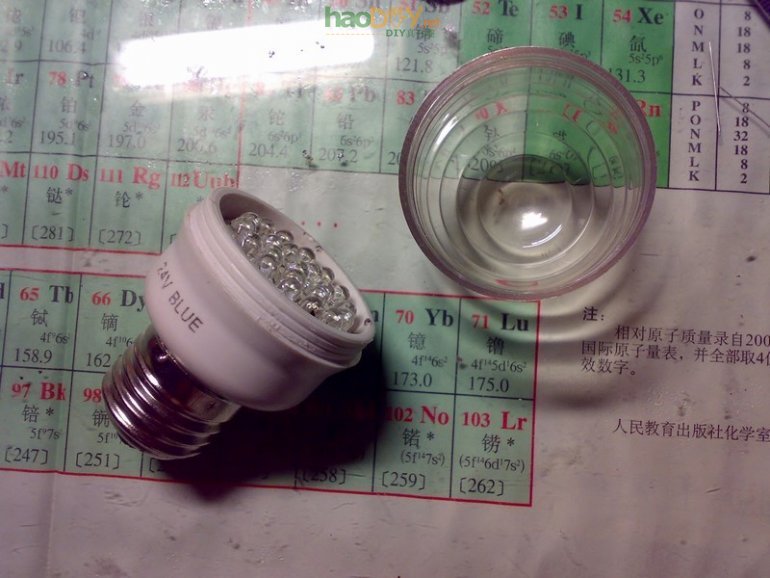

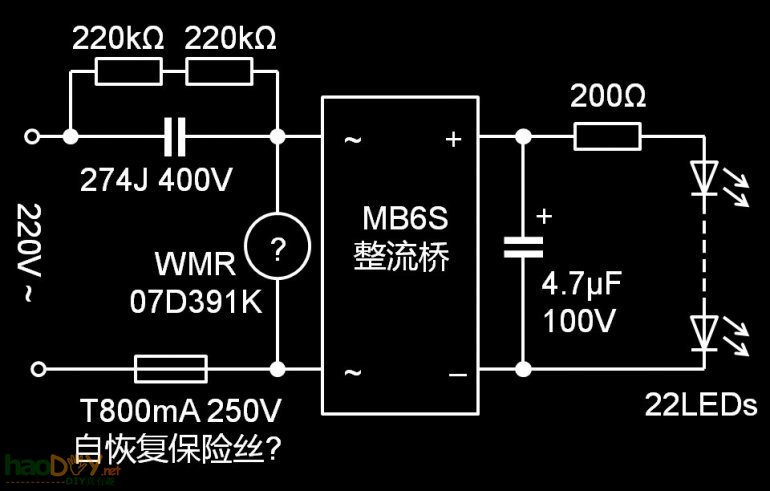

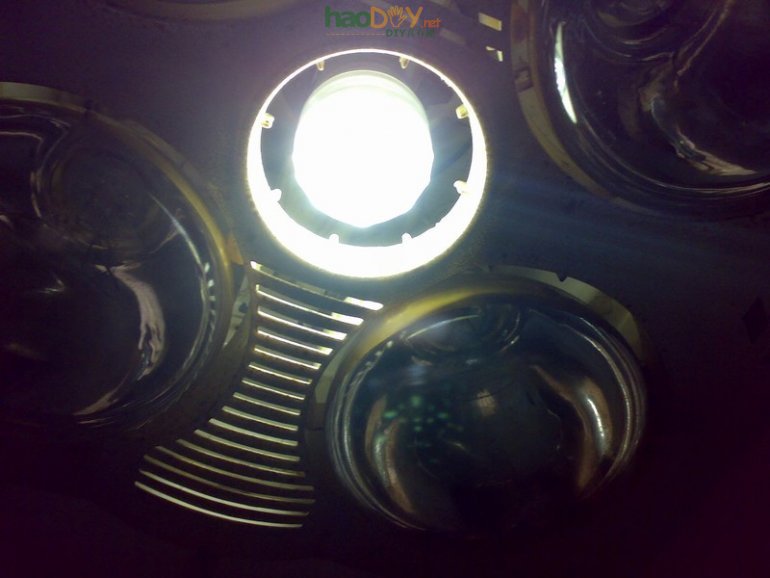

浴室的5W节能灯去年坏掉了,已经用了几年了,质量算可以的. 买新节能灯,怕买到假的...自己做LED灯吧... 起初用的是原来长汀购买的"18粒暖聚光LED半成品灯"以及"24VAC蓝光LED灯"简单组合改造的.用了一年,效果一般,主要是光很集中形成光斑,其它地方却不怎么亮,照射范围很窄. 今天看到原来的"22粒雾状磨砂暖光LED板",又突然想到去年10月的"12粒蓝光LED半成品灯"."12粒蓝光LED半成品灯"的限流电容器为0.27μF(274),对于12粒LED来说电流(>20mA)太大了,把它用在22粒板子上应该会正好(≈15mA),在不通风的壳子里不会温升很大.于是就把原来的12粒灯板卸下,拆下蓝色LED留用,装于长汀的塑封袋中.     而22粒雾状暖光LED光色太黄,散光效果也不是很好,于是就换下来,装上了"144粒LED灯条(￥5.5)"上面拆下的LED.(图为拆完LED的灯条)  实际证明,换用用上了22粒LED灯以后,电流只有14.5mA(短路一个LED测量的).亮度却不小,和原来的5W节能灯相比(感觉上)亮度相当,可能还亮一些.#p#分页标题#e#  而这个LED灯的耗电才1W左右,相当省电.图为实际效果.    实际上,人站立在灯光下,端本书在胸前,字可以看的很清楚. 实际电路图如下:  圆圈问号中的是压敏电阻,保险丝是一次性的,不是自恢复的. 展示完毕,谢谢大家 (责任编辑：admin) |
