对于本项目的电路图（如上），下面我们对应各元件在图上所在的位置进行实际电路板的布局（外接的电源、马达、电解电容除外，以方便焊接考虑）。

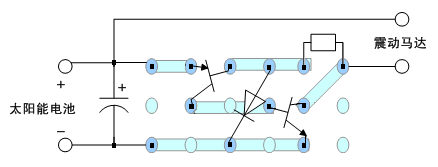

　　这是“电路板正面布局图”（无焊点的一面，黑芯蓝点为焊点，蓝色带代表焊点相连）：

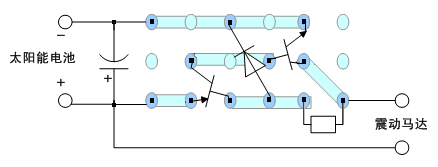

　　这是“电路板底面布局图”（有焊点的一面，黑芯蓝点为焊点，蓝色带代表焊点相连）：

1）三极管

　　我们先来焊接三极管。

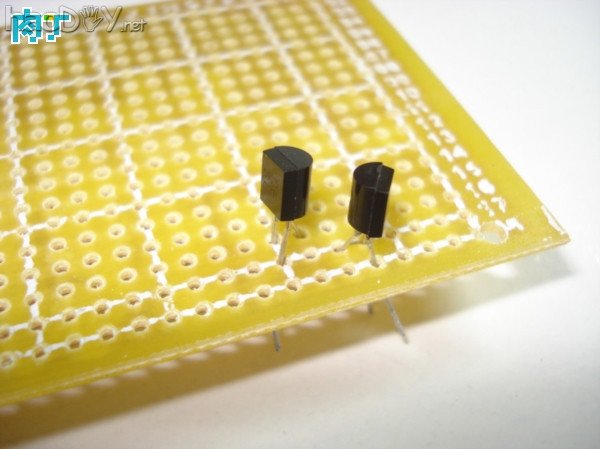

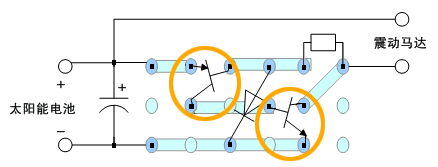

　　根据“电路板正面布局图”在电路板上插入两个三极管（引脚不要留得过短，不要让元件太过贴着电路板）。

　　到这里可能大家会问：“三极管有三只引脚，应该怎样判别各引脚呢？”这里我给大家介绍一些方法。

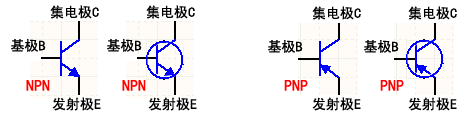

　　三极管的符号：

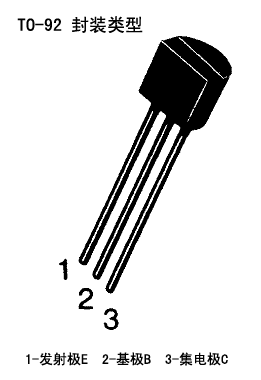

　　判断三极管的引脚，最简单的方法就是通过三极管的外形直观判断出其引脚。　　本项目采用的三级管是9014、9015两个型号，一般这两个型号的外形封装是TO92（一种封装类型，特征就是如下图的外形），且引脚的排列也是相对固定的。

　　以上的图示只是TO92封装类型的三极管默认的引脚排列，从本博客的淘宝网店购买的套件也是按照这个布局排列。

　　如果本项目的三极管大家是自己获取的而不是直接从本博客的淘宝网店购买的套件，或者是说在本项目之外采用其他的三极管，则可能由于三极管的外形（封装）不同，或者由于厂家众多执行的标准也不一样，所以单纯从外形判断三极管的引脚并不是百分之百准确的，这个时候我们就需要通过其他更准确的方法去测量。

　　附：如何准确的判别三极管的引脚？

　　要准确判断三极管引脚的方法有很多（可在百度上搜索），这里仅提一个我常用的比较简单的方法——直接用万用表的三级管测量功能（三极管直流放大系数hFE测量）。

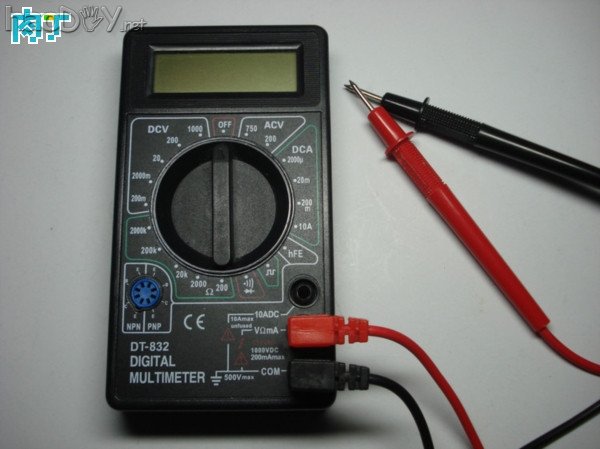

　　我这里以数字万用表为例进行介绍。（关于该款数字万用表，具体见之前的工具准备）

　　把数字万用表的档位调到“hFE”，即测量三极管的直流放大系数。

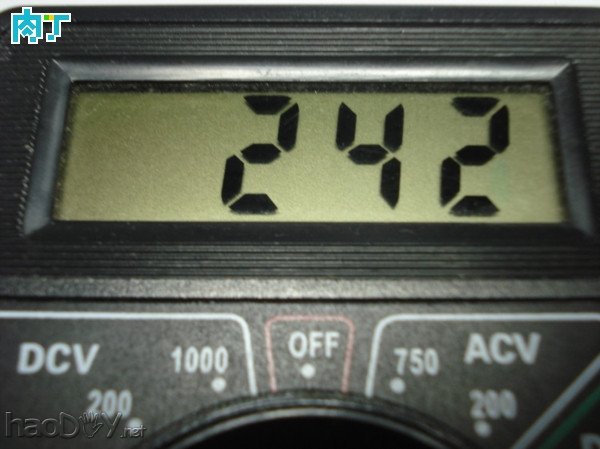

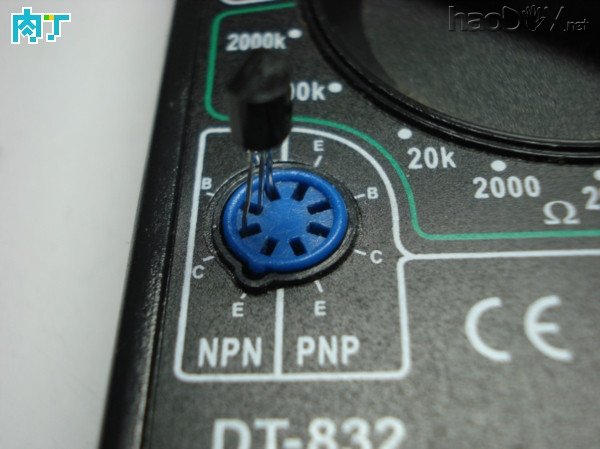

　　如果测量的是NPN三极管，则把三极管插到NPN三极管的插座上。通常三极管的中间引脚是基极（B），可以尝试各种插接方式，直到显示屏显示出一定的数值为止（通常是几十到几百），这个时候三极管各引脚的电极就对应插孔所标注的电极。

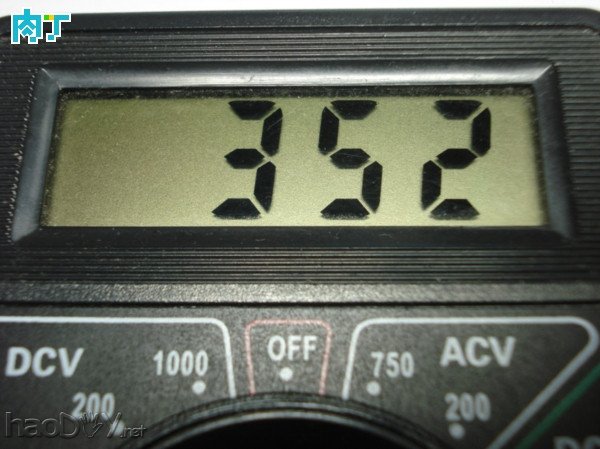

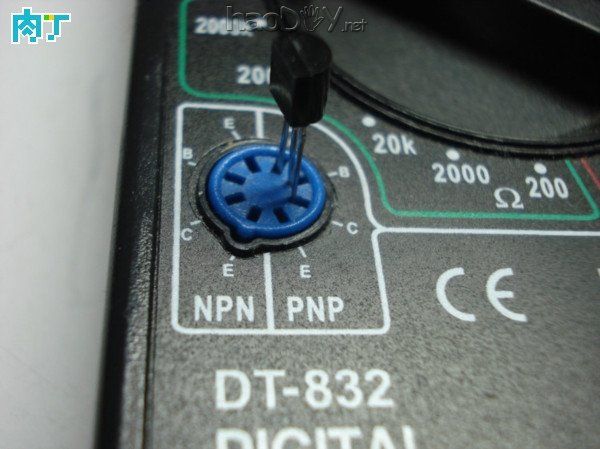

　　如果测量的是PNP三极管，则把三极管插到PNP三极管的插座上。通常三极管的中间引脚是基极（B），可以尝试各种插接方式，直到显示屏显示出一定的数值为止（通常是几十到几百），这个时候三极管各引脚的电极就对应插孔所标注的电极。

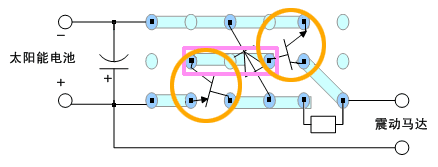

　　我们把三极管按照正确的引脚插好，然后就按照“电路板底面布局图”焊接三极管（紫色部分为连接线）。

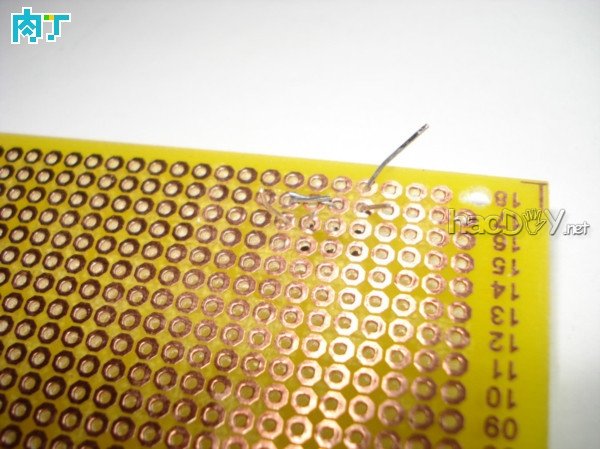

　　焊点之间的连接线，一般我们可以直接用元件的引脚折起来再焊上。

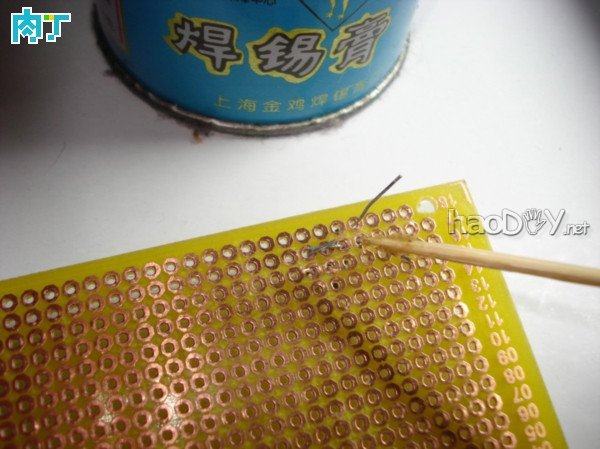

　　为了焊接时使焊锡更容易粘住引脚和电路板的铜箔，一般需要给焊接的部位（引脚和铜箔）涂上一点助焊剂后再用烙铁焊接。　　常用的助焊剂主要有松香（用松树树脂提取的物质），也有专门焊锡膏（前一篇关于器材准备的文章中有说明）。值得注意的是，比起松香，焊锡膏的助焊效果更好，但是焊锡膏一般都有一定的腐蚀性，对电路板的线路有伤害（时间长会腐蚀电路），所以用量不宜过多，而且建议焊接好后最好用布或纸擦拭干净。　　把元件的引脚按照要连接位置折好并用剪刀剪掉多余的长度，然后用牙签棒蘸一点焊锡膏涂在要上焊锡的引脚和电路板铜箔上。

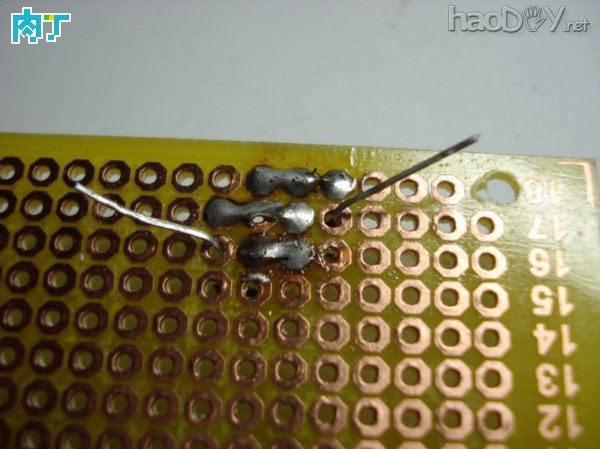

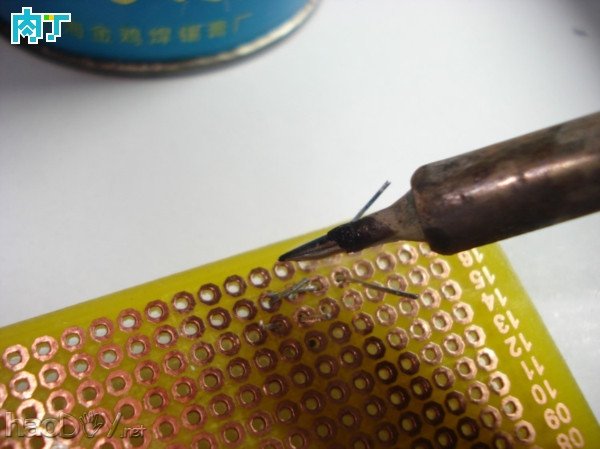

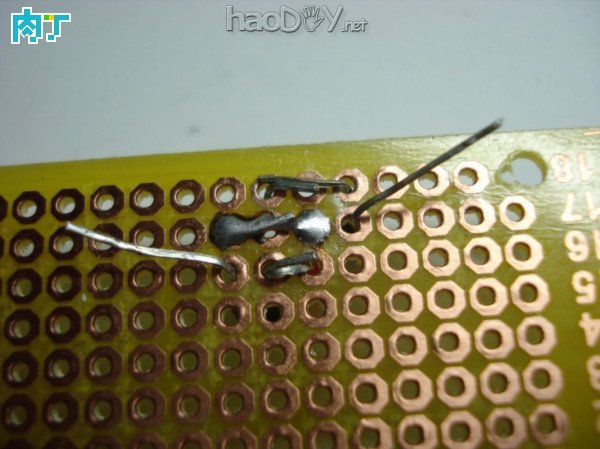

　　用烙铁粘上焊锡对着要引脚和铜箔的结合部位进行焊接。

2）LED二极管

　　接下来我们要焊接LED二极管。

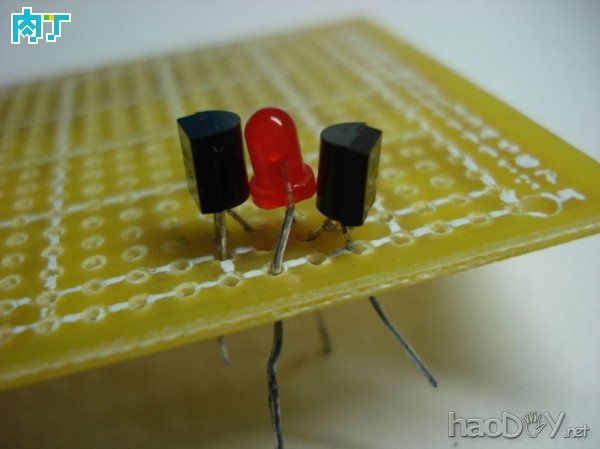

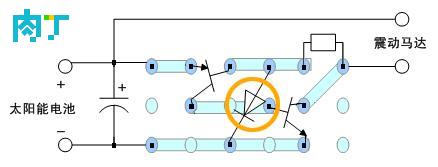

　　根据“电路板正面布局图”在电路板上插入LED二极管（引脚不要留得过短，不要让元件太过贴着电路板）。

　　这里我们又碰到一个问题，“LED二极管的两只引脚是区分极性的，应该如何判别呢？”这里我再介绍一个小技巧。

　　附：如何判别LED二极管的引脚？

　　方法1：如果是全新的LED二极管，一般其两个引脚的长度是有区别的，通常长的那个引脚为正极，即电子符号的喇叭口一端；

　　方法2：LED二极管外壳是透明的，可以透过管壳直接看到里面的电极，连接内部三角形大电极的引脚是负极，另一个连接内部小电极的引脚是正极。

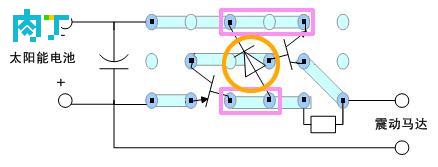

　　我们把二极管按照正确的引脚插好，然后就按照“电路板底面布局图”焊接二极管（紫色部分为连接线）。

3）电阻

　　然后我们焊接电阻。

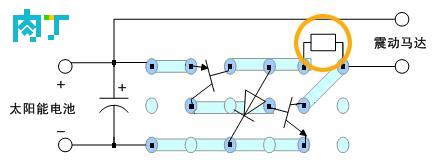

　　根据“电路板正面布局图”在电路板上插入电阻（引脚不要留得过短，不要让元件太过贴着电路板）。

　　如果看得懂电阻的色环所表示的含义，细心的朋友可能会发现，上图照片中的电阻并不是2.2K的，而是2.4K的。其实这个相差不大，只是因为我一下子找不到2.2K的电阻，就用2.4K来代替了。（关于如何通过色环判别电阻的阻值，有兴趣的朋友可以自己百度一下）。

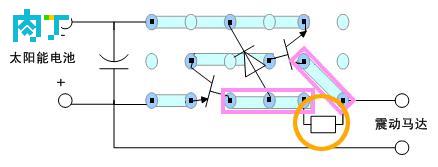

　　我们把电阻按照正确的引脚插好，然后就按照“电路板底面布局图”焊接电阻（紫色部分为连接线）。
