为了再次入油机，DIY了一个发动机启动器(2)

时间:2013-07-27 20:36来源:bbs.5imx.com 作者:cqmiao 点击: 次
此启动机扭力大，做工结实，但有一个缺点，耗电，空载电流都达到10A，还好是短时间工作，可以无视，但是如果用普通开关的话肯定容易烧蚀，所以我决定用MOSFET管做电子开关，用COPPERCAM做电路板，用两个60N03S并联
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器

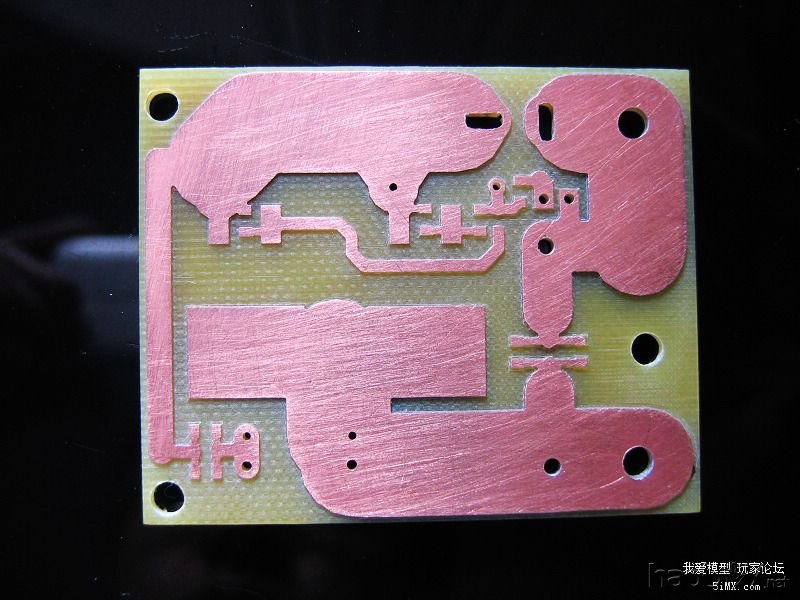

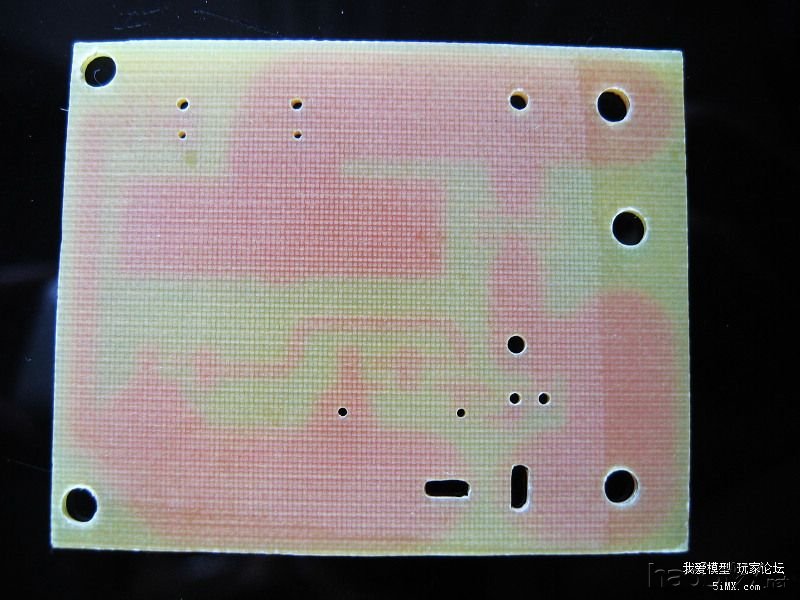

此启动机扭力大，做工结实，但有一个缺点，耗电，空载电流都达到10A，还好是短时间工作，可以无视，但是如果用普通开关的话肯定容易烧蚀，所以我决定用MOSFET管做电子开关，用COPPERCAM做电路板，用两个60N03S并联做电子开关，完全足够了。由于电动机是感性负载，所以必须加上完善的保护电路，防止MOS管击穿。

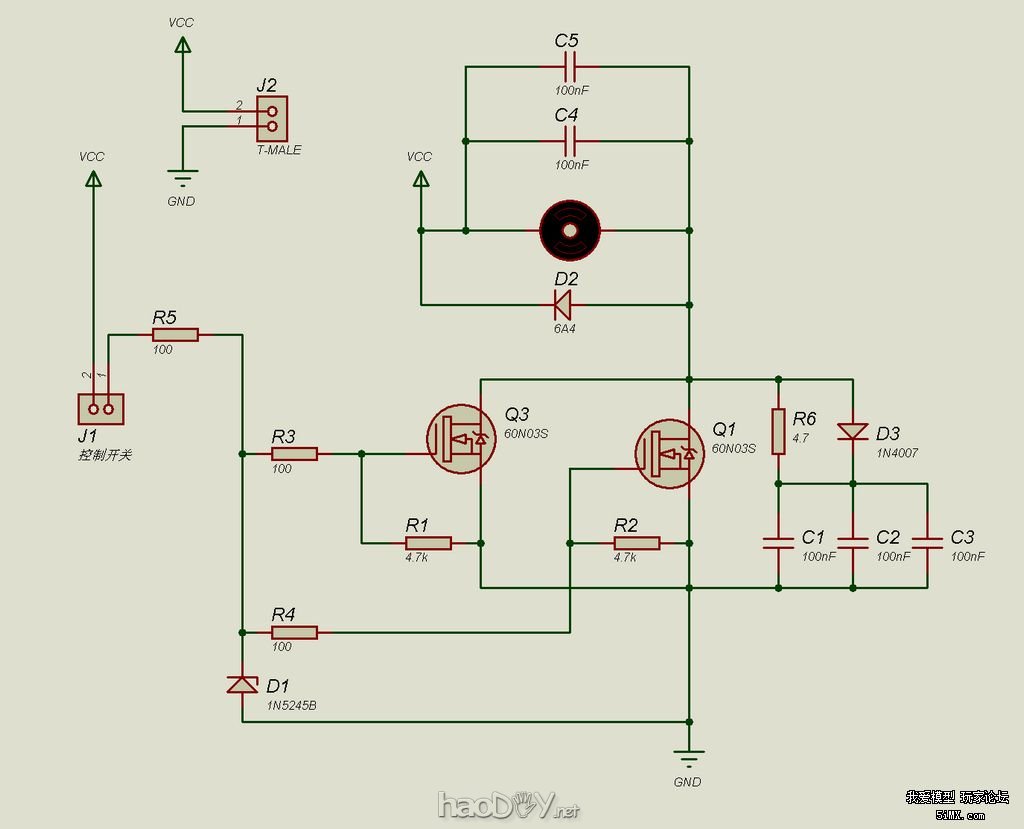

附上电子开关电路图
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器

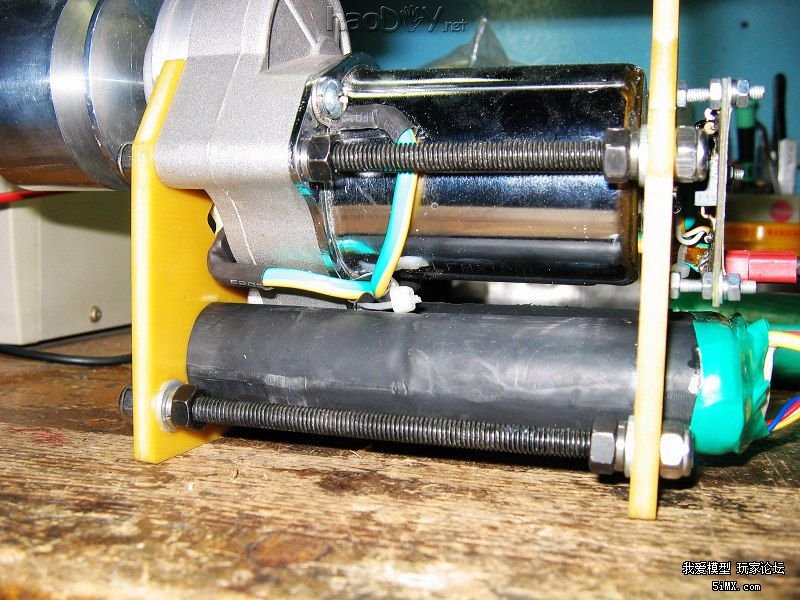

用4S A123 26650做动力，能大电流放电，便宜又耐操，首选！
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器
为了再次入油机，DIY了一个发动机启动器

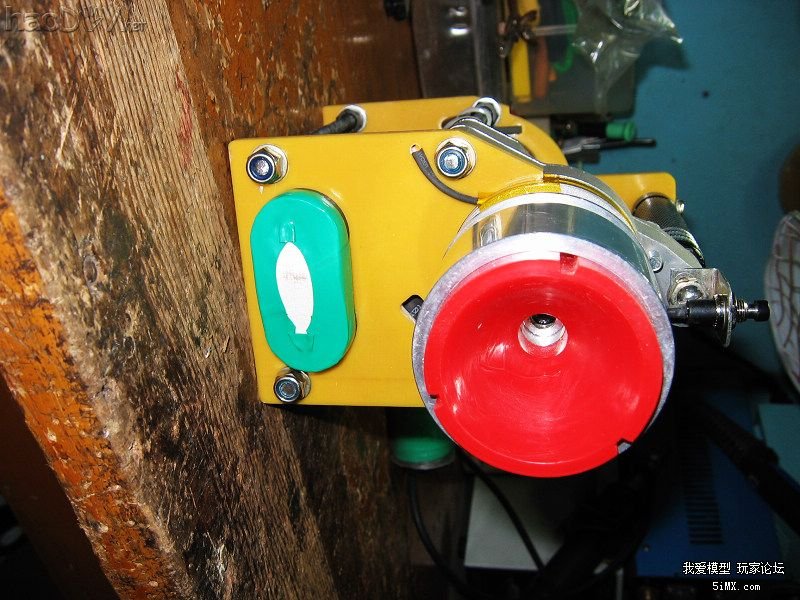

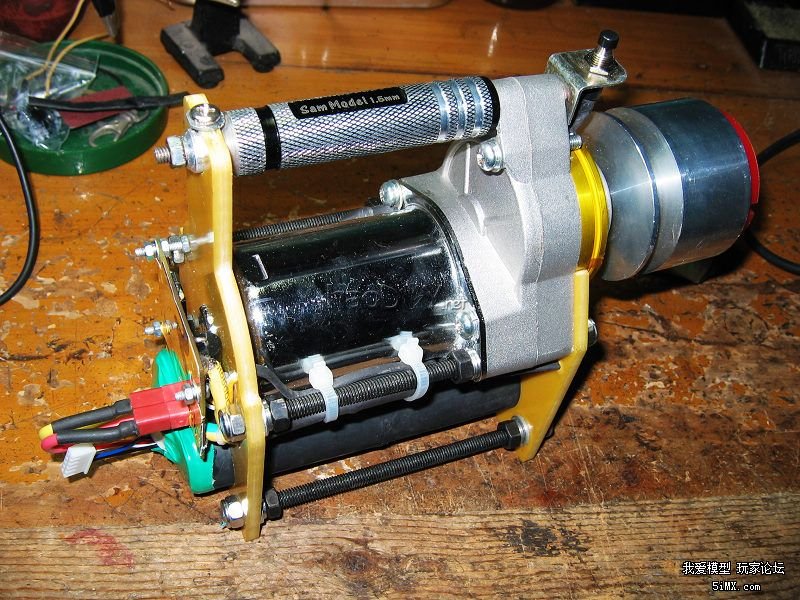

组装完毕充电，测试空载转速2200RPM，扭力那是刚刚的～～～完毕，准备磨合发动机了！！！ (责任编辑：admin)
