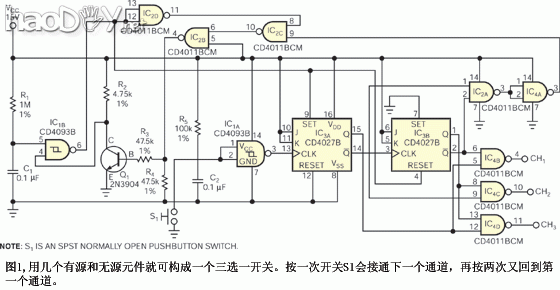

本计划实例行使一个单刀瞬时打仗开关，通过转动三个输出态选择三个信号源中的一个。图1中的电路包罗常用的CD4000 CMOS逻辑系列器件，以及一只通用NPN晶体管。全部元件的总本钱不高出1美元。在任何一个时点上，电路的三个输出CH1、CH2或CH3都只有一个为低，可以用这些输出节制模仿开关、继电器或JFET开关的栅极。只要电路加电，选定的输出就不会变革，因而该电路很得当于必要非易失性操纵的应用。在25℃室温下的均匀静态电流耗损只有约15mA，这对电池供电的应用也是个微不敷道的值。
该电路的焦点是一个双JK触发器IC3，它搭成一个2位脉动计数器。无需添加电路，该计数器便可以选择四路信号源。当初始加电后，由R1、C1和IC1B组成的复位电路便将CH1输出置为逻辑低电平。 当IC3的outputs、第2脚和第14脚均为逻辑零时，由IC2A、IC2B、IC2C和IC4A组成的反馈链路将Q1的基极电位拉至逻辑高电平，从而将IC1B的一个输入拉至逻辑低电平。这一举措使计数器跳离00态，向前计数至01态。元件R5、C2、IC1A和常开瞬时打仗开关S1配合构成一个去发抖开关，为计数器IC3的两个部门提供时钟脉冲。当用户按S1时，计数器提高至10态，再按一次则提高至11态。第三次按下开关则会从头开始这个轮回。总之，IC4B将计数器的01态解码，并将CH1拉低，IC4C将计数器的10态解码，并将CH2拉低，而IC4D将计数器的11态解码，将CH3拉低。电路的机关不很要害，但C1应该选用低泄泄电容器。未用的逻辑输入端应接至响应的地或VCC。 (责任编辑：admin) |
