市售的这种变色吊灯造型新奇别致，行使利便，在差异必要的场所可以随意调动灯的颜色，从而改变情形空气。从它的结构道理可知，五只乳白色灯罩里别离装有红、绿、蓝三种颜色的灯胆，操作光的三色殽杂道理，可以调配出多种颜色的光。虽然，因为灯胆颜色的光谱不尺度，以及三基色亮度的比例相关，不行能重现出尺度的三基色和复色的白色光。但其建造道理和计划构想却值得参考。

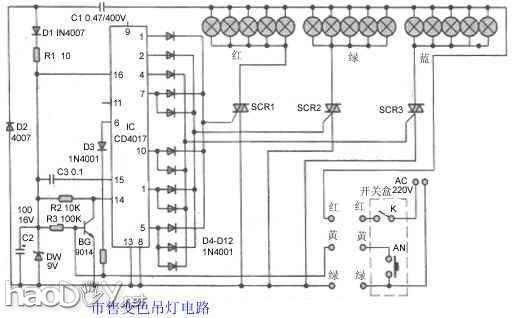

该灯电路部门装在灯具内，与灯架、灯座、灯罩等合为一体，引出三根线红、黄、绿，与所配开关相连，这有别于平凡的灯具节制。其电路道理如上图所示。当开关节制盒内K接通后，220V交换电经C1、D1、D2整流，再由C2滤波和DW稳压后，供应十进制计数/分派器CD4017事变电压。同时，9V电源经C3向IC第(15)脚输出一个正脉冲，使电路清零，以是其(3)脚输出正电压触发双向可控硅SCR1，使五只灯罩内的赤色灯胆发光，这是一种状态。若按动开关盒内AN按钮，三极管BG基极与发射极短路，BG管截至，此时IC第(14)脚电压上升，触发其内电路使之计数，由(2)脚输出高电平，使双向可控硅SCR2导通，使响应的五只绿灯点亮。再按动AN，电路又可使蓝灯点亮。当继承按动AN，使IC第(7)脚输出高电平常，灯罩内赤色和绿色灯胆同时点亮，从而对外示意为黄光，往后IC各脚的输出和灯光的颜色读者可自行说明。 二极管D3是使(6)脚输出时，电路复位到初始状态，即红灯亮。D4～D12为断绝二极管。彩色灯胆选25W时，双向可控硅应选2A电流的。其它在行使中较易呈现各色灯都不能开启征象，这多是降压整流电路破坏，如C1、D1、D2、DW等，按照电路，应在三只可控硅节制极各串一支2K电阻，以掩护可控硅和CD4017。在安装接线时，灯具和开关盒之间的连线不能接错，其上已有颜色标识。 (责任编辑：admin) |
