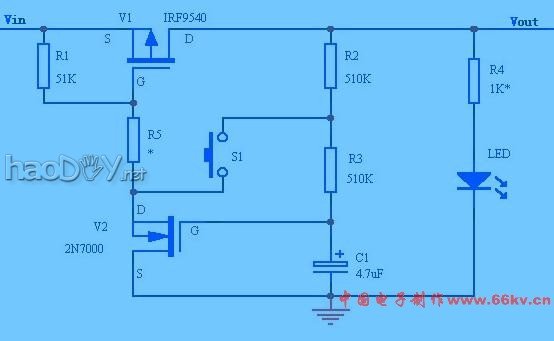

此电路可以应用于单键开、关电源，有很宽的电压范畴(4.5V~40V，最大19A的电流)，R5为可选，当输入电压小于20V时可短接；输入电压大于20V时提议接上，R5的取值应满意与R1的分压使MOS管V1的GS电压大于-20V小于-5V(在V2导通时)，只管使V1的GS电压在-10V~-20V之间以使V1输出大电流。
按钮按下前，V2的GS电压(即C1电压)为零，V2截至，V1的GS电压为0,V1截至无输出；当按下S1，C1充电，V2 GS电压上升至约3V时V2导通并敏捷饱和，V1 GS电压小于-4V，V1饱和导通,Vout有输出，发光管亮(此时应铺开按钮)C1通过R2、R3继承充电，V1、V2状态被锁定；当再次按下按钮时，因为V2处于饱和导通状态，漏极电压约为0V，C1通过R3放电，放至约3V时，V2截至，V1栅源电压大于-4V，V1截至，Vout无输出，发光管灭(铺开按钮)，C1通过R2、R3及外电路继承放电，V1、V2维持截至状态。 注：S1使Vout打开或封锁后应铺开按钮，否则会形成开关振荡。
