假如给你家里的台灯加装一个感到式触摸开关，在行使时不只能给你带来爱好，还能使你在行使时越发利便。 事变道理

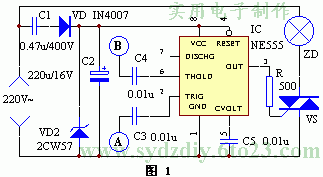

该装置电路见图1。当人手碰一下金属触片A，人体上的杂波信号便通过C3加到时基电路的②脚，②脚被触发，整个触发器翻转，③脚输出高电平，输出经限流电阻R加到可控硅节制极，可控硅VS导通，ZD点亮。 必要关灯时，用手碰一下金属片B，感到信号经C4加到时基电路的⑥脚，⑥脚被触发，③脚输出低电平，可控硅失去触发电流而截至，，电灯熄灭。电路中的C3、C4是耦合电容，又能防备因个体元件的粉碎而造成的麻电征象。电路中的C1、C1、VD、VDW构成6V直流供电电源。 元器件选择与制作 元器件清单见下表。 编 号名 称型 号数 量 R 电阻 500Ω 1 C1 金属化纸介电容 0.47u/400V 1 C2 电解电容 220u/16V 1 C3、C4 金属化纸介电容 0.01u/400V 2 C5 涤纶电容 0.01u 1 VD1 整流二极管 IN4007 1 VD2 稳压二极管 2CW57 (9V) 1 VS 双向可控硅 1A 耐压≥400V 1 IC 时基IC NE555、5G1555、uA555 1 A、B 金属片廉价 2 本电路因体积较小，可以装在一个盒子内，电路不消调试，一样平常一次就能乐成。 (责任编辑：admin) |
