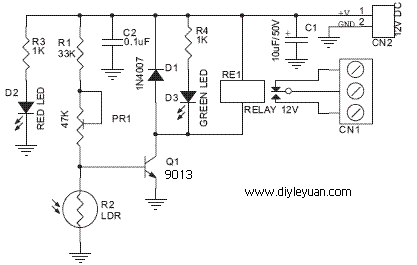

 光控开关的制作  光控开关电路原理图
这是一个简单的光控开关电路，给电路提供12V直流电，电路工作，红色LED亮（D2）。如果是白天，光敏电阻R2阻值小，三极管Q1截止，继电器不吸合，CN1接的灯泡不亮（接常开端，继电器吸合灯才亮。否则白天灯亮）。当晚上时，光敏电阻阻值大，三极管导通，继电器吸合，电灯亮，同时绿色LED亮（D3）。

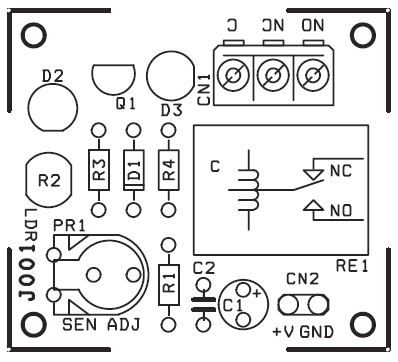

 光控开关元件布局图
