本文先容的无功耗触摸开关，平常不耗电，只有在开关时才耗损一些电能。

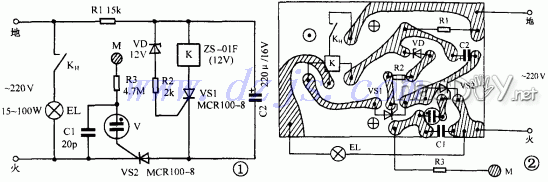

　　事变道理:图1是事变道理图。在没有触摸M时，220V市电固然通过R1加到单向晶闸管VS1和VS2上，但因为没有触发信号，VS1、VS2均不导通，电路不事变。当用手触摸M时，就有细小电畅通过C1、R3和人体，C1获得必然的电压使氖管V点燃并触发VS2使其导通。同时，经R1向C2充电，C2的电压到达12V时，稳压管VD导通，VS1也被触发而导通，C2上的电荷通过自锁继电器K而开释，K的触点KH接通，灯EL点亮。这时C2上的电压敏捷降为零，VS1阻断，灯EL熄灭。第二次操纵时只要再次触摸M即可。

　元器件选择R1用3W的碳膜电阻。稳压管VD用1W、12V的。继电器K用12V型号为2S－01F。晶闸管VS1和VS2均为MCRI00－8。电容 C1用20P的瓷片电容。氖管V用启辉电压60V的。触摸片M用直径25mm的压电片敲去陶瓷取代。其他元器件无非凡要求。
　　建造要领按图2腐化成线路板。元器件焊接无误后接上市电，触摸M，氖管V应能发光，同时继电器应吸合。如氖管不亮，也许是氖管破坏或前方与地线接反了，如V亮，但继电器不吸合，也许是晶闸管或继电器破坏；正常事变后，找一只巨细吻合的塑料外壳将线路板牢靠在壳内并引出引线。同时在外壳的面板大将触摸片M用全能胶粘上。为了使电路事变靠得住，电阻R3直接焊在触摸片上并在电阻上套一只热缩管，再用软线焊到线路板上，这样触摸开关就做成了。实测开关时刻不大于0.5s。
