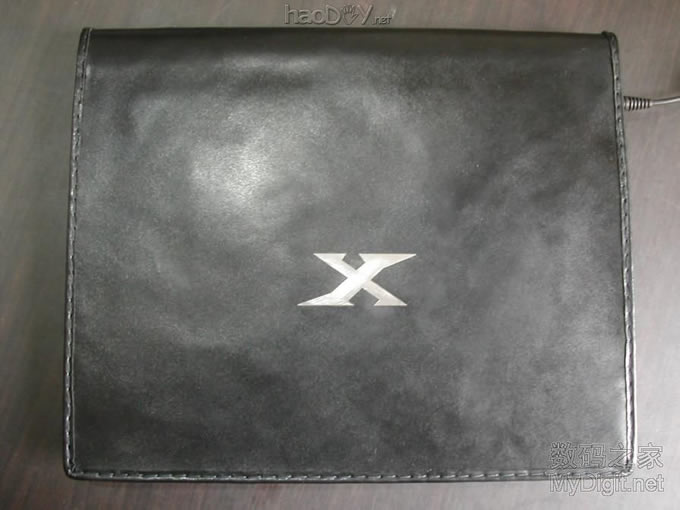

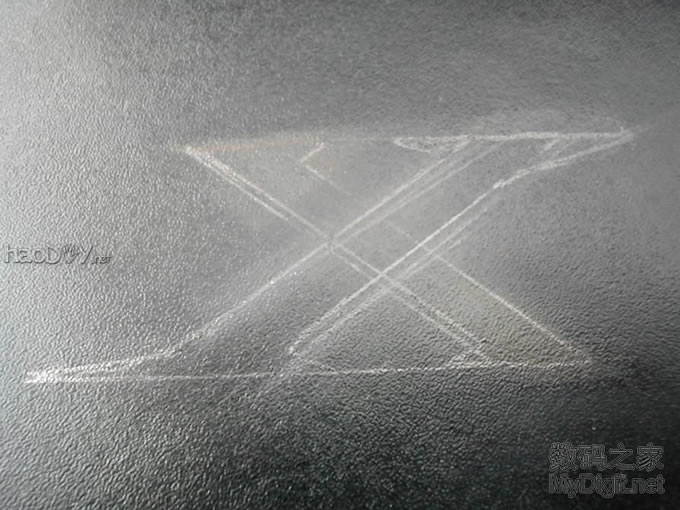

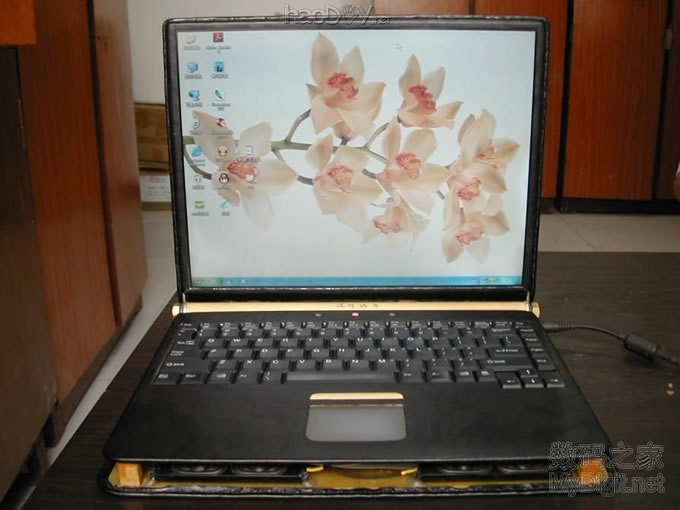

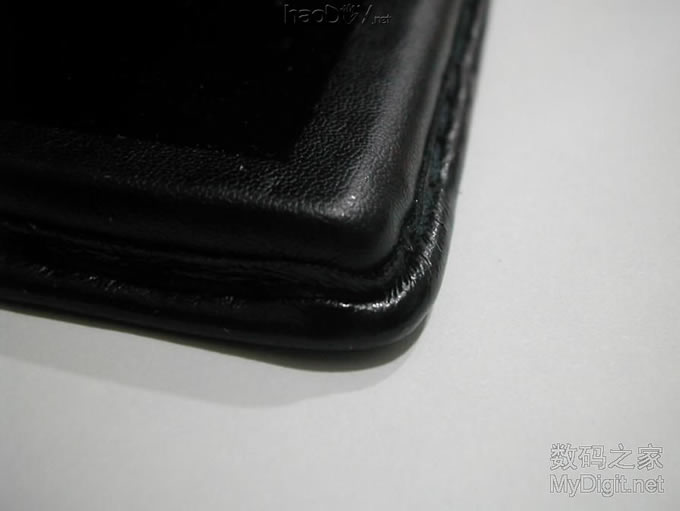

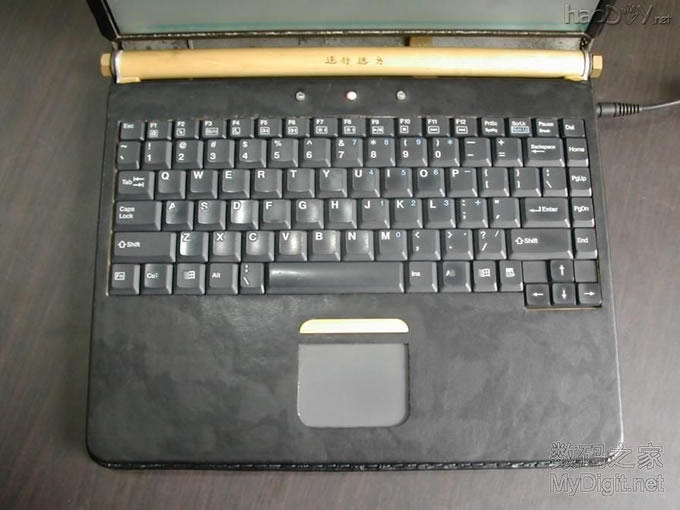

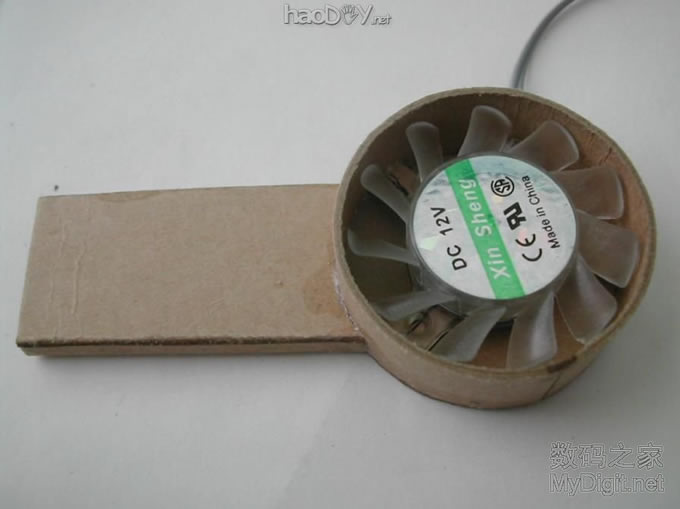

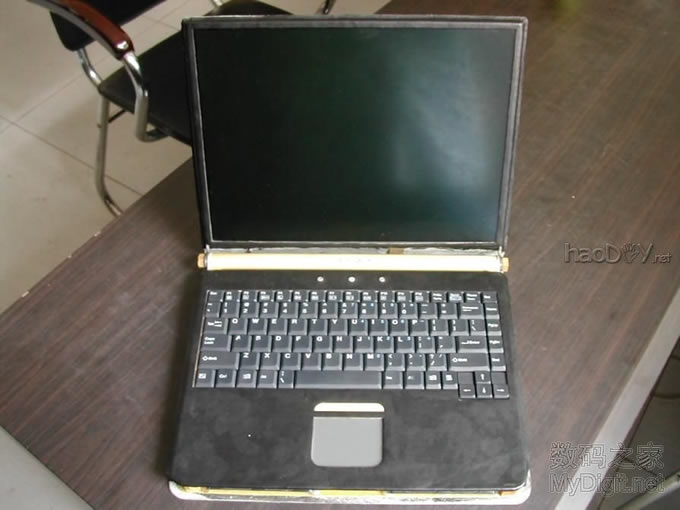

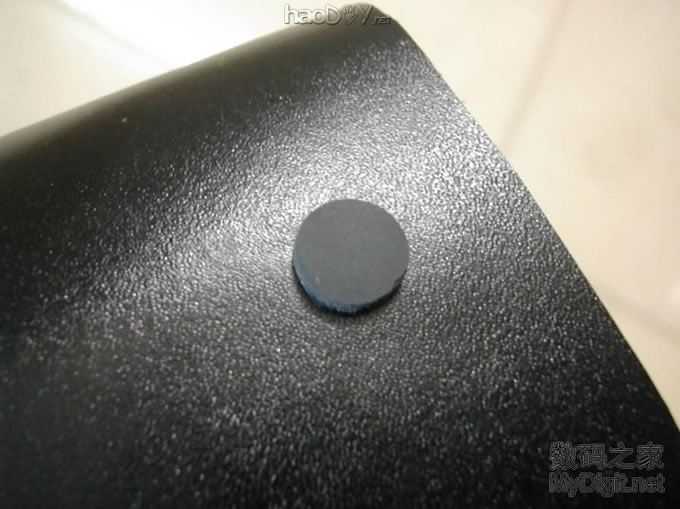

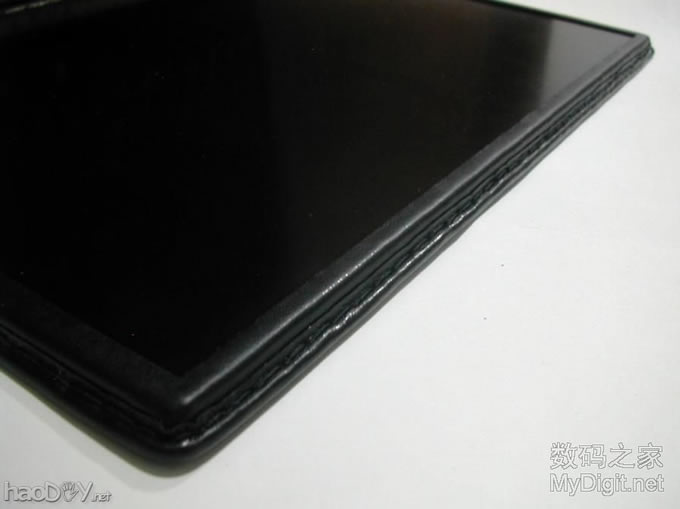

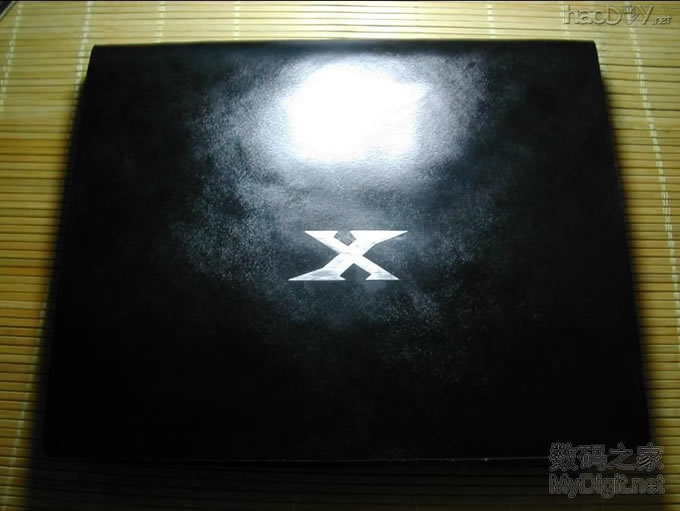

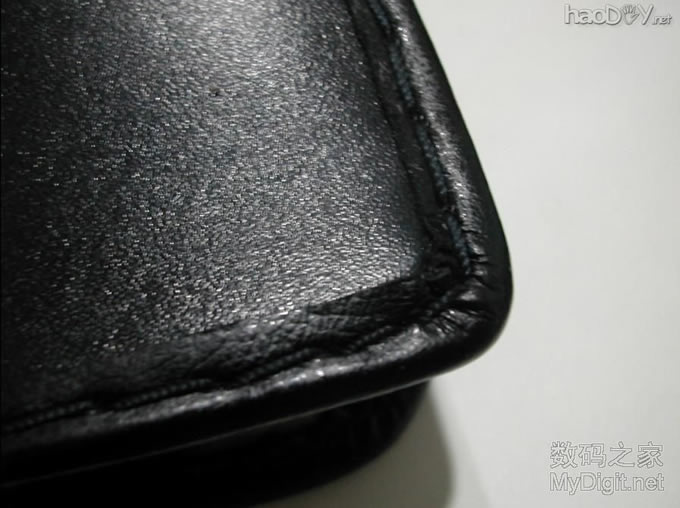

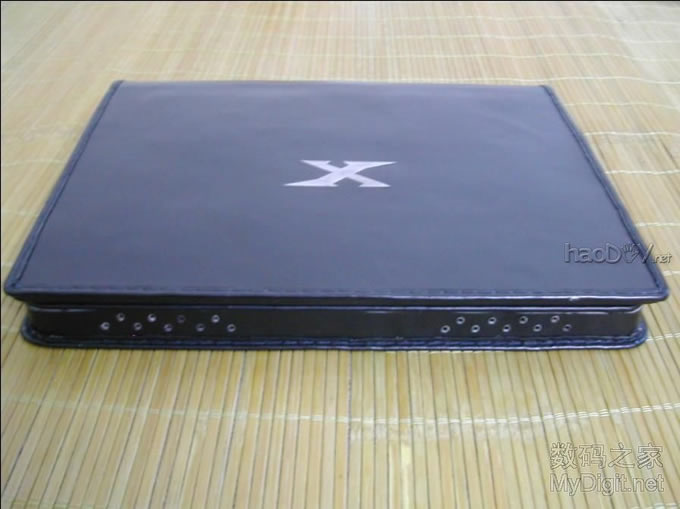

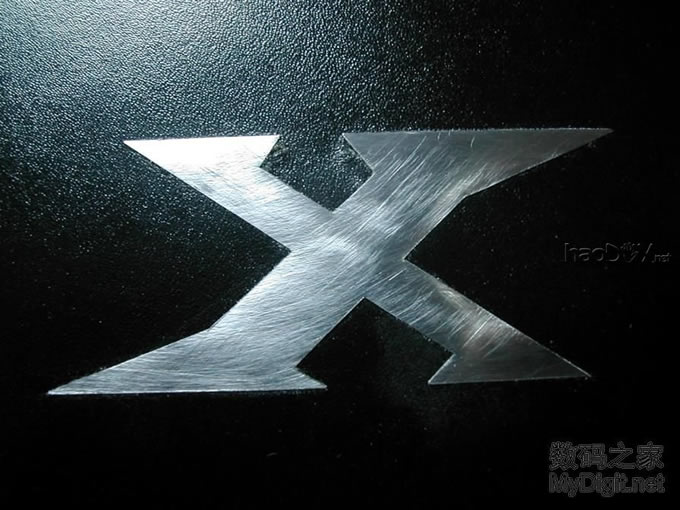

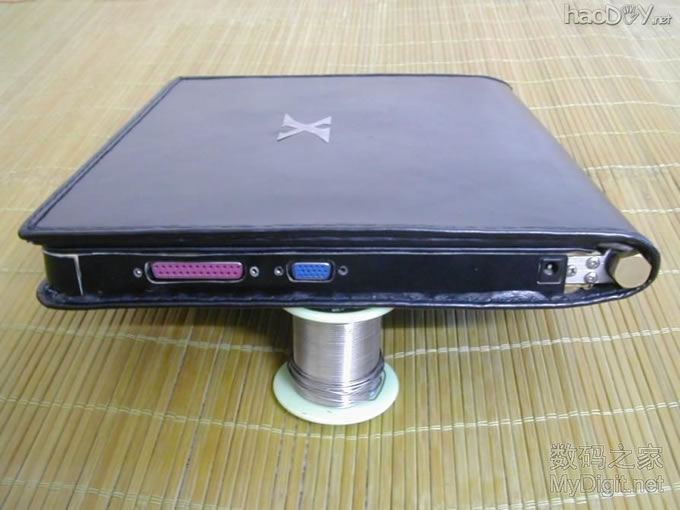

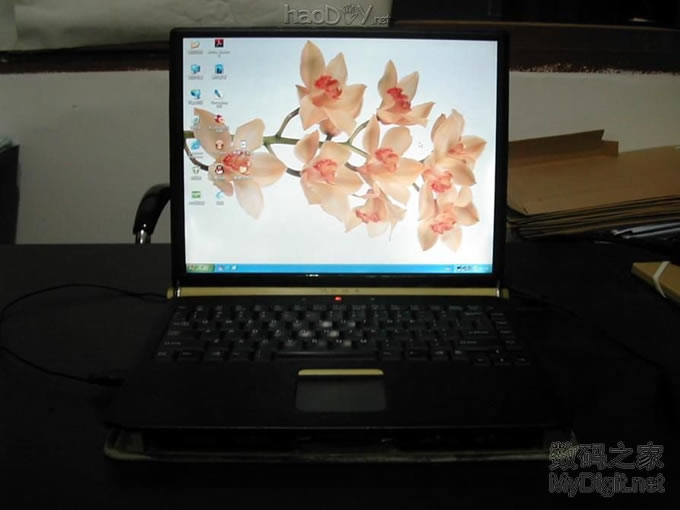

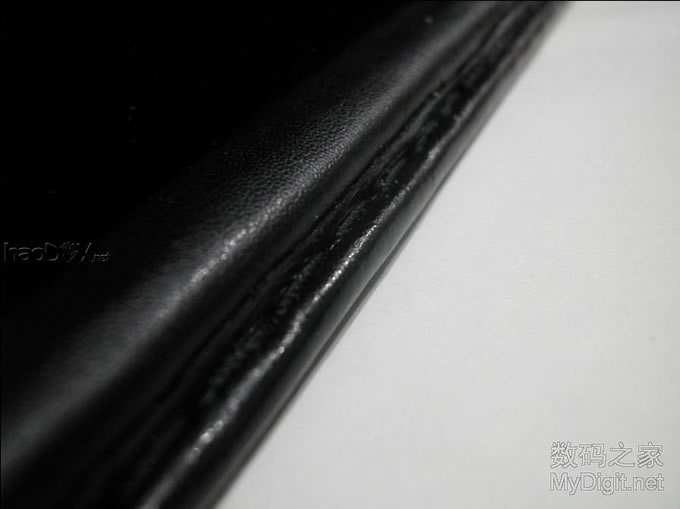

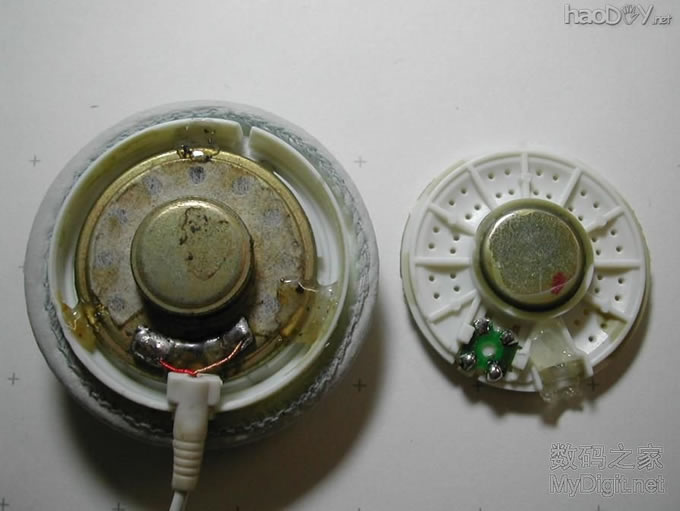

毕业时同学有一台很老的笔记本,外壳坏了,显示屏不能立起来,于是就买来自己DIY一个外壳。 一、打造笔记本骨架 用铁丝、竹筒、铝片、铜螺栓、牛皮垫圈制作笔记本液晶屏支架,原设计是将电池放于竹筒内,并将竹筒设计为提手,后放弃。 ![]() 转轴部分特写 ![]() 本人网名,先用铅笔在竹筒上描字,再用电烙铁烫写,不过字太丑,见谅 ![]() 用玻纤板制作笔记本底板,去掉光驱和电池,为减小整体体积,改动了部分电路的布局,用排线将分开的电路焊接起来 ![]() 用玻纤板制作笔记本上面板,并在键盘、触摸板、左右键的位置挖孔 ![]() 粘上皮革,并挖孔 ![]() 正面效果 ![]() 装上键盘、触摸板、左右键效果 ![]() 裁剪合适大小的纸覆盖住液晶屏 ![]() 在液晶屏金属边框上粘上裁剪好的皮革 ![]() 二、制作按键 左右键使用竹片制作,底部粘上塑料片防止掉出 ![]() 内部接线固定 ![]() 触摸板和左右键效果 ![]() ![]() 把LED灯直接作为按键按钮,电源键使用了呼吸灯,电源接通就会发出逐渐变化的彩色光,很好看 ![]() ![]() ![]() ![]() 按键内部接线 ![]() 三、排线的延长 电路重新布局后,显示屏排线转换了90度的位置,长度不够,做了延长,原来的排线插座损坏,直接焊接 ![]() 排线太密不方便焊接,就用这个方法 ![]() 用AB胶固定 ![]() 背部也用排线延长,并用锡箔纸做屏蔽 ![]() 延长键盘排线 ![]() ![]() 耳机插口被竹筒挡住,移到侧面来,用木头做底座 ![]() ![]() ![]() 四、总装 内部凌乱的接线 ![]() ![]() 合并 ![]() 用真牛皮做外面的“壳”,切掉周围多余的皮,转轴处是空的,便于散热,侧面会密封,但也会留适当的孔散热 ![]() ![]() 上面板和底板是用螺丝钉固定的,方便拆开进行维修 ![]() 这样就好看了 ![]() 设计了一个标志,还没有来得及做 ![]() 基本成型,还要包边、包侧面 ![]() 通电测试 ![]() 五、组合耳机 仿的森海塞尔PX200耳机 ![]() ![]() 拆下耳机架 ![]() 更换内部发音单元 ![]() 找出一副SONY的耳机架,主要是软,不夹耳朵 ![]() 刚好可以配合,还可以像原来那样转动,转动部分连接特写 ![]() 完成效果 ![]() ![]() 使用易拉罐制作的标志 ![]() ![]() 耳机根换了线材,使用诺基亚手机耳机的线改的,插头和两线交叉处为自己制作 ![]() 针对散热的问题,加了一个小的风扇,使用牛皮纸制作外壳,实现将气流导向。实测下载一晚上电影没有出现任何问题 ![]() 用软皮包边,全是一针一针手工缝制 ![]() ![]() ![]() ![]() 包侧面 ![]() ![]() ![]() 整体效果 ![]() ![]() (完) 另两个参赛作品: 《太阳能自动垃圾清扫车》,http://bbs.mydigit.cn/read.php?tid=119037 《蛇形机器人》,http://bbs.mydigit.cn/read.php?tid=119015
[ 此帖被逆行远方在2009-08-16 09:56重新编辑 ]
