Lp黑胶对我来说并不陌生，但对其了解程度，我是一个地道的门外汉，因为本地玩lp的烧友较少，无法交流，一个人也没有信心玩好，这几年就只能在网上查阅一下相关信息，烧友的玩机心得，及DIY的唱盘，唱臂，去年无意中在网上看到标榜Clearaudio的直切唱臂，与其它直臂（汽浮）相比构造更简单实用，立即就定下了自己DIY一套LP转盘加直线唱臂的计划。自己也很清楚，对我来说，绝对是一次难度最高，用时最长，而且没有胜算充满挑战的DIY，但希望通过这次制作，加深对LP更多的了解，并作为2013年参赛作品，以下是制作过程与大家分享。也希望论坛的LP玩家多多指导，，，，
其实现在网上有很多LP的配件，买回来就可以拼装一台完整的LP，但我更喜欢DIY，这样更有挑战性，当你看见自己亲手设计加工的配件堆砌成一件完整作品时，你才能真正享受到更多制作乐趣与成就。所以这次LP制作除电机，唱头，测速器，其余相关配件全部DIY，首先考虑转盘材料，铝材，尼龙，电木，亚克力，也知道用多种材质叠加合成对消除谐振更好，但这是我第一次DIY黑胶转盘，不想过高投入，釆用分体式设计，（磁悬浮转盘，直切唱臂，双电机各自独立）转盘材料最后决定用亚克力制作，，首先从基座开始，用人造石，个人觉得人造石阻尼好过花岗石，用三层人造石夹二层铅板，在用实木封边，基座宽430MM×380MM×55MM ，呈等腰三角，这样摆放更方便，人造石用水刀开板成型
-
-
-
-
-

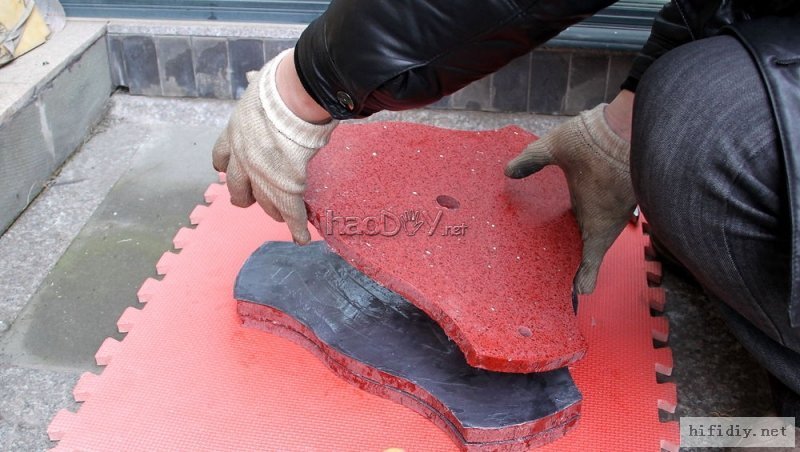

人造石中夹入2mm铅板
-
-
-
-
-
-
-
-

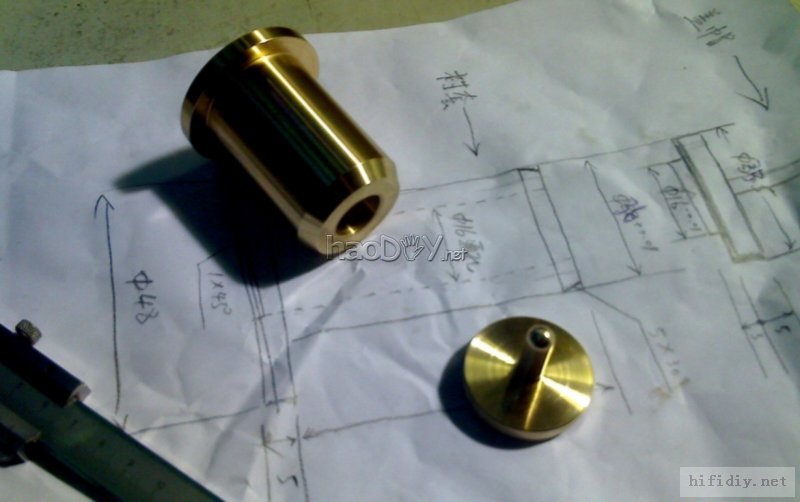

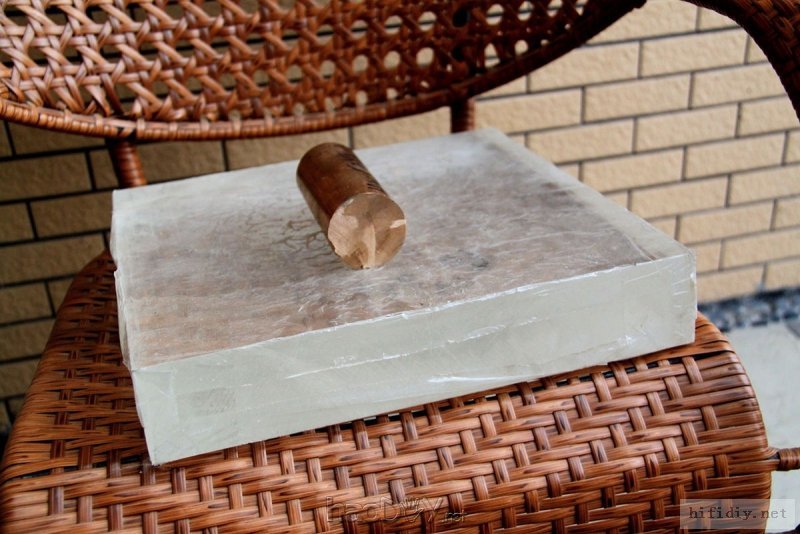

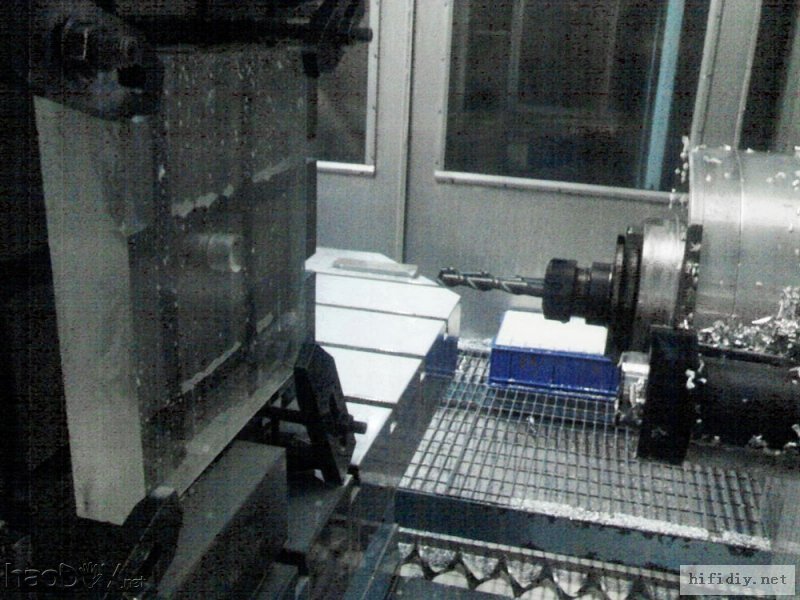

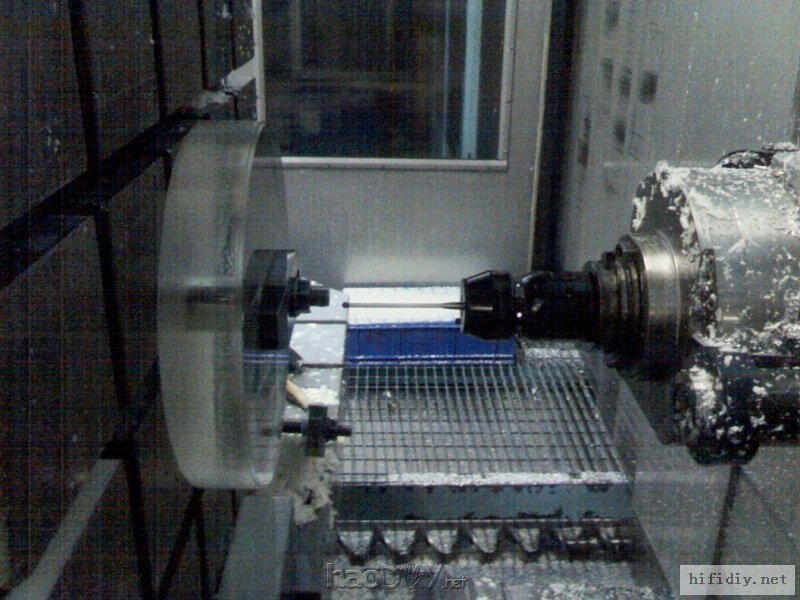

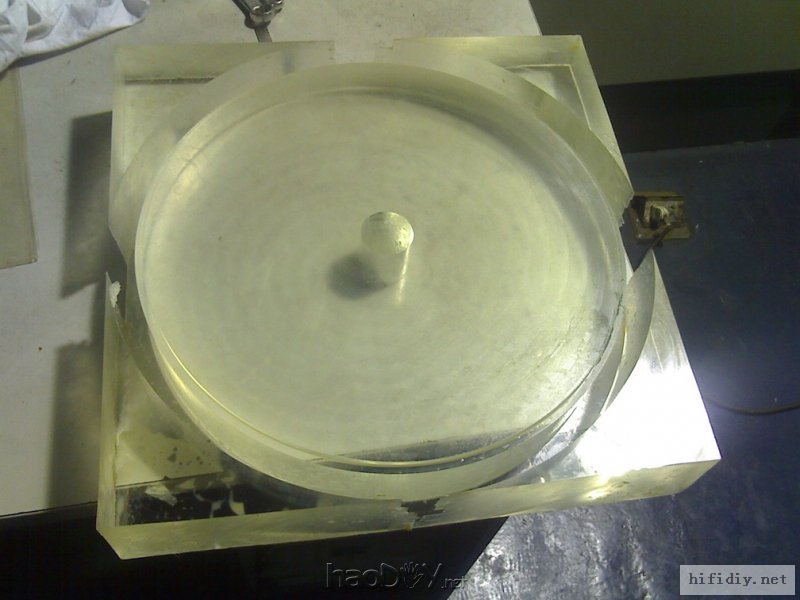

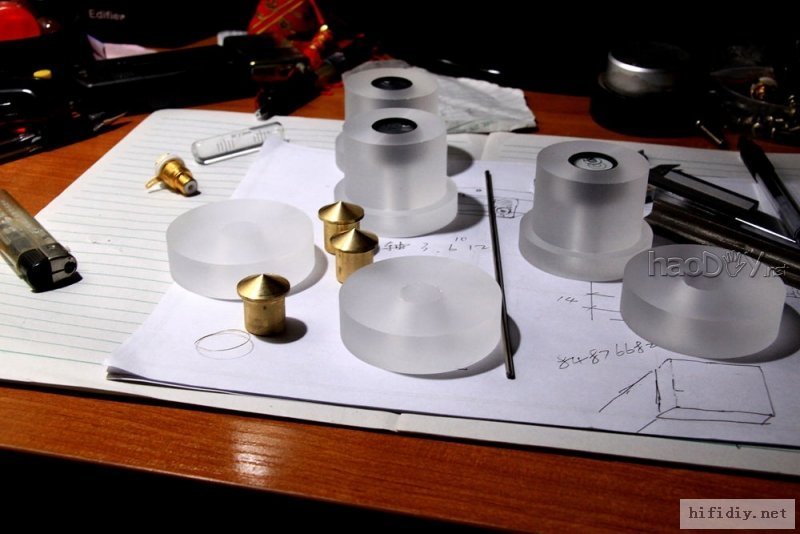

转盘材料是托朋友从宁波某厂定做的航空亚克力，320mm*320mm*60mm，轴套用青铜车制
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
 #p#分页标题#e#
-
-

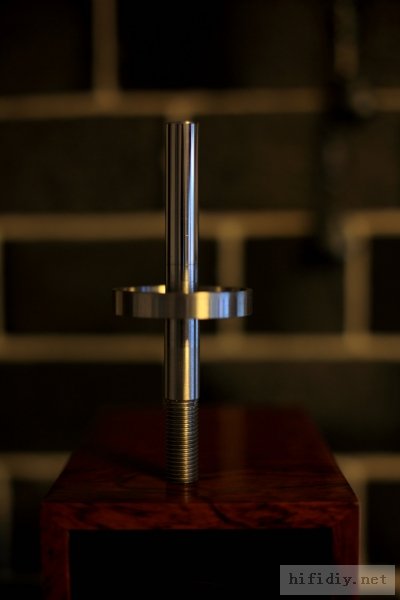

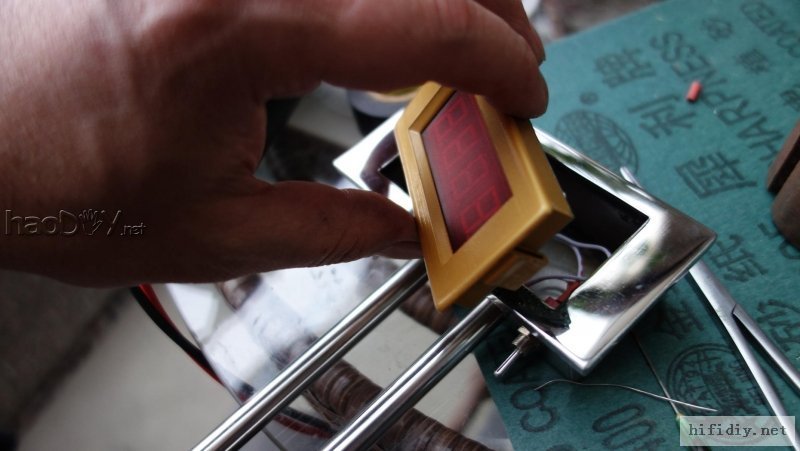

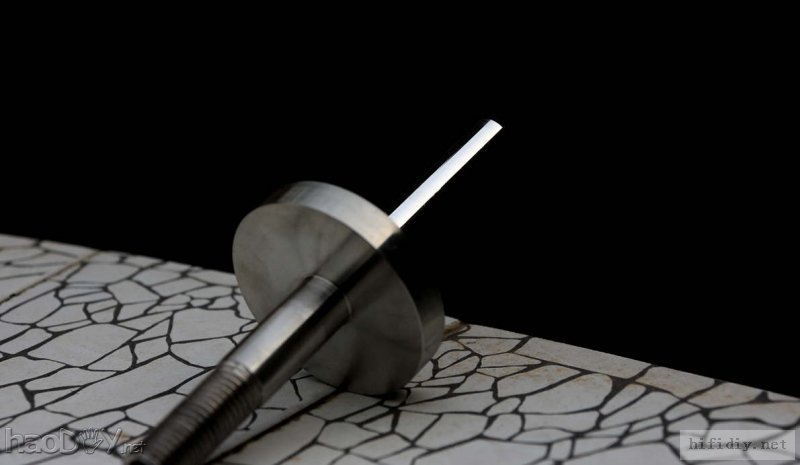

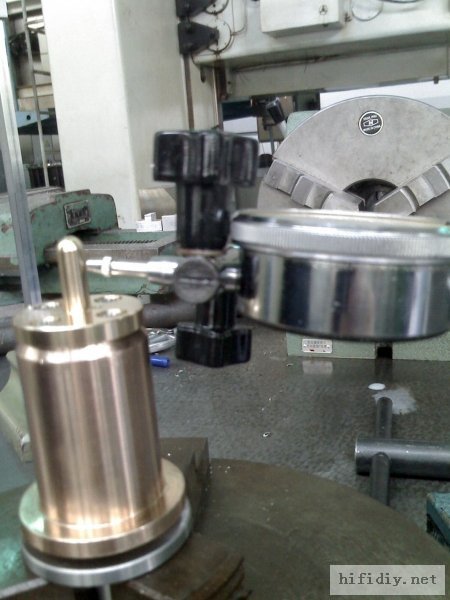

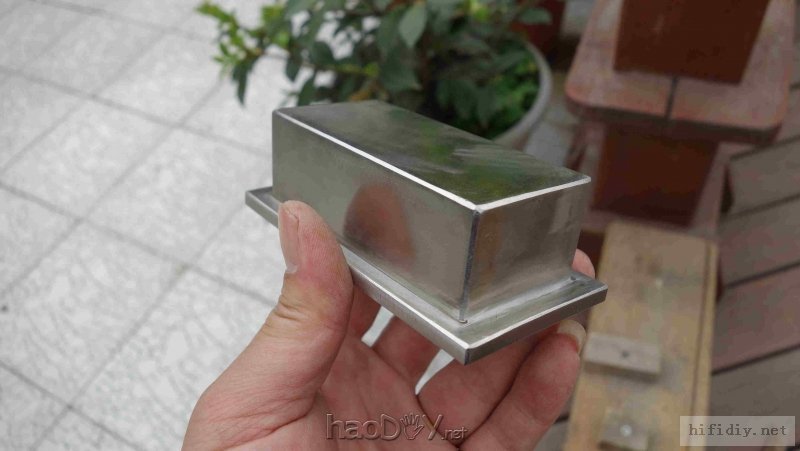

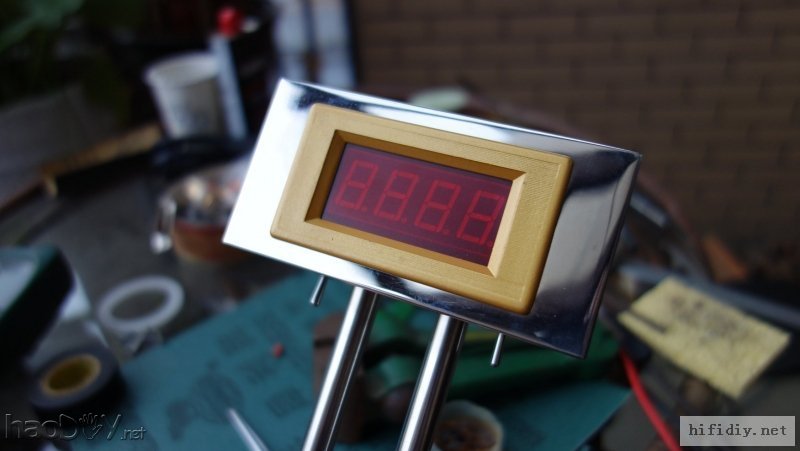

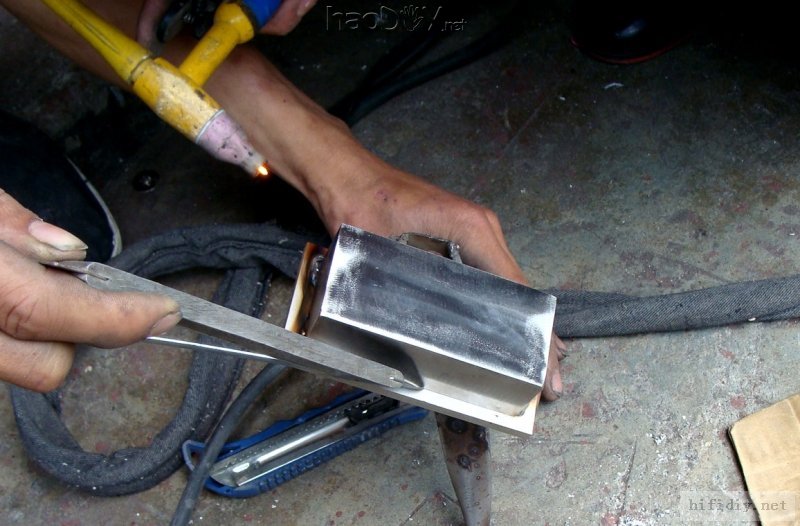

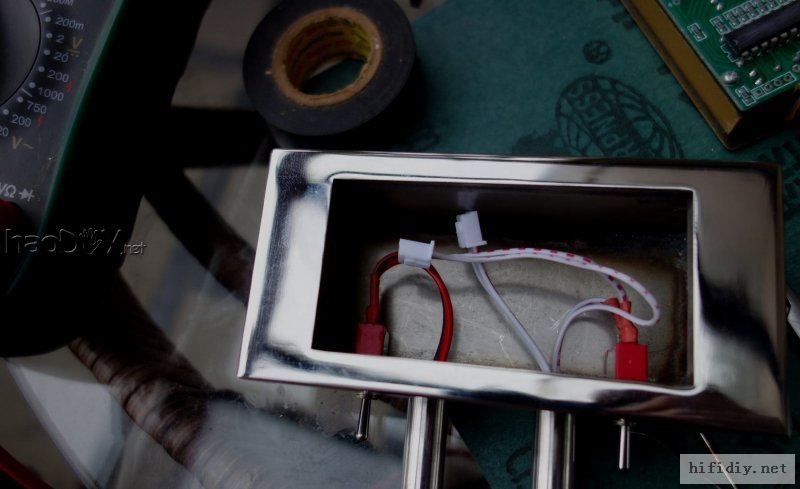

为降低摩擦带来的振动，提高转盘的稳定性，轴套加工完后，与中轴现场配磨，轴，套配合间隙0，005mm，最后表面做研磨处理。测速仪驱动电路及显示器安装在用不锈板制作的盒子里
-
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
-
-

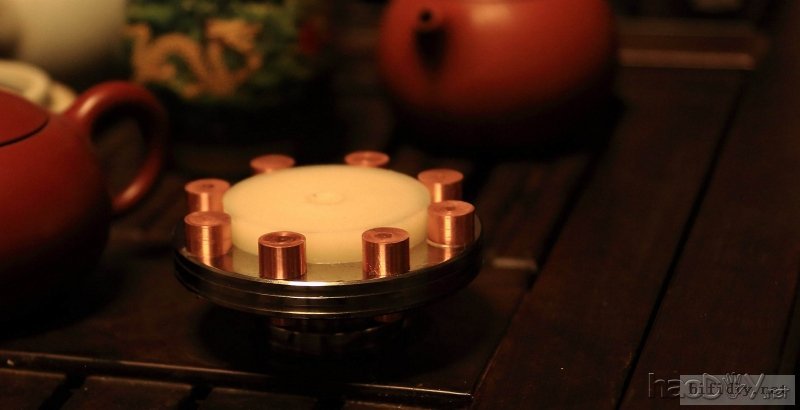

磁浮设计，肯定会考虑磁场对唱头及周边器材的干扰，所以转盘设计为三层蔽磁，第一层是10mm铝合金，第二层是18mm304不锈钢，第三层是上下二只钝铁套，呈迷宫状，将磁环全部包围，磁力线被多层分割，这样做增加了加工工序和难度，但这样可以把磁干扰降到最低#p#分页标题#e#
-
近9kg底盘
-
-

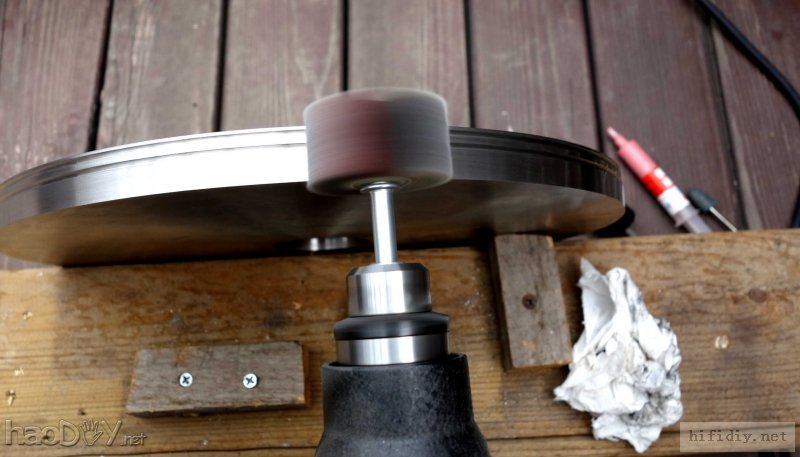

初磨
-
-

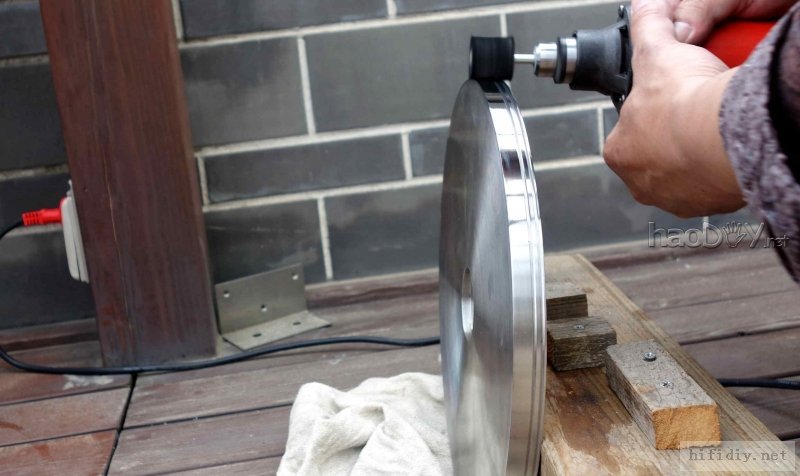

抛光
-
-
复件 DSC01342.JPG (69.83 KB, 下载次数: 0)
-
-

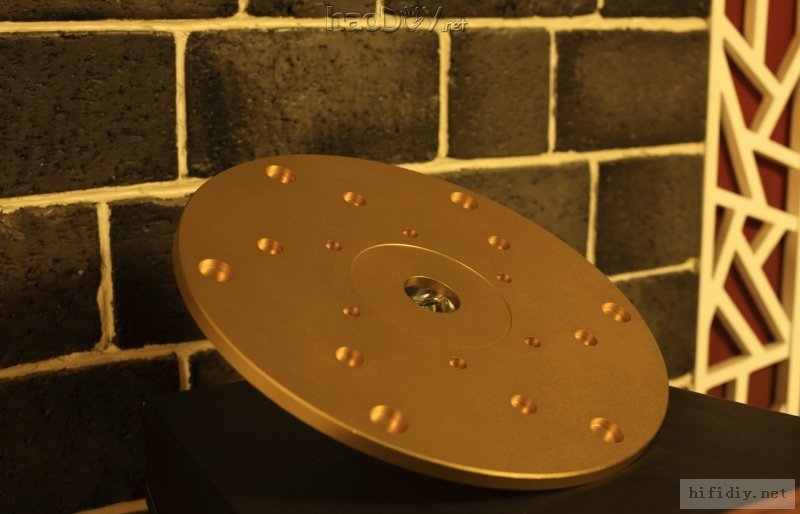

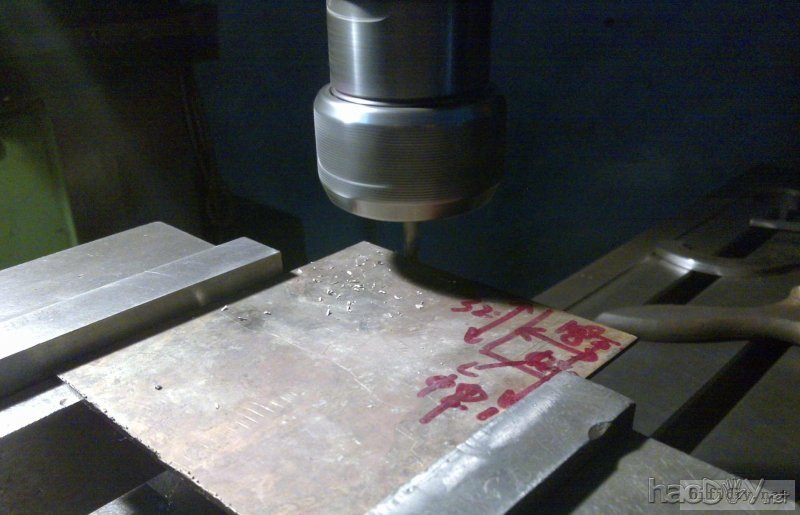

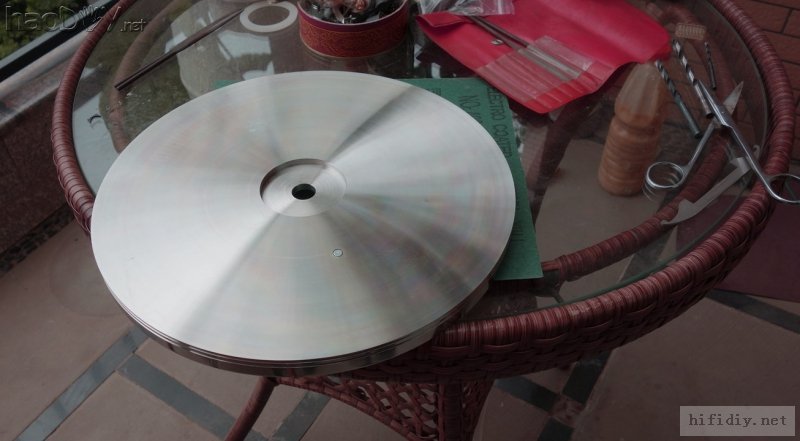

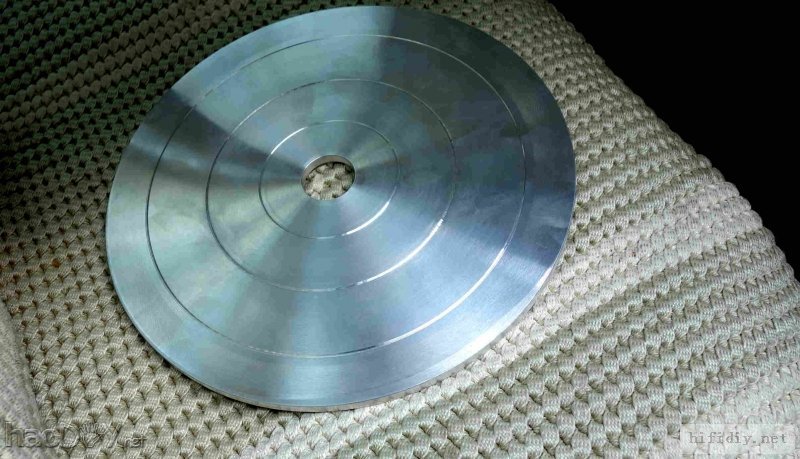

铝合金顶板

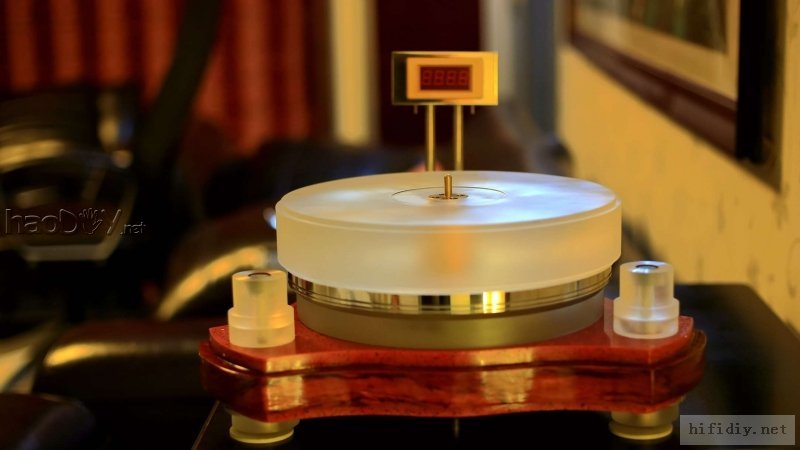

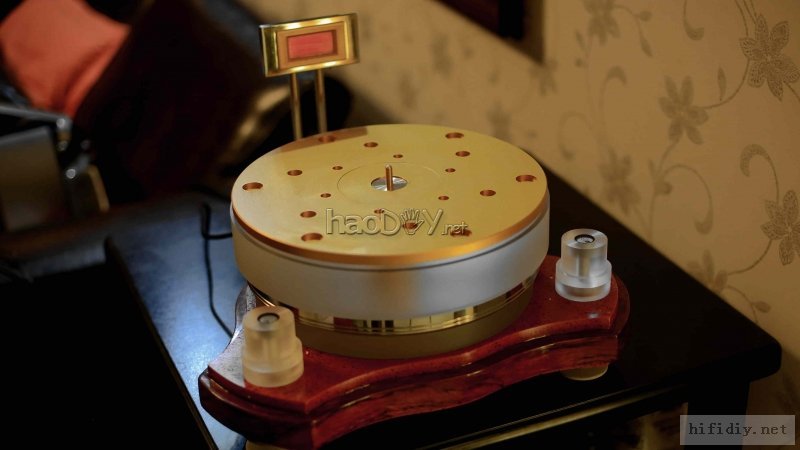

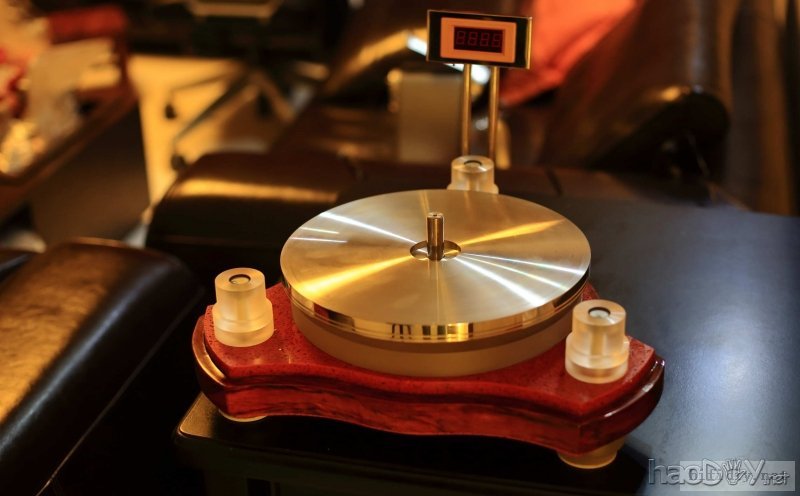

完工后做表面处理的转盘
#p#分页标题#e#
-
-
-
-
-

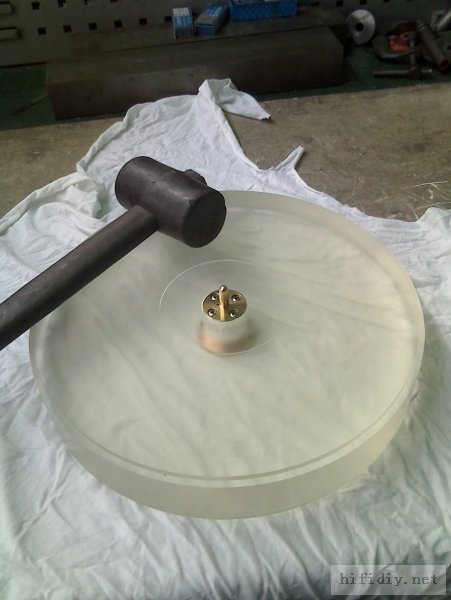

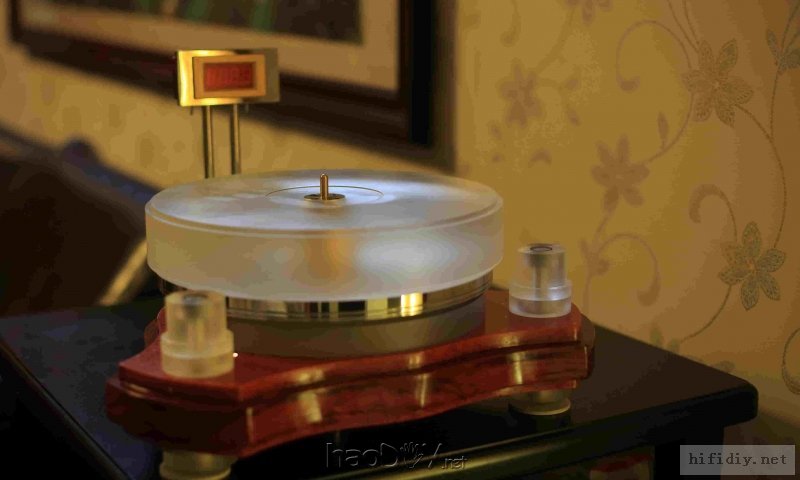

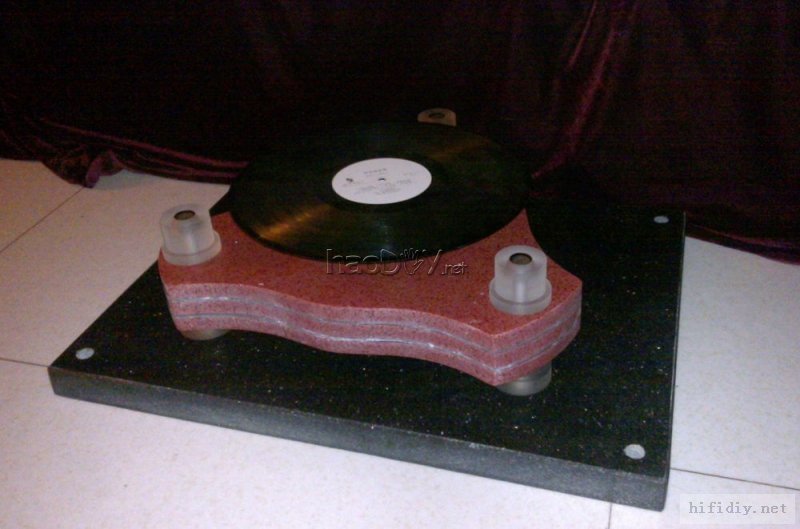

基座截面磨光华后露出了两道夹铅的缝隙，显得有点粗糙，后来用实木封闭解决，转盘完成开始组装，整个lp系统算完成了一半，现在开始有点感觉了，基座，转盘的总重量是35公斤
-
-
-

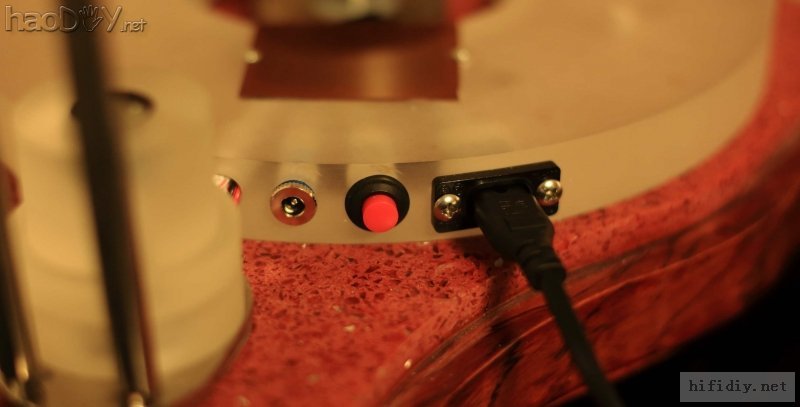

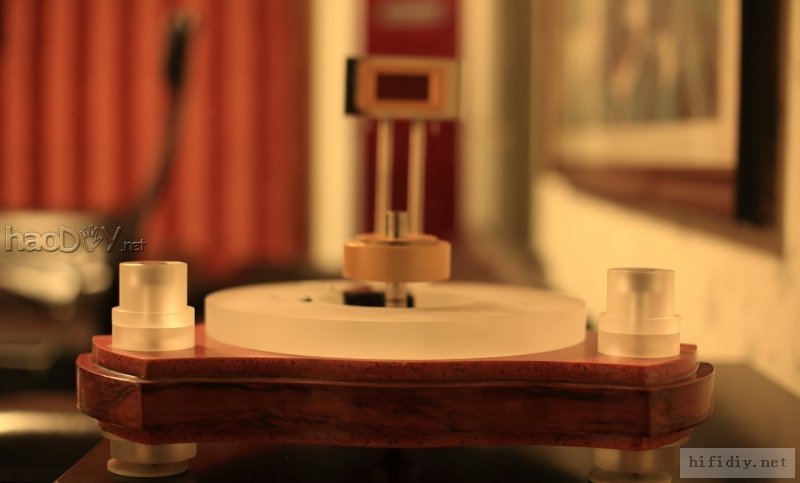

基座与转盘之间安装了一块直径280mm*25mm的亚克力板，中间挖空用来安装测速器电源，led灯带
-
-
0Q7A0484.JPG #p#分页标题#e#(53.21 KB, 下载次数: 0)
-
-
-
-
-
-
-
-

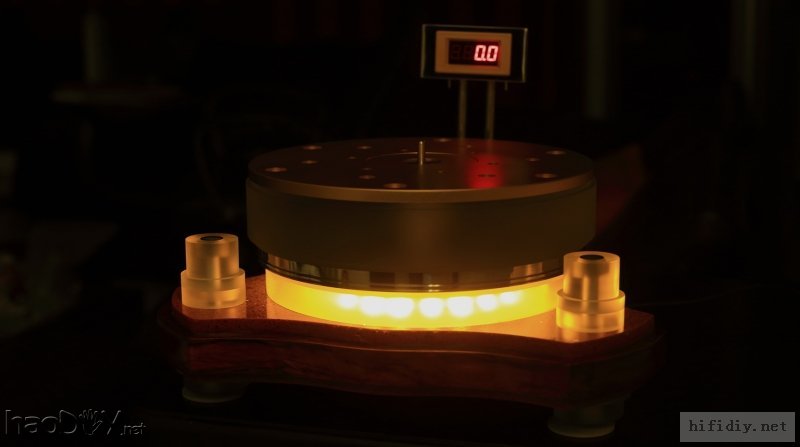

底部安装了led灯带

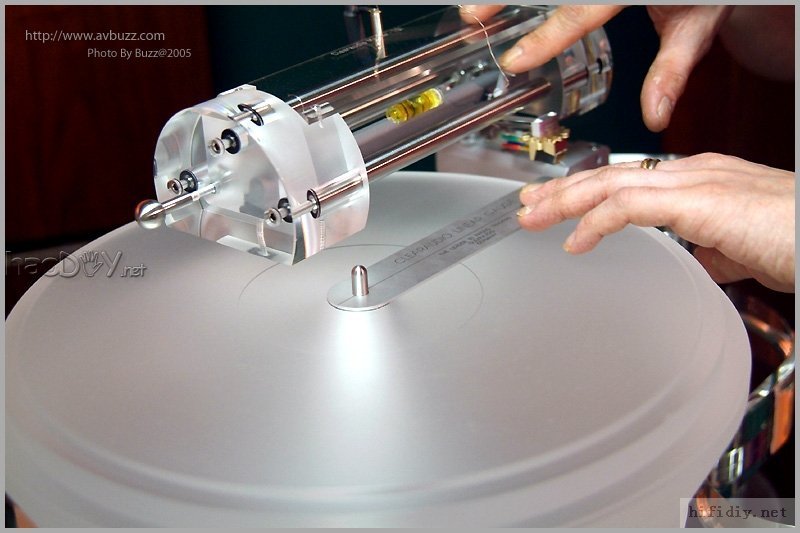

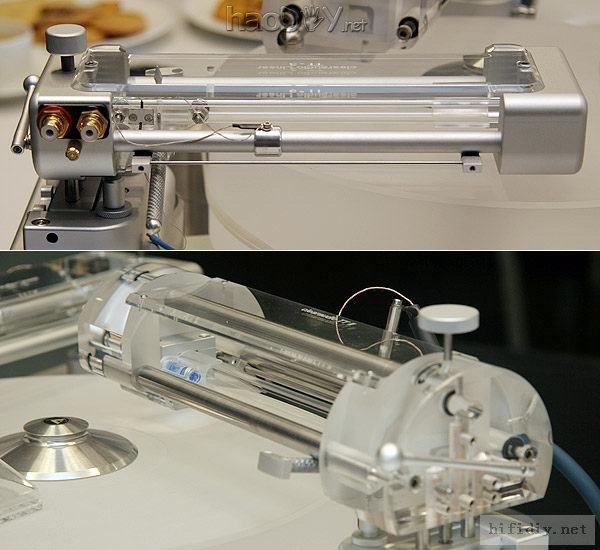

就是这只德國Clearaudio TT-2 TT-3直线唱臂挑起了我的制作欲望
#p#分页标题#e#
-
![2500522S3J[1].jpg](/uploads/allimg/130729/1321055935-42.jpg "2500522S3J[1].jpg")
-
-
![DSCF4227[1].jpg](/uploads/allimg/130729/132105B16-43.jpg "DSCF4227[1].jpg")

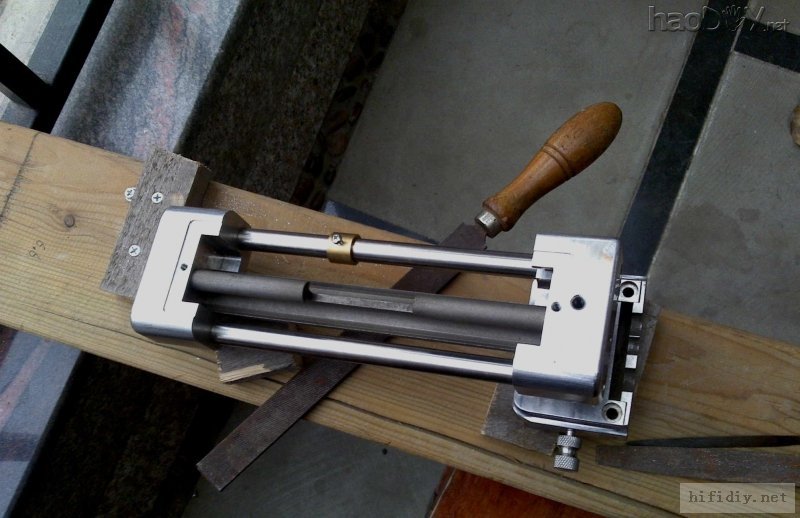

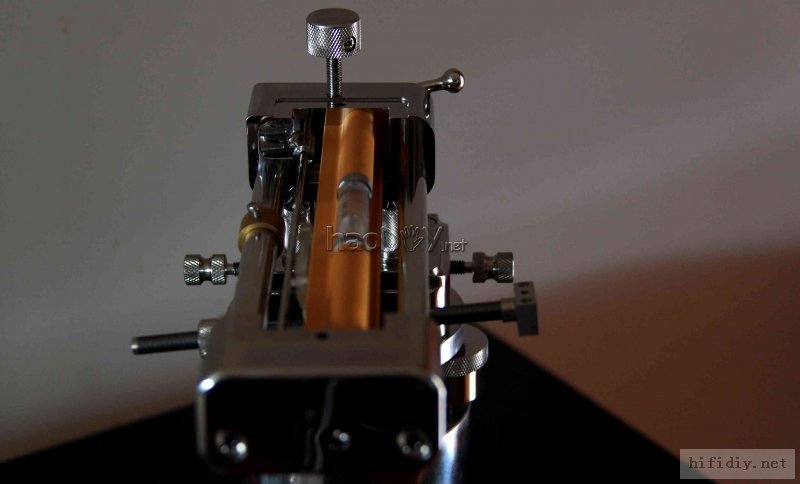

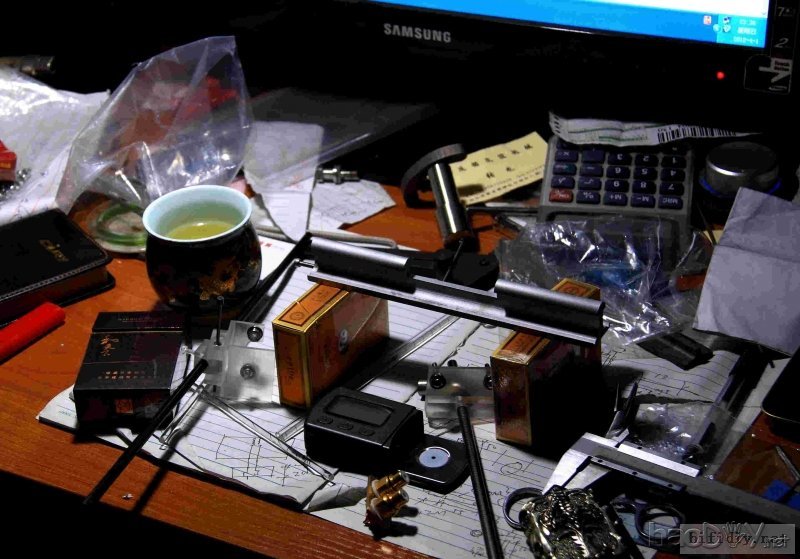

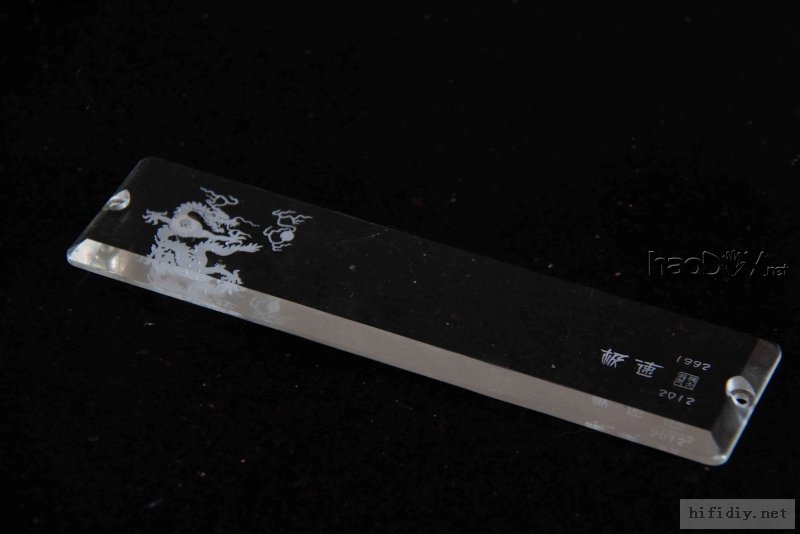

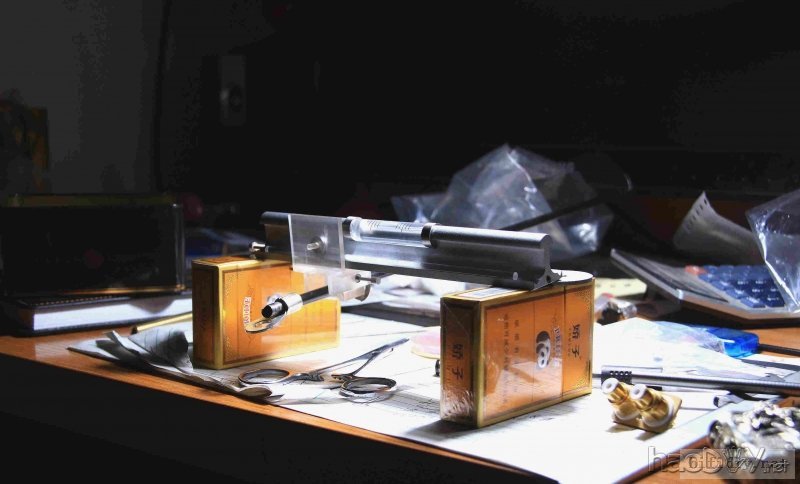

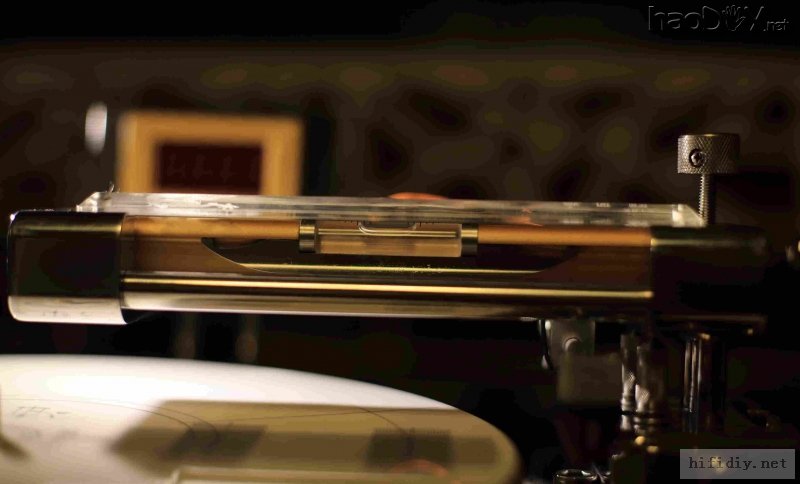

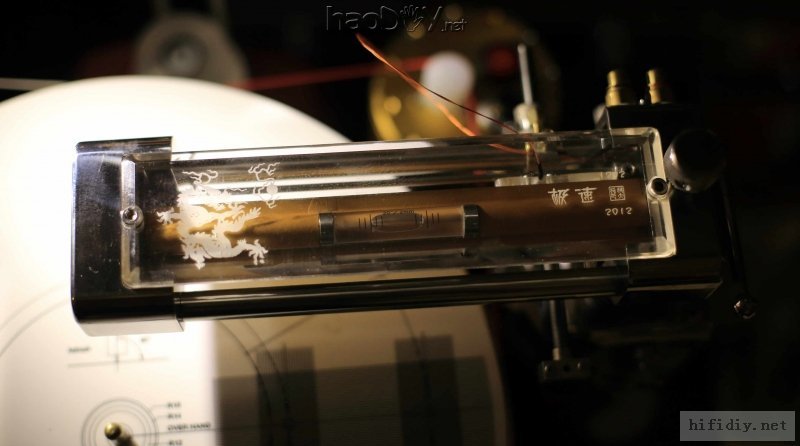

直线臂，是这次diy的最大难点，没见过实物，只有图片，Statement TT-1是釆用三滾轮石英棒滑车系统，TT-2 TT-3 釆用石英管，双滚轮，后者传承了TT-1唱臂的技术精华，是Statement唱盘系统成果向下的延伸。要是1:1复制难度也不大，但又不原意全部照抄，而且很多尺寸无法知晓，我觉得外型尺寸比例非常重要，尺寸比例掌握不好，制作出的作品虽然可以用，但很难看，首先制作滑车系统，作了多种滑车试验，设计出自己的全新双滚轮滑车系统，稳定性，抗震性超过玻管，定形后再做唱臂，外观是现成的，但尺寸要自己定，以上几项工作花费大量时间和精力。
-
-
-
复件 IMG_1037.JPG (54.07 KB, 下载次数: 0)

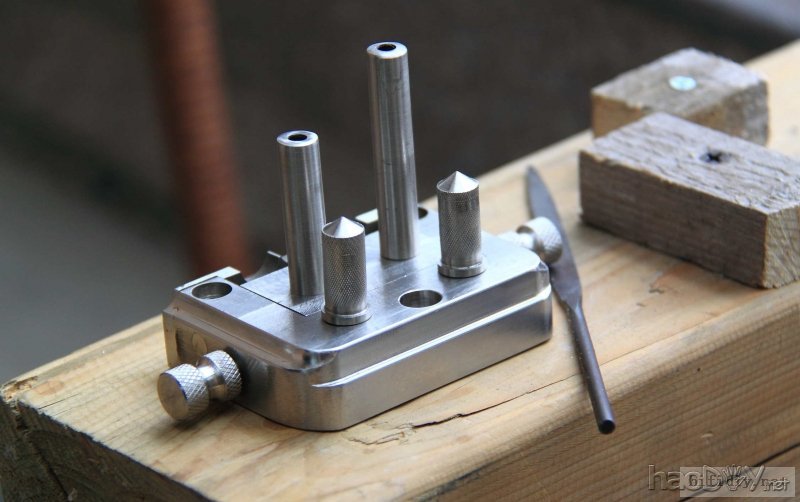

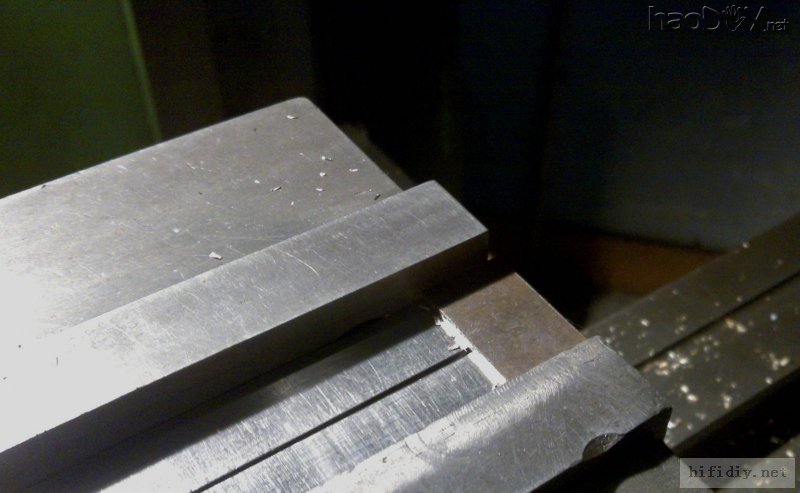

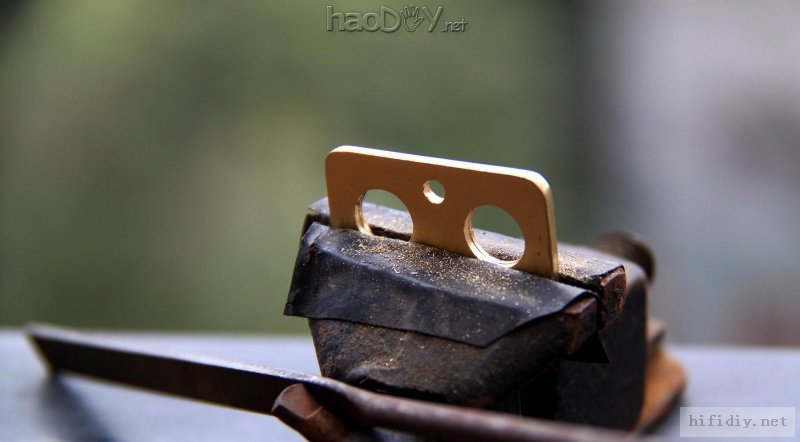

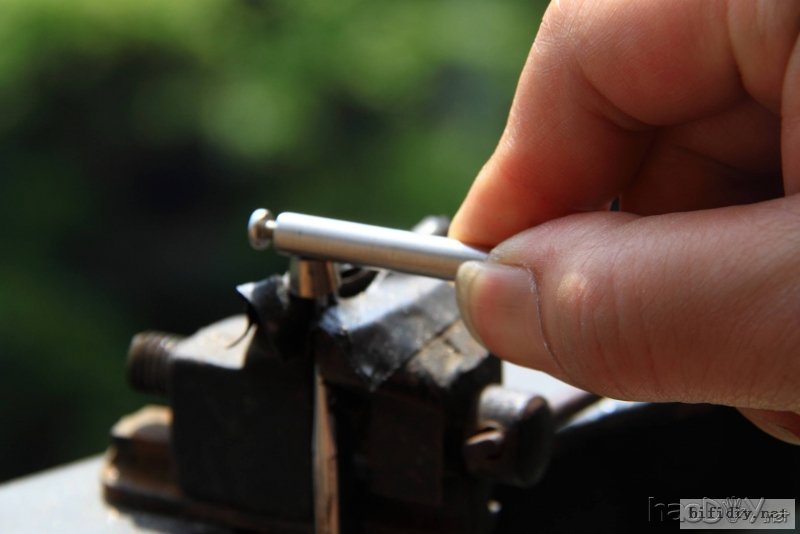

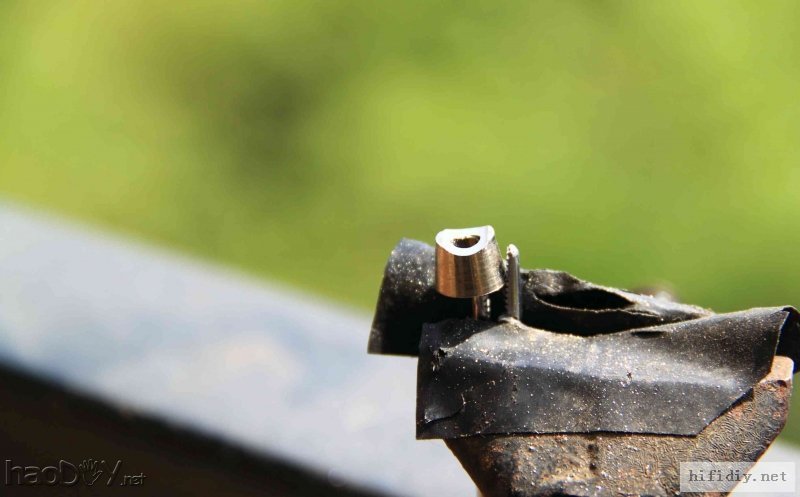

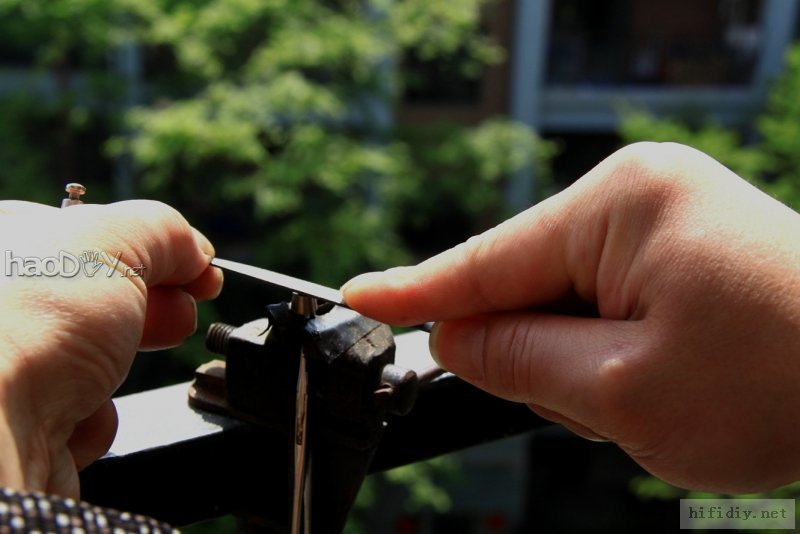

唱臂所有配件除滑车搭载架，其余全部用304不锈钢，滑车搭载架釆用铸铁加工，因为滑车搭载着是唱头作横向滚动，釆用铸铁做搭载架抗振性便好。唱臂是独立设计，由38只大小配件组合，最大配件超过6公斤，最小的只有几g，很多小配件必须自己动手
-
-
-
20120304383.jpg #p#分页标题#e#(66.49 KB, 下载次数: 0)
-
-
-
-

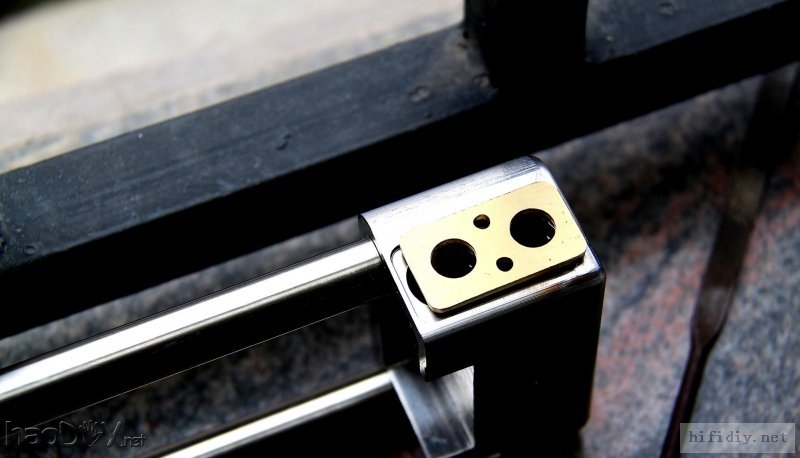

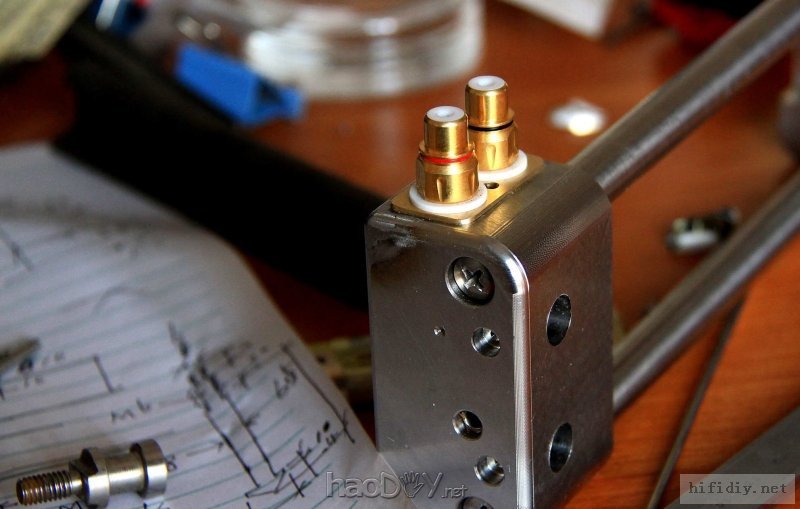

输出座
-
-
-
-
输出插座安装在唱臂架上，可以缩短唱臂线，
 #p#分页标题#e#
-
-

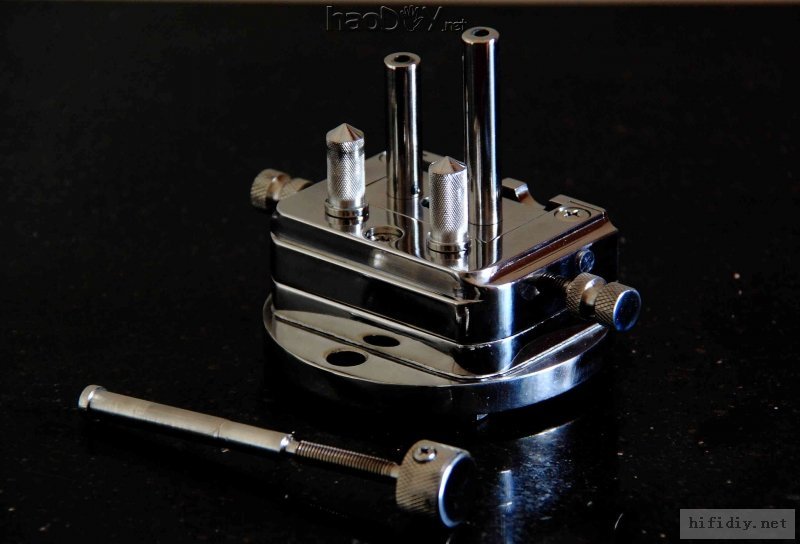

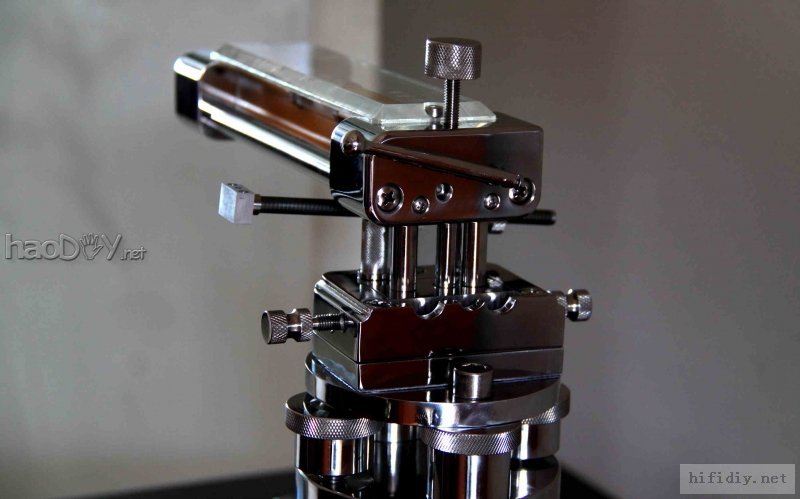

唱臂铰链机构
-
-
-
-
-
-

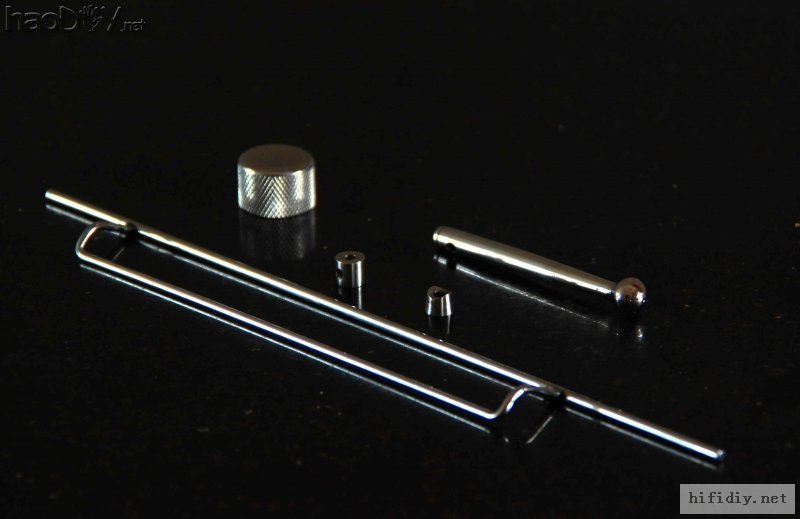

抬臂架手柄
-
-
IMG_1970.JPG #p#分页标题#e#(38.04 KB, 下载次数: 0)
制作完后的抬臂器

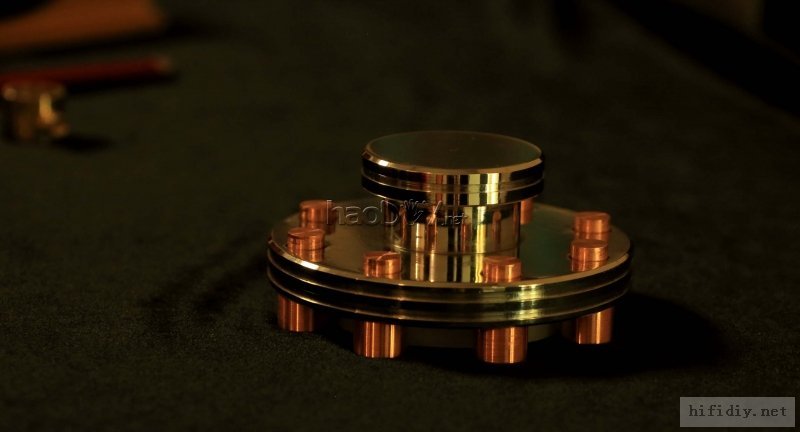

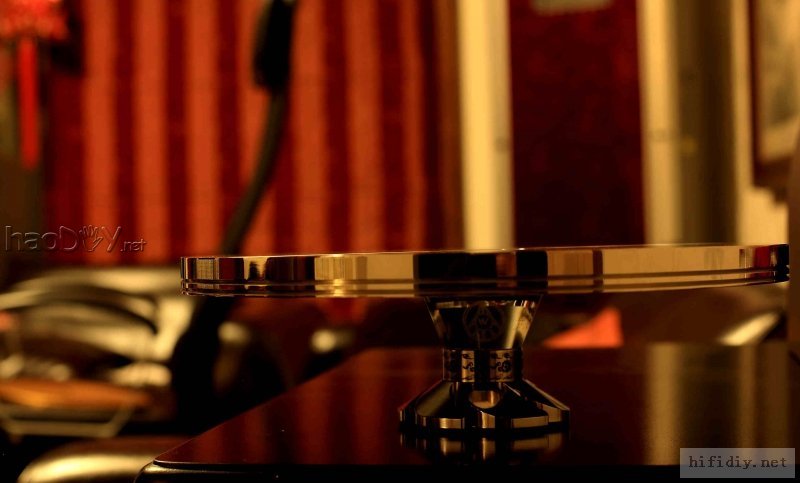

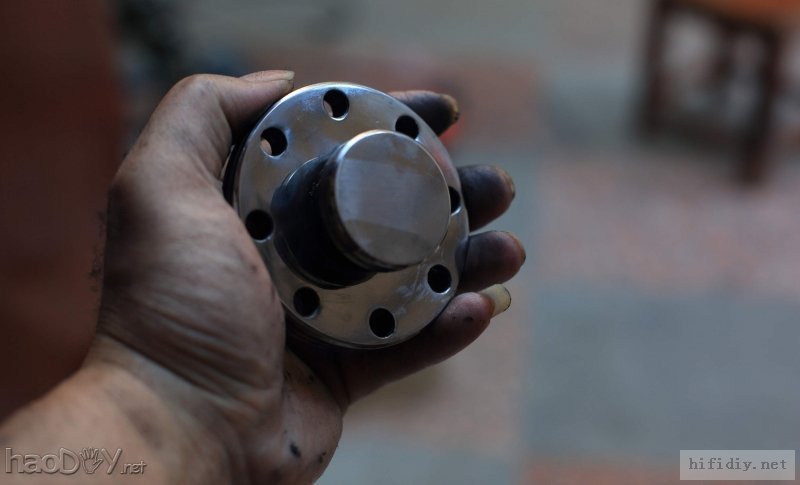

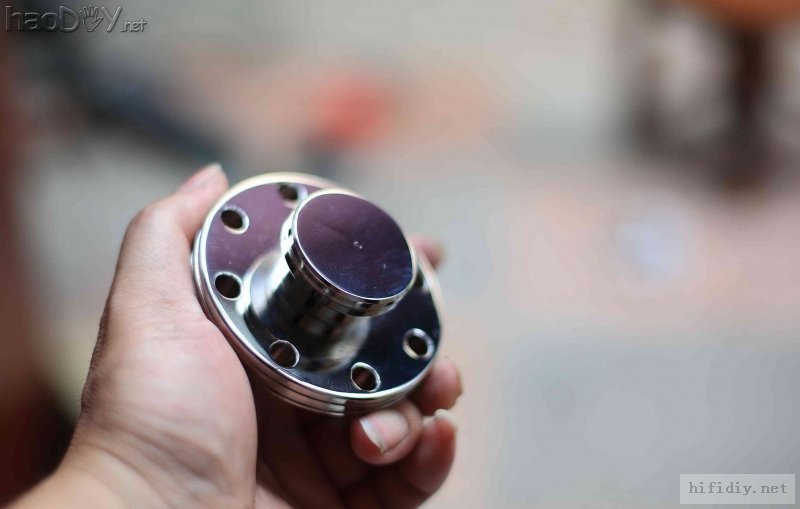

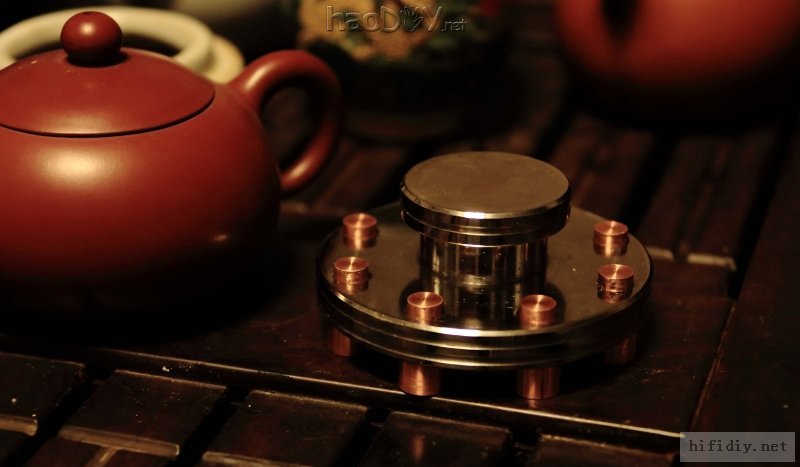

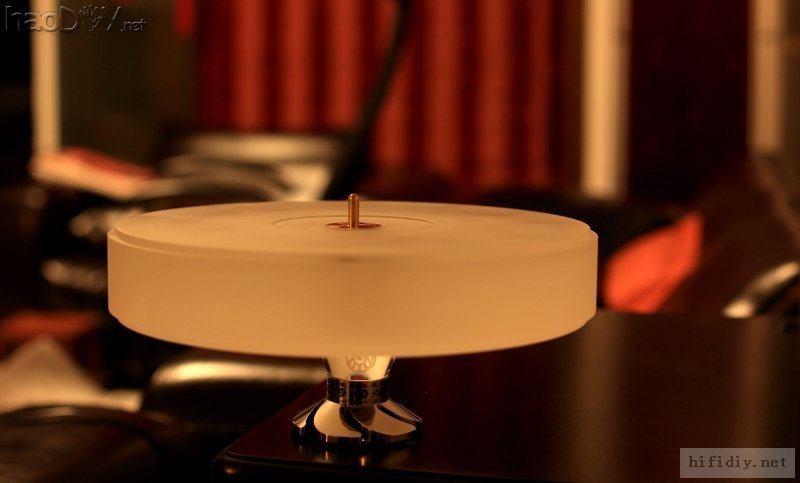

同时又从新做了一只片镇，设计了多个款式的片镇，但这只是专门为直线臂设计的，有点象法兰，喜欢有点工业气息外观，由304，紫铜触脚，尼龙三种材料组合，完成后做镜面拋光，片镇是个很重要的附件，也可以装点你的整个系统，所以不能马虎，
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-

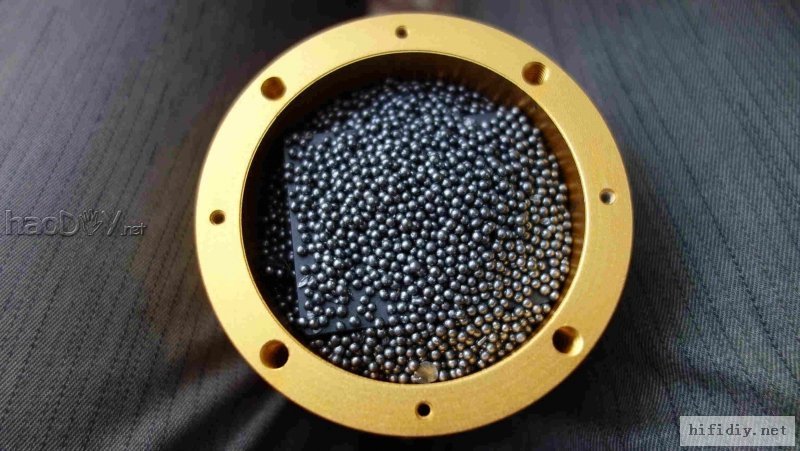

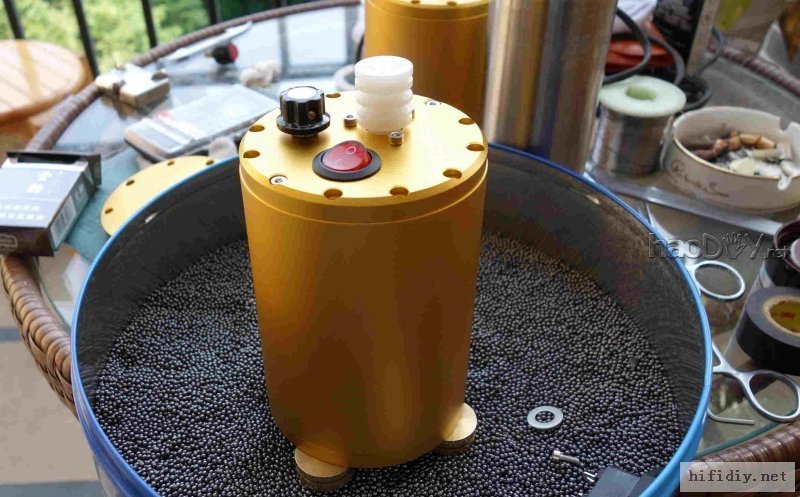

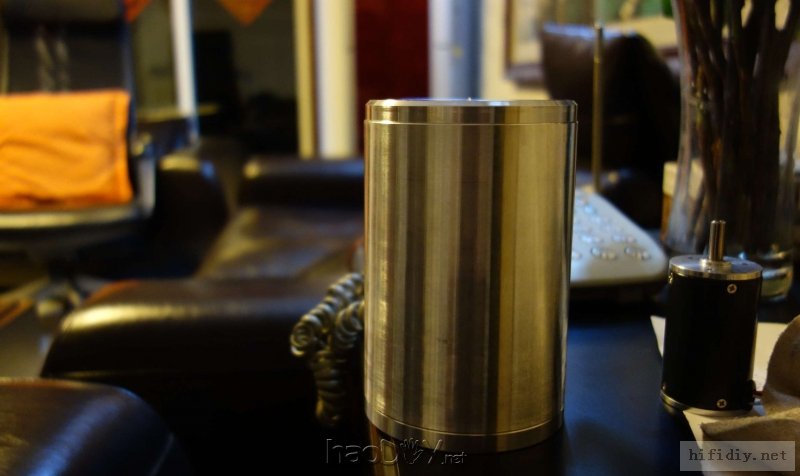

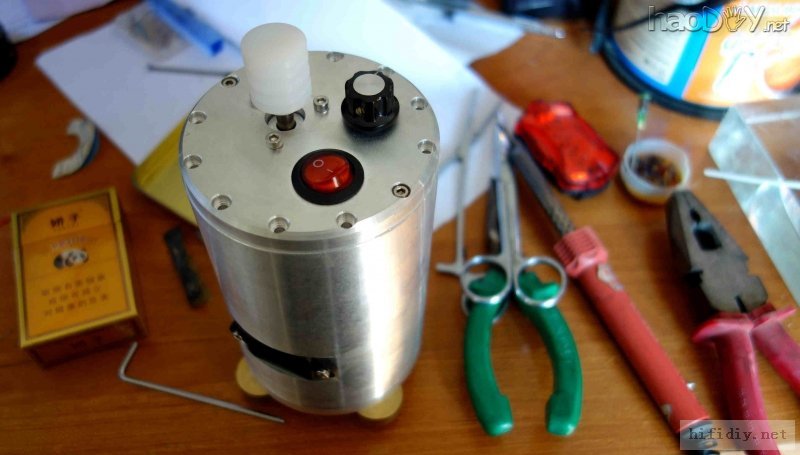

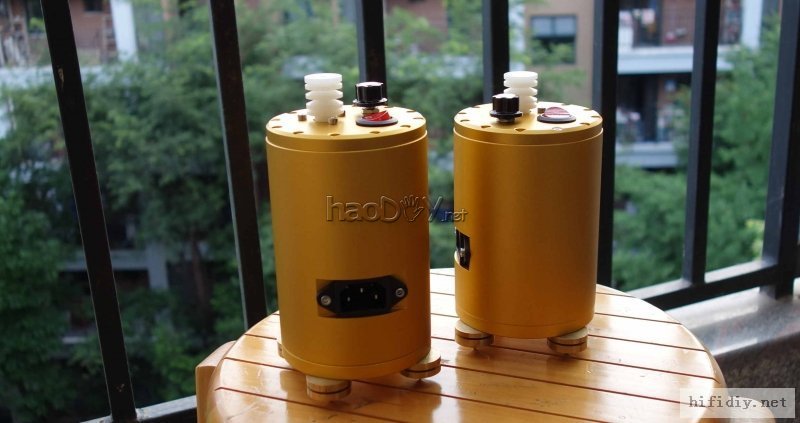

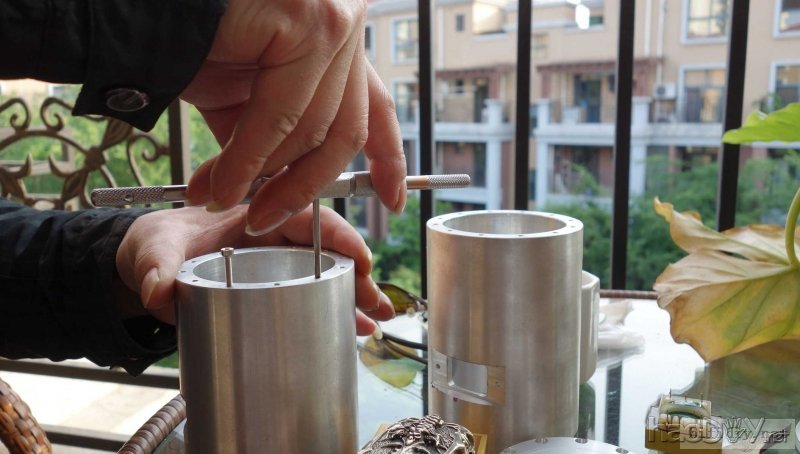

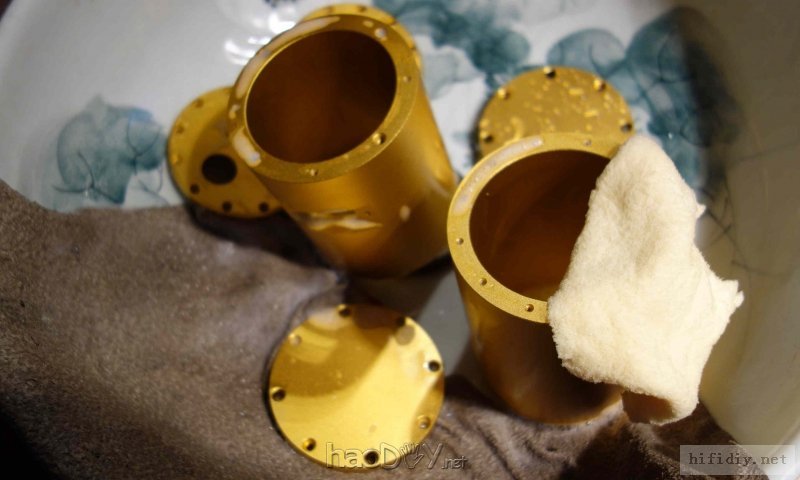

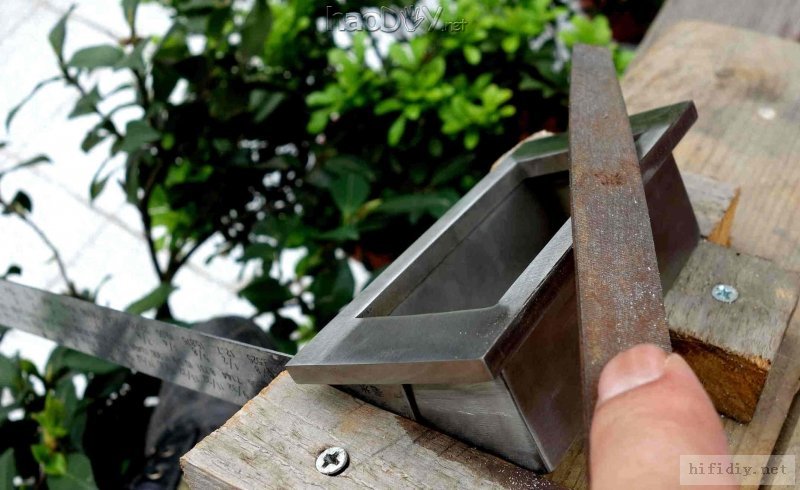

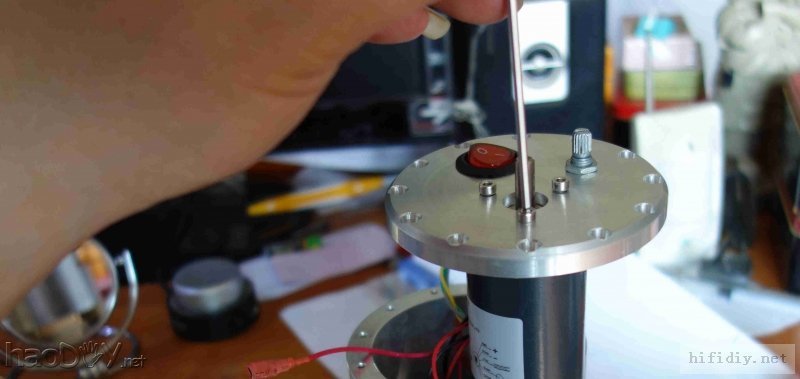

对电机我是外行，没做更多的选择，随便买了两只无刷电机先用上，外壳用90*75的铝合金管车制，表面做阳级氧化处理，最后填满直径2mm铅珠
-
-
-
 #p#分页标题#e#
-
-
-
-
-
-
-
-
-
-
-
-

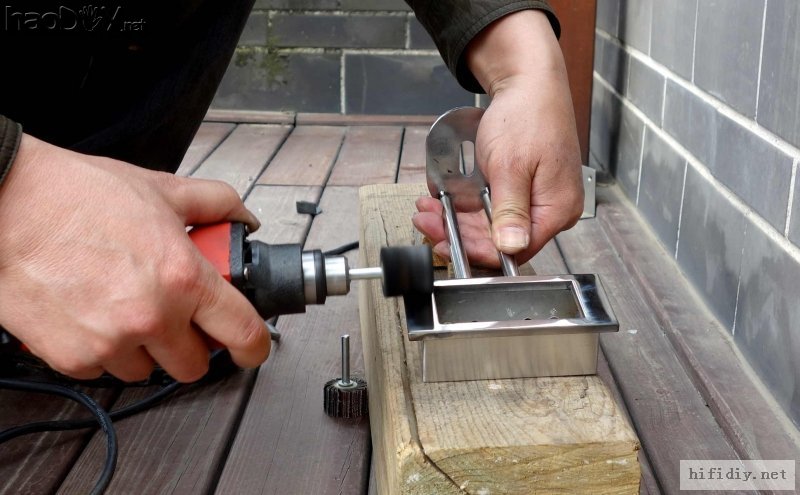

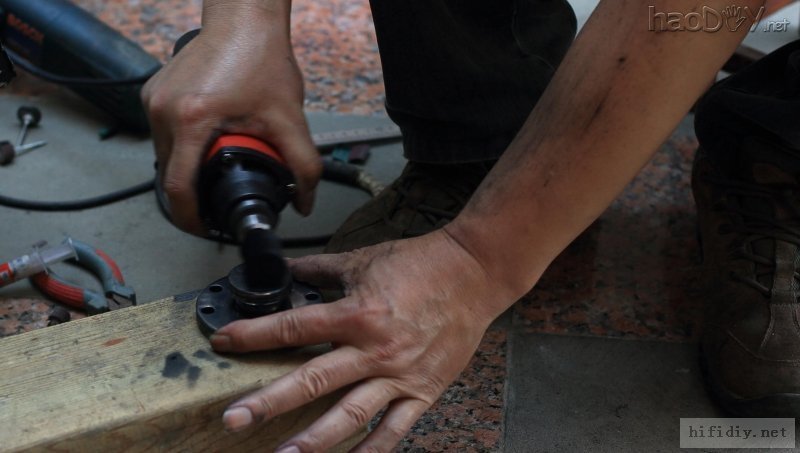

唱臂的配件比较多，加工完成后经过多次组装调整改进，可正常运行后全部拆除做表面打磨
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-

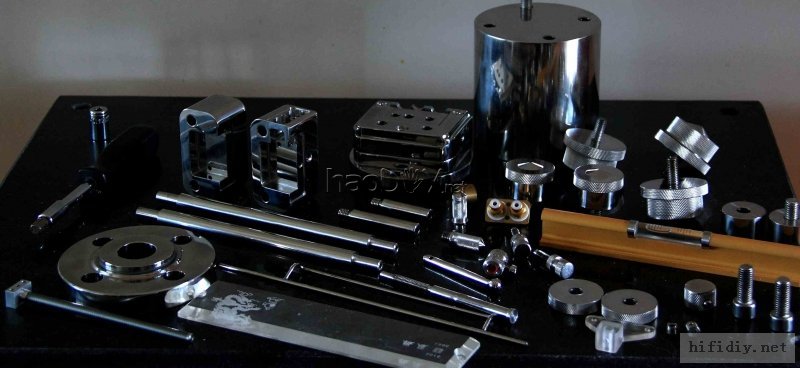

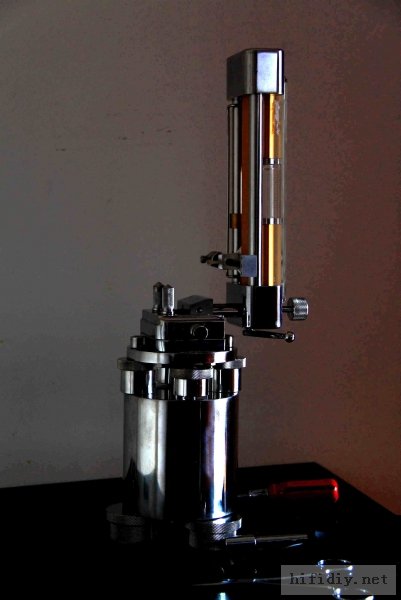

唱臂全家福

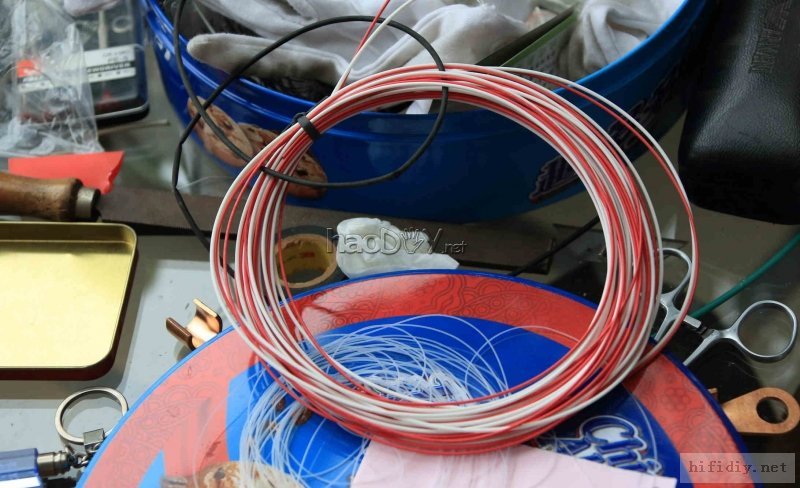

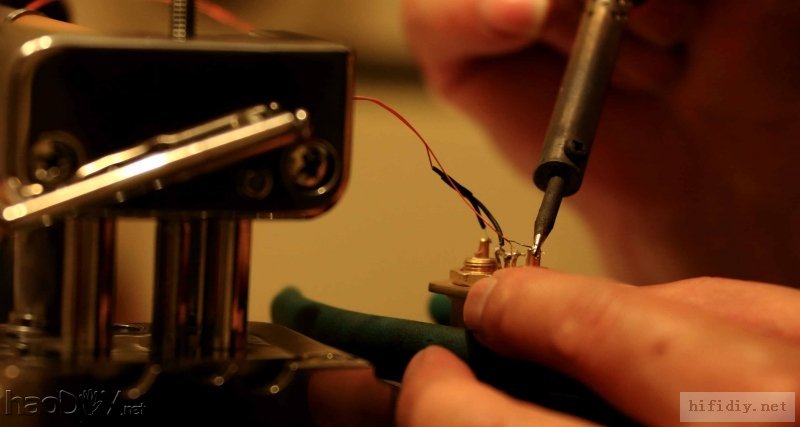

组装完成后焊接RCA输出插座，这是我第一次焊这么细的唱臂线，整个唱臂重量超过11公斤，
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-

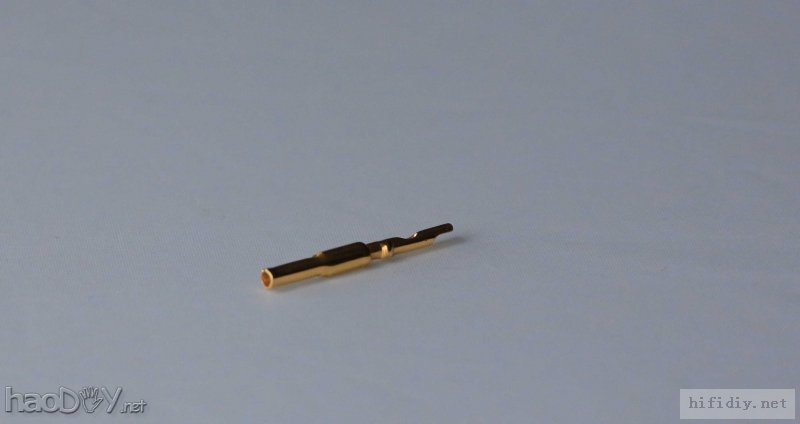

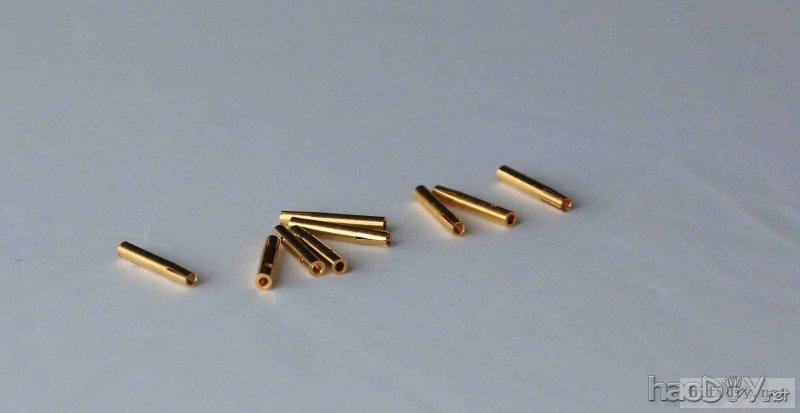

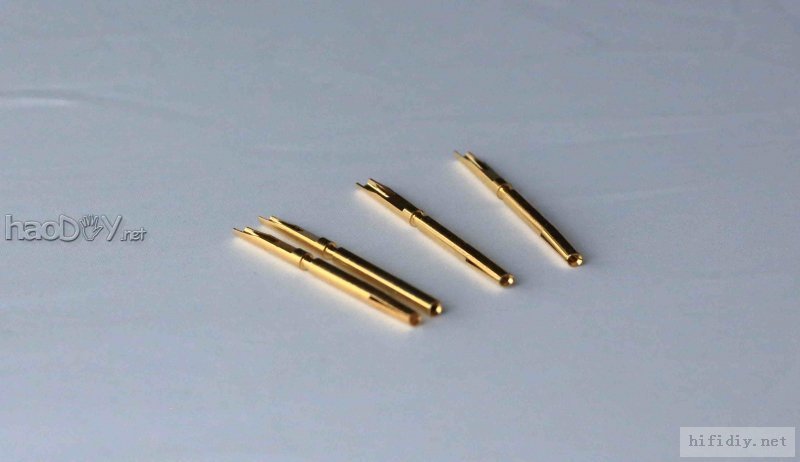

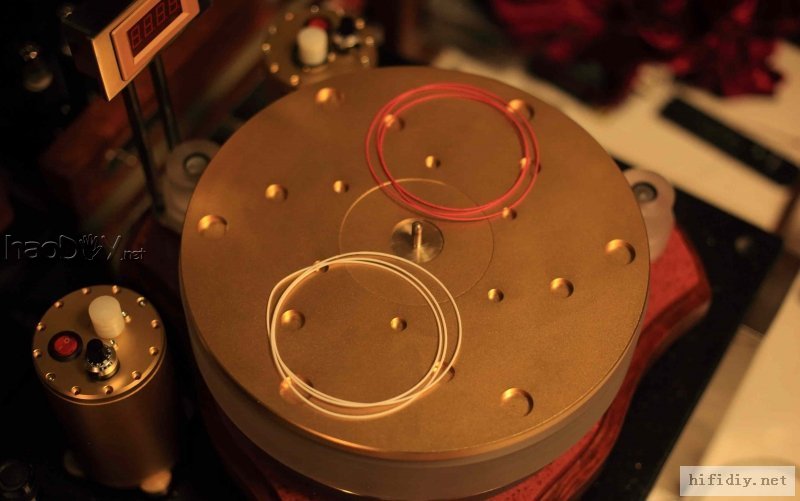

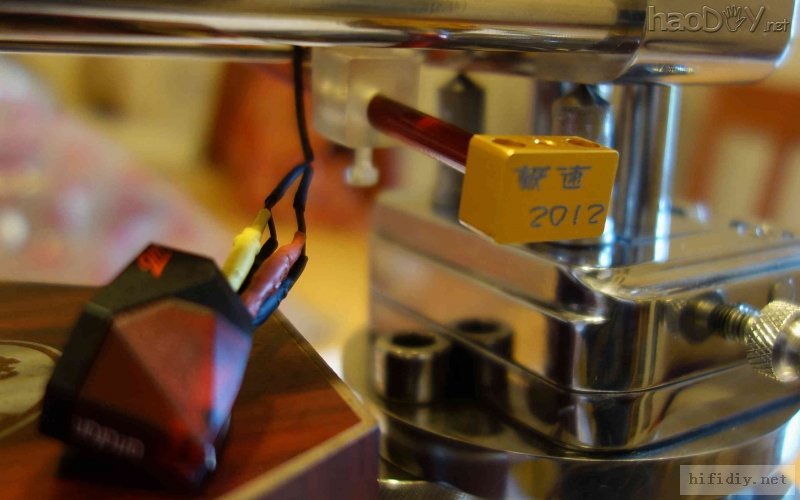

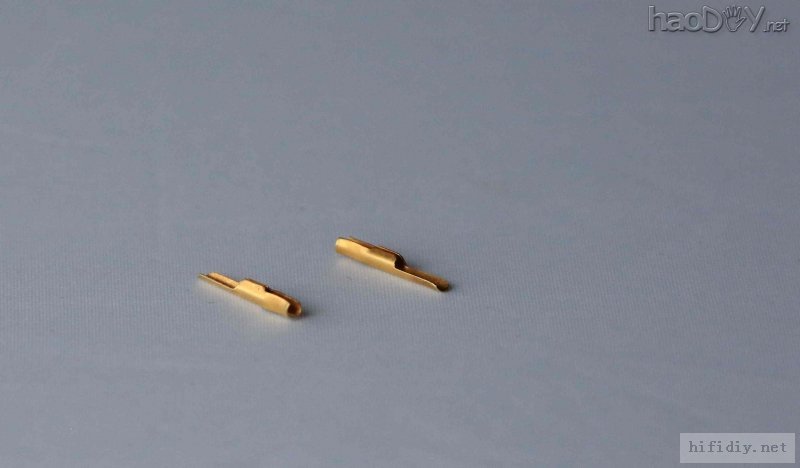

这次唱头接插件，转盘皮带都没有用黑胶专用配件，接插件用航空接插件，通讯设备上的空心针，这些接插件质量都非常好，表面镀金处理，性价比超高，皮带用直径0。6mm的热缩管对接搞定，3毛钱1条， 这只是一种尝试，但绝对可以用，也可以用0。3的鱼线，盒试磁带， 做也不错看自己
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-

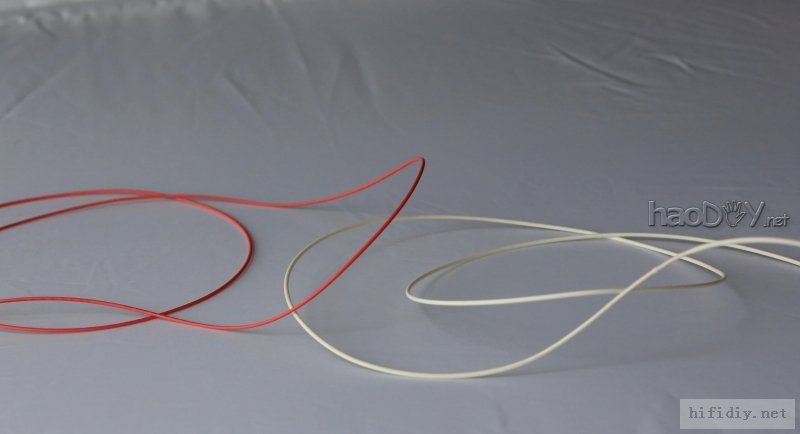

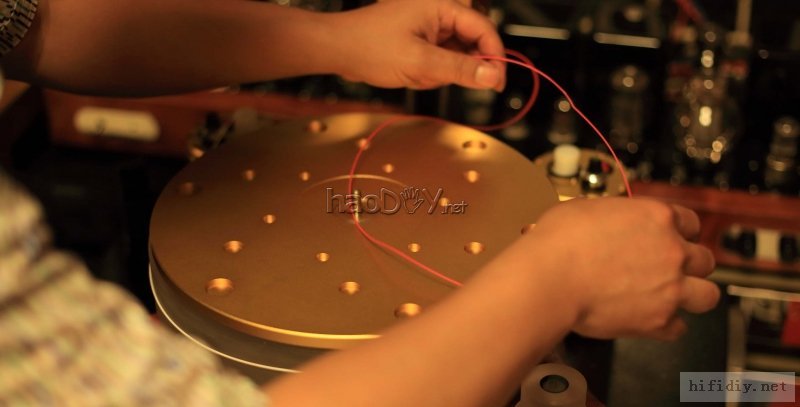

用热缩管制作的传动带

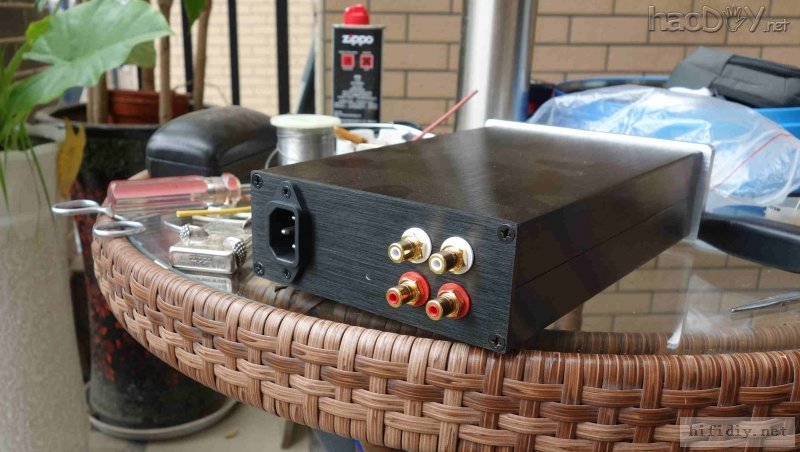

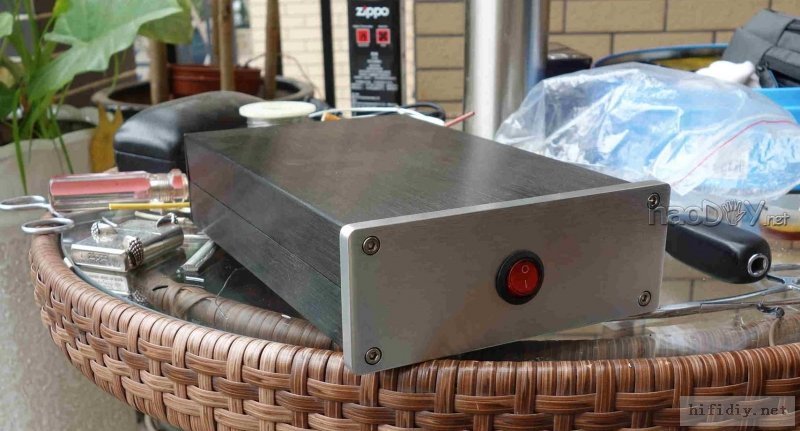

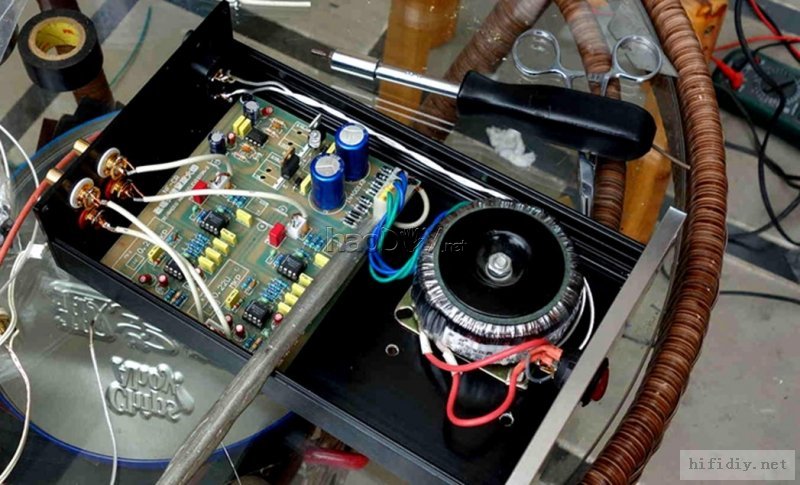

临时装了一台5534 mm唱放，非真正意义上的diy，只算是拼装货，但没有它lp系统就不是完整作品
-
#p#分页标题#e#
-
-
-
-
-

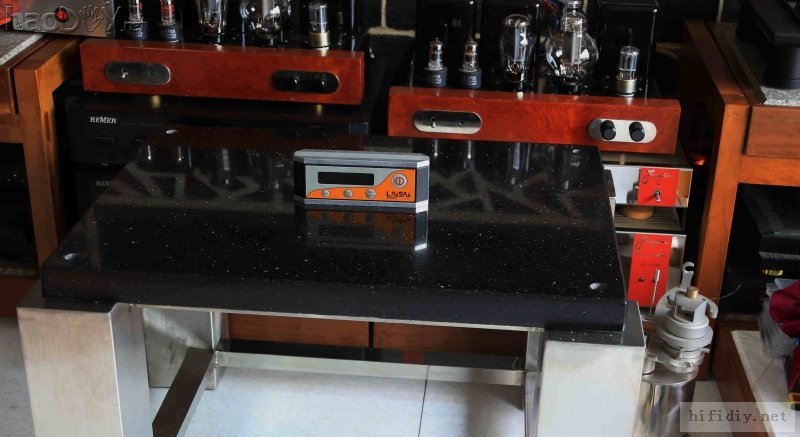

机架安装水平
-
-
#p#分页标题#e#
-
-

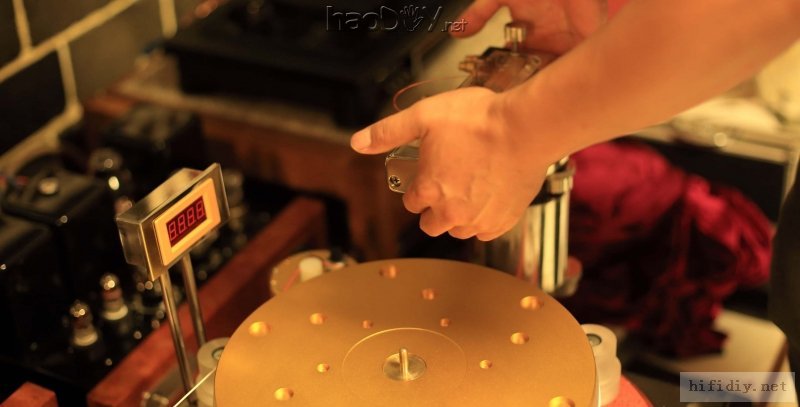

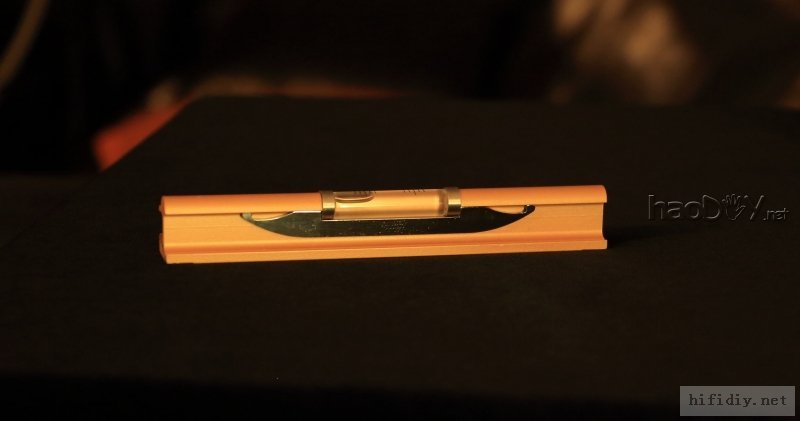

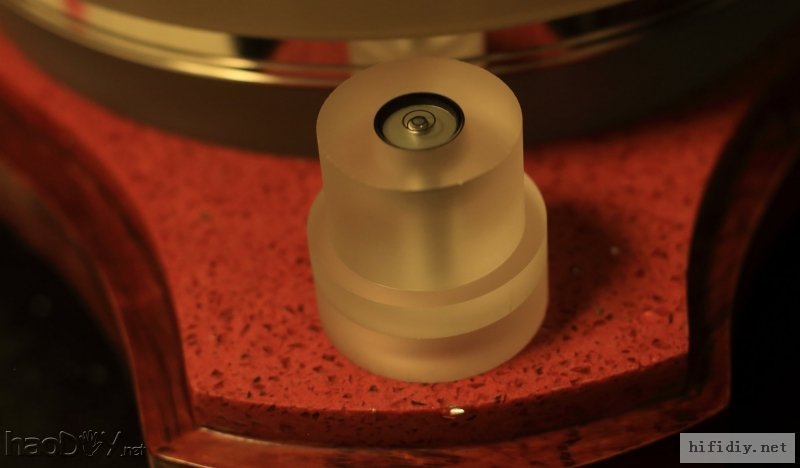

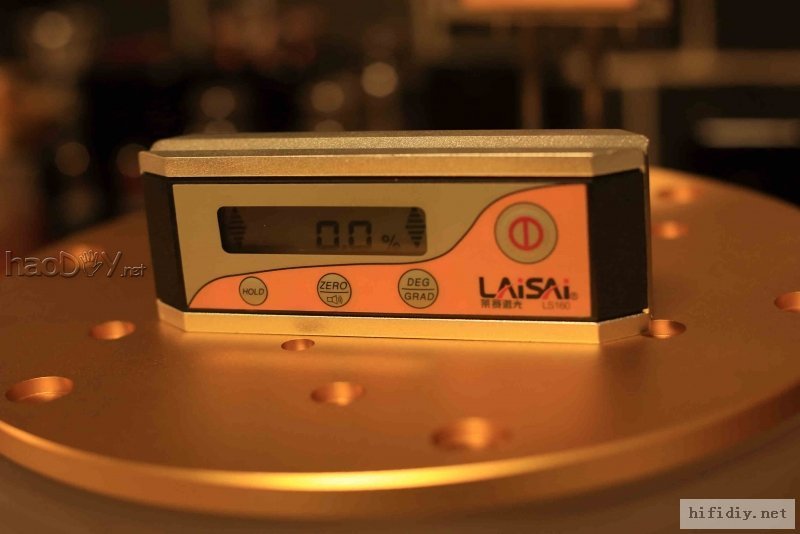

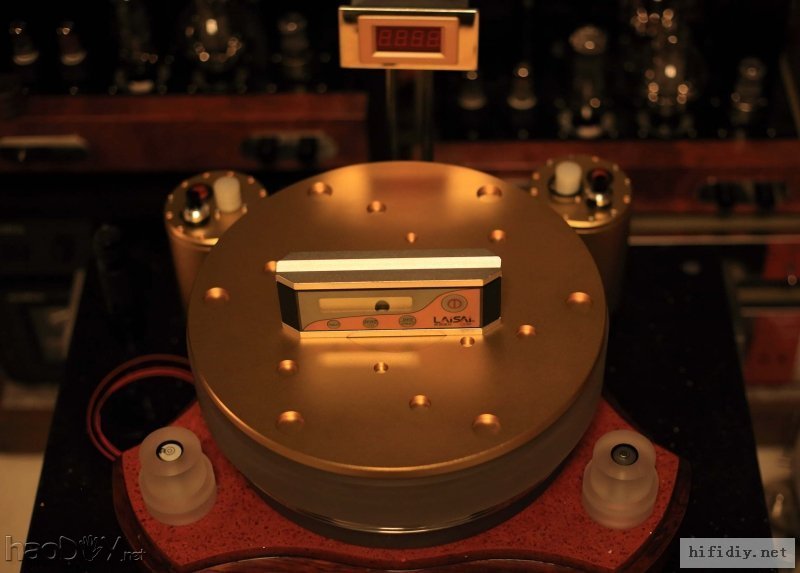

调整转盘水平度
-
-
-
-

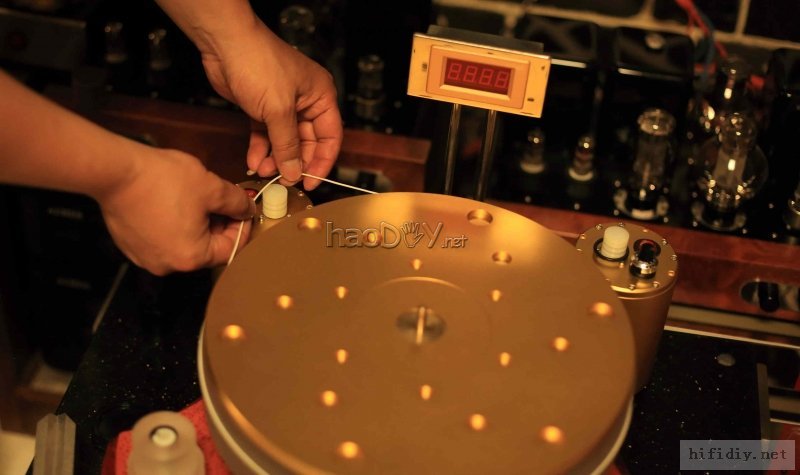

热缩管传动带
-
-
#p#分页标题#e#
-
-
-
-

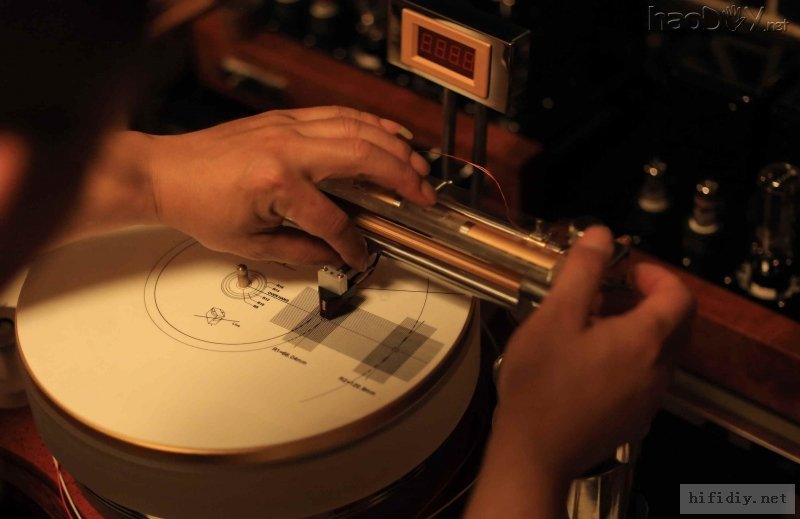

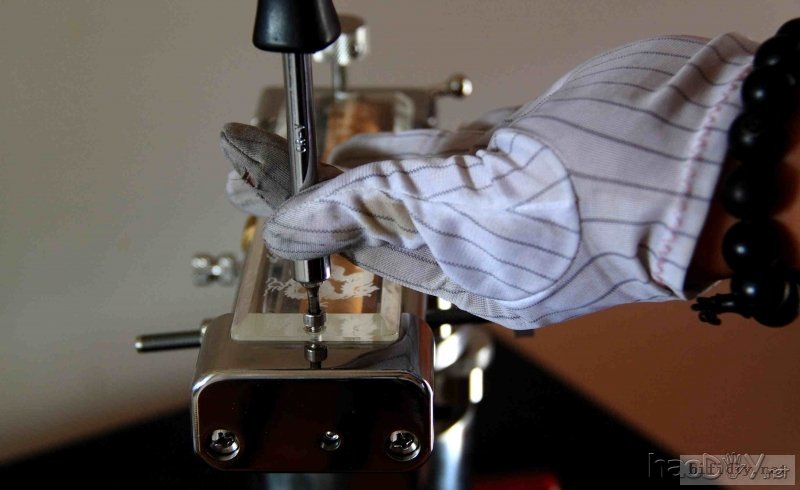

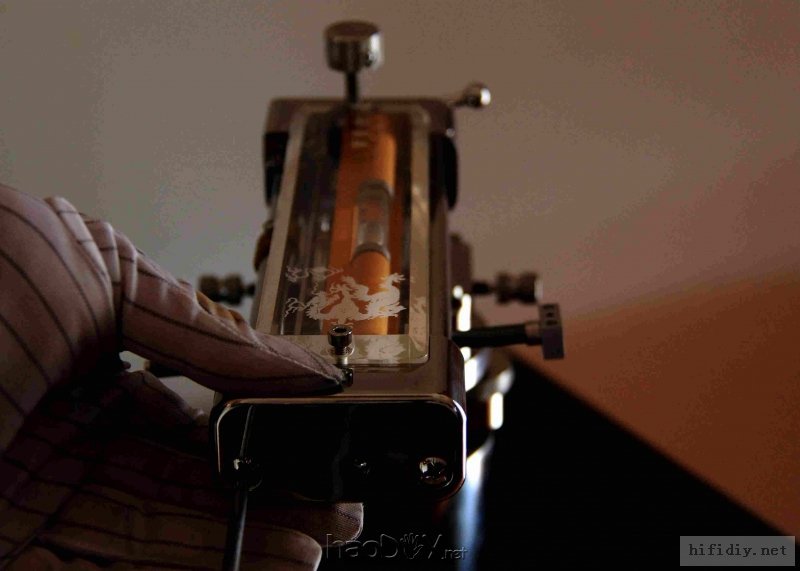

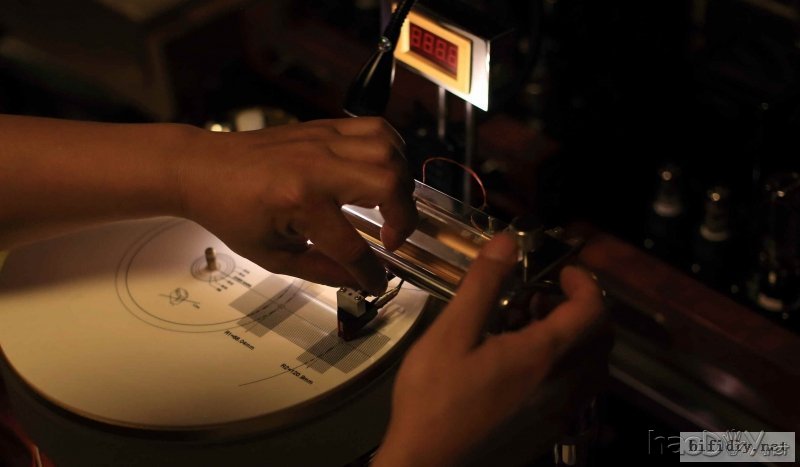

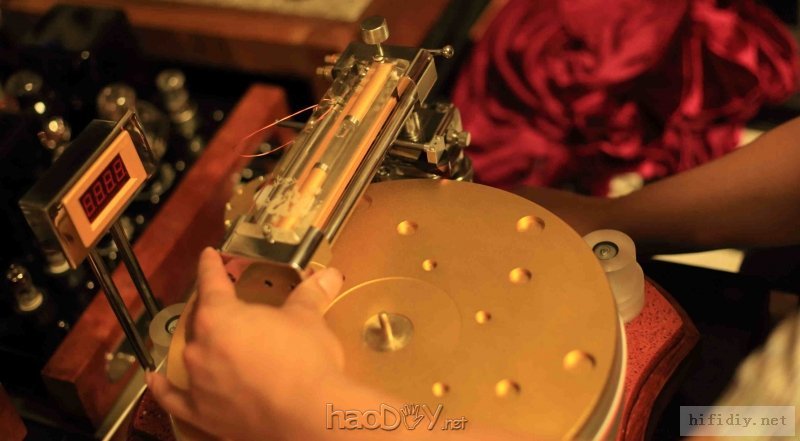

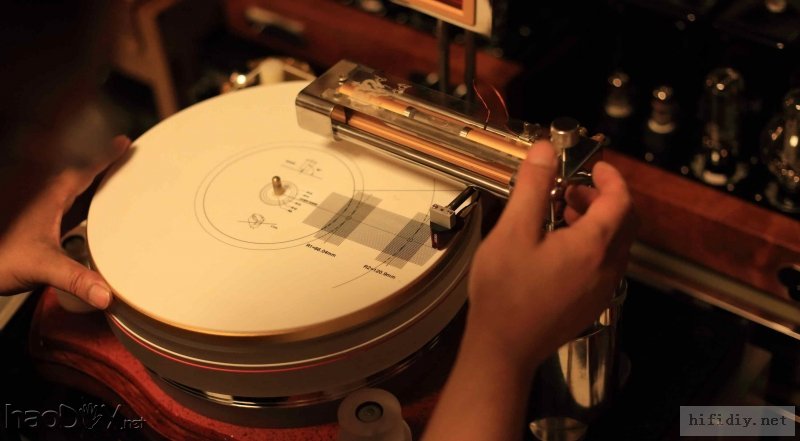

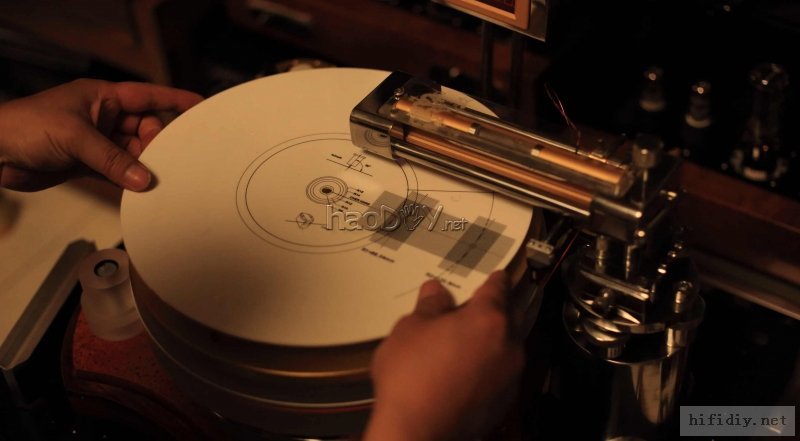

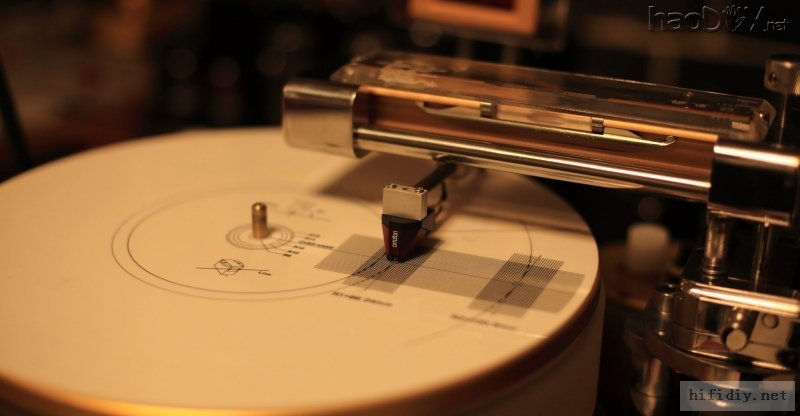

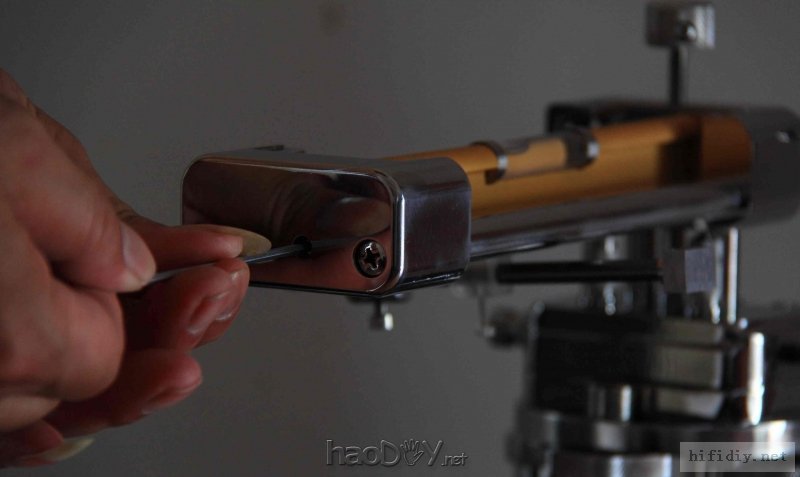

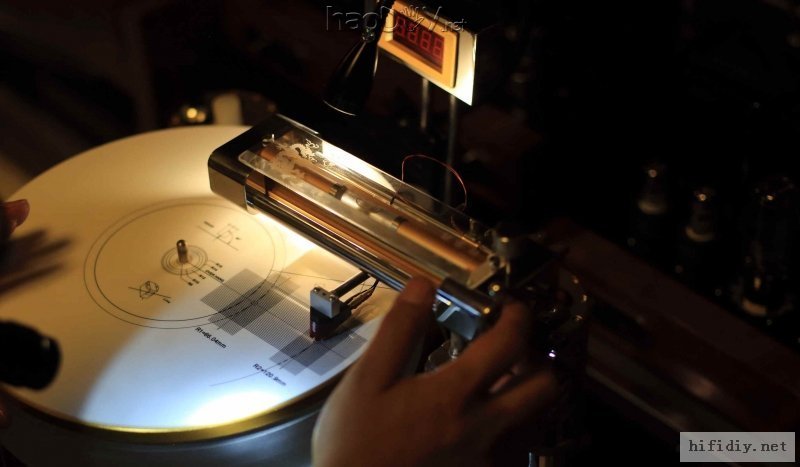

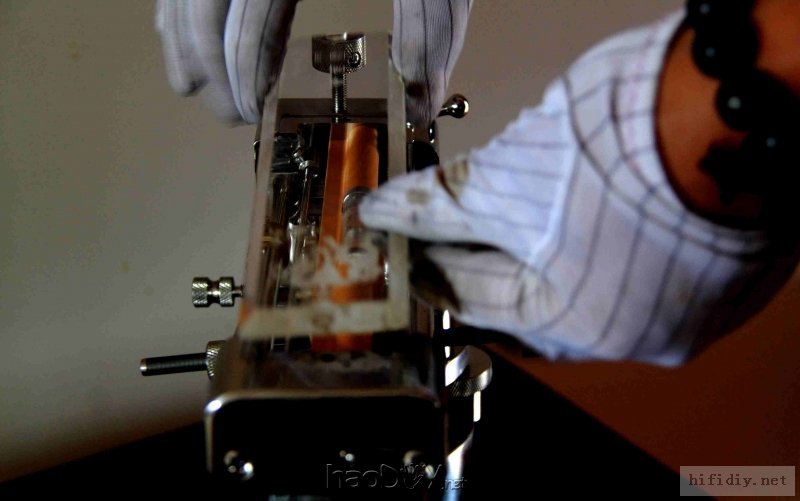

唱臂安装
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-
-
-
 #p#分页标题#e#

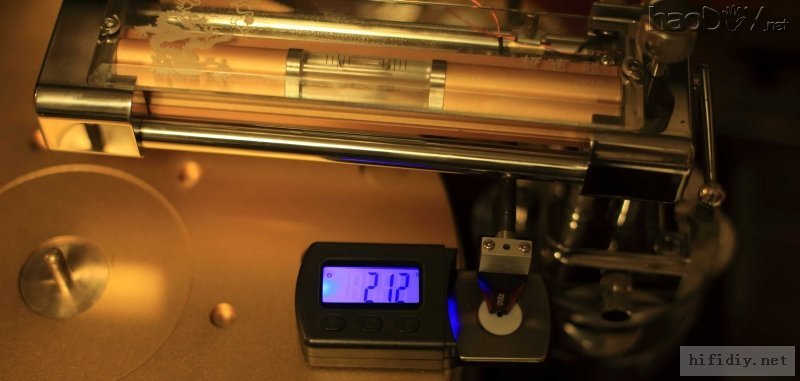

针压最后调整到2g，，，，，，
-
-
-
-
-
-
-
#p#分页标题#e#
-
-
-
-
-
-

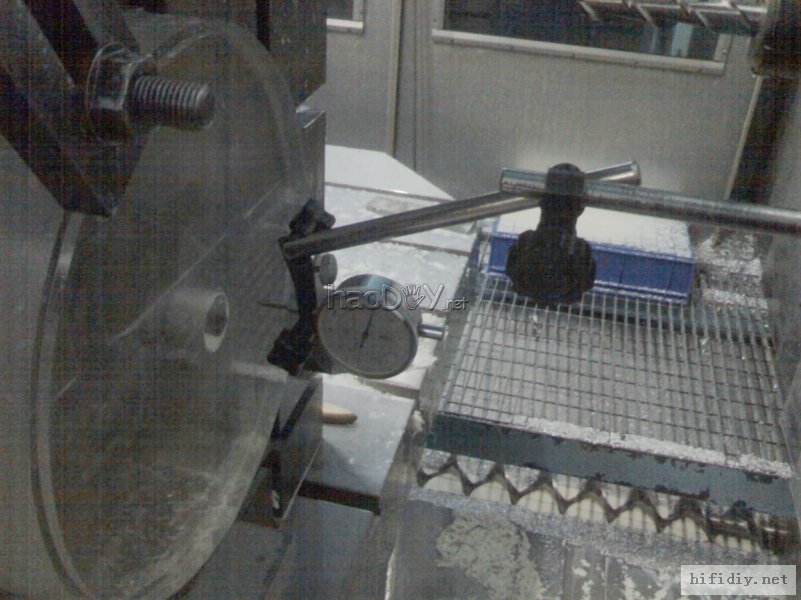

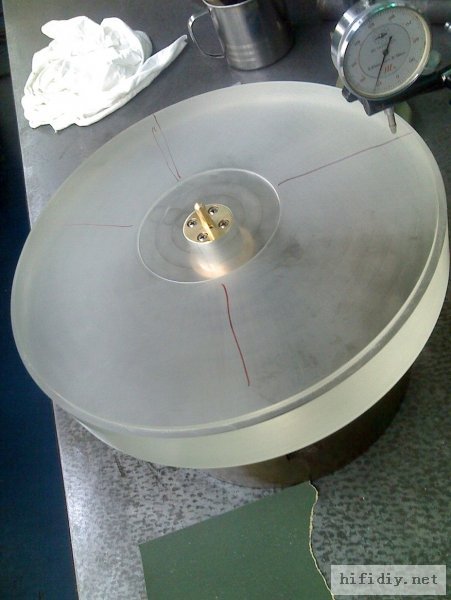

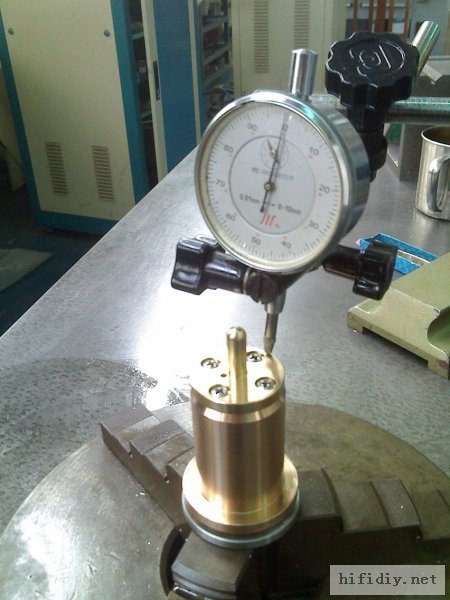

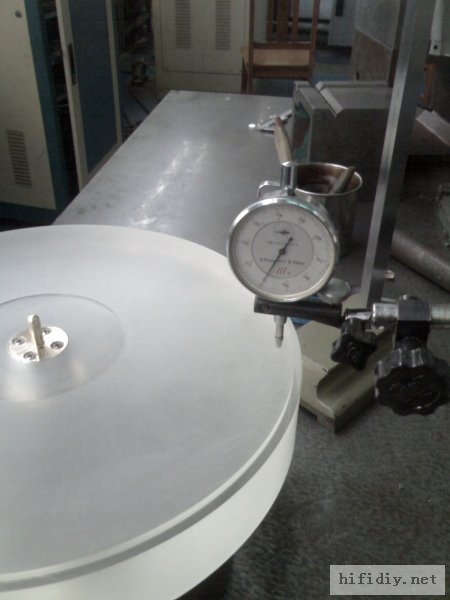

转盘制作完成后做如下检测:
(一) 轴向跳动0，03mm
(二)径向跳动0，01mm
检测条件:
(1) 量具:0级平台 ，百分表面 (2)三爪卡盘 (3)温度:22‘c (4)轴 套配合状态:转动灵活，间隙0。005mm

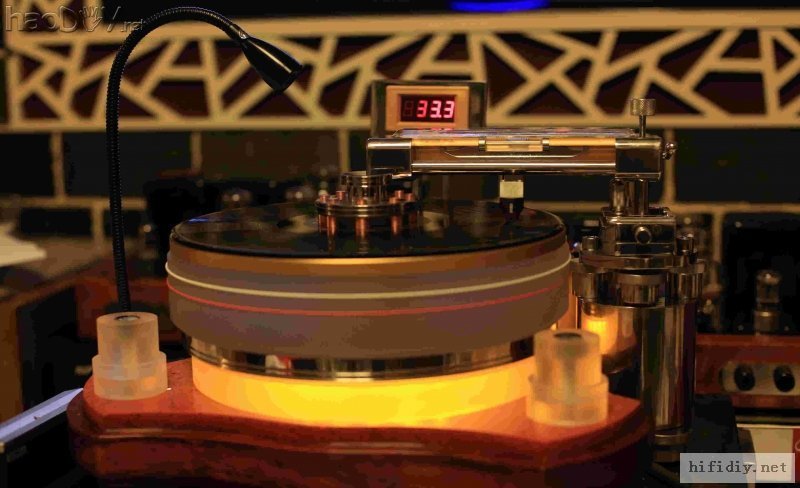

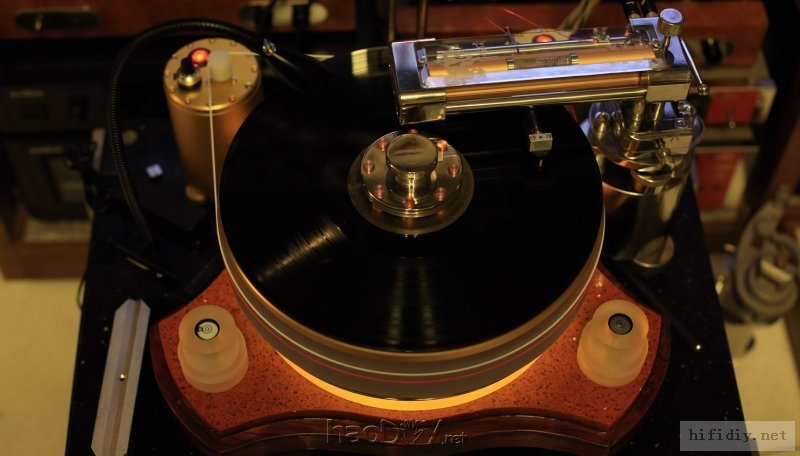

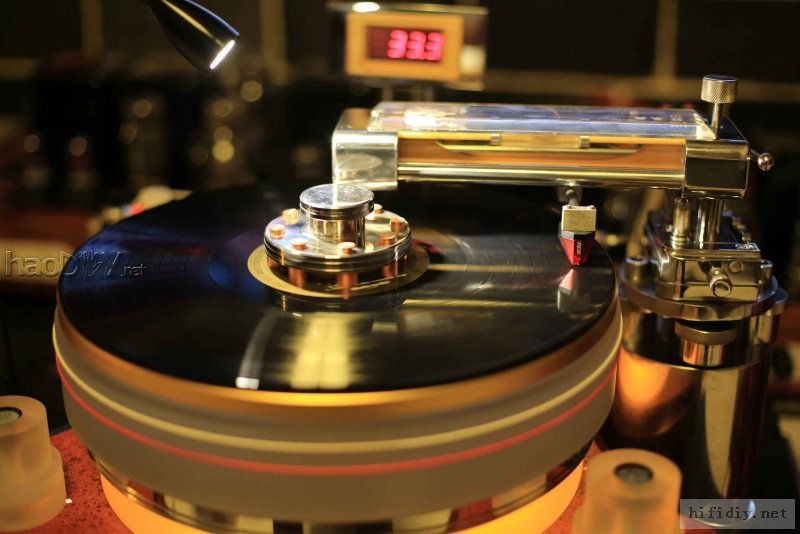

磁悬浮转盘，直线唱臂黑胶系统，以全部制作调试完毕，基座430MM*38MM*55MM，重量15Kg，磁悬浮转盘310mm*90MM重量17kg，独立唱臂11kg。自主设计的全新两轮被动结构，滑轨，桥架，采用多重避震，循迹力良好，定位准确，背景宁静，无跳针现象。制作成功。过几天上听感报告。

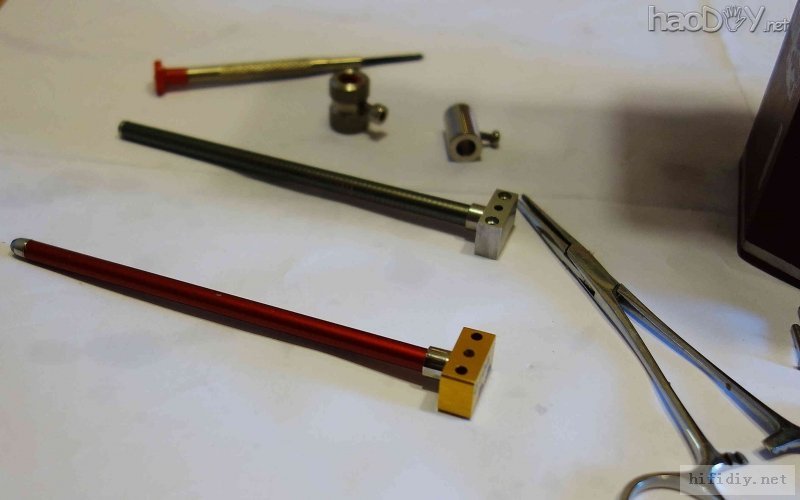

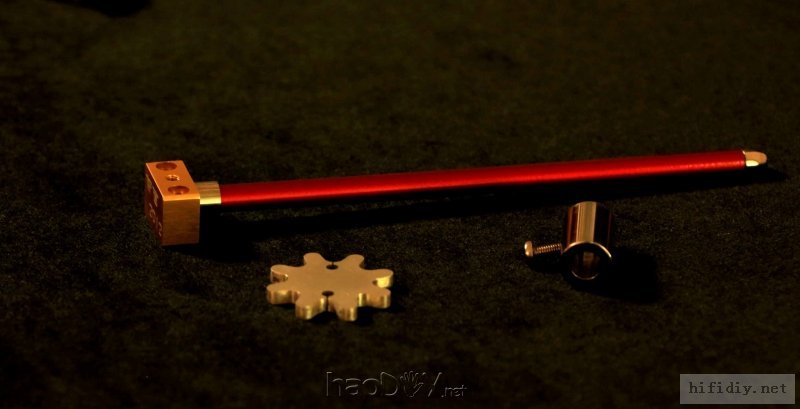

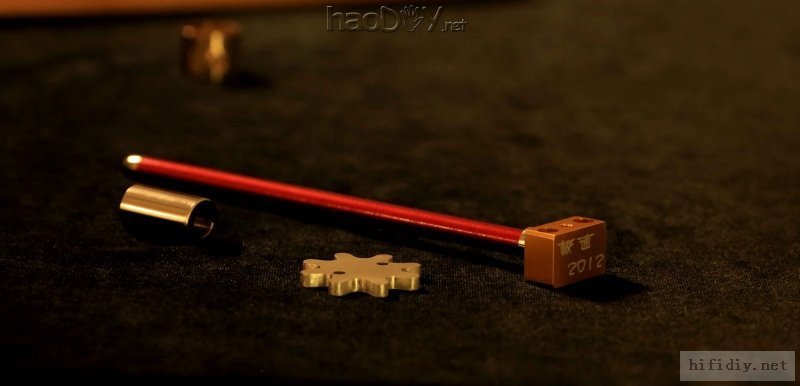

非常感谢大家对我的支持，这段时间工作很忙，昨天抽时间更换了一只新的唱臂杆，比原来的唱臂杆更细，杆内没有作任何填充，与唱头颜色相近。唱臂杆内填充什么好，还请大家多提见意 从拍了两段视频， 与大家分享，
http://v.youku.com/v_show/id_XNTg0ODg4ODU2.html
http://v.youku.com/v_show/id_XNTg0OTY5MjM2.html
#p#分页标题#e#
http://v.youku.com/v_show/id_XNTgwNjM3NDM2.html
-
-
-
-
-
