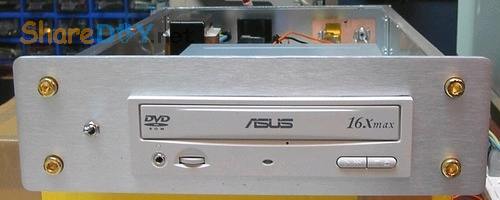

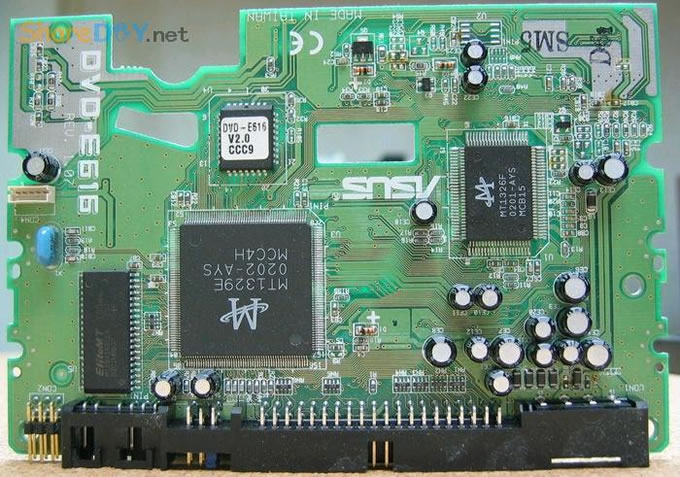

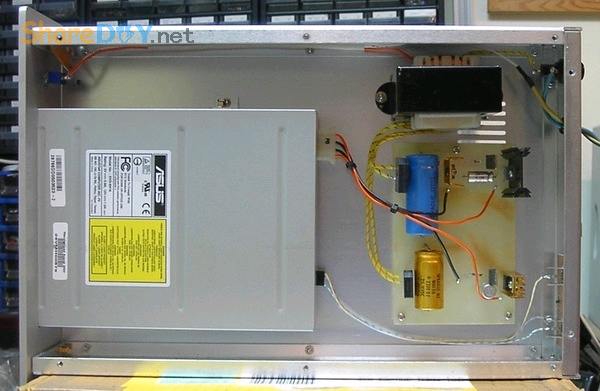

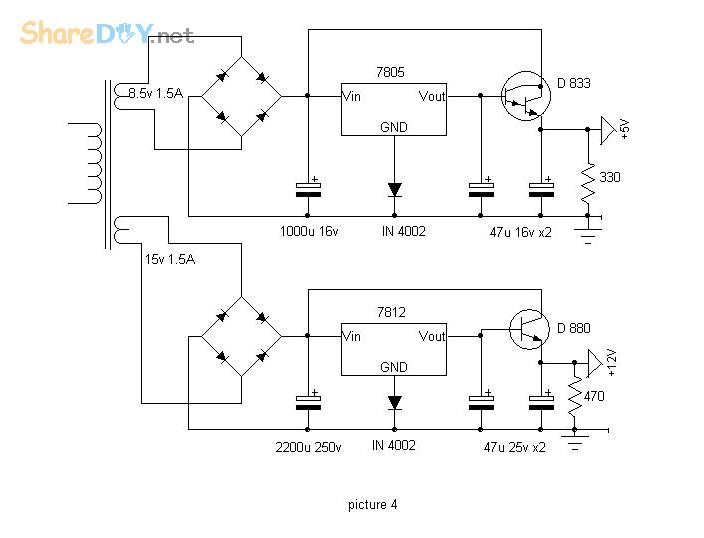

筆者一貫作風，將平凡而不耀眼的東西發揮至極限效果，當然不用太大花費，就是玩那電腦DVD ROM，祇是兩三百元便垂手可得。我並不是強調它價錢平是賣點，而是我們不應忽略 “平” 也有好東西，只不過是發揮盡未？在音響市場太多好?，百花齊放，更不是花得起錢就一定有最佳回報，即是講花得起錢並沒那麼了不起，董得去花才是藝術。 用電腦CD ROM作HI Fi CD Player，我並不是首創，有不少勇者在我之先，但是很快放棄入或捨棄先進科技術取那五年或十年前生產的落後型號CD ROM，據云取其聲柔及聲甜，但筆者並不苟，同數碼和科技當然是愈成熟愈好的，解像度閱讀能力及速度無疑是新勝舊，未經琢磨的ROM若祇接少電源及輸出訊號就有聲，但並不一定好聲，如果先進的CD ROM因科技先進解像度高，瑕疵就顯露了，不如找部低分析力的，至少有 “純” 及 “甜”的味道，但絕不能滿足高要求的你，是嗎？ 不同型號的電腦 CD ROM，下了的決定，ASUS 16X 的DVD ROM是最有潛質， 圖(一)  圖(二)  筆者曾試過很多不同牌子，若接上高質素的電源供應，聲音表現巳不錯了，初部巳很滿意啊！但人是有要求的，不停進步才有樂趣，於是不理會代理的保養封條，照拆可也，無保養就算了罷！?且這也是三數百元的價錢 “破釜沉舟”，一拆開底就要玩到最好，開始細看電子電路板，果然是Hi Tech科技產品：雙面線路板，底面都有零件板面有四隻主要IC正是全機的中心，圖(三)當中最大的IC片約30mm × 30mm 居然有208隻引出腳，從肉眼看是不可能數數這密而幼的IC腳，只是這線路板上印有的腳位數目。 ( 圖三 )  數碼科技愈來愈先進，就以數碼相機為例，兩三年前市面大多是一百至兩百萬素像的相機，但現今五百萬至八百萬像正是一般的要求。電腦ROM的數碼枝術進步絕不比現今的先進Hi END CD機遜色。現在繼續研究從何處開始動手開刀呢？細心思量有很多牽連的數碼線路是絕不容易改的，偶因不慎就會死機，最易於埋手也不容忽視。若電腦 ROM 用在電腦的用途，用那電腦的脈衝供電是可行的，但這脈衝牛用在 Hi Fi上就當然不大理想，最好是用傳統的鐵芯牛加上一份優質的電源穩壓器，讀者可參考線路圖(四) 圖(四)  輸出有兩組不同的電壓5V及12V，電流無須大，恆定輸出只要1.5A 至2A巳足夠，電源牛是兩組不同的輸出，一組8.5V至9V(2A)，另一組是15V(2A)，市面是很難找一隻兩組不同電源牛，讀者可用兩隻個別電壓的電源牛，但筆者是自行繞製的，當然用料及電壓特性可較為講究，而且更靈活，我較喜愛拆古老的美國牛，因為其鐵芯質素是很高的。濾波電容當然是重要的，讀者可自行選擇。此電源穩壓是簡單而且容易製作，用7805及7812穩壓是安全而且穩定又好聲，不會令穩壓IC大重負苛而燒毀，繼而燒壞DVD ROM。請留意這綠線路上的5V供電是十分重要的，對聲音的質素是直接影響的，故此可特別著重用更優質的元件，如：2SD833是骨排型的達靈頓晶體管，(即復合管)，比較穩定及好聲，特性是Si-NPN，60V，7A 40W，或可用其他代用BD267，BD645，BD879，可能讀者會問7805及7812的G腳的二極管有何作用，就此告訴你是0.6V的電壓補嘗，因為穩壓IC推動晶體管，是會從晶體管損失0.6V的，有了這電壓補嘗輸出才能有足夠的+5V及+12V的。相信製作者對此穩壓電源沒有困難，當做好電源後就要面對該較困難的關頭，就是改DVD ROM的主機底板了，當然是由電源部份著手，5V的電源部份是數碼處理及解碼的供應，而12V的部份是MOTOR的供應，(可以照舊保留)，但5V的部份是最決定質素的。首先將那並聯電解質電容的極細小電容拆去，通常是0.1UF，雹電路板上所列出的 CB1， CB2 ，CB13， CB14， CB15，CB17，CB18 ，CB21， CB25，該細小電容的體積還小於一粒芝麻，當然要很小心的用銲鎗加錫線將它們熔出來，但要小心不要過熱或加鍚太多而令其他零件或線路短路，通常一秒至二秒就可拆去一粒小電容器。現在可以裝回機內並接上電源，當一開聲很令我十分令與奮，無論是人聲或小堤琴都是很有音樂感，通透得來帶厚潤，真有近似黑膠碟的 analog 味道。當然筆者亦讚同左未拆這九粒小電容之前先試聲，因此可分辨拆去電容之分別，當然是拆去電容後聲音大有改進，最基本可聽得出更有人性味及音樂感，可能閣下舍會問這些亳電容器是完全沒有用嗎？又為何製造廠要加裝這些電容器呢？加裝這電容的最大理由是減低亳電解質電容的內阻及減少從電源來的高頻雜波，用在電腦的脈沖電源是必須要這些小電容的，但用在音響部份時就會令聲音「緊」而且「硬」，亦破壞高中頻的平衡和迅間速度。在此一提，大多數的腦電腦 ROM 是沒有聲頻 BUFFER 級的，如果直接從ROM 的聲頻輸出接上前級，可能是音量太細或動態不足，筆者建議外加一份膽BUFFER 放大器，就能如虎潻翼了。 (责任编辑：admin) |
