CS8412 DAC解码转接板焊接

时间:2012-09-02 15:08来源:未知 作者:admin 点击:
TDA1541和TDA1543DAC数字接收芯片CS8412是SOIC28PIN要焊到转接板转到DIP28PIN以下是我焊接的方法. 工具材料:烙铁,镊子,棉花棒,笔刷,细焊锡,酒精,助焊剂(把松香化在酒精里) 第一步先把转接板和插脚焊在一起 第二步在SOIC引脚焊接处涂上助焊剂 第三步把CS8412
TDA1541和TDA1543 DAC数字接收芯片CS8412是SOIC 28PIN要焊到转接板转到DIP 28PIN以下是我焊接的方法.

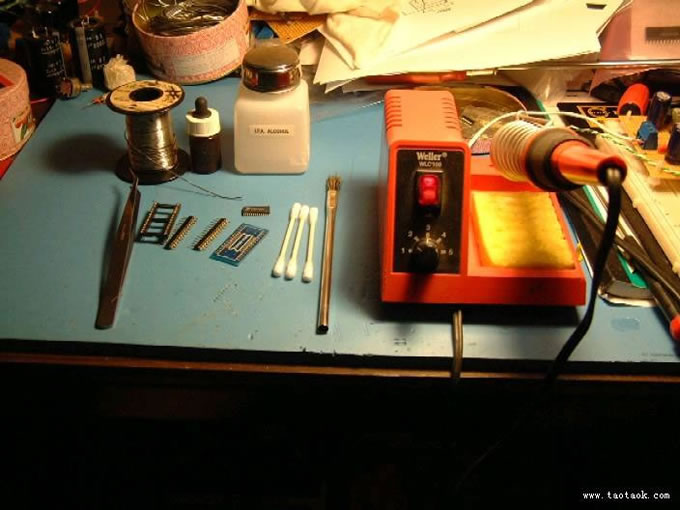

工具材料:烙铁, 镊子, 棉花棒, 笔刷, 细焊锡, 酒精, 助焊剂(把松香化在酒精里)

CS8412 DAC解码转接板焊接

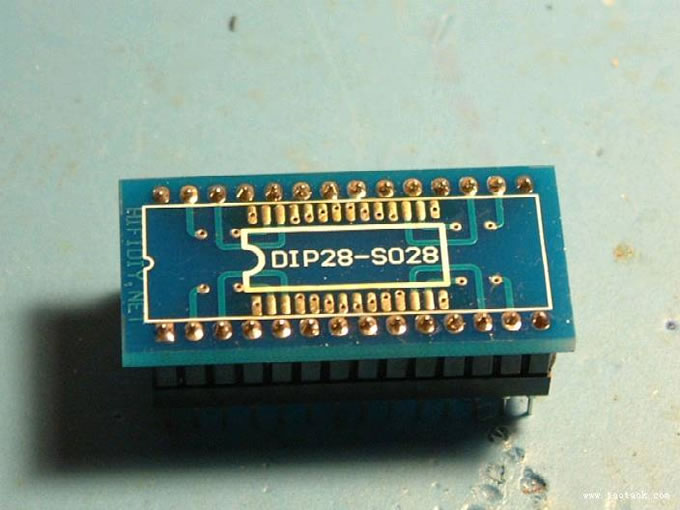

第一步先把转接板和插脚焊在一起
第二步在SOIC引脚焊接处涂上助焊剂

CS8412 DAC解码转接板焊接

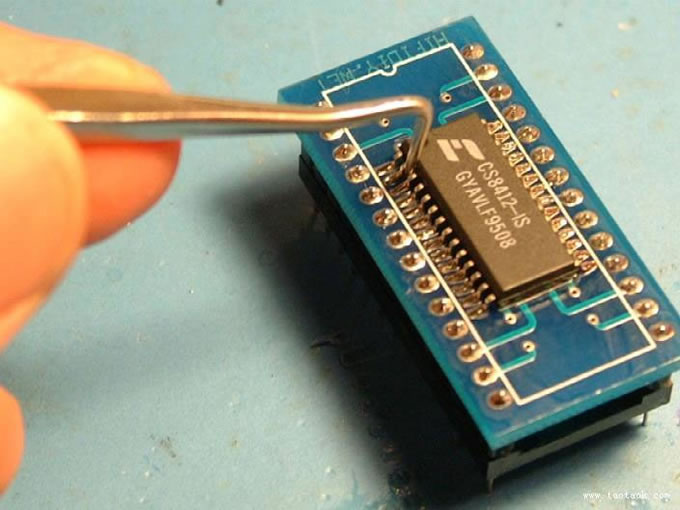

第三步把CS8412放到转接板上并对准各个引脚.

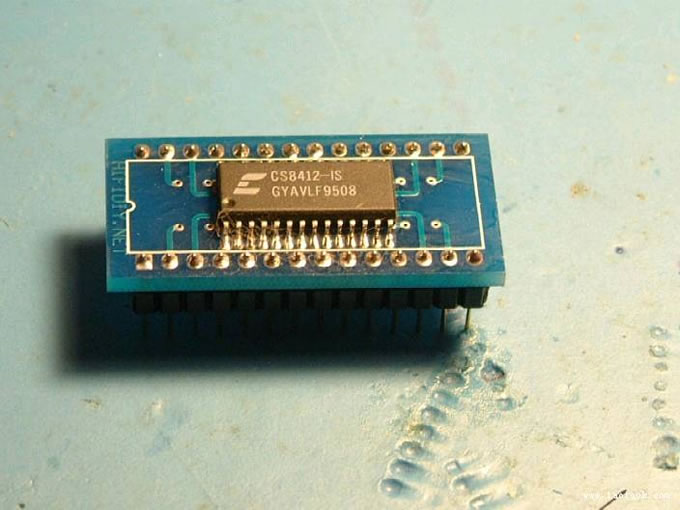

第四步先焊二对角四个脚把IC定位在转接板上.

CS8412 DAC解码转接板焊接


第五步焊接其余的引脚.注意焊锡不要太多,烙铁头要干净.

CS8412 DAC解码转接板焊接

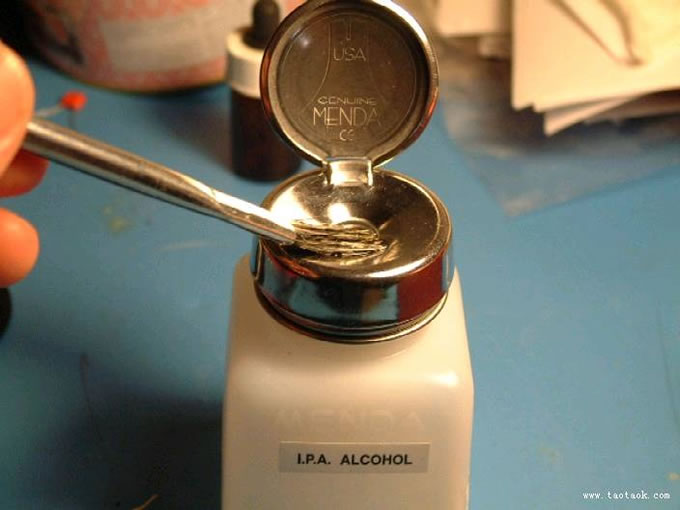

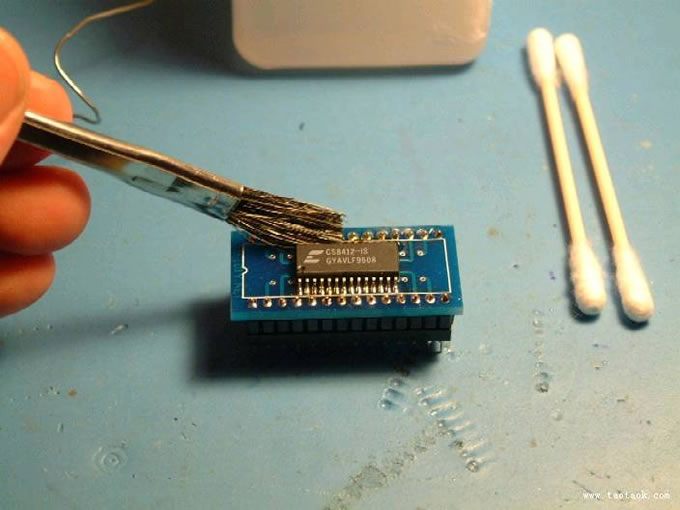

第六步焊好后用酒精清洁焊点.

CS8412 DAC解码转接板焊接


CS8412 DAC解码转接板焊接

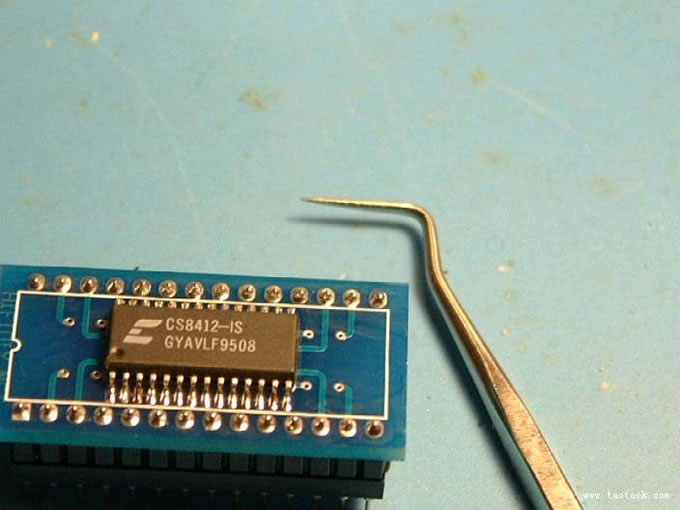

第七步检查焊接质量,脚和脚之间不要连焊,不要有小焊珠以及不要漏焊.


CS8412 DAC解码转接板焊接



 CS8412 DAC解码转接板焊接



CS8412 DAC解码转接板焊接

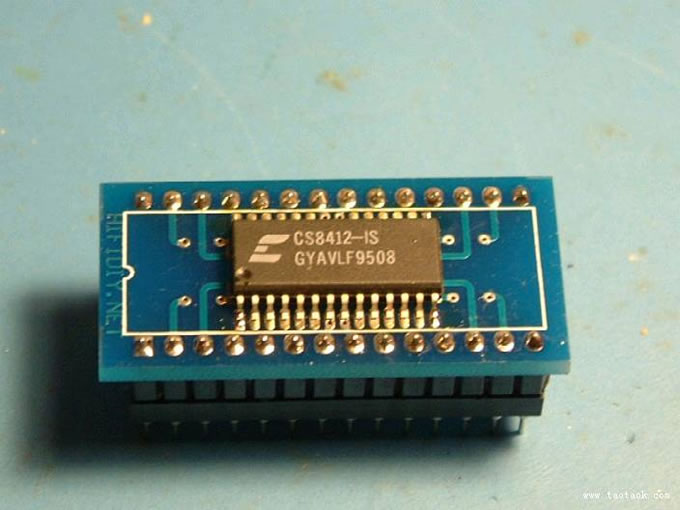

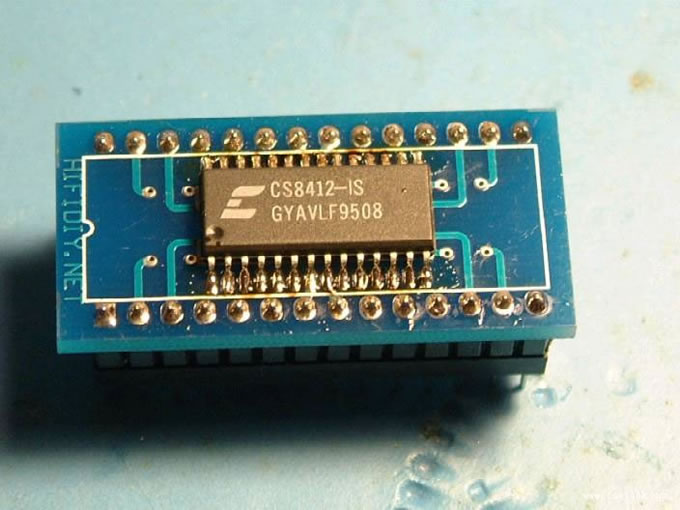

最后焊好的照片


CS8412 DAC解码转接板焊接


注意
如果烙铁没有接地在焊接时拔去电插头, 焊接前双手摸一下家里的自来水管以消除静电.

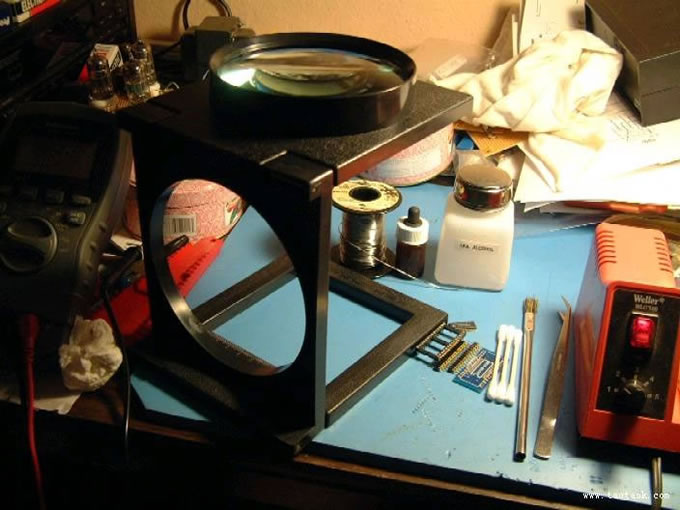

若看不清楚可用放大镜


CS8412 DAC解码转接板焊接
