由於一般電腦上的音效卡若屬一般等級通常來說效果都不是很好,戴上耳機常可聽到一些奇奇怪怪的雜音,所以想要DIY一個USB DAC來使聲音獲得較佳的效果,常見USB DAC晶片有PCM2702,及PCM2706等…
而我這次選用是PCM 2706PJT,它的使用彈性比PCM2702好,可以再輸出SPDIF及I2S,是從TI要來的樣品,本來只想做個基本的功能想說如果PCM2706本身的聲音如果不好,那就留個光纖輸出再接到我們的GC DAC V2.0就好了。但在第一個版本做好後就有許多站友到討論區留言,要我把功能加強,好吧!就試試吧! 但由於最近時間實在不夠,我並沒有把站友的需求全部加上去,只做了以下的加強。
1. 加上同軸BNC輸出點,在電路板上留了接到BNC的接頭。
2. 增加了外部電源的選項,一般USB DAC是直接使用USB上的5V電源,但由電腦內的電源對音響設備總有不可預期的影響,所以我做它的外接電源,為2組3.3V的穩壓電源,一組供類比電路的電源,一組供數位電路的電源。且在PC BOARD的LAYOUT上刻意的分離,並留上折斷的孔位,如果你跟本就不用外接電源,只要把它折斷,可以縮小體積。

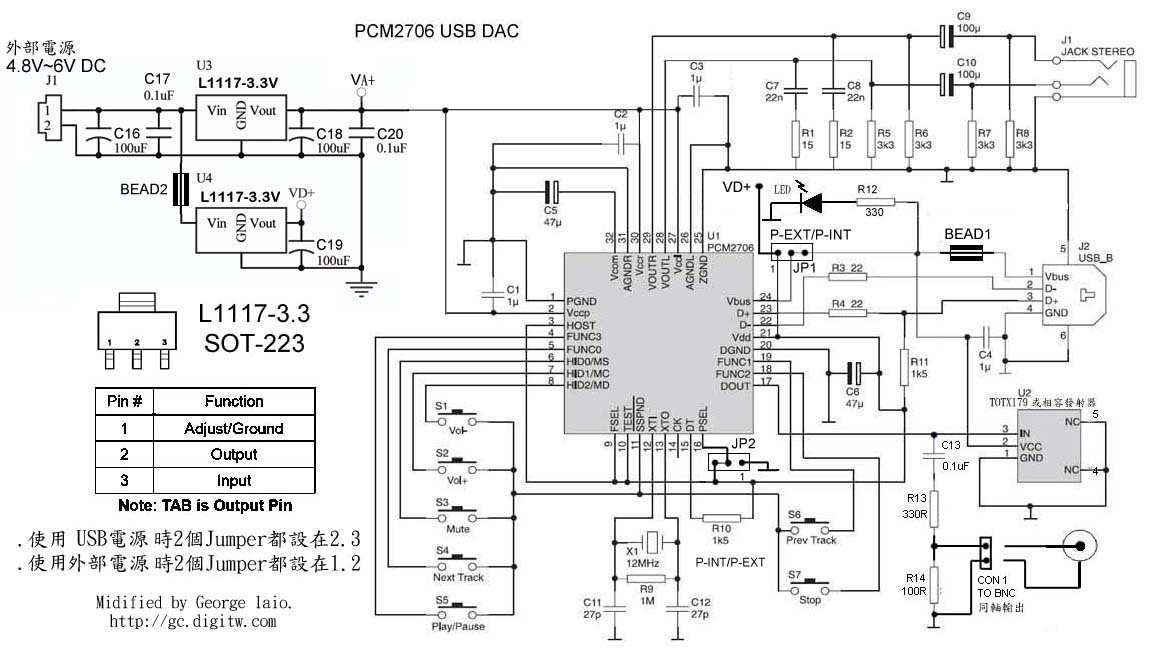

以下是我最後修正的電路:

外接電源使用L1117-3,3V的LDO(穩壓IC),它的特點是低壓差,但要小心輸入電壓最好介於4.8至6V之間,不然會像我在試做期間,使用12V DC的Adaptor,一上電就燒L1117-3.3V,燒了就換,一直燒了7顆,站長我真的也是大條筋。
使用內部USB電源或外部電源可以在電路板上的Jumper來選擇,插在1,2為使用外接電源,插在2,3為使用USB內部電源。
電路板上留給外接電源Adaptor的插座,我留了2個位置,由你們自己選還要使用那個方向來插入插頭。
光纖輸出頭可使用TOTX178,179,173等或相容的光纖輸出頭,我會在電路板上留有各種光纖頭的相容腳位。
BNC同軸輸出並沒直接把BNC頭LAYOUT在電路板上,我留了一個2支腳插座,要接的人可以把它外接到機殼上的BNC或RCA座。
至於PCM2706本身的輸出,我使用了一般的3.5mm耳機插座,如果直接使用電腦喇叭會較方便,但最好還是接到自己的放大器最好。
零件清單如下:
USB DAC-GC2706零件清單 |
編 號 |
規 格 |
數量 |
編 號 |
規 格 |
數量 |
C1,C2,C3,C4 |
1uF/16V 電解或鉭質均可 |
4 |
R1,R2 |
15Ω |
2 |
C5,C6 |
47uF/16V電解 |
2 |
R3,R4 |
22Ω |
2 |
C9,C10 |
100uF/16V電解 |
2 |
R5,R6,R7,R8 |
3.3K |
4 |
C7,C8 |
0.022uF(223) |
2 |
R9 |
1M |
1 |
C11,C12 |
27P |
2 |
R10,R11 |
1.5K |
2 |
C13 |
0.1uF基層 |
1 |
R12,R13 |
330Ω |
2 |
LED |
3mmLED |
1 |
R14 |
100Ω |
1 |
L1 |
BEAD(磁 珠) |
1 |
S1~S7 |
小型按鈕開關 |
7 |
J1 |
3.5MM立體耳機插座 |
1 |
U1 |
PCM2706PJT |
1 |
J2 |
USB-B型插座 |
1 |
U2 |
TOTX178等或相容 |
1 |
CON1 |
2PIN針座 |
1 |
XTAL1 |
石英晶體12Mhz |
1 |
JP1,JP2 |
3PIN針座 |
2 |
|
|
|
以下零件為非必要件,使用外接電源時才需要以下零件 |
C14,C16,C18 |
100uF/16V |
3 |
C15,C17 |
0.1uF基層 |
2 |
P1 |
2.0mmDC電源座 |
1 |
U3,U4 |
L1117-3.3V |
2 |
L2 |
BEAD(磁珠) |
1 |
|
|
|
以下是完成後的照片:

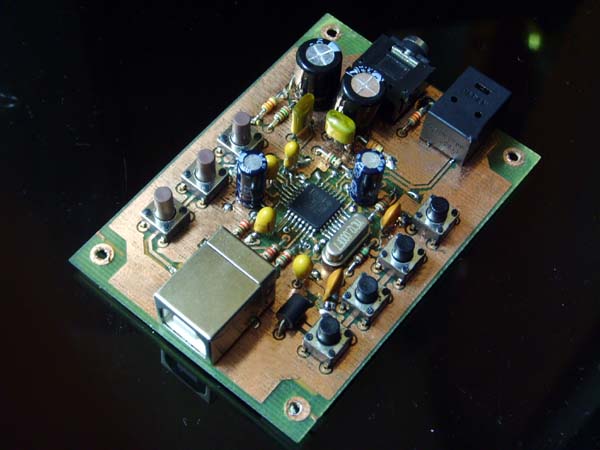

第一次試做的PCM2706 USB DAC

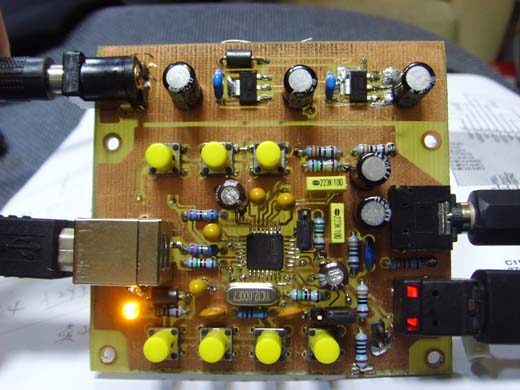

後來做的PCM2706 USB DAC

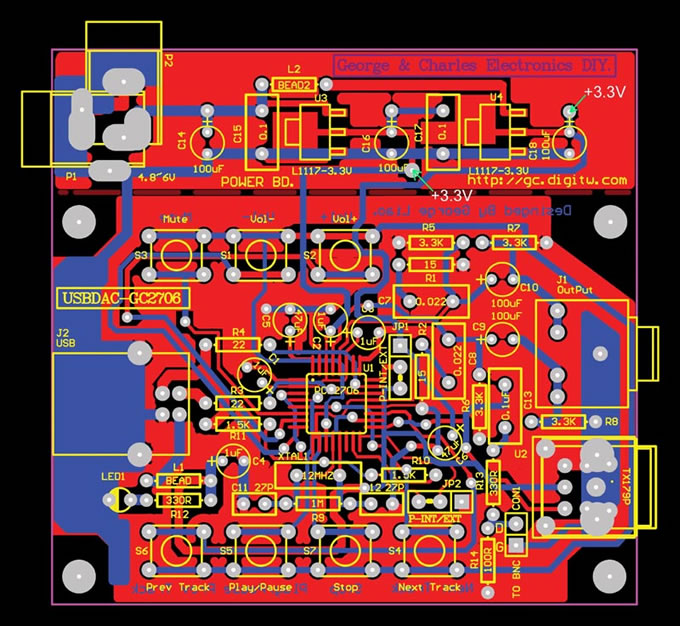

以下是PC BARD的零件配置圖:(第一版, 已不提供廠製PCB)

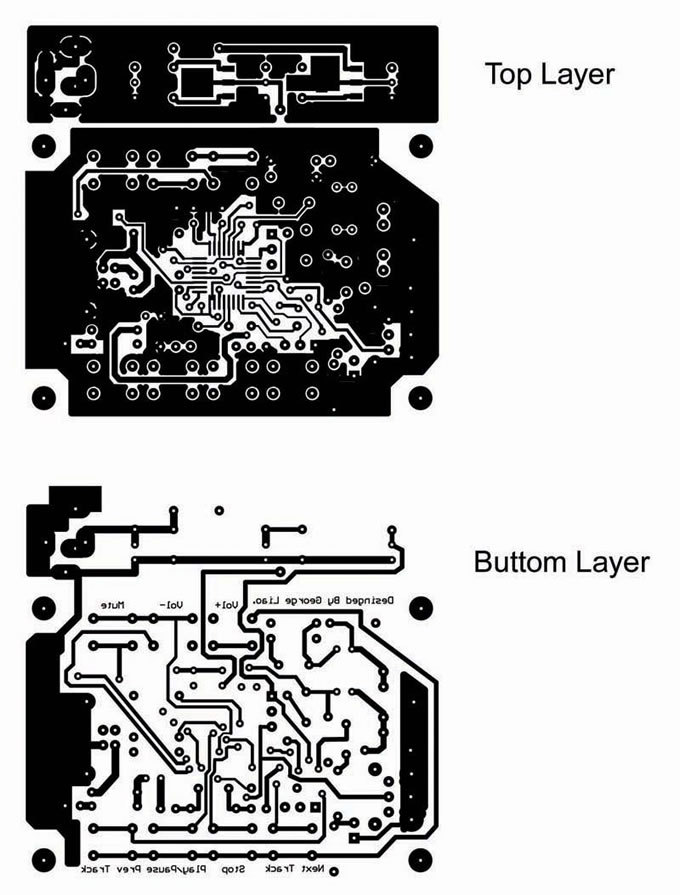

電路板的LAY OUT圖(非實際大小)

由於是使用雙面板的設計,所以如果你連電路板也要DIY的話,要仔細的對好孔位,在焊接時也要注意上下板面貫孔的連接,要用心點,一個一個點焊,上面貫孔的焊接我是利用細銅線(從一般的多心導線上拆下來的,比OK線細),先穿過孔位再焊接,如果那孔位有電容、插座等無法雙面焊的零件,也是要用這樣的導線先穿過,在正面的找孔位旁的銅箔來焊,可別還沒插零件就把孔位給堵住了,如果那孔位是電阻、開關、磁芯等..,那就雙面焊就可以了。如果是廠製板,那當然就沒有貫孔的問題了。
再來是焊PCM2706,四面都有腳,間隔都很近,要小心焊,使用30W細尖頭的鉻鐵來焊,站長的老花眼都可以焊了,相信只要仔細點都會成功。
完成後的測試:
零件一一焊上,然後就是上機了! 先不要使用外接電源,2個Jumper都插在2,3上, WINDOWS XP或VISTA本身就已內建了PCM2706的驅動程式了,所以你不用再安裝驅動程式,一插上USB接頭,電腦上會即刻多了一片USB的音效卡。

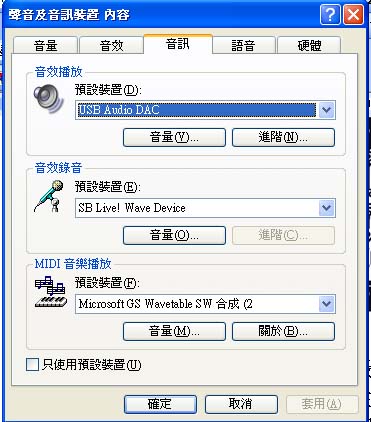

可以在控制台的-聲音及音效裝置看到下的內容:

看到USB Audio DAC了吧 !
雖電路板上是以3.5mm的耳機座來做輸出,但直接接耳機效果並不算最好,他本身並沒有緩及前級放大,,所以由PC板上的耳機座接信號線至耳擴或後級,或是電腦別叭,先用Media Player 來放CD看看,嗯! OK,再試試PC板上那些按鈕,大、小音量、靜音都OK,上一首、下一首、停止、暫停都OK,好爽喔!
如果你不使用外接電源,那些零件都可以不裝,若有使用外接電源的人,要先停止Media Player的播放,拔去USB線,再把2個Jumper都插在1,2上,插上外接的Adapter 插頭(4.8~6V內正外負),再插上USB,再來播放看看,跟使用USB電源有什麼不同。(我覺較好一點但不會差很多)
當然,如果你先前已有製作我們的GC DAC V2.0,或有其它的DAC,也可以直接以光纖線或同軸線連接至DAC,不用其它特別的設定,聲音直接由來的DAC來播,自己覺得還是最好的,但注意,這時PC板上的音量按鈕並不能改變由數位輸出的音量大小。
結論:
其實以這樣的小小的成本來實現電腦音訊外接,CP值實在很高,不想花大錢,又想小燒一下的DIY者,可以說是一個好選擇。
