在此首先多谢直热胆版主(华哥)赠送的FE103全频喇叭等毒品礼物…此次本人是借助西风…在不备有任何技能之下(也为了增长自己的知识吧)..正是菜鸟学木工..请大家不要见笑…经过五天时间的开料.钉箱.修边.打磨.贴装饰纸.封边.喷油漆等工序…待西风还未到之前(FE103全频喇叭正在速递中...)先用美国4寸优雅全频喇叭煲煲箱体试试..(也好待正宫未回..西宫也出耒威威..哈.哈..讲句真:原来呢种箱体对美国优雅4寸全频喇叭.都有不错的表现…)以下是本次DIY号角箱体的制作图片(用手机所拍.如效果不好请见谅)..希望前辈.老师们多多提点….小弟献丑了…..多谢!


1:用15厘蜜度板开料的号角箱体组件…

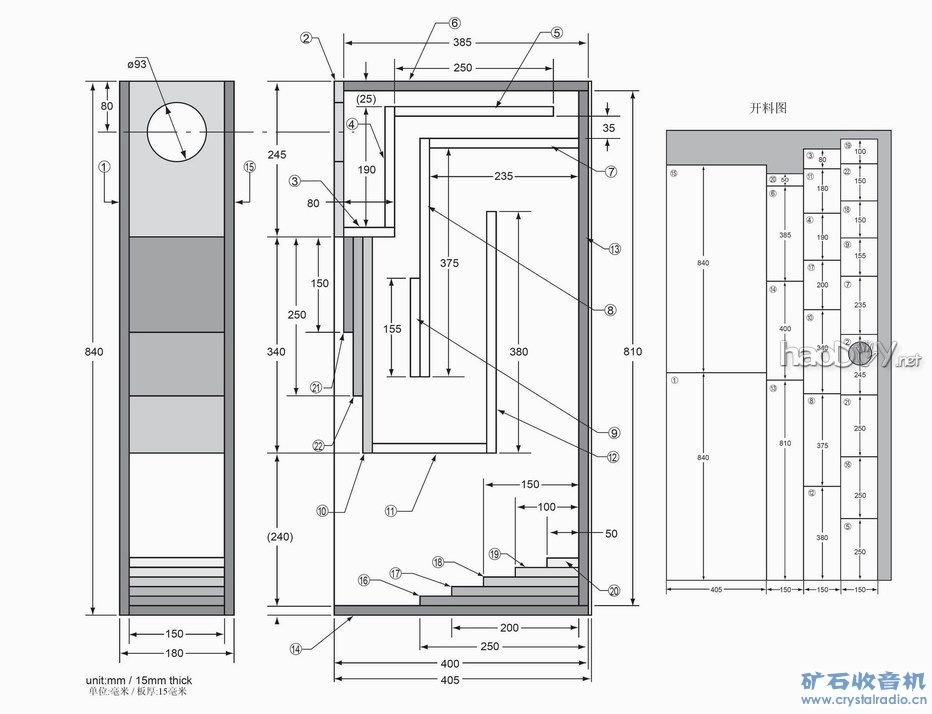

2:124.113.116:号角箱体内部结构

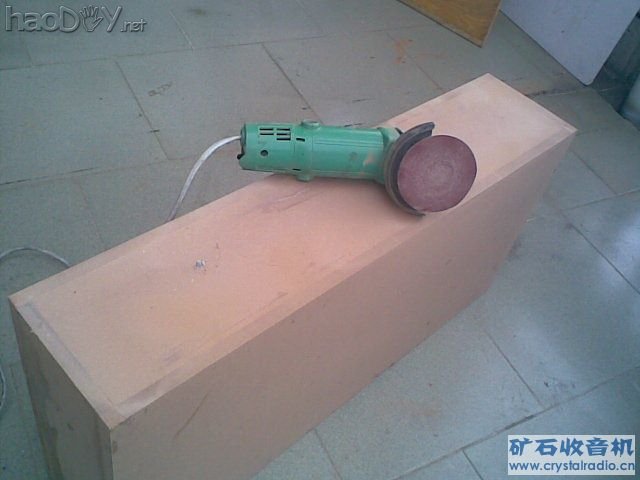

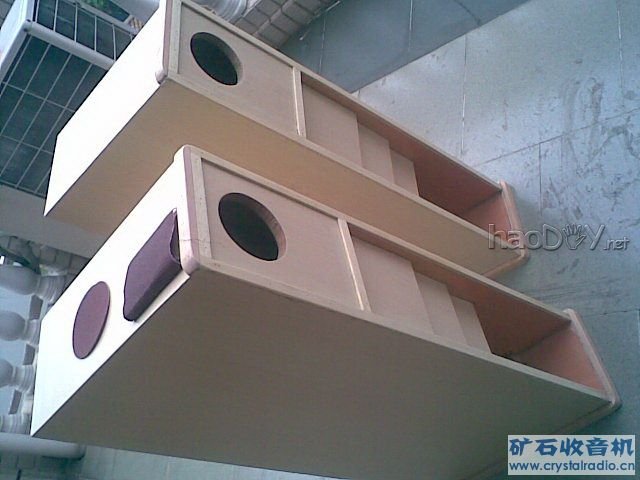

3:129.134.成型后.修边..打磨工序#p#分页标题#e#

3:129.134.成型后.修边..打磨工序

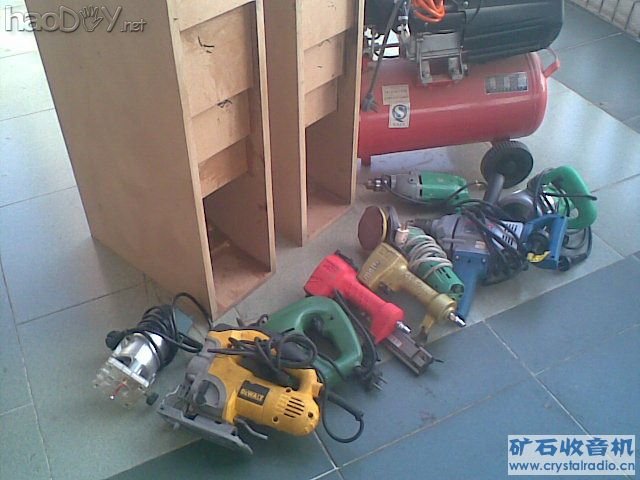

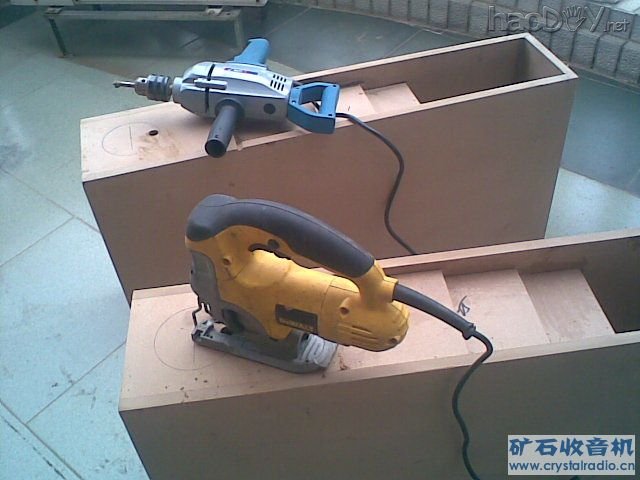

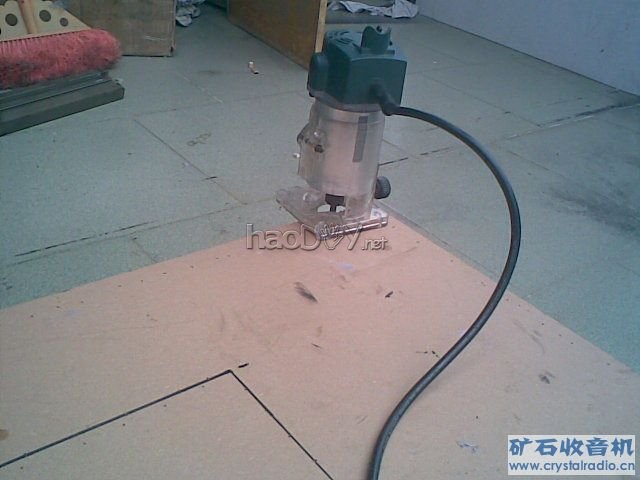

;:本次使用的垃圾工具


:修饰后的板本


#p#分页标题#e# 图像015.jpg

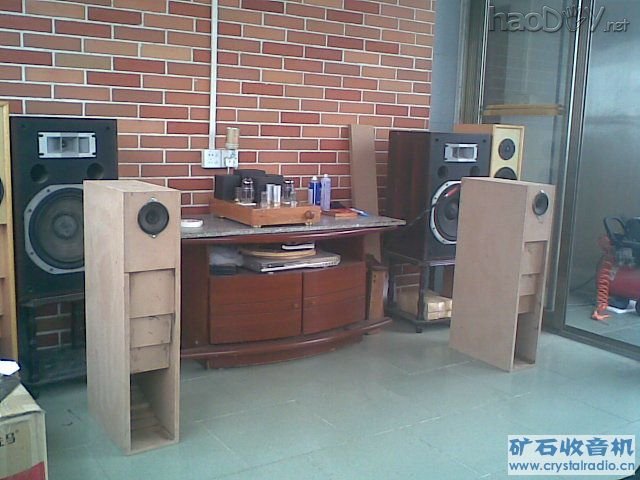

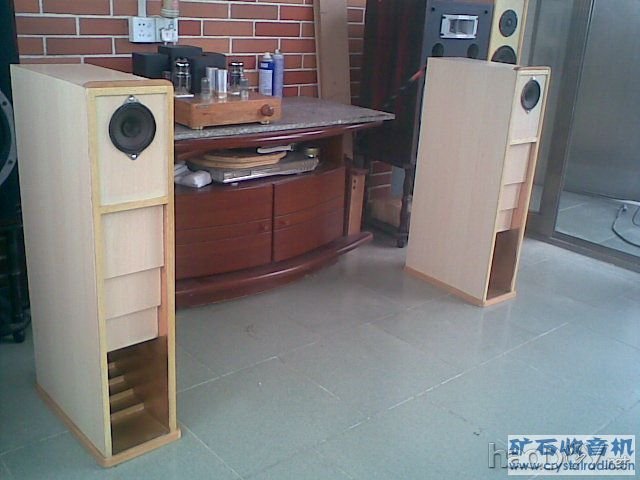

6：成型.定型后在工作间试音

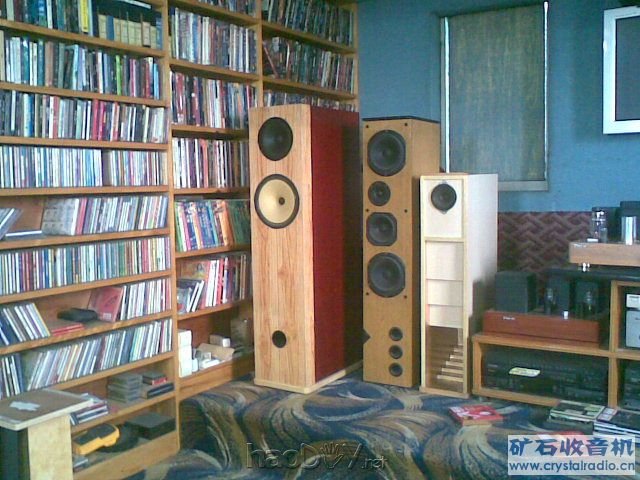

7:成型.定型后在带隔音的试音室试听

7:成型.定型后在带隔音的试音室试听 #p#分页标题#e#
