为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸

时间:2012-12-25 13:01来源:bbs.hifidiy.net 作者:凭海临风 点击:
应老朋友要求制作的FOSTEX SOLO-103全频音箱,具体参照如图。 下载次数:256 2009-12-26 22:18 箱体的制作过程就不详细诉说,而且当时也没有想到拍图片出来。 这个箱体成本比较贵了。 直接看成品箱体。 下载次数:83 2009-12-26 22:21 下载次数:63 2009-12-26

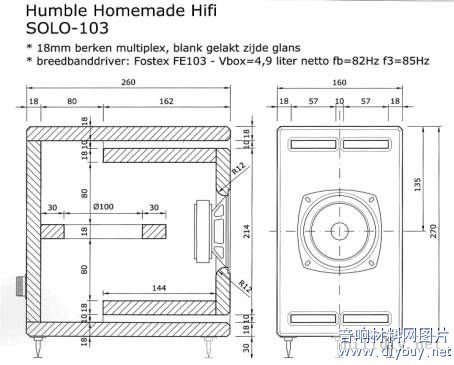

应老朋友要求制作的FOSTEX SOLO-103全频音箱,具体参照如图。



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



箱体的制作过程就不详细诉说,而且当时也没有想到拍图片出来。
这个箱体成本比较贵了。

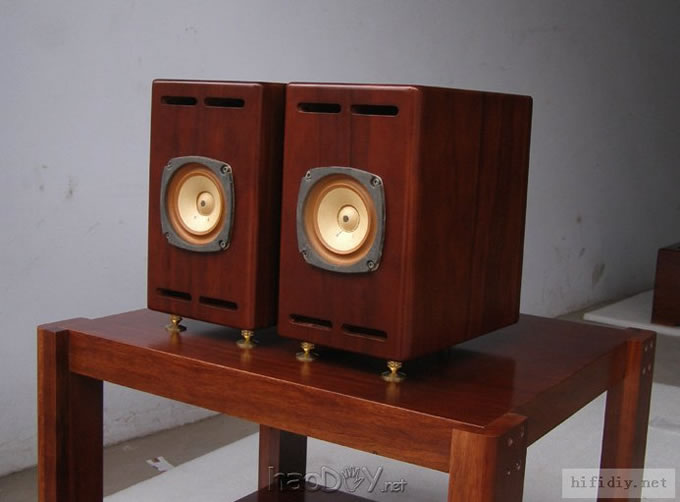

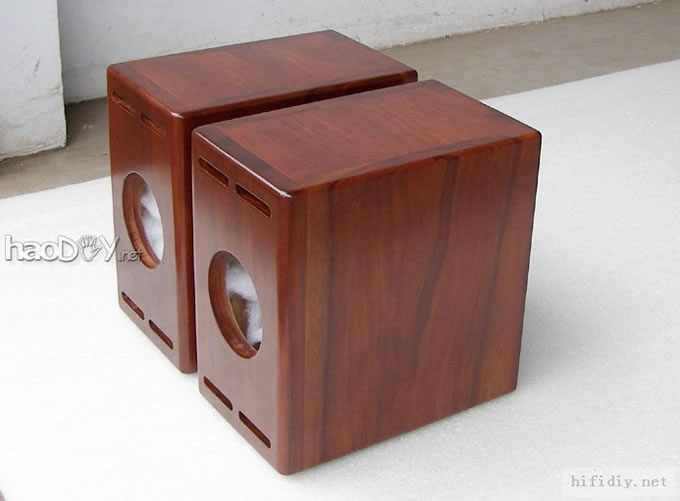

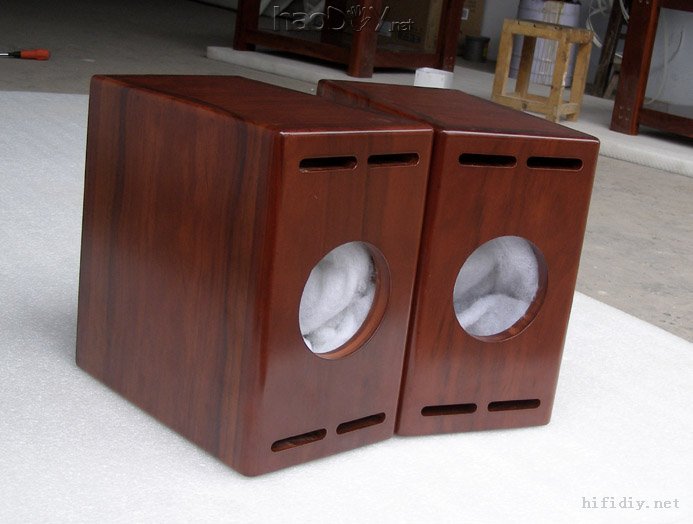

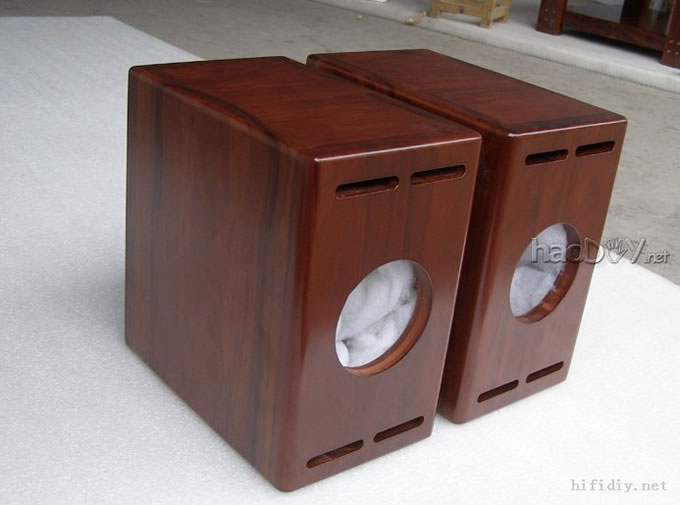

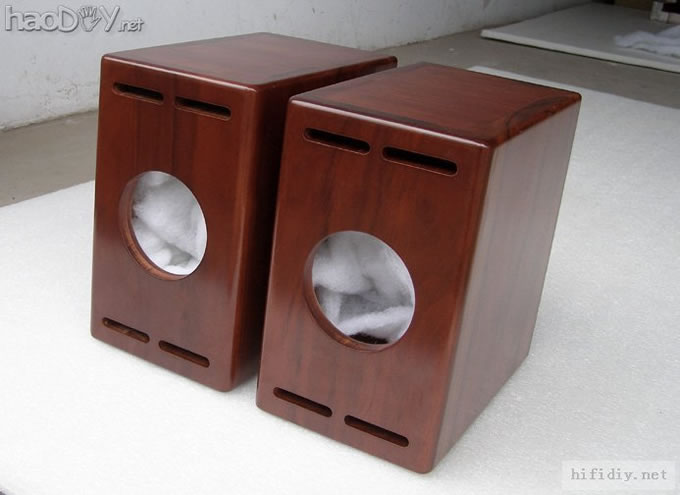

直接看成品箱体。



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸

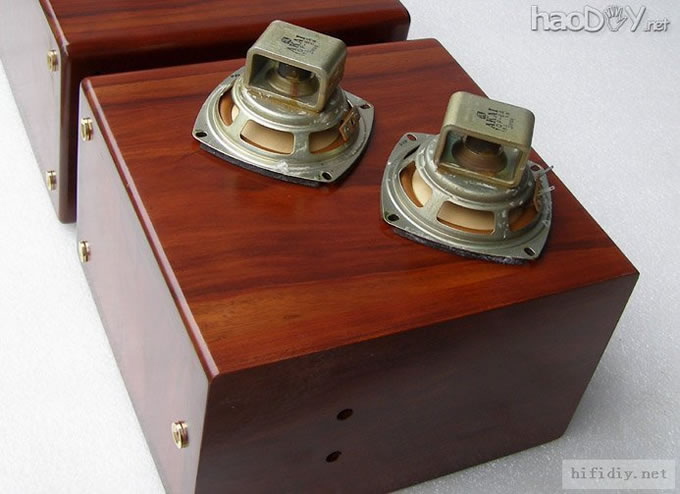

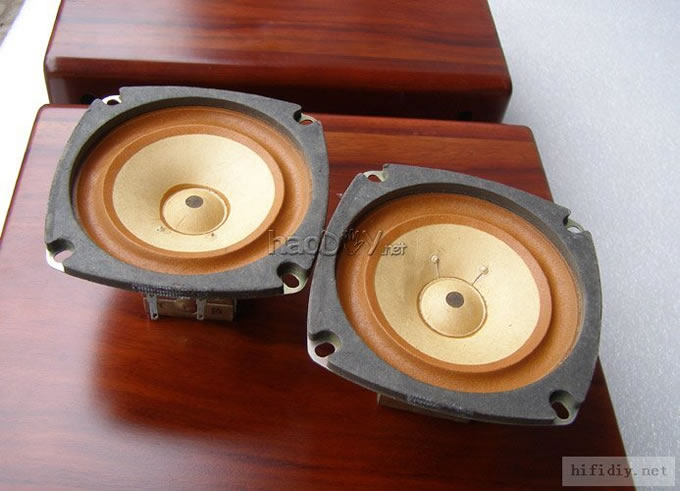

喇叭。
朋友说这个比现在新出的FOSTEX单元好很多,我信。中高频的丰润度和韵味的确让人着迷。
灵敏度很高,非常容易搭配且能出好声。
别看我小小个子其貌不扬。
俗话说“人不可貌相”,音响这东西同样是不可貌相。



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸

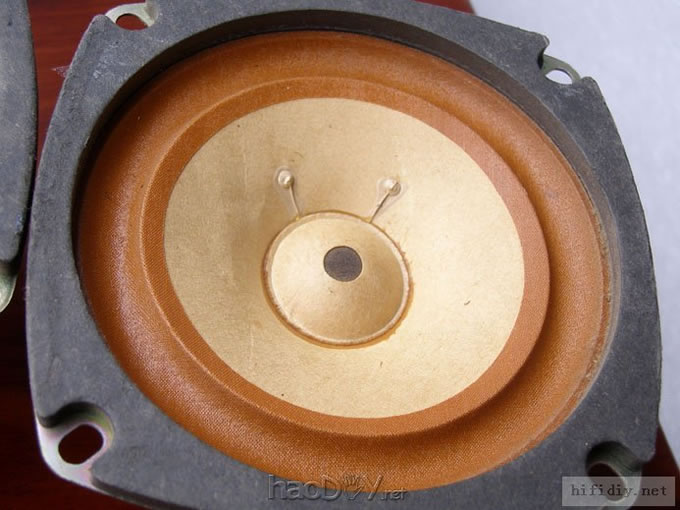

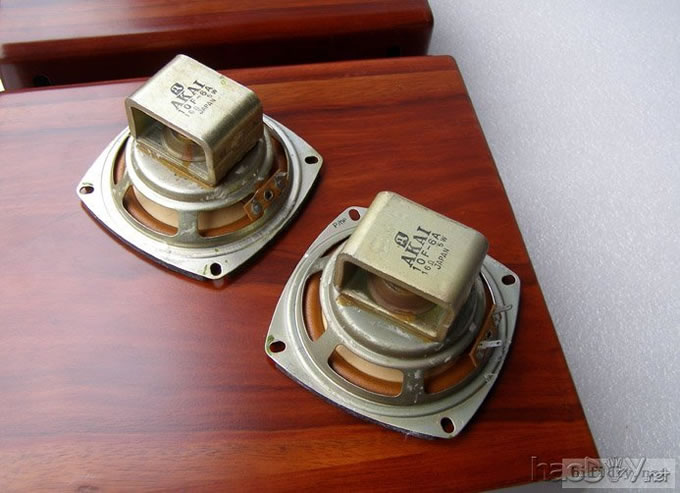

再来两张喇叭的特写。
岁月的痕迹。
谁也逃脱不了时间的追杀,当我们人到中年,皱纹也会悄悄的爬上眼角,鬓角不知何时又添上了几丝白发,于是乎我们开始慢慢变的怀旧。于是我们有时会沉湎于往昔,那曾经的一份情怀。
可遇而不可求,相逢也是一种缘,立此为念。



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸

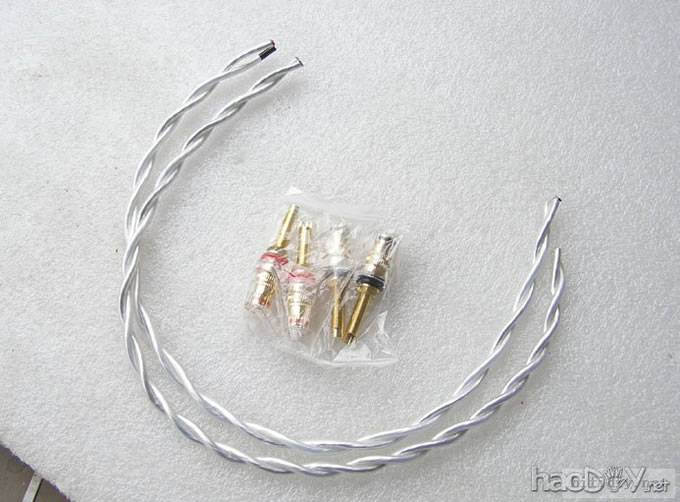

接线和接插件。
接线是从一段喇叭线里拆出来的,铜的纯度不错芯线采用粗细不一的组合,整个线径同喇叭接线片相比还是稍显粗壮。



为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸

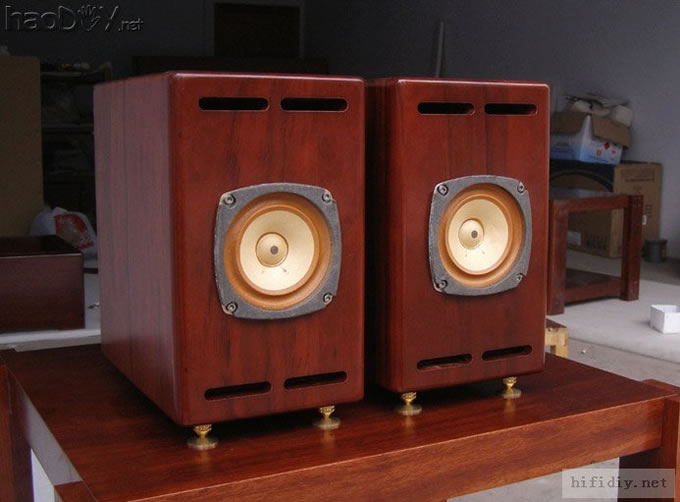

装配说简单也简单,注意正、负极对应一对箱别反相焊接拧上螺丝即可。只是里面空间小,固定接线柱的时间可是花去不少。

为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸





为老朋友diy制作花梨木FOSTEX SOLO-103 3寸全频喇叭音箱图图纸
