我那个惠威箱已经可以听了，经检测左右两个高音喇叭失真度差别相当大，因此没有进一步调试的动力，不过对于我这肉耳朵来说，拿来唱K足矣。
因为那个箱子是给电视柜设计的，放在书桌上有点大，因此打算再做一个小一点的箱子。目前正在策划中.

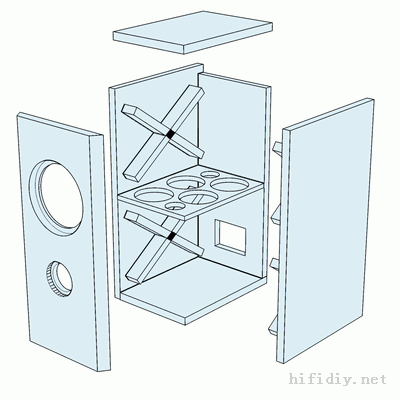

先上一张初步效果图：


经反复考虑，原设计占用桌面还是大了些，重新来过：

介绍利用3dsmax做箱体尺寸设计的方法：

这个音箱是在电脑桌面上用，因此希望占用面积小点。显示器的高度大概400多mm，因此音箱也不要高于这个尺寸。这样看来音箱大概是瘦长苗条型。
在3dsmax里建立一个Box，高度尺寸为370（上下板打算用15mm多层板），调整宽、深尺寸：

然后点击工具图标，进入Measure测量体积，直到Volume为13升左右：

这样箱体内容积就确定好了然后根据这个参考容积，按照板厚在外面“贴板”，最终获得板的尺寸。为了尽可能美观，以及加工容易，原则上能看到板接缝越少越好，比如左边的结构就比右边的板缝少些：

手头有2块小板，一块是15mm的胶合板，1.1x0.84m，用来做箱体，另一块0.63x0.6m实木指接板，18mm厚，做前面板，拼版方案如下：

实际开板将根据木纹方向在上述方案中选取

图纸见图：

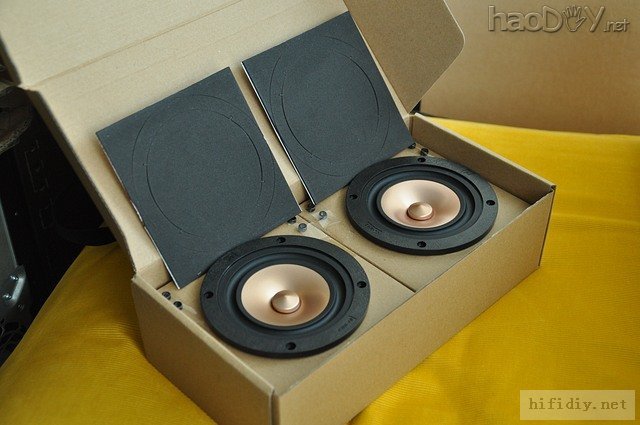

昨天定了Markaudio CHR-7，今天早上收到了，来个全家福，这是一个入门级的，做工比较朴素，盆架是塑料的：


包装

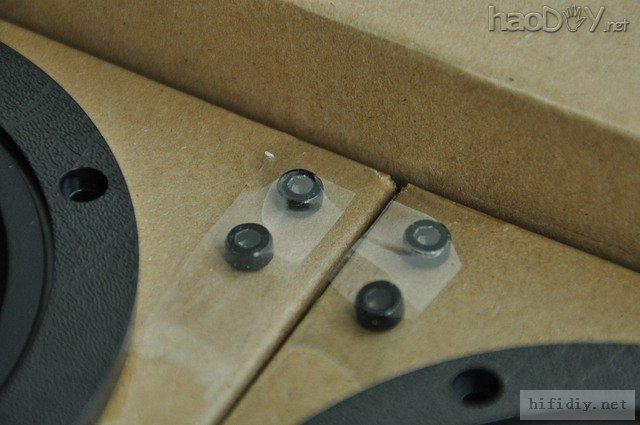

每个包装有2个喇叭

#p#分页标题#e#

图纸打印出来了，准备施工

昨晚对喇叭简单测试了一下阻抗曲线与官方的差别不大，我发现业余测试的谐振频率都比官方的高一点，是不是测试时输出的功率没有达到标称的1W而造成的呢？
好像看到说，喇叭的在同一频率下，功率不同，阻抗也会变化。

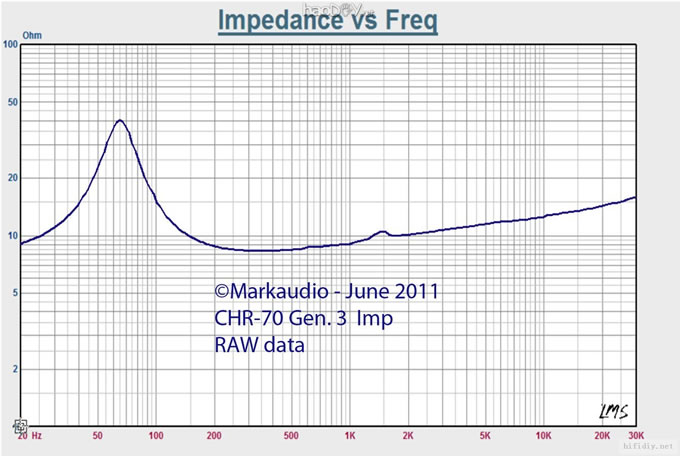

官方阻抗测试图：

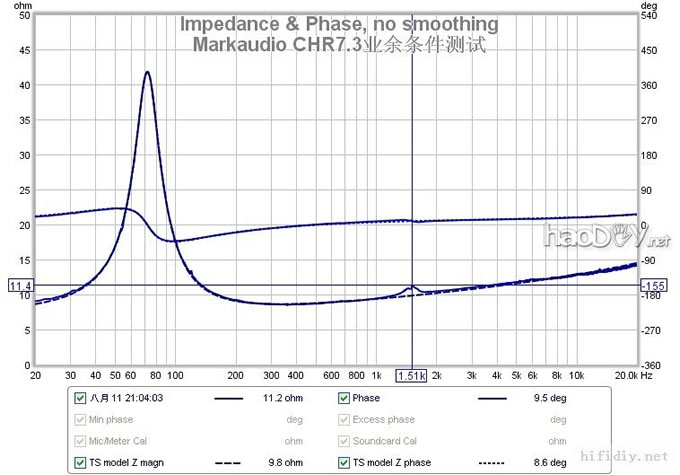

本人测试图：

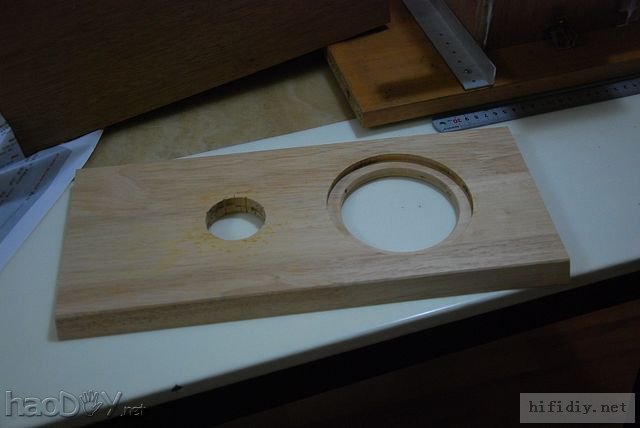

周末2天把板开好，比上次精确很多：

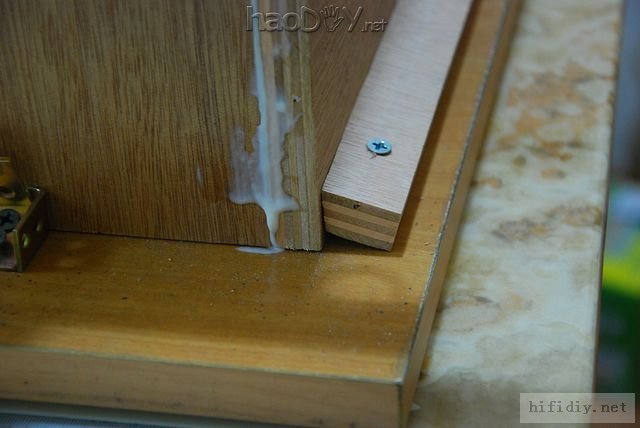

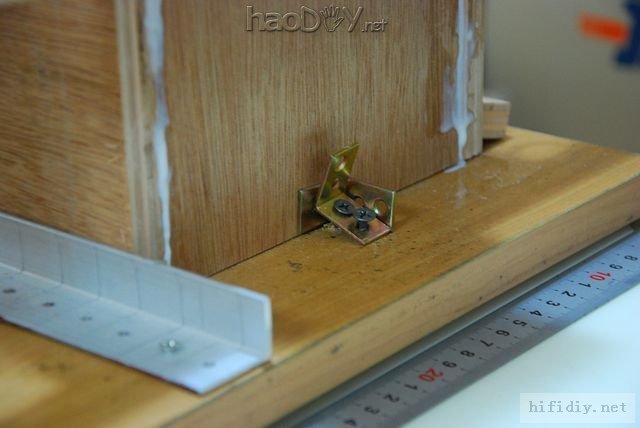

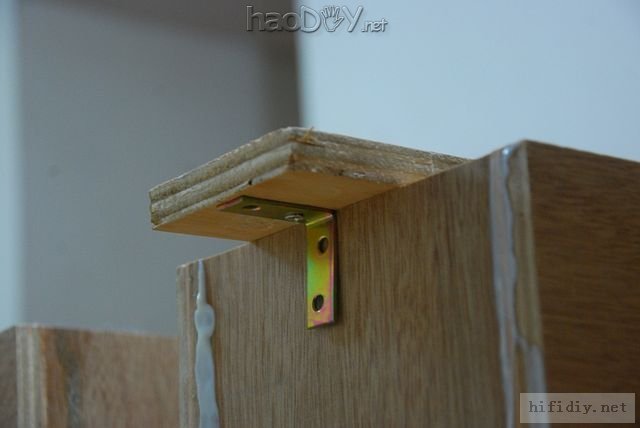

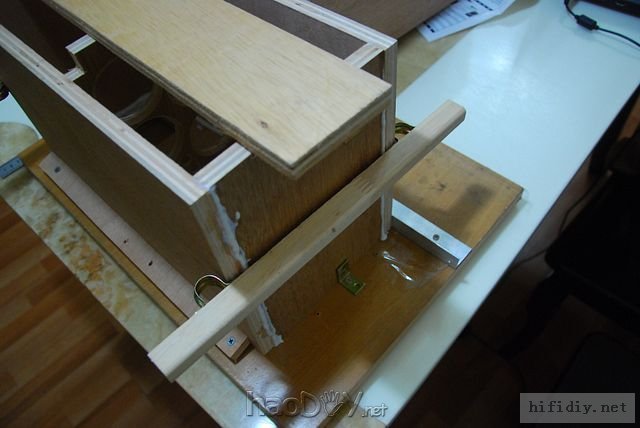

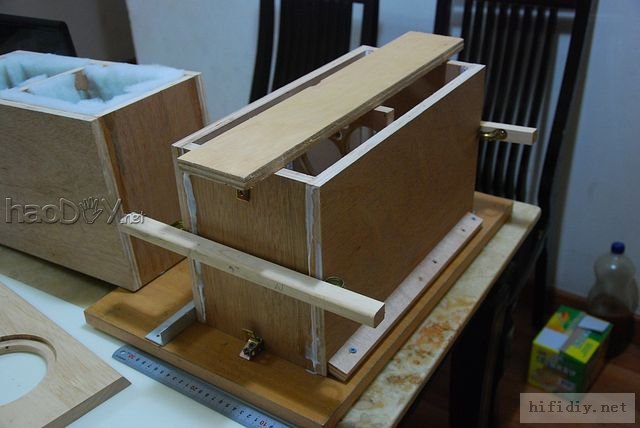

粘接板子没有夹具，就用废旧板自制了一个专用的：

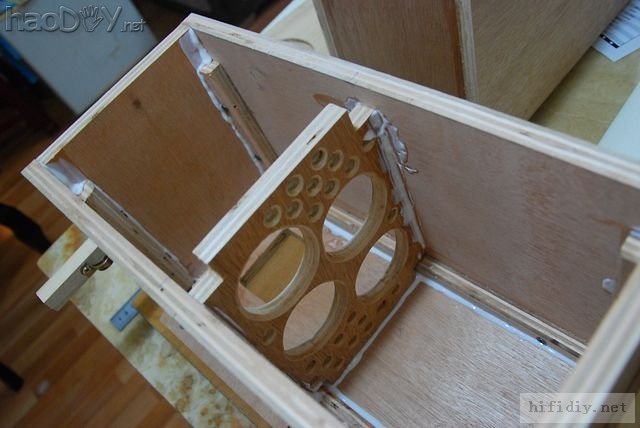

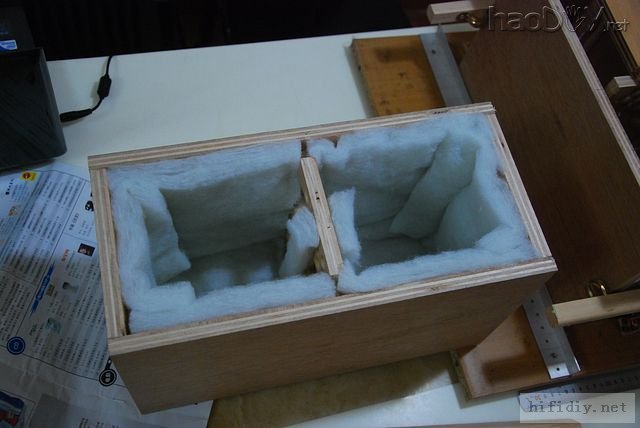

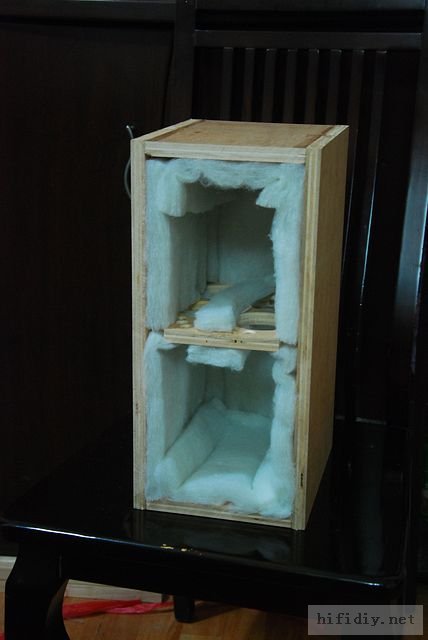

这个是昨天粘好的一个箱子：

昨天把板子临时扣在半成品箱子上，接喇叭粗听了一下，呵呵，低音很震撼，没想到4寸喇叭能发出如此声音。

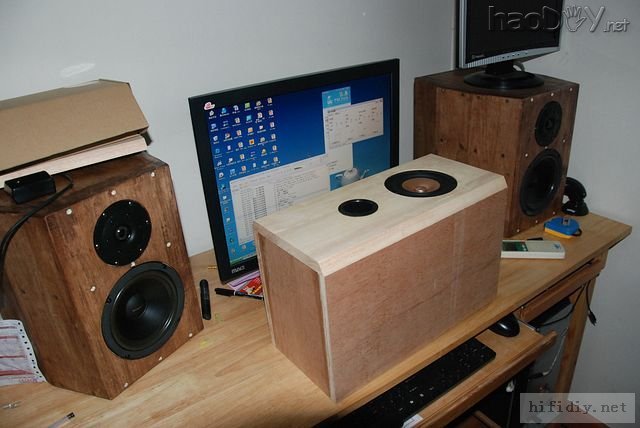

补临时试听图一张


箱子粘好了，来不及油漆，先装箱享受一下


拍的画面是广角，箱体有些变形了。
晚上初步试测了一下失真，那个RTA软件试用期到了，不给测完，只好手工逐个频率测，初步结果好像还不错：
70Hz以下频率失真度逐渐变大，75HZ及以上，失真度均小于1%，大概在0.3%左右，比先前的惠威好多了。
有空把RTA软件重新弄好，测一个频响失真图来。

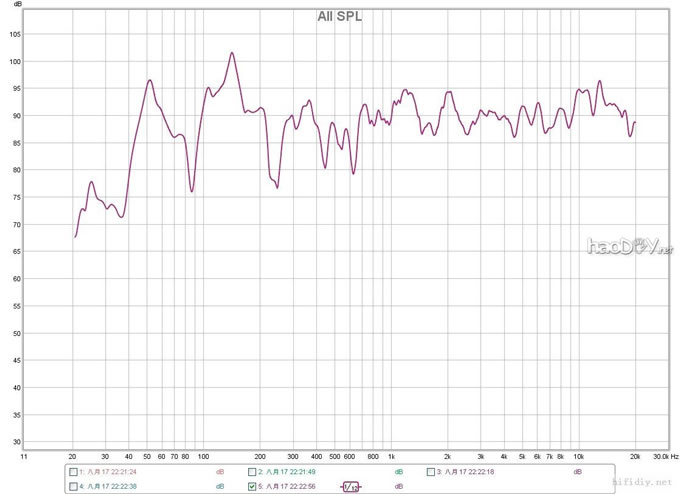

昨天在小房间粗粗测试了一下频响，房间7～8个平方，驻波很严重，所以波形起伏很大，

移动话筒，可以看到波形起伏的频率位置发生变化，但基本会在一定的范围波动，初步研判实际频响曲线不会太差。
改天用lspCAD测一下看看。

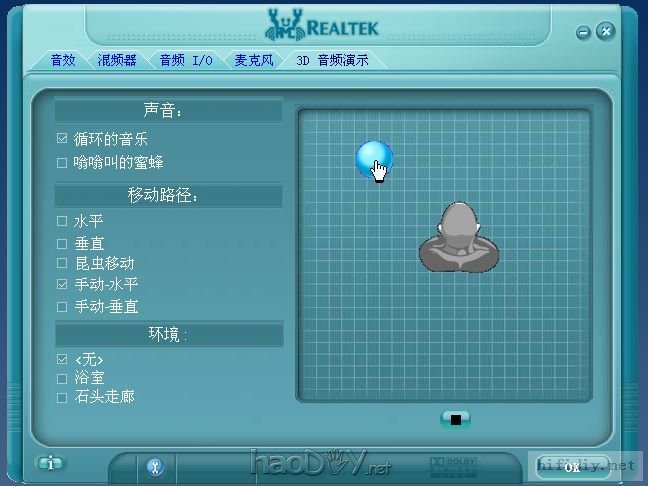

昨天试听的时候发生了一个小插曲，我用这个测试喇叭声相定位的时候，发现分辨不出方位，所有的声音都貌似从显示器中间发出，当时顿觉好失望。难道这个喇叭这么次？
后来想想不对，所有的声音都在中间，说明声音是单声道，故检查了一下声卡的插头，果然是3.5mm的插头没有插好——左右声道短路在一块，岂不是单声道？重新插拨后，声音正常了，声像定位十分准确！



毕业贴
这对音箱经过木蜡油涂抹，就算结束了。虽然还不够100%的完美，但总算有一个正式的音箱可以听了。

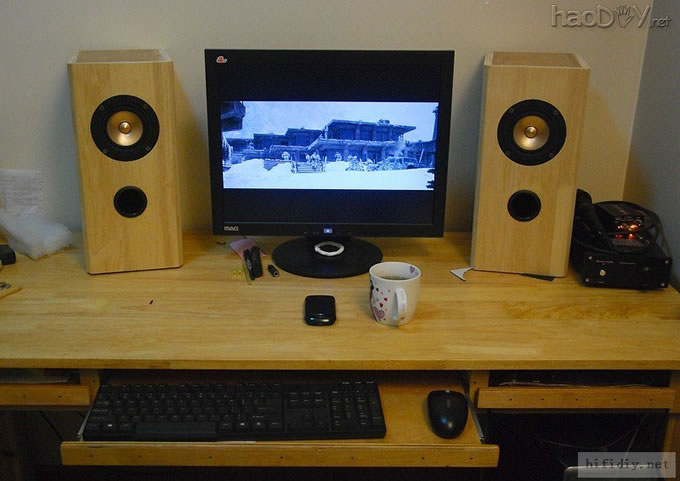

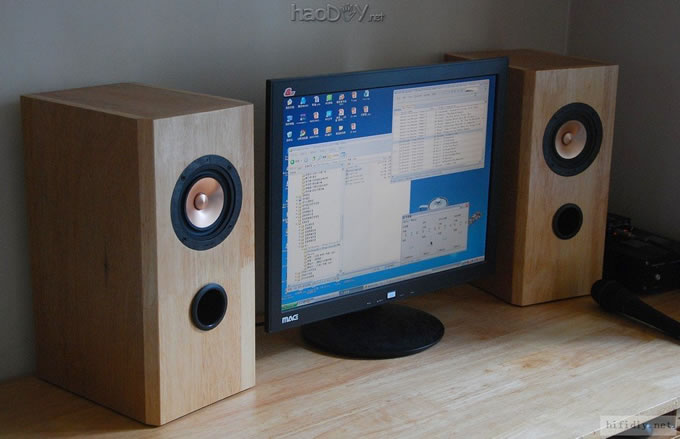

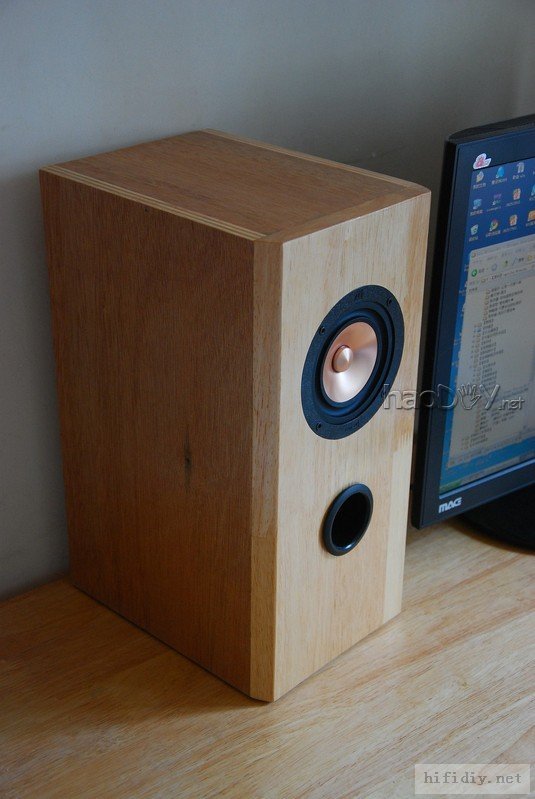

外观看上去基本达到了设计的效果：

#p#分页标题#e#

听着从diy音箱发出的美妙音乐，真是一种享受。
