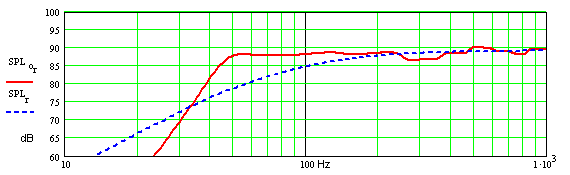

介绍 - FOSTEX FX120 MLTL音箱项目我的第一个引进全频扬声器，大约4年前在德国的DIY音响杂志的特点是传输线音箱的项目使用的是威发10 BGS8分之119的驱动程序。我决定给他们一个尝试，很惊讶的音质！当然，他们并没有发挥更大的双向扬声器，我以前建造的一样大声，但别的东西是迷人的。全频驱动程序似乎有更多的连贯性，更多的生命和播放音乐，他们的声音更直接。不过，也有妥协的全频驱动程序，很少在低端驱动程序有缺点和更大的顶端。 全频驱动程序的更多信息，看，我发现Mathcad工作表由MJ国王和决定尝试一下我自己设计的扬声器。我第一次尝试是一个扬声器，使用FOSTEX FE167E，但我从来没有适当的橱柜他们，因为我的妻子说：“没办法，他们是太大了”。寻找一个更小的驱动程序FOSTEX FX120，12厘米的全频单元，吸引了我的眼球。没有该驱动程序提供了大量信息，但人谁使用的反馈是积极的。在的FOSTEX数据表，他们表现出平坦的频率响应，而巨大的高峰和下降。 外壳设计 - FOSTEX FX120 T-线项目FX120将需要一点点帮助的底端。我们的目标是让他们下降到50赫兹。Mathcad工作表中，我设计了一个质量满载 - 圆锥四分之一波长管（ML-TQWT）。后来，我接触的MJ王，问他去看看我已经完成了在模拟。随着他的反馈：“我认为你有一个设计”（我要感谢金先生对他的帮助和建议），我做了一些测试，外壳硬纸板。图1示出了在图2中所示的外壳的FX120计算出的频率响应。

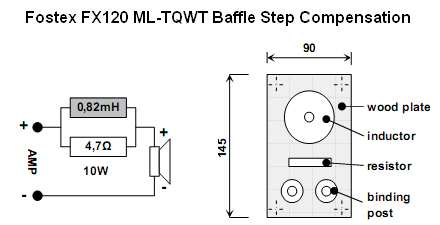

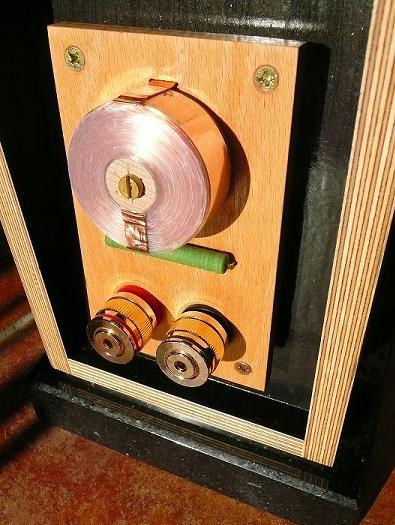

起初他们都有点苛刻，但约100小时后，他们理顺。我开始调整他们的耳朵，直到我满意的扬声器传出来的音乐。我打与端口的长度和测试了几种为挡板步骤校正（BSC）的电路的电感器和电阻器的值。BSC是必要的，否则声音是不均衡的。

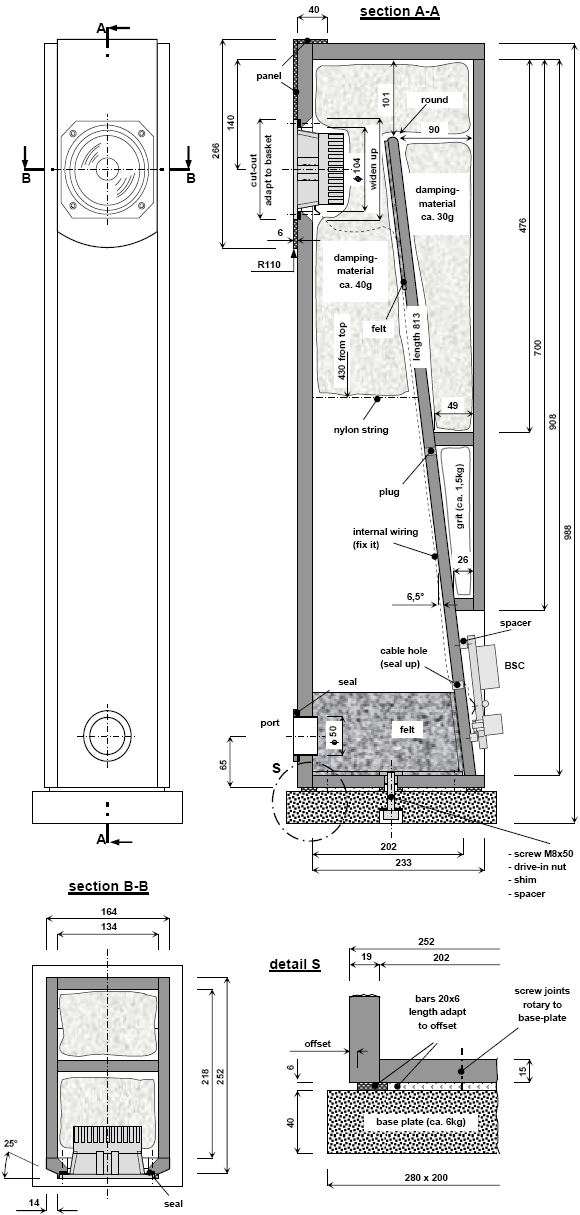

FOSTEX FX120的ML-TQWT外壳，切割和建筑图则
围护施工 - FOSTEX FX120 MLTL外壳分别用15 mm桦木复用，前挡板和顶端为19 mm榉木，和内板16毫米MDF。当然，你可以使用不同厚度的材料，但一定要调整尺寸的计划。

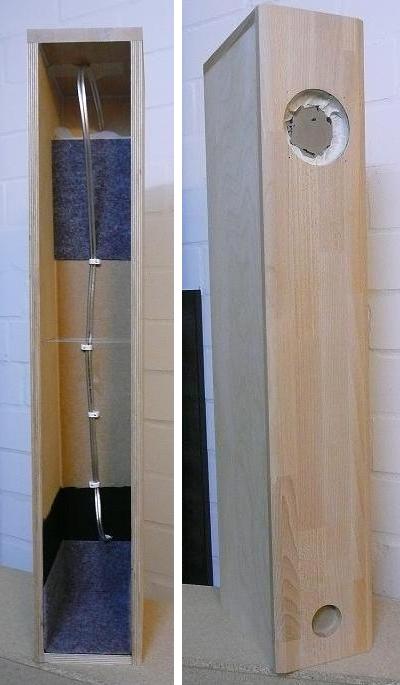

在我关上盒子的正面和顶部有四件事情做。首先，我附上尼龙绳，以保持双方之间的阻尼材料，从下跌的底部。另一件事是把之间的内部和背面板的阻尼，因为你不能做到这一点通过驱动程序，切出的柜被关闭后。的布线必须到位，并在后面的孔，用于连接导线与BSC具有以被密封。另外，我把有些人认为背后的驱动程序，并在该行的末尾，以避免反射。我不知道是否有帮助，我想这样做的，它不能是坏的。

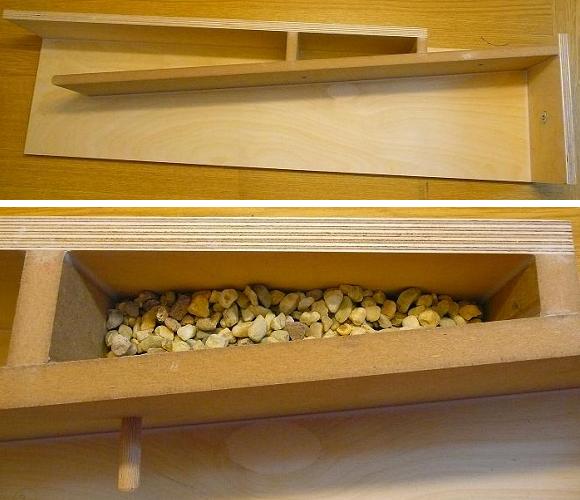

机柜中的空腔与砾石填充外壳添加一些质量和防止共振。请务必仔细封箱。

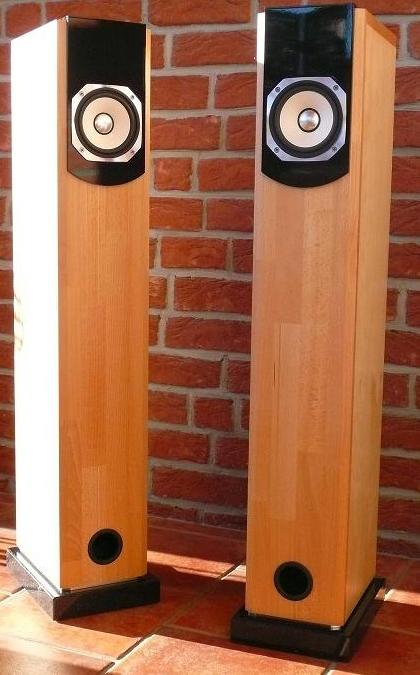

底板中，我发现了一个花岗岩板材在一个石匠的商店，他对我来说，价格适中。两个小组的正面和顶部的铝阳极氧化黑色，上面覆盖着闪亮的透明涂层。机体光洁度包括60的打磨，然后120，然后180砂纸和四个处理“硬蜡油”触发的木材的颜色和表面保护。
结论 - FX120的ML-TQWT音箱FOSTEX项目。(责任编辑：admin) |
