首次挑战Fostex fe103en 4寸全频喇叭原厂设计图纸音箱

时间:2012-12-13 11:25来源:bbs.hifidiy.net 作者:chianyin 点击:
下载次数:8 2011-7-16 15:46 然后就沿预先作好记号的内部通道板中线打钉。 下载次数:7 2011-7-16 15:49 下载次数:6 2011-7-16 15:53 下载次数:6 2011-7-18 00:02 箱子结构安装好停放已经超过3天了,相信胶水已经完



Fostex全频喇叭的优点不用我多说,看看国外DIY发烧友玩箱子的贴,用的喇叭基本上都是Fostex的你就可以想象得到了。但相对我们国内的收入而言,其价格还是有点偏高。比如FE103En这样一对4寸的低端型号也要近千元,可能这是它在国内未能被普及的最大障碍。













经过一年多的努力学习,现在终于鼓起勇气挑战其原厂设计的背负号角式音箱,但愿能将其优势最大限度地挖掘出来。




不过,其原厂设计的图纸使用的是15mm板,我在本地建材市场跑了一趟,看到些15mm板质量都比较差,不符合制作音箱的要求,于是只好改用我一直以来使用的18mm高密度板,但图纸就得作相应的改动。在保证了内部迷宫通道的所有数据都与原来的一样的前提下,外表尺寸由于板的厚度增加了而有所扩大,这项计算工作量是不小的,而且最终数值也变得非常零星,幸好有数控,否则板的精度将较难保证。




最近我们这里每天都要下几场阵雨,搞得不敢在外面装音箱,板已经开好几多天了,就是抓不到时机。今天下午偶有空闲,趁着刚刚下完一场大雨的间歇,赶紧把一些内部构件装一装。这个就是迷宫中间那一块了。










这是箱子底部的阶梯部分结构,需要一层层地叠加起来,方法是先从短的叠起,逐级到长的,并从长的那块往短的打钉,这样,以后喷漆时上面那块就不会有钉眼。







在吃晚饭前还将开始装好的几个构件进一步结合。










开始装内部构件前先用尺子按照设计图的数据找出各个点,作好记号再装板。

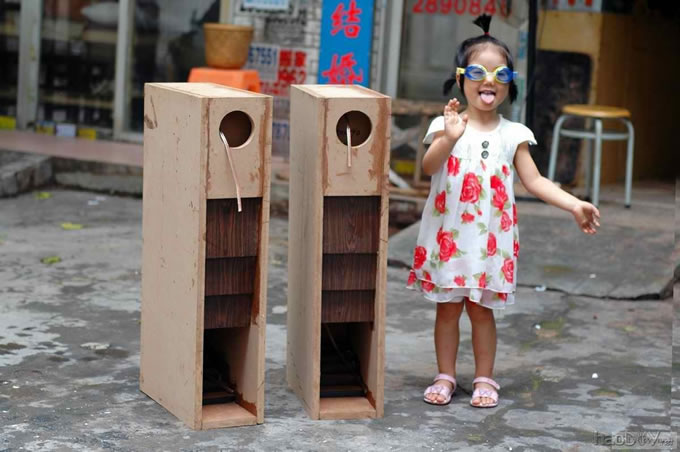

在雨停的短暂间歇,等地稍干后赶紧将箱子搬出来晒下,因为若再装上另一块侧面板后,里面的结构就看不到了。

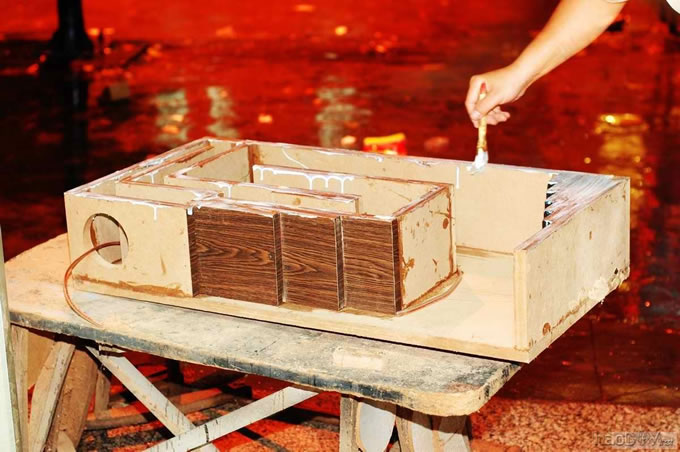

预埋好线材后,就要盖上另一边的侧面板了。

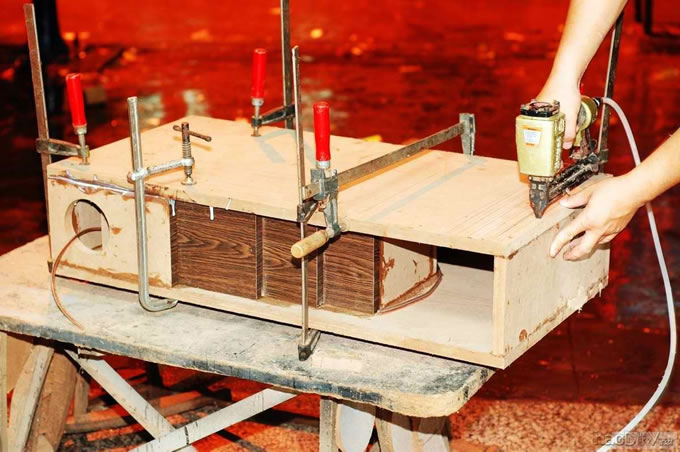

然后就沿预先作好记号的内部通道板中线打钉。

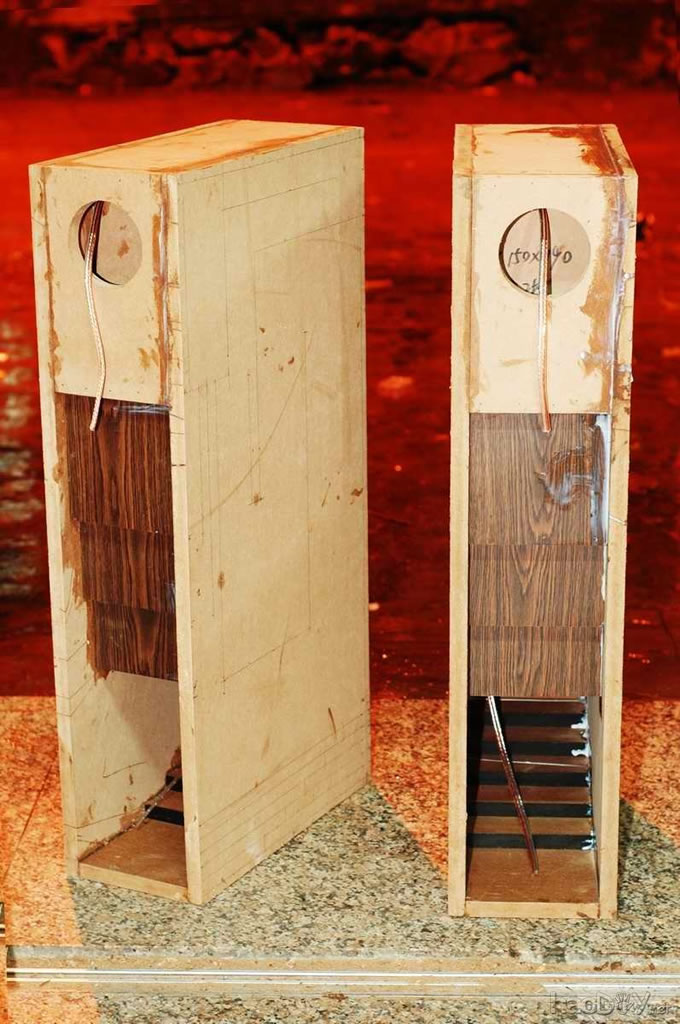

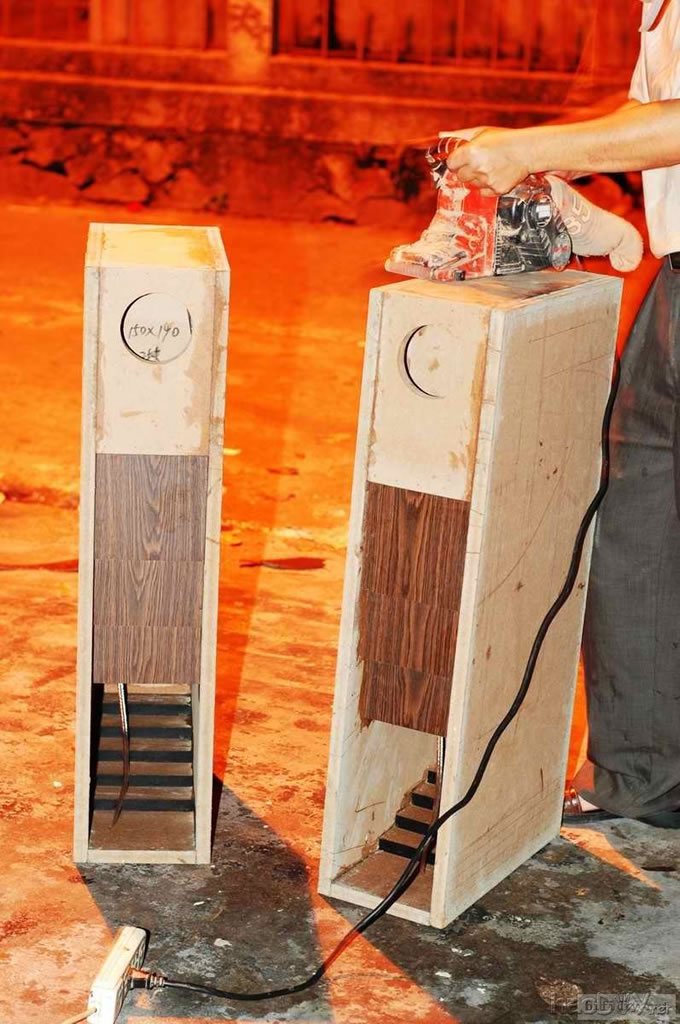

箱子结构安装好停放已经超过3天了,相信胶水已经完全干透,今晚开始打磨外表了。

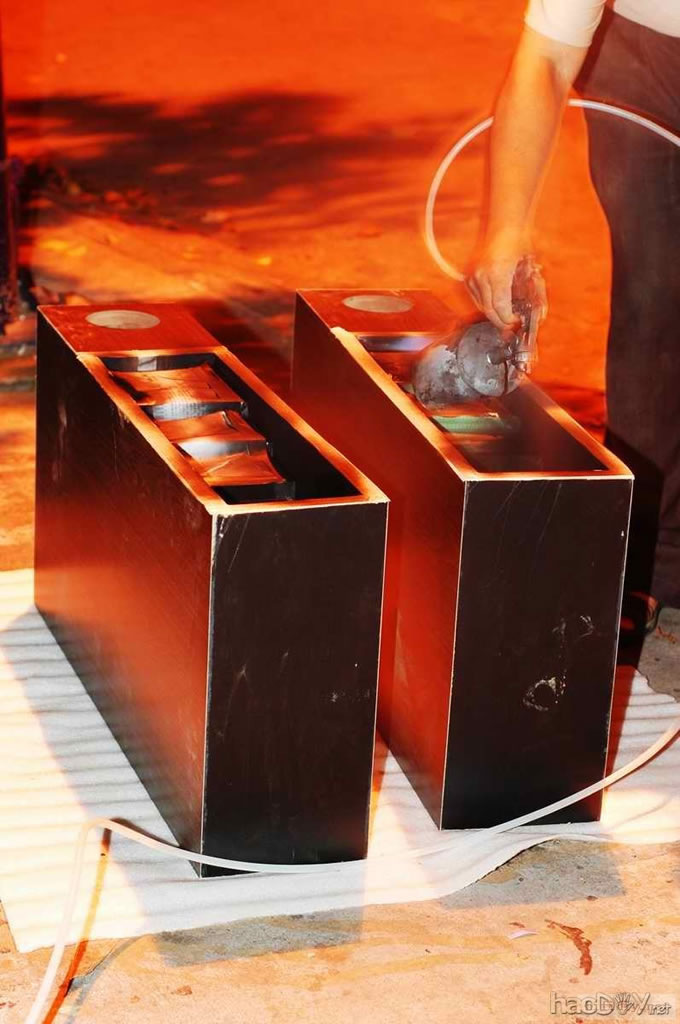

本来想早点喷的,但突然下了一阵阵雨,幸好当时我还未抬箱子出去,要不然,那窘突而其来的阵雨把箱子淋湿了就惨了。要知道这箱可是超过20KG一个的,而且体积也不小,搬运的时候要非常小心及缓慢的。等到凌晨2点半过后,确信雨是停了才开工,现在才刚刚喷完。

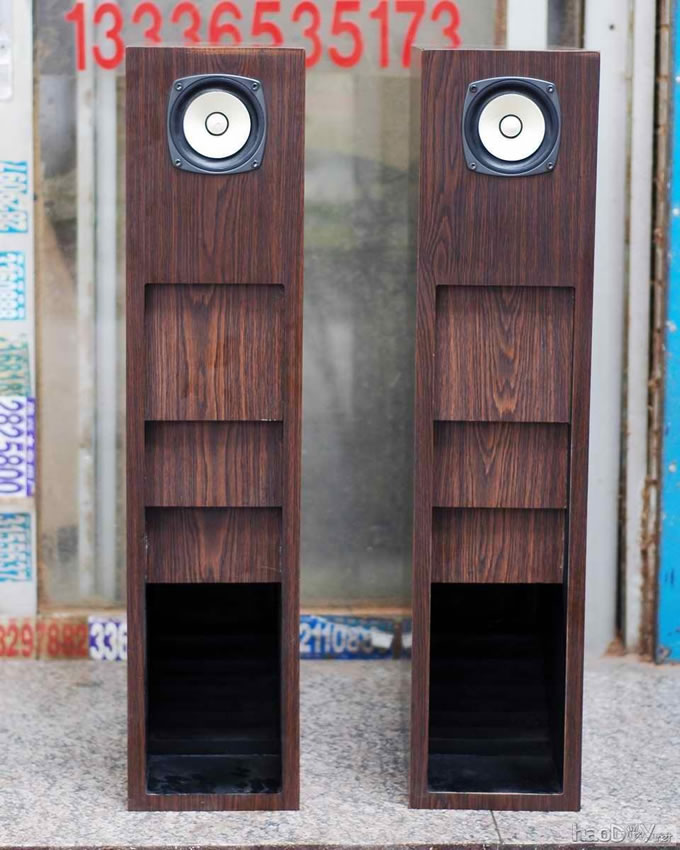

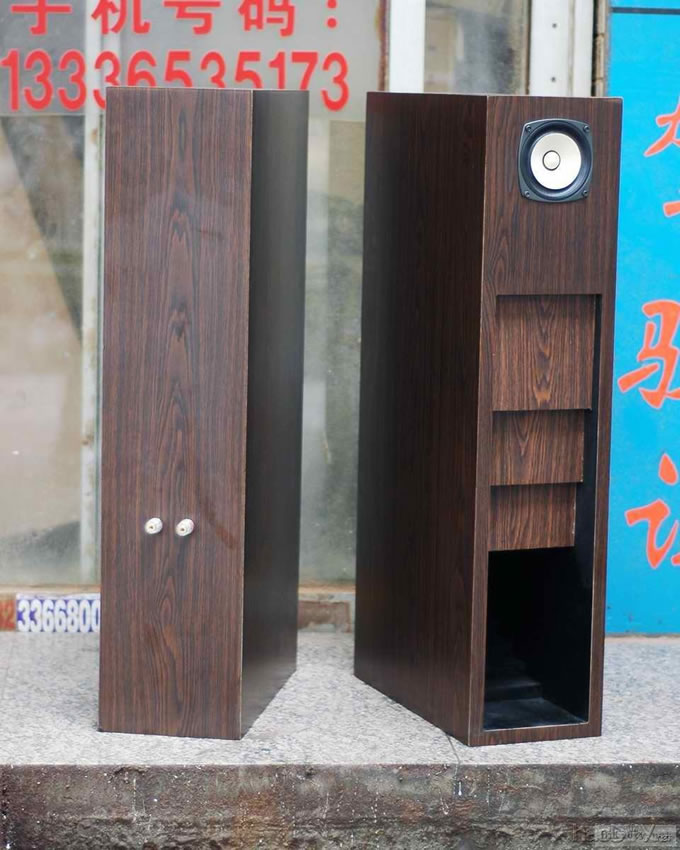

近来天气恶劣,白天就烈日高温,晚上就下雨。根本无法在室外DIY,现在连白天都下雨了,想找个机会拍张相都难,因为要避雨,店内补其它半成品的箱子占用了。这几天,附近的朋友可能是看到贴吧,知道有新鲜箱子出炉,不断有人约听,真的很忙,连贴子更新都安排不了时间。
