漫步者M2小音箱太贵!自己做一个,很好很山寨

时间:2017-05-27 21:49来源:数码之家 作者:jinding86 点击:
首先是电路部分,再用ST生产的TDA2822小功率双功放,外围元件少,供电范围宽,非常适合小功率音响的制作 功放部分所有元件成本大约是7块钱,这里为了节约成本没有使用发烧器件 外围元件少体积可以做得很小 这是反面,电源滤波电容并了两只104p小瓷片电容 这里

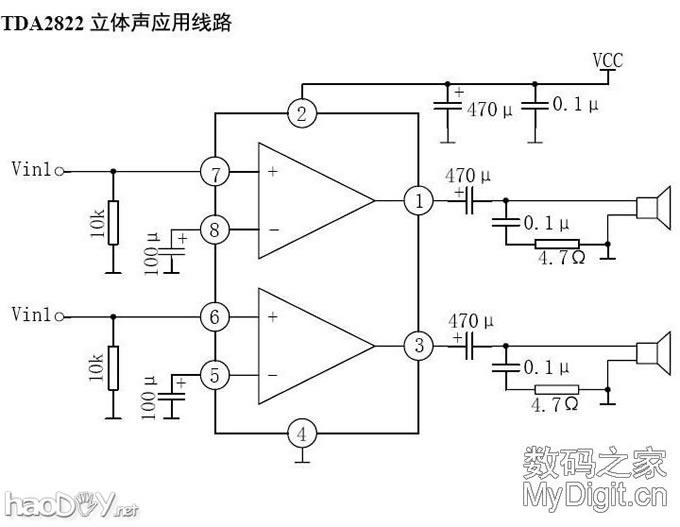

首先是电路部分,再用ST生产的TDA2822小功率双功放,外围元件少,供电范围宽,非常适合小功率音响的制作
漫步者M2小音箱太贵!自己做一个,很好很山寨

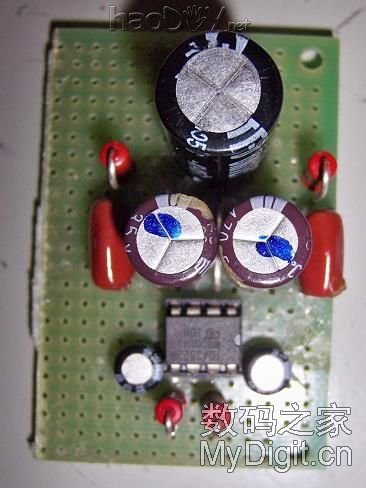

  功放部分所有元件成本大约是7块钱,这里为了节约成本没有使用发烧器件
漫步者M2小音箱太贵!自己做一个,很好很山寨

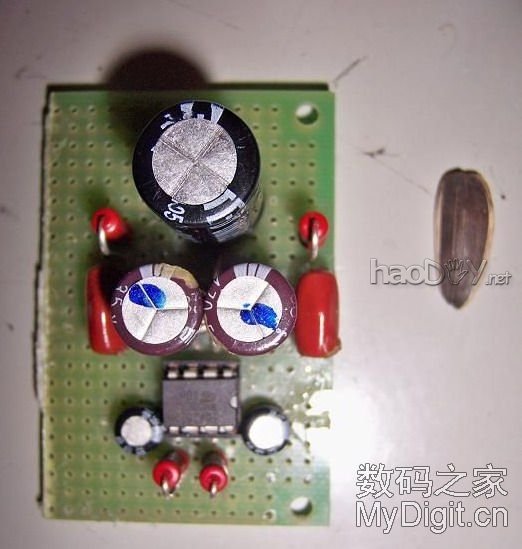

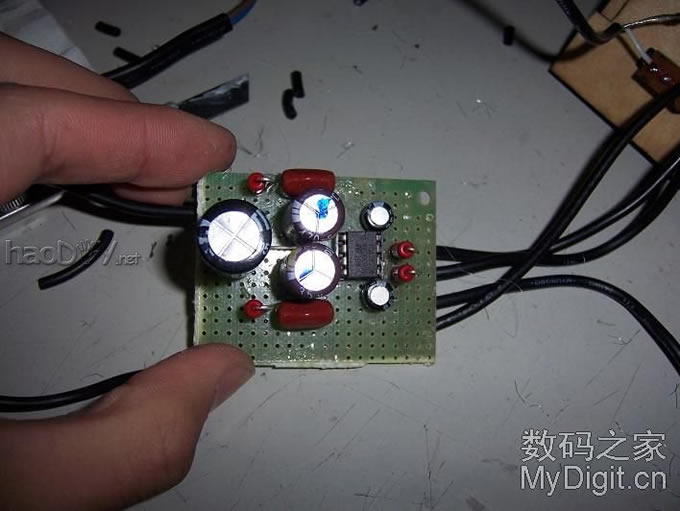

外围元件少体积可以做得很小
漫步者M2小音箱太贵!自己做一个,很好很山寨

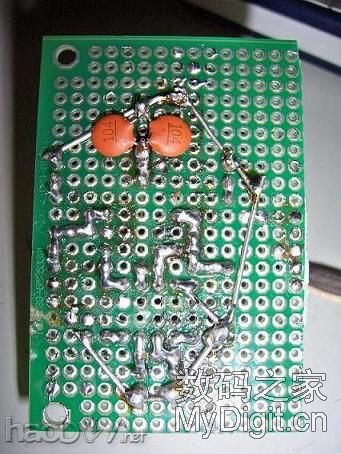

这是反面,电源滤波电容并了两只104p小瓷片电容
漫步者M2小音箱太贵!自己做一个,很好很山寨

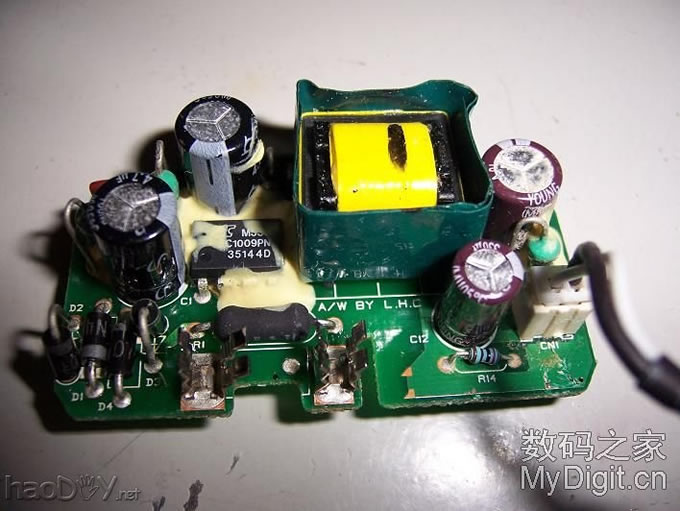

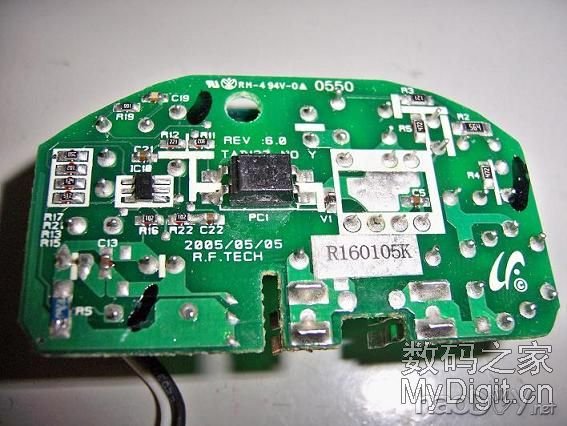

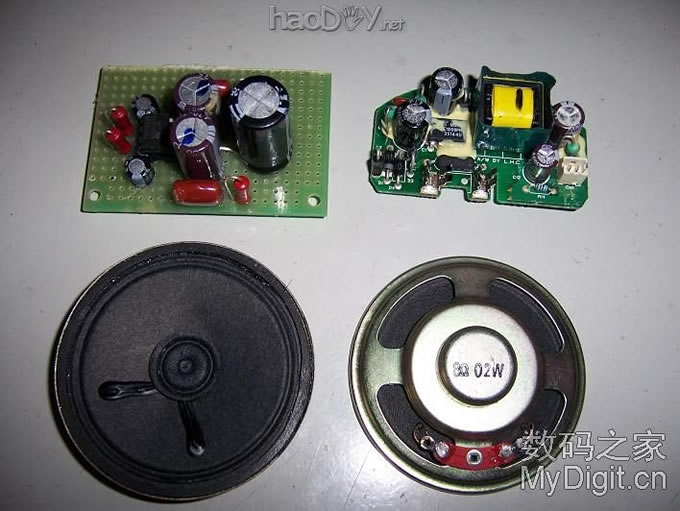

这里试验了两种供电方案,方案1用三星充电器改装,方案2采用USB接口接电脑或者其他USB接口电源
漫步者M2小音箱太贵!自己做一个,很好很山寨

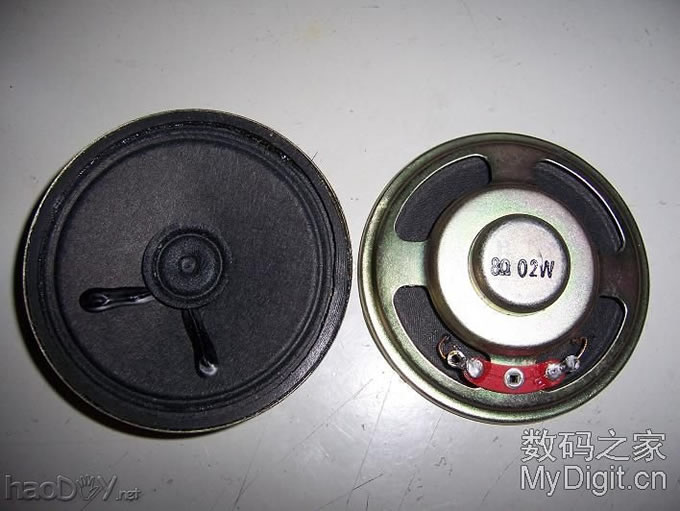

采用0.2W2英寸扬声器,两个6元
漫步者M2小音箱太贵!自己做一个,很好很山寨

方案1电路组合
漫步者M2小音箱太贵!自己做一个,很好很山寨


箱体制作部分

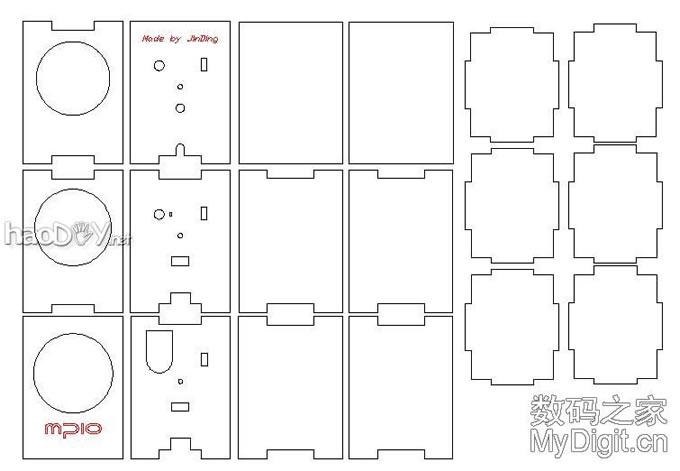

使用AutoCAD软件画出箱各面的平面图
漫步者M2小音箱太贵!自己做一个,很好很山寨

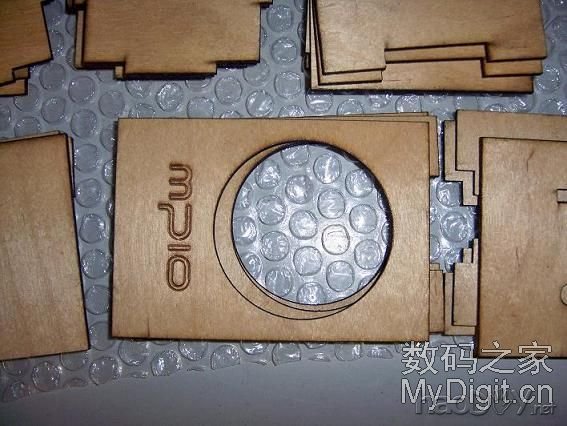

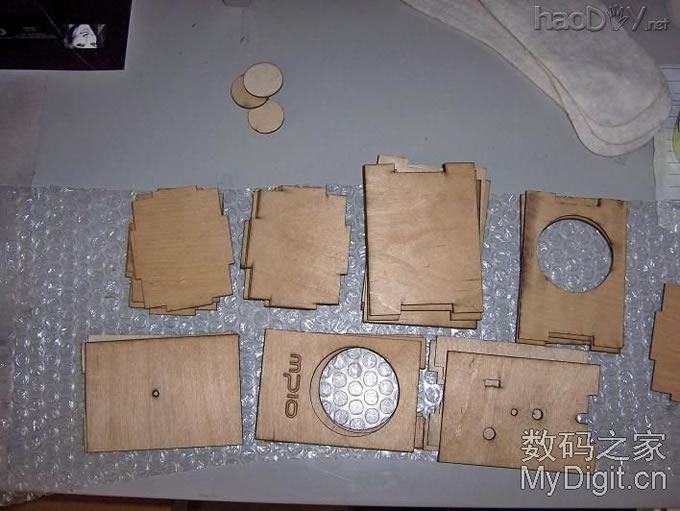

使用激光切割雕刻机切除前面画的箱体各个面,这里使用3层2毫米3层板叠起来使用,等于箱体是6mm厚,翻阅音响设计手册,体积定为100*85*70mm
漫步者M2小音箱太贵!自己做一个,很好很山寨
  漫步者M2小音箱太贵!自己做一个,很好很山寨


稍后继续更新···

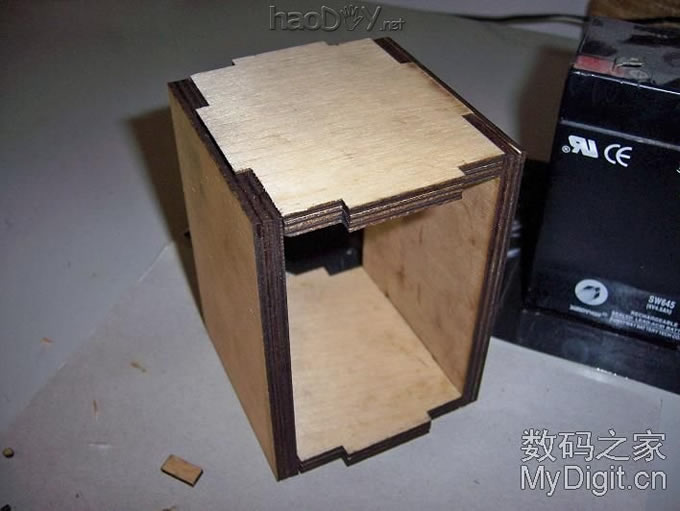

继续,先拼起来个框
漫步者M2小音箱太贵!自己做一个,很好很山寨

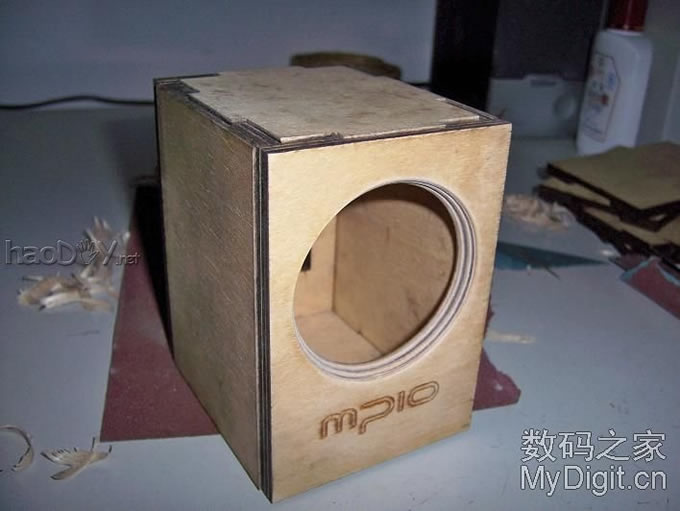

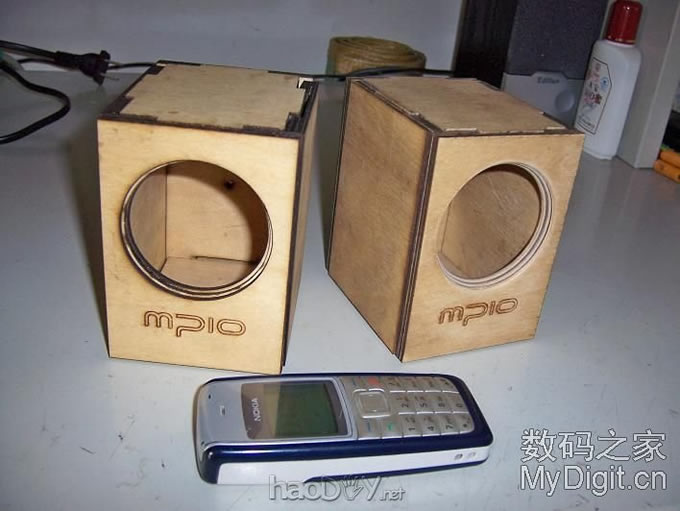

看看是不是已经有点样子啦
漫步者M2小音箱太贵!自己做一个,很好很山寨

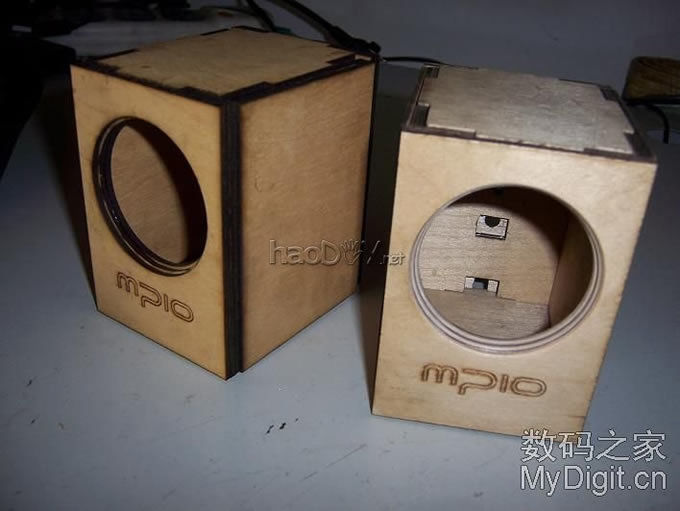

左边那个是没有打磨过的,右边的已经把箱体整个打磨了一遍
漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨

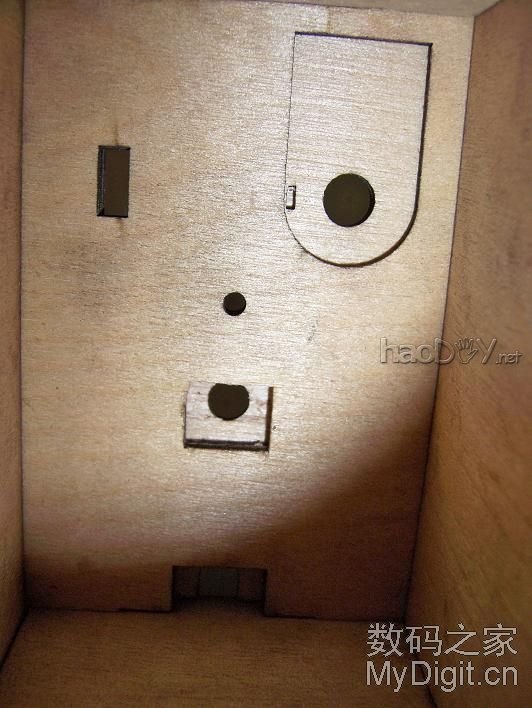

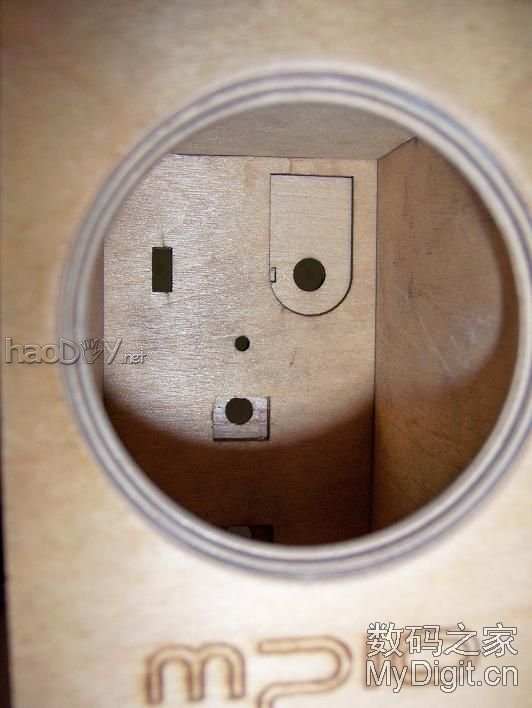

主箱内部
漫步者M2小音箱太贵!自己做一个,很好很山寨
  漫步者M2小音箱太贵!自己做一个,很好很山寨

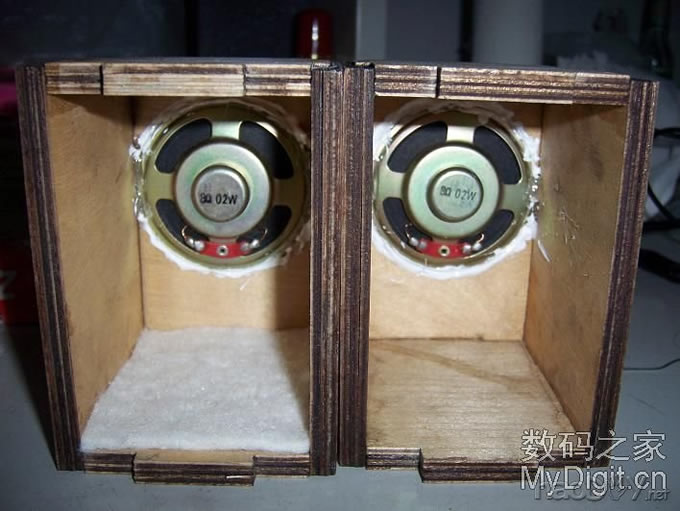

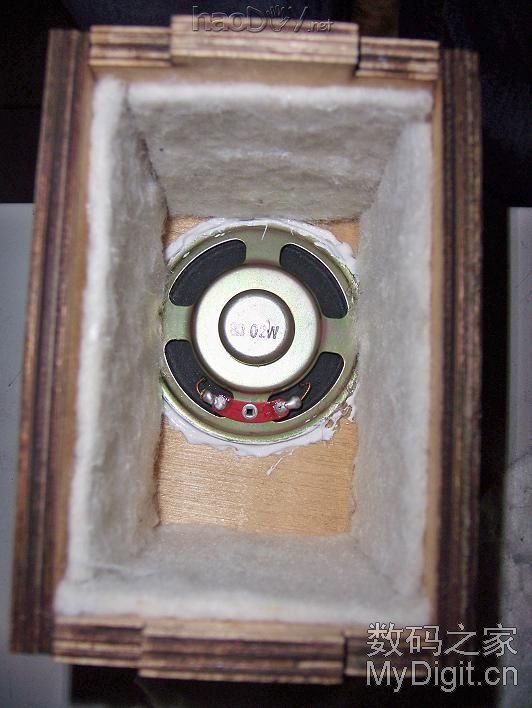

安装扬声器,贴吸音棉,吸音棉用1块5一双的毡鞋垫代替够山寨吧
漫步者M2小音箱太贵!自己做一个,很好很山寨
  漫步者M2小音箱太贵!自己做一个,很好很山寨
  漫步者M2小音箱太贵!自己做一个,很好很山寨

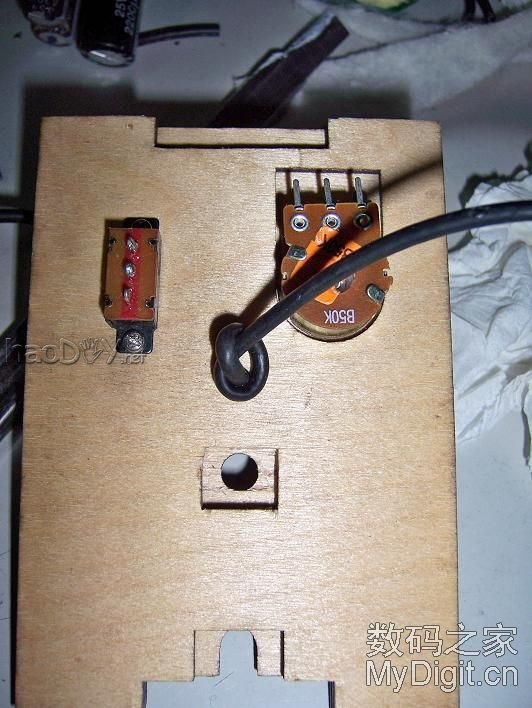

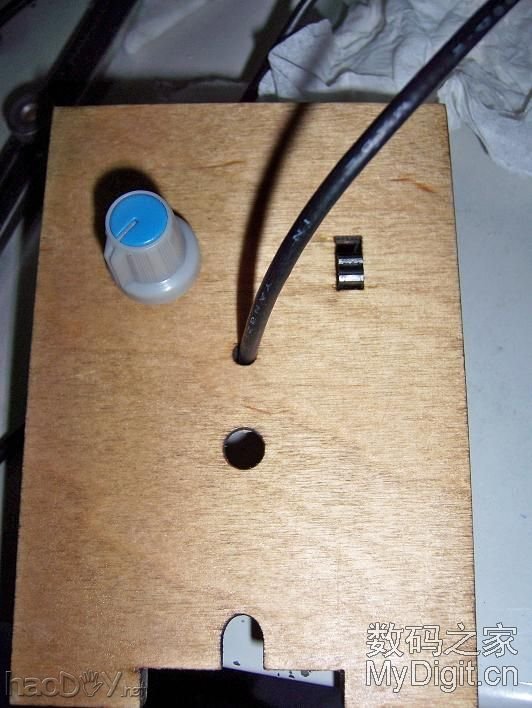

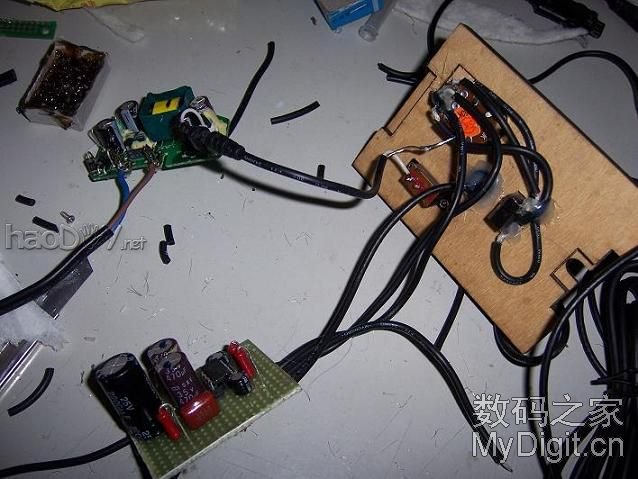

下面开始把电路部分装进去,在事先留出的对应位置安装电源开关,电位器,音频线插座,电源线以及付箱连线
  漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨

漫步者M2小音箱太贵!自己做一个,很好很山寨
  漫步者M2小音箱太贵!自己做一个,很好很山寨

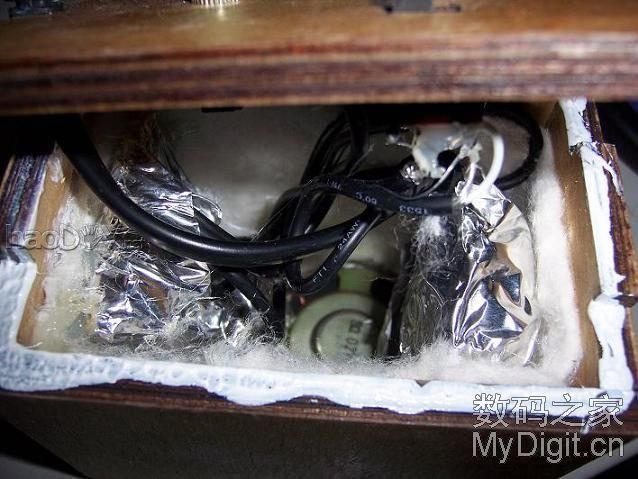

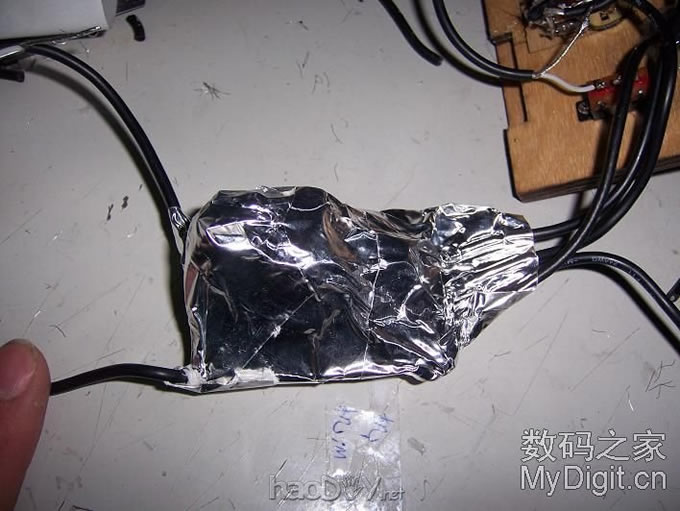

用铝箔胶带把功放板包好,充分做好屏蔽,三星电源也包好,有点像即将上天的卫星
  漫步者M2小音箱太贵!自己做一个,很好很山寨

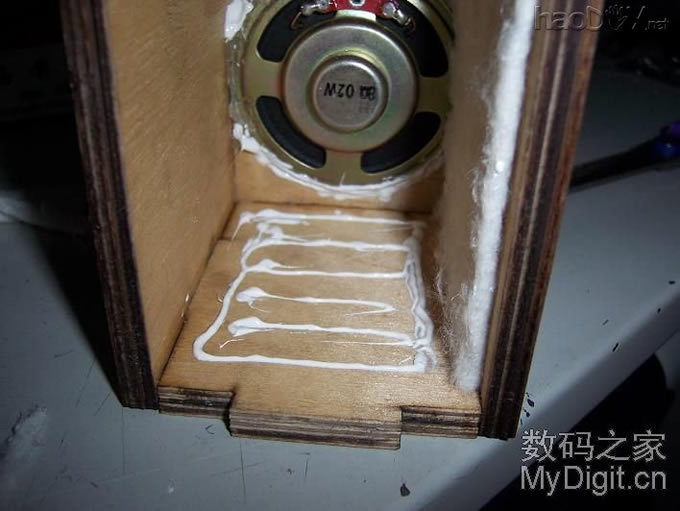

在后盖上图一层704硅胶,这种干后有点想橡胶的胶水便于日后打开后盖维护,同时起到密封的作用
漫步者M2小音箱太贵!自己做一个,很好很山寨


合上后盖等胶干······


至此,音箱全部做好了

    连电试机,发现竟然有频率很低的低频自激震荡,试了几种解决办法均无效,无奈改用前面说到的方案2,采用USB接口供电,这样使用起来更灵活

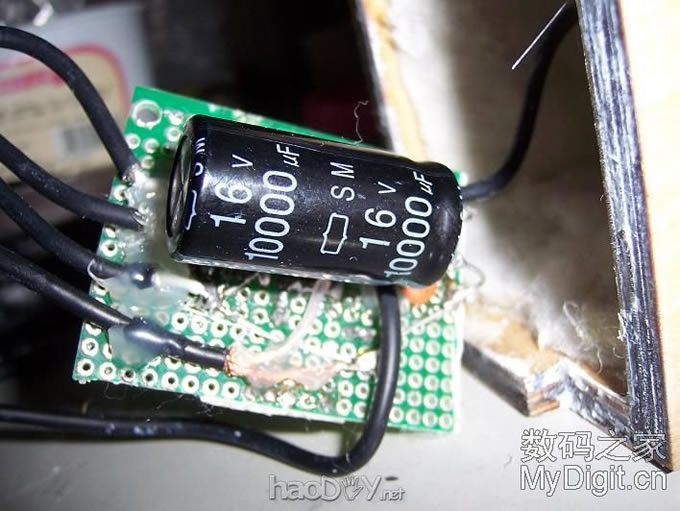

去掉了三星充电器(话说这个做工相当不错,不是该死的自激震荡还真想把它用上),内部空间大了不少,索性在电源端加了只10000uf的电解,接USB电源低噪很小,接6V电池没有一丝低噪非常纯净。
漫步者M2小音箱太贵!自己做一个,很好很山寨

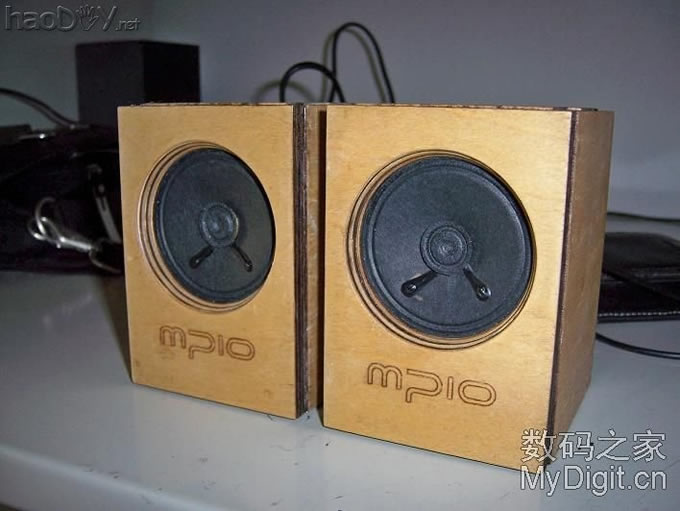

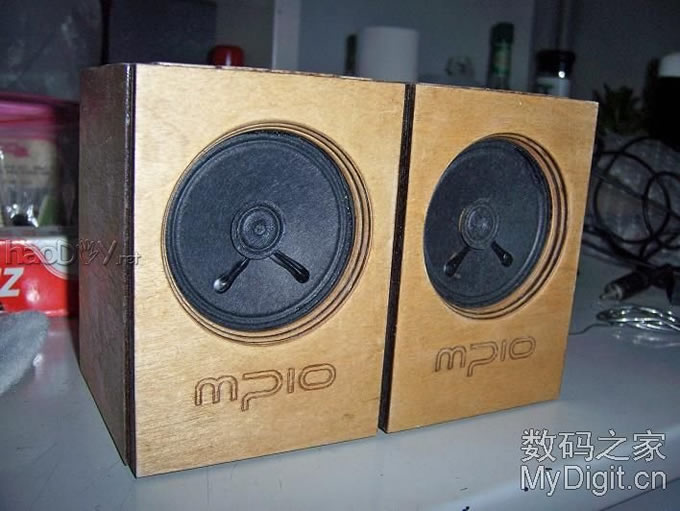

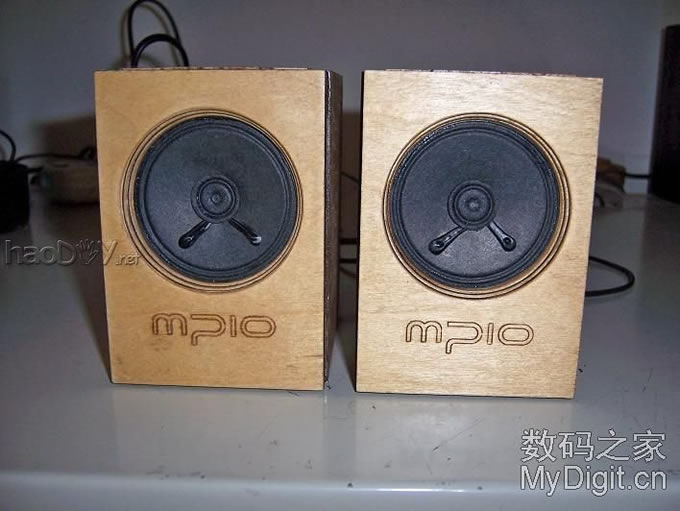

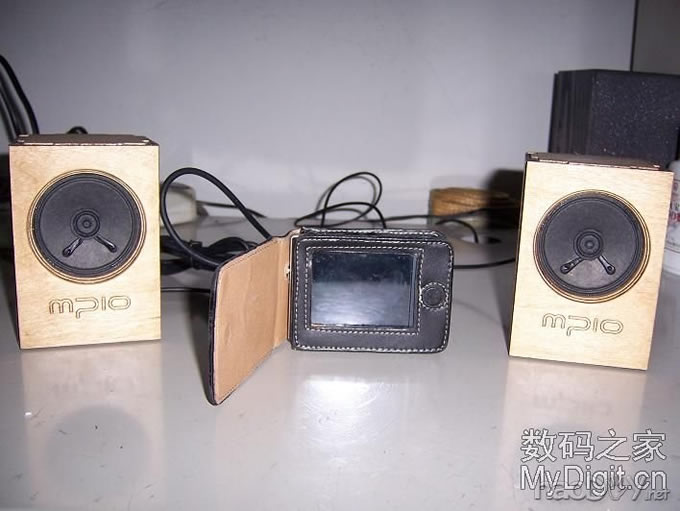

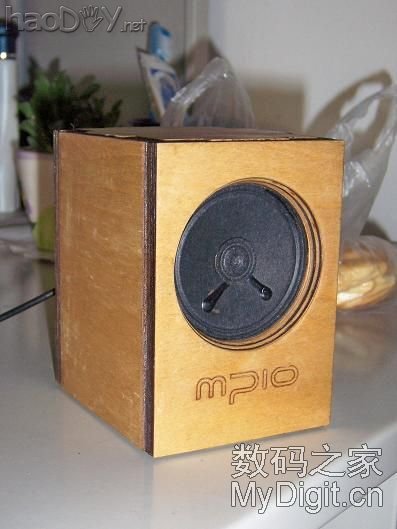

最后是完工图
漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨

漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨


说说声音效果
自己开始用着漫步者R18,封闭式音响,发现声音很闷,但是低噪控制得比较好。自己做这个低噪略大于R18,但是声音清脆明亮,放梁山伯与祝英台的小提琴曲子效果非常好,人生也不错,功率完全不想是0.2W/声道,似乎比R18还要大,而且音量开最大也不会有破音。

JinDing
原创文章,尊重作者劳动成果,转载请与作者联系
[ 此帖被jinding86在2009-01-23 00:04重新编辑 ]

不太一样哦,正面元件布置以及那个8脚芯片标号都不一样,上张背面图,背面也多了些元件
漫步者M2小音箱太贵!自己做一个,很好很山寨

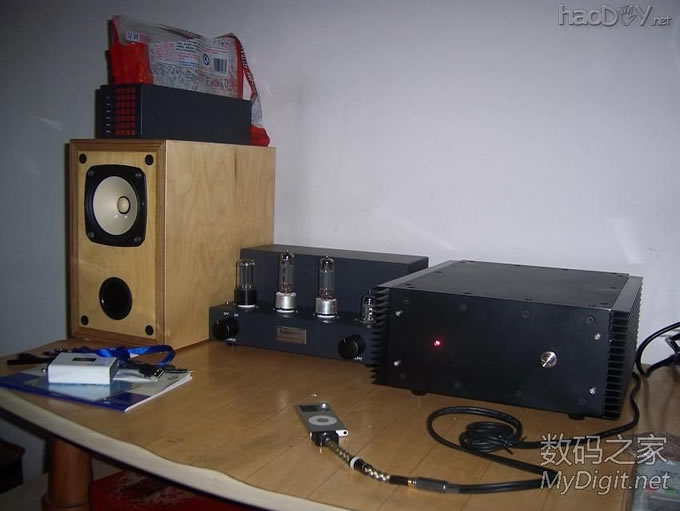

我是楼主呵呵,这帖又被挖坟了,几年前的初入山门之作,这是现在用的,也都是自己做的漫步者M2小音箱太贵!自己做一个,很好很山寨
漫步者M2小音箱太贵!自己做一个,很好很山寨
