2寸全频喇叭做音柱音箱正式开工,图片不断更新

时间:2012-11-28 22:28来源:bbs.hifidiy.net 作者:sknifeman 点击:
前后障板都粘上了皮革 下载次数:5 2009-7-10 14:07 粘皮革 下载次数:7 2009-7-10 14:07 粘好后还要整理 终于站起来啦 下载次数:3 2010-1-14 15:40 安装底座 下载次数:3 2010-1-14 15:40 底座完成一半 开始焊2寸全频
坛中学习一段时间,音柱工程正式开工,图片将不断上传,计划年度完工.

测试用功放,用功放板自制




外貌





外貌





正面





打开



选用单元


搭得起成本,搭不起功夫,把所有可用单元都搜集来测试一下.下图从左到右分别是:燕飞1.75  优雅1.0  优雅2寸全频喇叭  剧院之声1.25   威发1.25  燕飞1.25

用简易纸盒装优雅1.0



呵呵,不要见笑






做出初级测试箱





做工还是糙了点,用的是实木



自我的上贴发布之后,优雅1.0确实买不到了,以上一个月作的努力白费了。决定改用燕飞1.75,这回先把单元买到手再说





已经邮购到家


花费几天功夫做出燕飞测试箱,因为上次实木做出的优雅测试向已经开裂了,这次吸取教训用密度板做.到装修市场买了两块8毫米厚地板作原材料,感觉比大张密度板质量好,这回可是精工细做了,背后用了8毫米镀金端子,内部塞满了养鱼用的过滤棉,外表贴木皮,可以算工艺品了,等将来音柱好了它还要作为倒膜漆的实验品用。现在它的尺寸宽80,深100,就是将来音柱的尺寸,怎么样,很漂亮吧,最重要的音质还不错。





很好的工艺品,很自我陶醉



为了最终决定音柱形式,还做了障板,听感没有音箱好,很浑浊,用手摸障板震得厉害,可能和震动有关,8毫米毕竟太薄,等粘上加强筋再测试一下,摸音箱可是丝毫不振,稳如泰山的,所以决定还是用音箱形式




障板振动,音质很不好



脚架上的全家福




沐浴,更衣,熏香,剪彩,开工,板材为10.5密度板(不良JS号称的12密度板)





开板啦,请热烈鼓掌

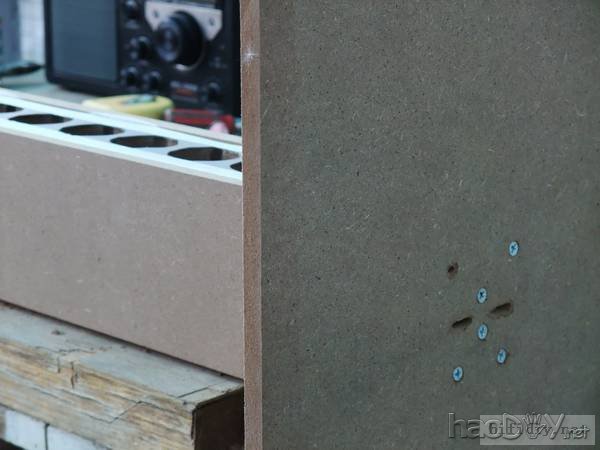

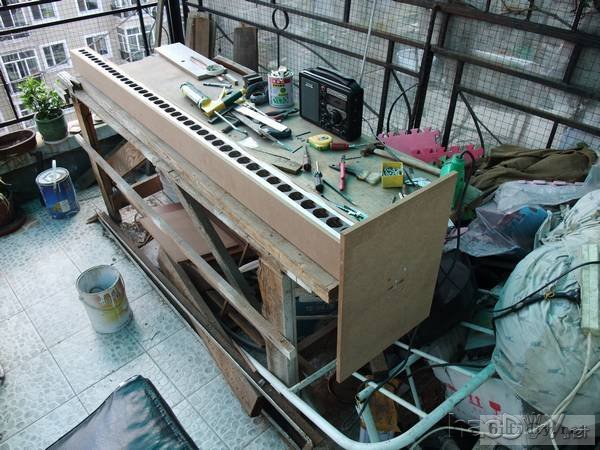

在主面板上先试装一个,再根据尺寸精细划线.




一定要精工细作







这是我的工具,古老了点,学习鲁班精神嘛

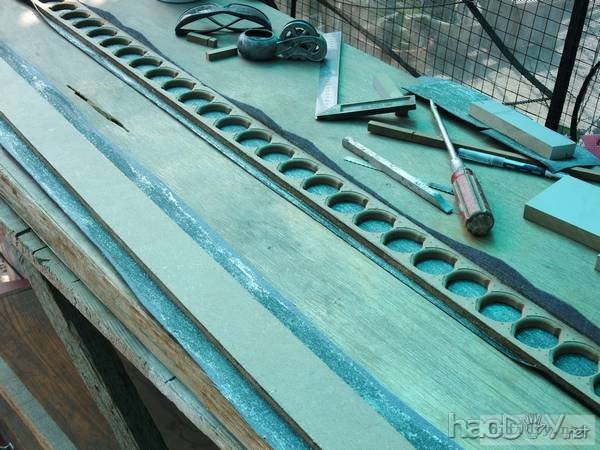

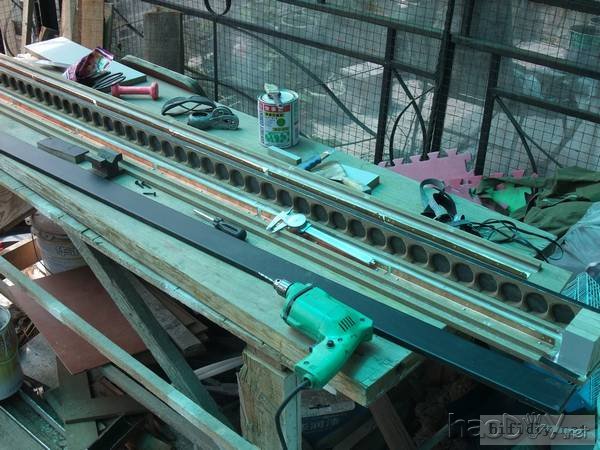

费了四天时间,把每个孔预装,打磨,修导线位,钻安装螺钉孔.修磨孔时把砂布包在改锥把上砂内孔调整位置.




海量工程啊,再重复干下去有烦躁的危险

017.jpg#p#分页标题#e#

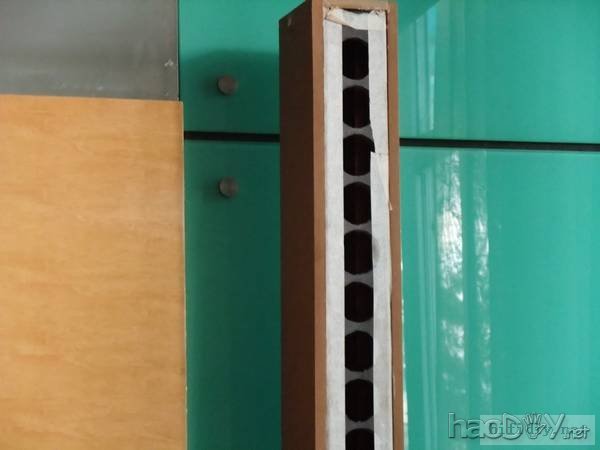

前后障板都粘上了皮革




粘皮革







粘好后还要整理



终于站起来啦

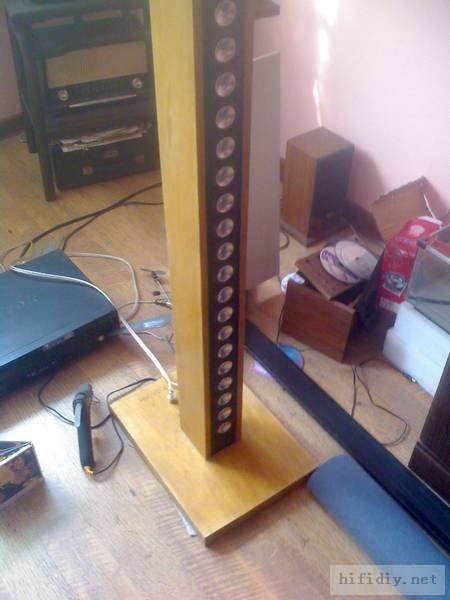

安装底座







底座完成一半

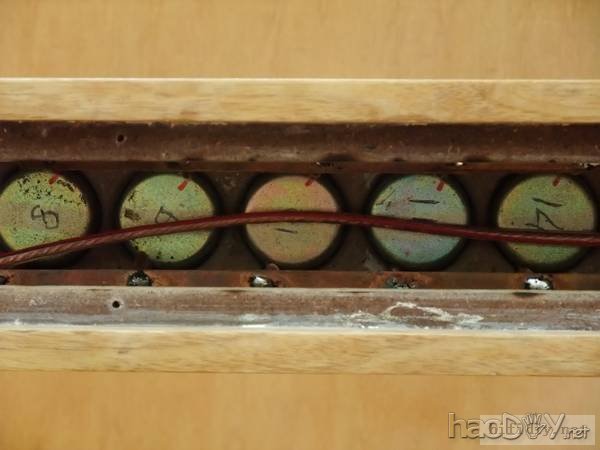

开始焊2寸全频喇叭

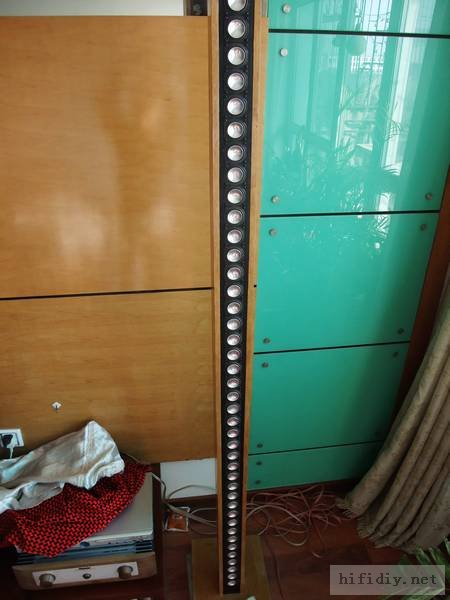

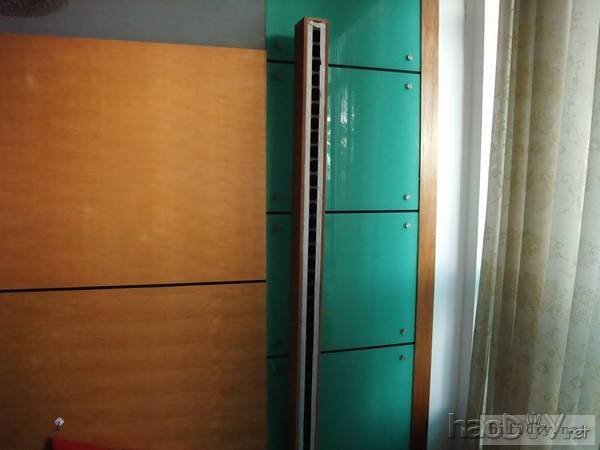

站立起来的音柱成品

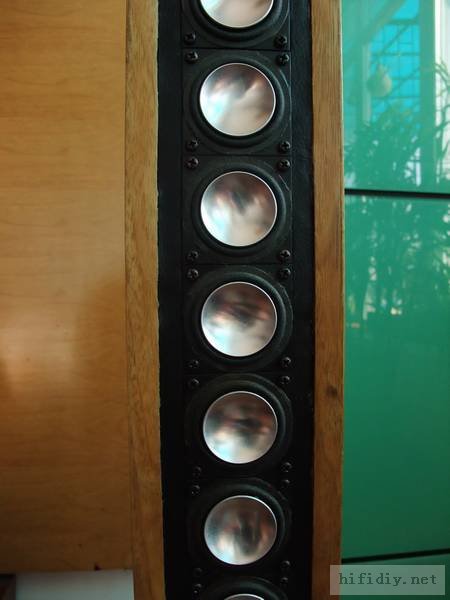

排列整齐的单元

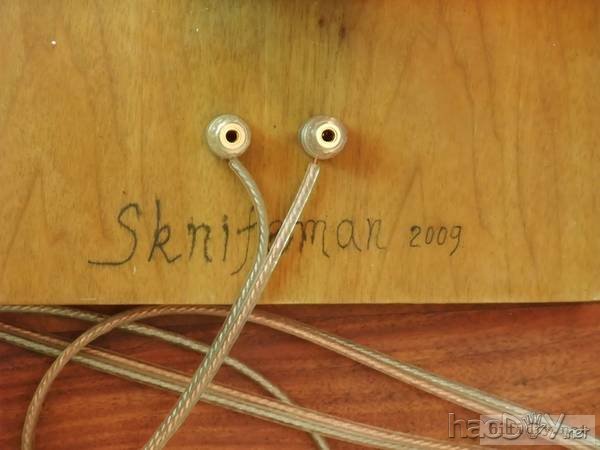

接线柱旁本楼主的签名

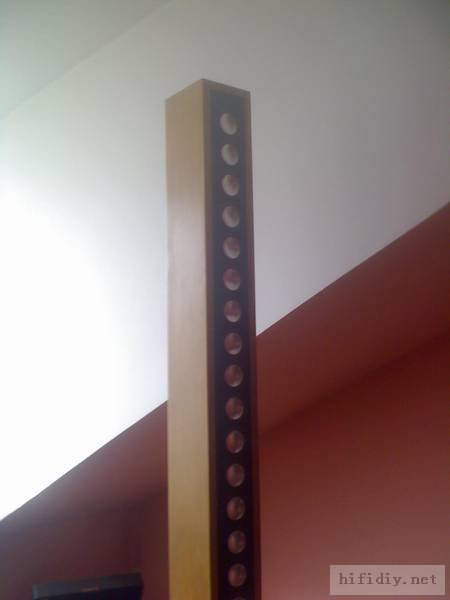

顶端

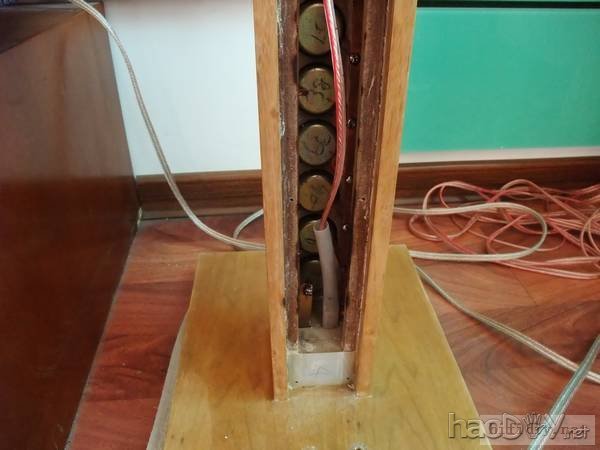

底部



听感上同样的单元做成音柱和做成一只的试验箱截然不同,单只试验箱定位聚焦很好,音色也不错,限于口径低音很少.做成音柱后音场很宽,离箱感很好,闭上眼睛几乎感觉不到音箱的存在,就是前面的电视墙在演奏,音色不是很好,有一定的低音,就像体积很大的音箱的感觉.
语言形容不足以代替实际听感,大家还是做出来感受一下吧,如有制作方面的疑问,欢迎探讨,还是那句话,制作过程中,既有弯路,也有经验

前面板在够装喇叭的情况下越窄越好,深度比前面板稍宽是为了美观考虑,不要担心体积太小,做成后你会发现声音绝对是大音箱的效果,我的喇叭开口后面也用修边机倒了一圈R6的角,为的是给燕飞利士留下呼吸通道,喇叭一定要紧密排列,不知道你的低音喇叭是否是单独的音箱,在我感觉似乎用处不大,音色很难统一,最好先把音柱做出来实际听过以后再决定是否要做低音炮,我的音柱听感上是欠缺高音,正准备在高音上加强,当然低音也缺.也许用EQ是比较好的方法.音柱高度上端最好超过你的直立身高,下端低过你蹲下时两耳的高度,如果不够就要考虑增加单元数量
