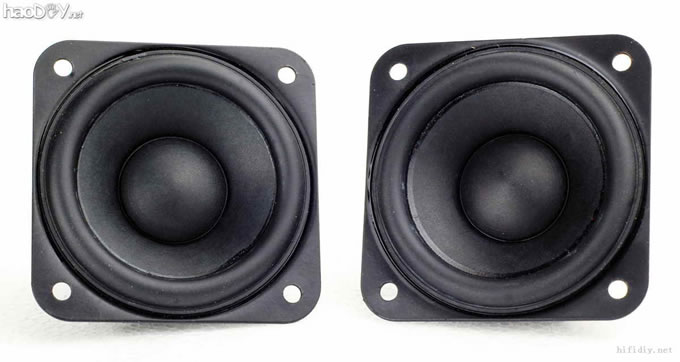

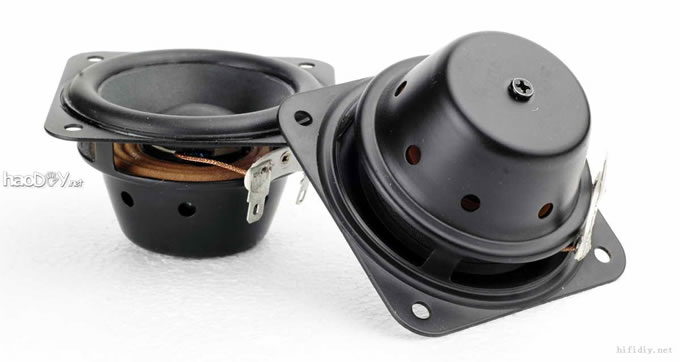

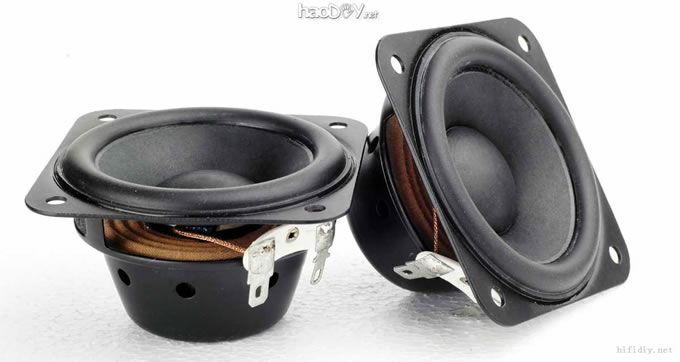

前些时间在网上购得一种“三无”的2.75寸“山寨”喇叭，声音特色竟然非常接近优雅的3寸白盆喇叭，不禁喜出望外，决定为其建个“窝”。我原来为优雅设计的迷宫箱相对这喇叭而言有些大了，于是在网上找了一款成熟的设计图，非常袖珍，也有不少朋友玩，而且是装优雅3寸呢。我选其的目的主要是想领略一下大伙玩这箱子的感受，其次是成本低、加工简单，对我来说，做这样的箱子就象包饺子一样简单，可以在较短时间内“包”出一大“箩”！ 先让朋友们看看我发现的好“馅”，连商家也说不出产地及品牌的“三无”2.75寸“山寨”喇叭 注：图片为本人拍摄，未经本人允许不得转载作为商业用途。

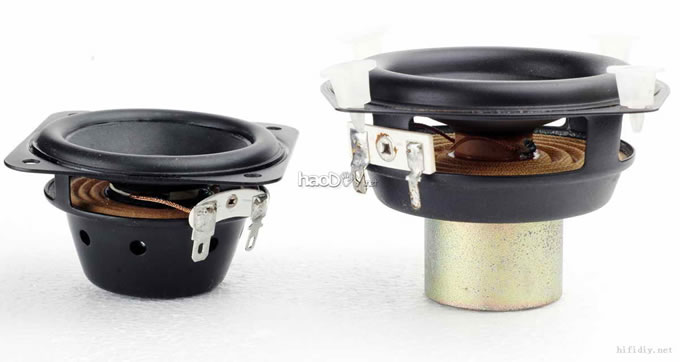

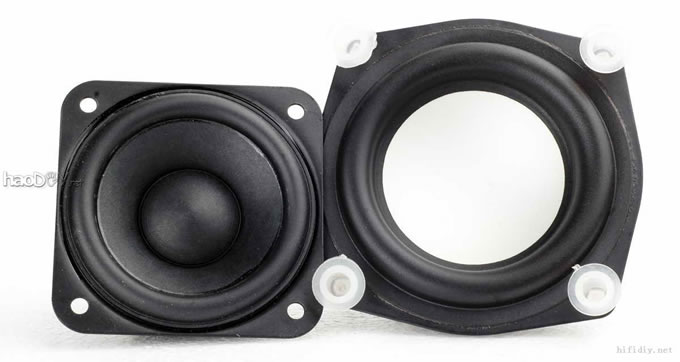

与3寸优雅喇叭的对比
结构就是这款网上较流行的设计，结构尽量尊重原设计，主要是为了体验玩这箱子朋友的感受。但还是对出口处作了些修改，使其更圆滑，并将高度增加了1cm，全部放在了加厚底座上，便箱子摆放时更稳定。全部设计图都是我自己完成编写制作的，是我学会用CorelDRAW软件后的处女作。 注：设计图中的加劲肋是在开板时为了防止机器跳刀而设的，板开出来后再用曲线锯将其锯掉，装箱时是不需要的。

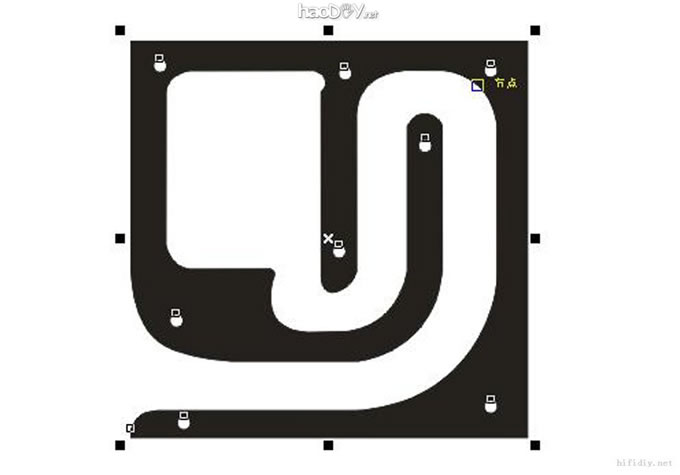

这是根据网上数据作出的结构图

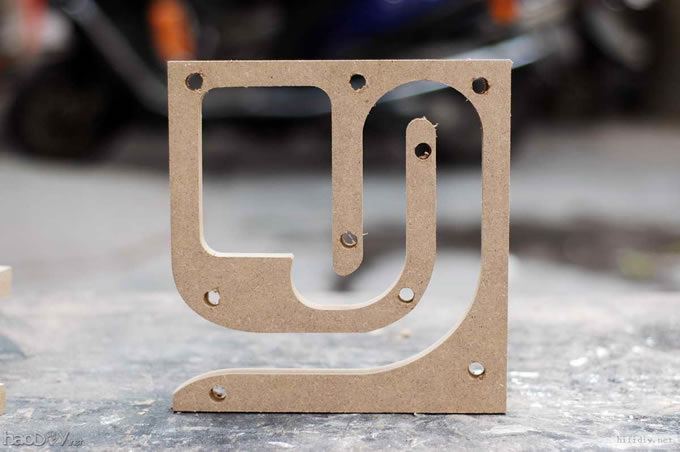

这是开出来的其中一块结构板

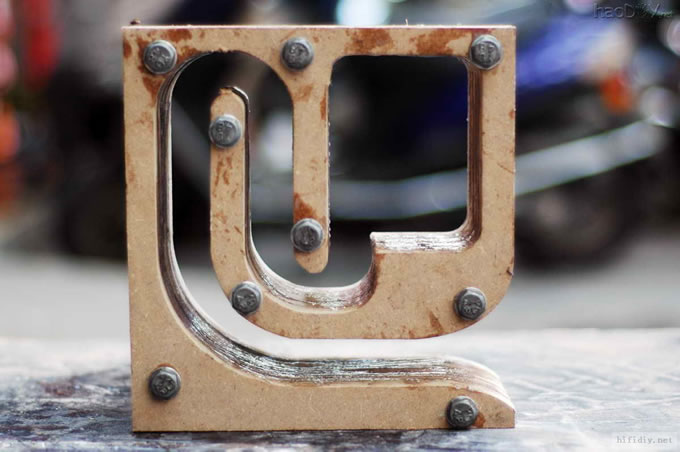

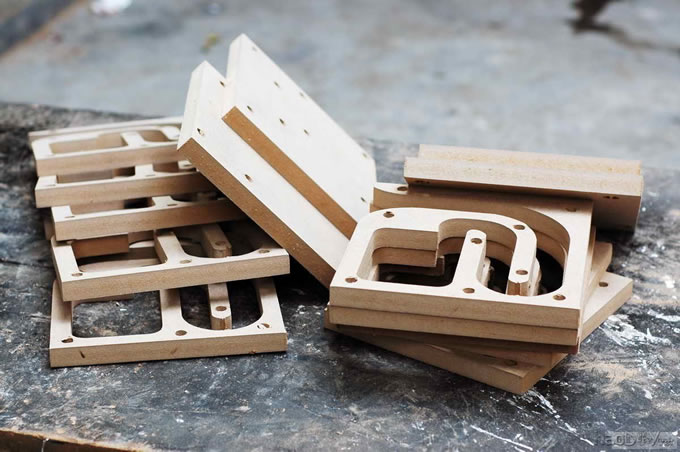

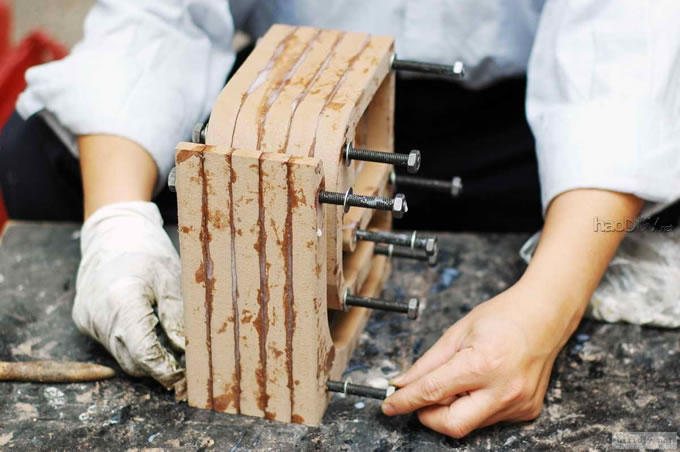

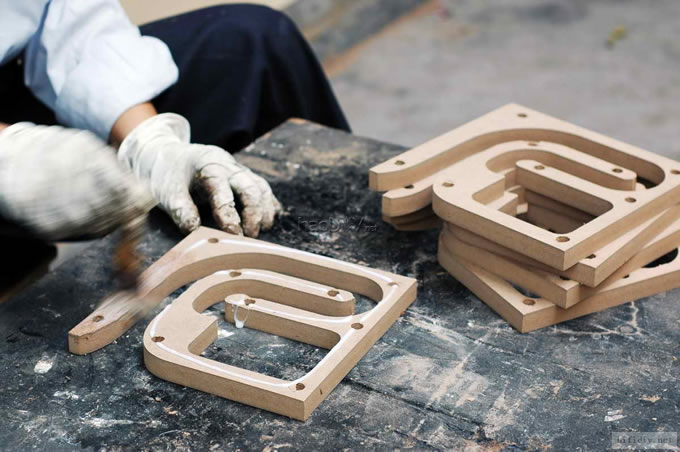

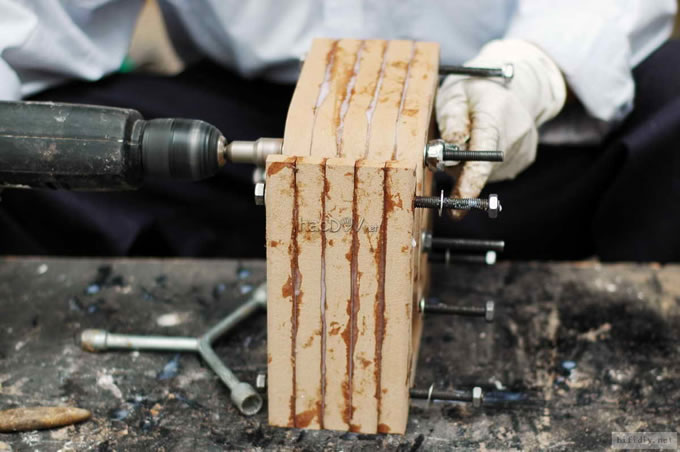

 注：全部板料均刚从床上开来就装了，还没进行过任何处理。
|
